电梯曳引驱动电机结构三维设计

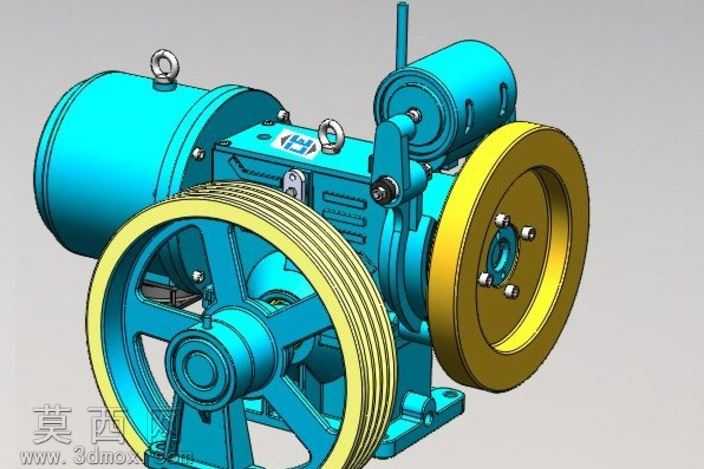

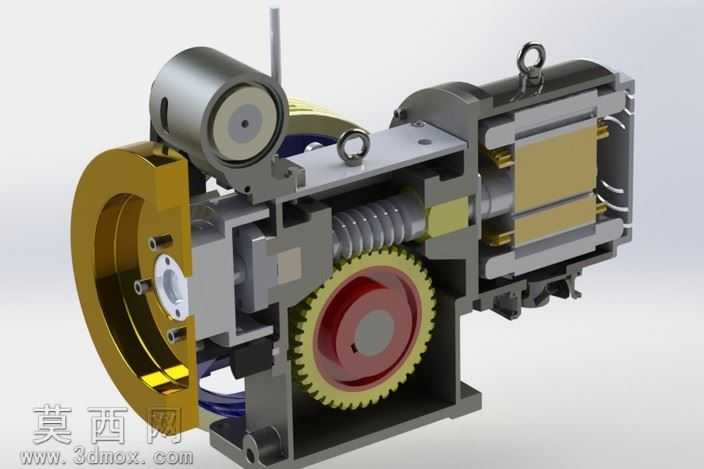

本作品为电梯配套使用的曳引驱动电机三维建模成果，建模过程严格遵循电梯曳引机的实际工业设计规范，完整还原了设备的全部结构细节。建模阶段首先搭建整机的装配基准坐标系，按照从核心动力单元到外部执行部件的顺序逐步构建：首先完成主机壳体的建模，依据铸造壳体的实际形态绘制带有安装脚、吊装环座的壳体结构，准确还原壳体上的散热筋、螺栓孔位、观察窗安装位等细节特征，保证壳体的安装尺寸与实际工业产品一致。随后构建内部动力输出轴系，包含主轴、轴承位、轴肩定位结构，同时完成两组带轮的建模：其中多槽传动带轮还原了轮槽的精确截面角度、轮辐的减重结构、轮缘的倒角处理，大直径制动轮则还原了轮体的安装法兰、螺栓沉孔、制动面的精度结构，保证带轮与轴的配合公差符合装配要求。之后完成外置制动组件的建模，包含制动臂、制动瓦、电磁铁安装座、手动释放拨杆等结构，准确还原制动组件的铰接点位、弹簧安装位、行程间隙结构，清晰呈现块式制动器的动作逻辑。模型还还原了顶部的独立冷却风机单元、吊环螺栓、接线盒、底座安装孔等附属结构，所有零部件的装配关系完全按照实际产品的装配逻辑设置，添加了正确的配合约束，可直观展示整机的装配层级。材质渲染阶段，为主体壳体赋予蓝绿色铸造漆材质，还原漆面的哑光金属质感；为带轮赋予金黄色金属漆材质，区分不同功能部件；为轴类、螺栓等标准件赋予镀锌钢材质，呈现金属的光泽质感；为制动摩擦片赋予深色耐磨复合材料材质，通过材质差异清晰区分不同功能的零部件。渲染时采用柔和的工业产品打光方案，突出结构的轮廓与装配关系，避免过度光影效果干扰结构展示。设计过程中充分考虑电梯曳引机的功能需求，准确呈现动力输出、制动减速、安装固定的全部结构逻辑，模型结构完整无缺失，可用于电梯部件的结构教学、装配演示、方案展示等场景，清晰展现电梯驱动核心部件的机械构造特点。
