紧凑型小型气动执行装置结构设计

这款小型气动装置是气压传动系统中的末端执行类元件，主要面向狭小安装空间内的轻负载直线往复驱动场景，常见应用在小型自动化装配工位的物料顶出、夹具夹紧、检测工位的探针推送、小型分拣机构的拨料动作等场景，也可集成在桌面级自动化设备、小型非标专机内部作为辅助动力单元，适配电子元器件组装、小五金件加工、包装辅助工序等对安装体积有严格限制的作业环境。

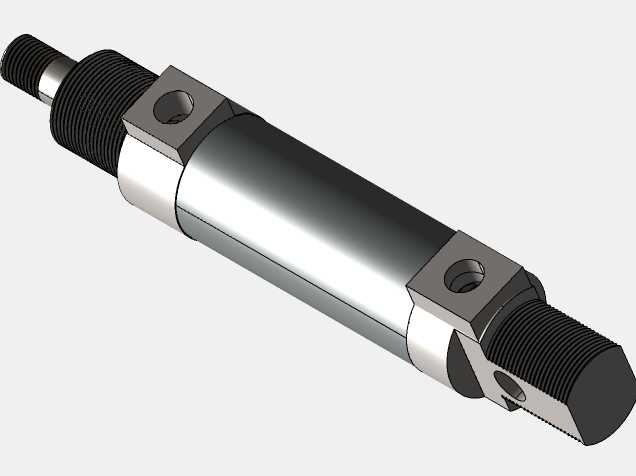

从功能特性来看，该装置采用单腔体活塞式结构设计，依靠压缩空气作为动力源，通过两端气口的气压差推动内部活塞完成直线伸缩动作，整体结构无外置拉杆，采用缸体两端螺纹旋合的密封固定形式，既压缩了整体径向尺寸，也保证了腔体的密封可靠性，装置输出端采用内孔式连接接口，可直接对接小型推杆、夹爪等执行端配件，无需额外加装过渡连接块，进一步缩减了安装后的整体占用空间。

在设计思路上，这款装置优先考虑紧凑化与安装适配性，整体采用圆柱形同轴结构，缸体外壁做光滑处理，既可以通过两端的外螺纹直接拧入设备安装板的螺纹孔完成固定，也可以配合抱箍式安装座实现任意轴向位置的调整固定，适配不同设备的安装布局需求。内部活塞搭配低摩擦密封件，在保证低压启动性能的同时降低了动作过程中的磨损，可适配0.15-0.8MPa的常规工厂气压供给范围，动作响应速度快，运行过程无额外冲击，适合高频次的短行程往复作业。

从安装边界来看，装置整体为等直径圆柱主体，两端仅伸出带外螺纹的连接端，径向无突出结构，安装时仅需预留略大于缸体外径的穿装空间即可完成布置，轴向尺寸紧凑，可嵌入设备内部的狭窄空腔内完成安装，不会与周边的管线、其他机械部件产生干涉。进出气口集成在两端的螺纹端面上，连接气管后不会额外增加径向占用尺寸，整体布局规整，便于设备内部的气路排布与后期维护。
