管道焊接回转支撑定位工装结构

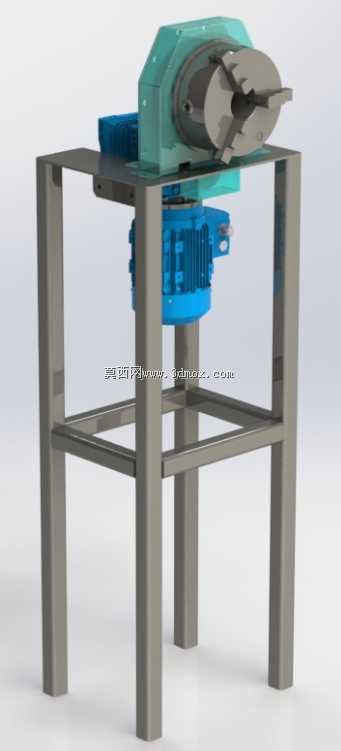

这款管道焊接定位装置主要面向管道预制加工、现场管道安装焊接、金属结构件管道连接作业场景，在油气输送管道施工、工业工艺管道装配、压力容器管道组对环节中，能够解决管道环缝焊接过程中工件转动不便、对接定位精度差、焊接姿态难以调整的核心痛点，替代传统人工抬转、临时垫块固定的作业方式，大幅降低焊接作业的劳动强度，提升环缝焊接的成型质量与作业效率。设备整体采用框架式方管焊接机架作为承载基础，四根立式方管支腿搭配上下两层横向连接方管形成稳定的支撑结构，机架底部预留充足的安装固定空间，可通过膨胀螺栓与车间地面或作业平台刚性连接，整体安装边界控制在长八百毫米、宽七百毫米、高度九百毫米的范围内，不会占用过多作业场地空间，同时适配多数车间作业工位的布局要求。设备上部设置带自定心卡装结构的回转承载平台，卡爪可根据待焊接管道的外径调整夹持范围，能够适配直径六十毫米至三百毫米区间的圆形管道、筒状工件的夹持固定，卡装结构自带对中定位功能，可保证待焊接两段管道的同轴度误差控制在焊接工艺允许范围内，避免错边、偏斜导致的焊接缺陷。回转驱动部分集成在机架中部平台下方，采用减速驱动结构带动上部回转平台平稳转动，可根据焊接工艺需求调整回转速度，匹配手工电弧焊、气体保护焊等不同焊接方式的走枪速度要求，让焊工在固定工位即可完成整圈环缝的连续焊接，无需频繁变换作业姿势或挪动工件。上部的驱动防护壳体采用半封闭结构设计，既能够对内部传动部件形成有效防护，避免焊接飞溅、粉尘进入传动结构造成部件磨损，也预留了日常维护的操作空间，方便定期对传动部件进行润滑、检修。设备整体结构设计兼顾刚性与实用性，框架式机架能够承载最大两百公斤的工件重量，满足多数中小型管道组对焊接的承载需求，回转部分的转动阻尼均匀，不会出现卡顿、窜动的问题，保证焊接过程中工件转动平稳，焊缝成型均匀一致。在实际作业过程中，操作人员只需将两段待对接的管道分别装夹在定位卡盘上，调整对接间隙与对口错边量后锁紧卡爪，即可启动回转机构带动工件匀速转动，焊工在固定位置保持稳定的焊接姿态即可完成整道环缝的焊接作业，有效减少了工件反复吊装、转动调整的辅助作业时间，同时避免了人工转动工件过程中可能出现的磕碰、对口错位问题，尤其适合批量管道预制车间的流水化作业使用，也可适配现场检修作业中管道更换的组对焊接需求，整体结构没有冗余设计，所有部件都围绕管道焊接定位、回转辅助的核心功能设置，操作逻辑简单，一线焊工无需复杂培训即可快速上手使用。
