剖视结构电动马达三维设计模型

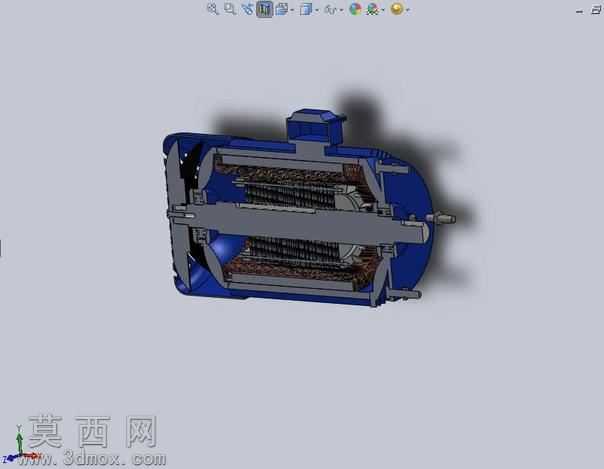

本模型采用SolidWorks进行全参数化三维建模，以半剖视的呈现形式完整还原电动马达的内外部结构细节，建模过程严格遵循工业电机的实际尺寸比例与装配逻辑，确保各部件的配合关系符合真实产品的工程规范。建模阶段首先搭建电机的整体外轮廓基准，依次完成机壳、端盖、输出轴、定子总成、转子总成、接线盒等核心部件的独立建模，对定子绕组的排布、转子铁芯的叠片结构、轴承的装配位、散热筋的造型都做了精细化还原，剖视切面的处理精准对齐电机轴向中心，能够清晰展示内部绕组与转子的相对位置、气隙间隙的设计细节。材质渲染阶段，针对不同部件赋予对应真实材质：机壳采用深蓝色工业烤漆材质，调整粗糙度参数还原铸件喷塑的哑光质感；定子绕组采用紫铜材质，添加细微的绝缘漆光泽效果；转子铁芯与转轴采用合金钢材质，还原金属加工后的细腻金属光泽；轴承部件添加铬钢的高反光金属质感，接线盒部件采用与机壳一致的涂装材质，同时对内部绝缘结构件赋予工程塑料的哑光质感，整体渲染光影柔和，结构层次分明，能够直观区分不同功能部件。设计思路上，采用剖视展示的形式重点突出电机的核心工作结构，摒弃了冗余的外部装饰细节，所有结构特征均服务于电机原理展示与结构设计参考，各零部件保留完整的建模参数与装配约束关系，可直接用于电机结构教学、产品改型设计参考、装配干涉校验等场景，模型的装配层级清晰，可单独拆解任意零部件进行尺寸测量与结构分析，剖视结构的设计既保留了电机外部的完整安装接口特征，又完整呈现了内部电磁转换核心结构的布局，能够帮助使用者快速理解电动马达的工作原理与结构组成，为电机类产品的设计优化、教学演示提供精准的三维数字模型支撑。
