6U机架式合成器金属外壳结构设计

该壳体为标准欧式机架安装的电子合成器配套承载外壳，主要应用于专业音频设备机架集成场景，适配标准19英寸工业机柜的安装规范，可直接嵌入固定在机房、演播室、音频工作站的标准机架导轨上，为内部合成器电路模块、接口组件、操控面板提供稳定的承载与防护支撑，同时兼顾设备的散热需求与外观辨识度。

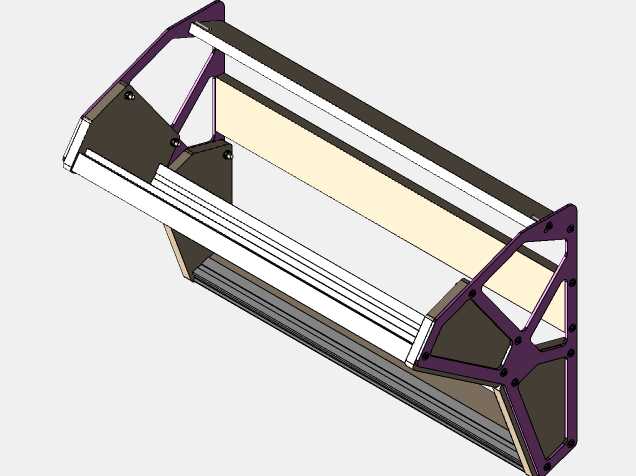

在实际使用场景中，这类机架式合成器外壳需要满足多设备密集堆叠安装的使用要求，既要保证自身结构强度，在多层设备堆叠时不会发生形变挤压内部电路，也要预留足够的安装接口空间，方便音频线、电源线、控制线的插拔操作，同时还要兼顾设备的通风散热，避免长时间工作时内部电路积热导致性能下降。该外壳采用两端镂空桁架式端板搭配长条形围板的结构设计，两侧端板做了轻量化的三角镂空加强结构，在保证整体结构刚性的前提下，尽可能降低壳体自身重量，同时镂空区域可以形成自然的空气对流通道，让设备工作产生的热量可以顺着壳体的长向通道快速散出，无需额外加装辅助散热结构就能满足长时间连续工作的散热需求。

从设计思路来看，该外壳严格遵循6U规格机架设备的安装边界，整体高度匹配6U机架的标准安装尺寸，深度适配84HP规格的欧式模块安装空间，顶部预留标准Z型导轨安装位，可以直接卡入机架的标准导轨实现快速固定，两端端板预留了对应的安装固定孔位，安装时无需额外制作转接配件，就能直接固定在标准19英寸机架的立柱上。壳体的围板采用分层式结构设计，内侧预留了电路板安装卡槽、接口面板固定位，内部的安装槽位可以直接卡装对应尺寸的合成器电路板，不需要额外设计固定支架就能完成内部组件的装配，大幅降低了整机组装的工序复杂度。

外壳的边角位置做了圆弧过渡处理，既可以避免安装操作时尖锐边角划伤操作人员，也能在设备搬运、安装过程中减少磕碰对外壳漆面和结构的损伤，两端的桁架式结构除了加强刚性之外，也可以作为设备搬运时的受力握持位，方便单人完成设备的机架上架操作。壳体的表面采用分色处理，端板为深色硬质涂装，围板为浅色哑光饰面，既可以提升设备的外观质感，也能在多设备堆叠的机架中快速识别设备边界，方便日常的设备维护与线路梳理。在安装兼容性上，该外壳的安装孔位、导轨尺寸完全遵循标准欧式机架的通用规范，可以和同规格的其他音频设备、工控设备实现无差别混装，不需要对机架进行额外改造，适配绝大多数标准机柜的安装环境。
