户外安防用红外热成像摄像设备结构设计

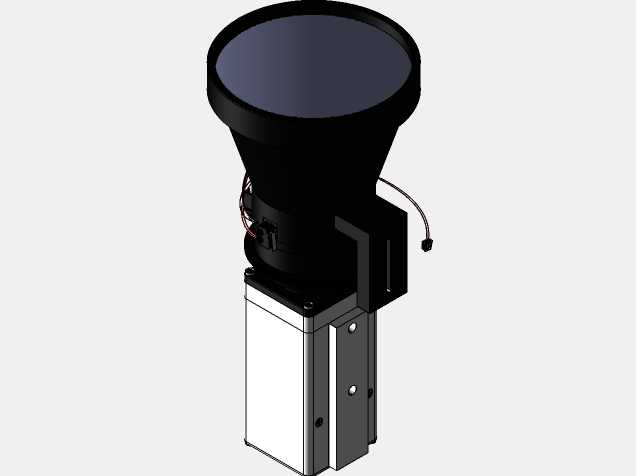

这款红外热摄像设备的三维结构设计，核心围绕户外复杂工况下的全天候监测需求展开，可广泛应用在周界安防、工业设备测温、野外搜救、夜间执法巡查等多个场景，能够在完全无光、浓雾、烟尘等可见光无法有效成像的环境下，通过捕捉物体自身发出的红外热辐射生成清晰的热分布图像，同时可实现目标区域的温度异常预警，弥补传统可见光监控在恶劣环境下的监测短板。

从实际用途出发，该设备既可以独立作为固定点位的监测终端部署在厂区周界、变电站设备区、林区卡口、边境巡逻点位，也可以搭载在无人机、巡逻车辆、便携手持终端上作为移动监测单元使用，能够同时实现动态目标侦测与静态温度监测双重功能，无需额外补光设备即可完成7*24小时不间断监测任务，大幅降低夜间安防巡检的人力投入与作业风险。

在功能特性的设计上，该结构充分考虑了户外使用的防护需求，外壳采用一体化密封式结构设计，预留了标准的电气接口安装位，内部划分出红外探测模组安装腔、信号处理电路板安装腔、供电模块安装腔三个独立区域，各腔体之间设置有走线槽与密封隔层，既可以避免外部水汽、粉尘侵入内部核心元器件，也能减少不同模块之间的电磁干扰，保障热成像信号的稳定输出。镜头位置设计有可加装防护镜片的台阶结构，可根据使用场景选配防眩光、防刮擦、防结雾的专用镜片，适配高海拔、高湿度、多风沙等不同极端环境的使用要求。

设计思路上优先兼顾了安装适配性与维护便捷性，设备主体采用近似长方体的流线型外形，边角做圆弧过渡处理，既可以减少户外风阻对安装支架的载荷影响，也能避免积雪、积水在设备表面积存。设备背部设计有通用的快装支架接口，可兼容市面上主流的监控支架、云台安装座，无需额外定制转接件即可完成壁装、吊装、杆装等多种方式的部署。设备侧面预留了快拆检修盖的安装位，无需整体拆卸设备外壳即可完成模组更换、参数调试等日常维护操作，大幅降低后期运维的时间成本。

在外形尺寸与安装边界的设计上，整体结构紧凑，主体长度控制在180mm以内，宽度控制在90mm以内，高度控制在80mm以内，整体重量控制在1.2kg以内，既可以满足固定点位部署的承重要求，也适配移动搭载平台的载荷限制。安装孔位采用行业通用的孔距标准，安装时仅需要预留出前后20mm的接线空间、左右15mm的散热空间即可完成部署，不会对周边其他设备的安装造成干涉，同时设备外壳预留了散热筋结构，可通过被动散热满足长时间连续工作的温度控制要求，无需额外加装散热风扇，进一步提升了设备整体的密封可靠性与使用寿命。
