在机架式服务器的风冷散热系统搭建中,这类导流护罩是直接决定散热效率的核心结构件,日常运维中不少运维人员会忽略风道密封对散热的影响,实际上当服务器满配高功耗CPU、内存阵列与扩展卡时,无导流结构的机箱内部会出现明显的紊流区,风扇输出的冷量有近三成会在机箱空腔内循环短路,无法精准带走核心发热器件的热量,轻则导致处理器降频影响算力输出,长期高温运行还会加速板卡电容、接插件的老化,提升硬件故障概率。

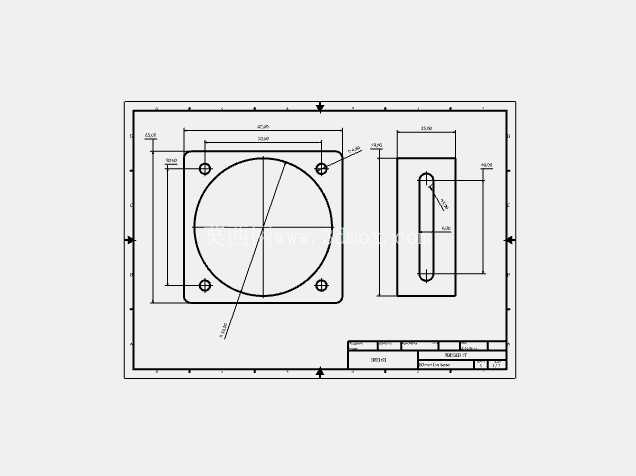

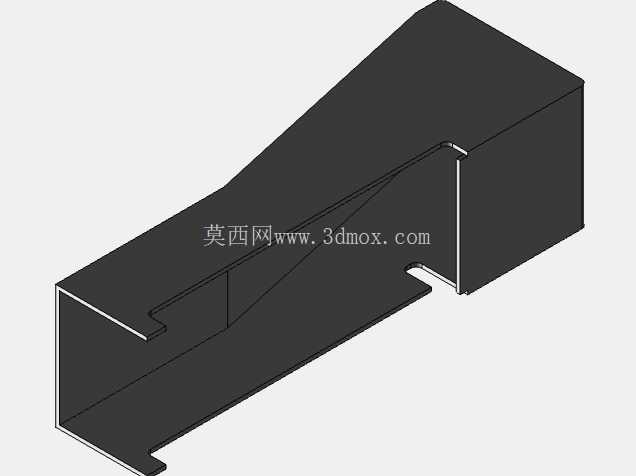

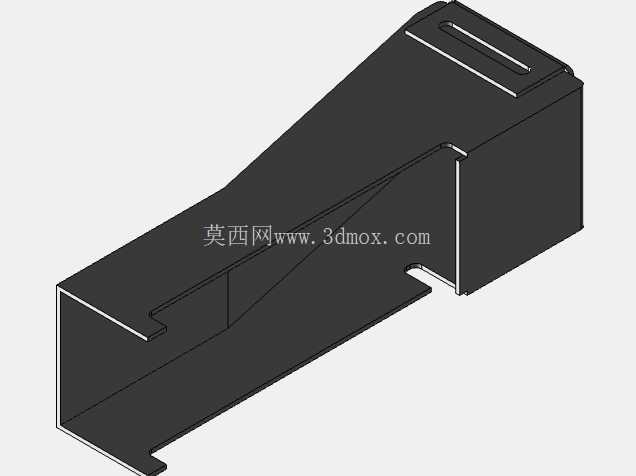

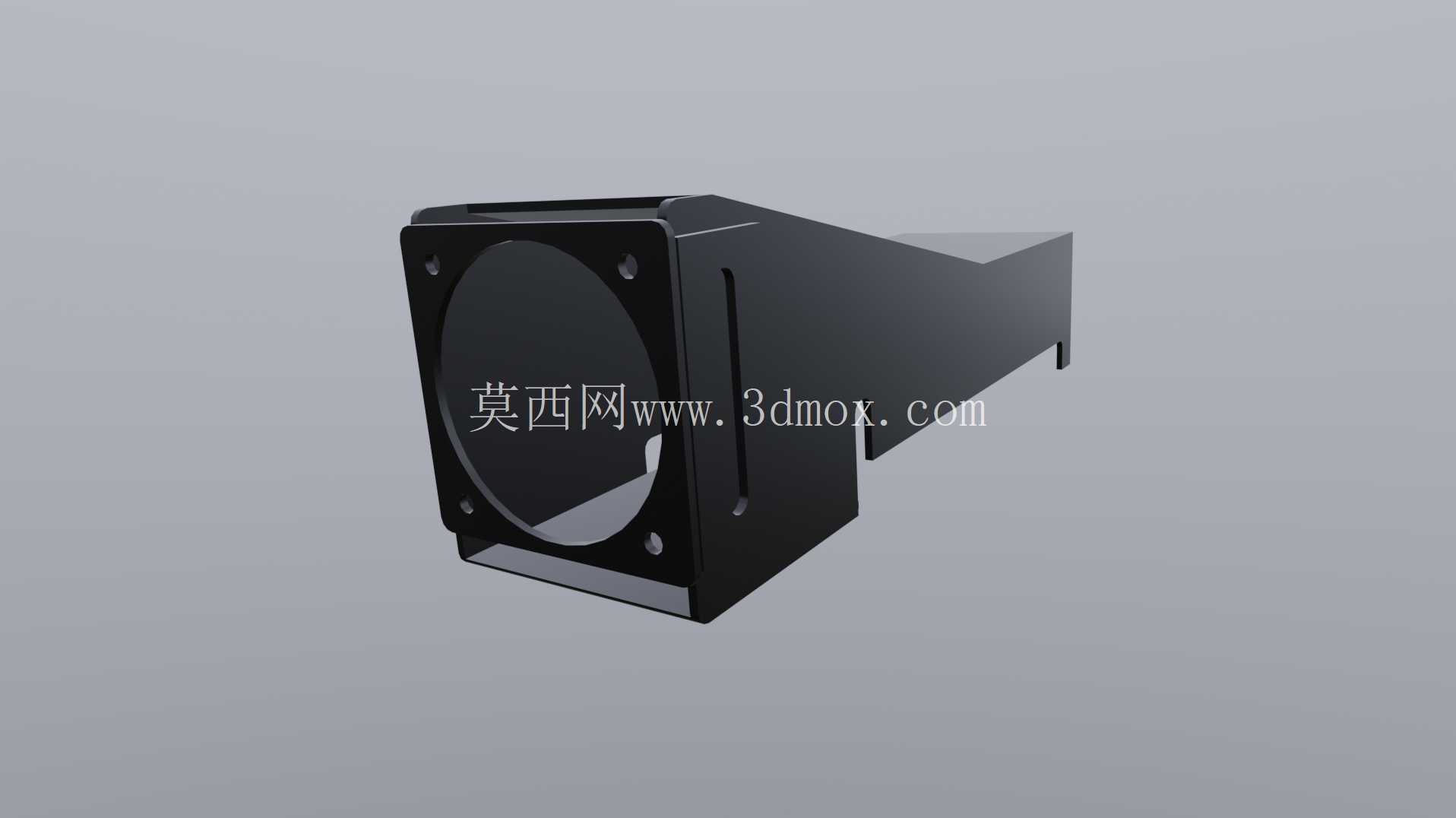

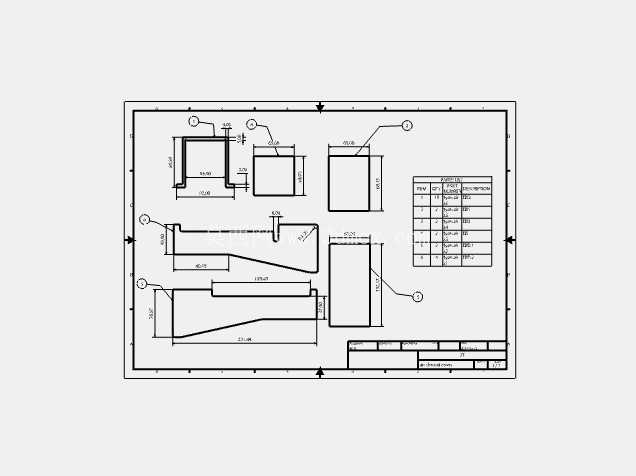

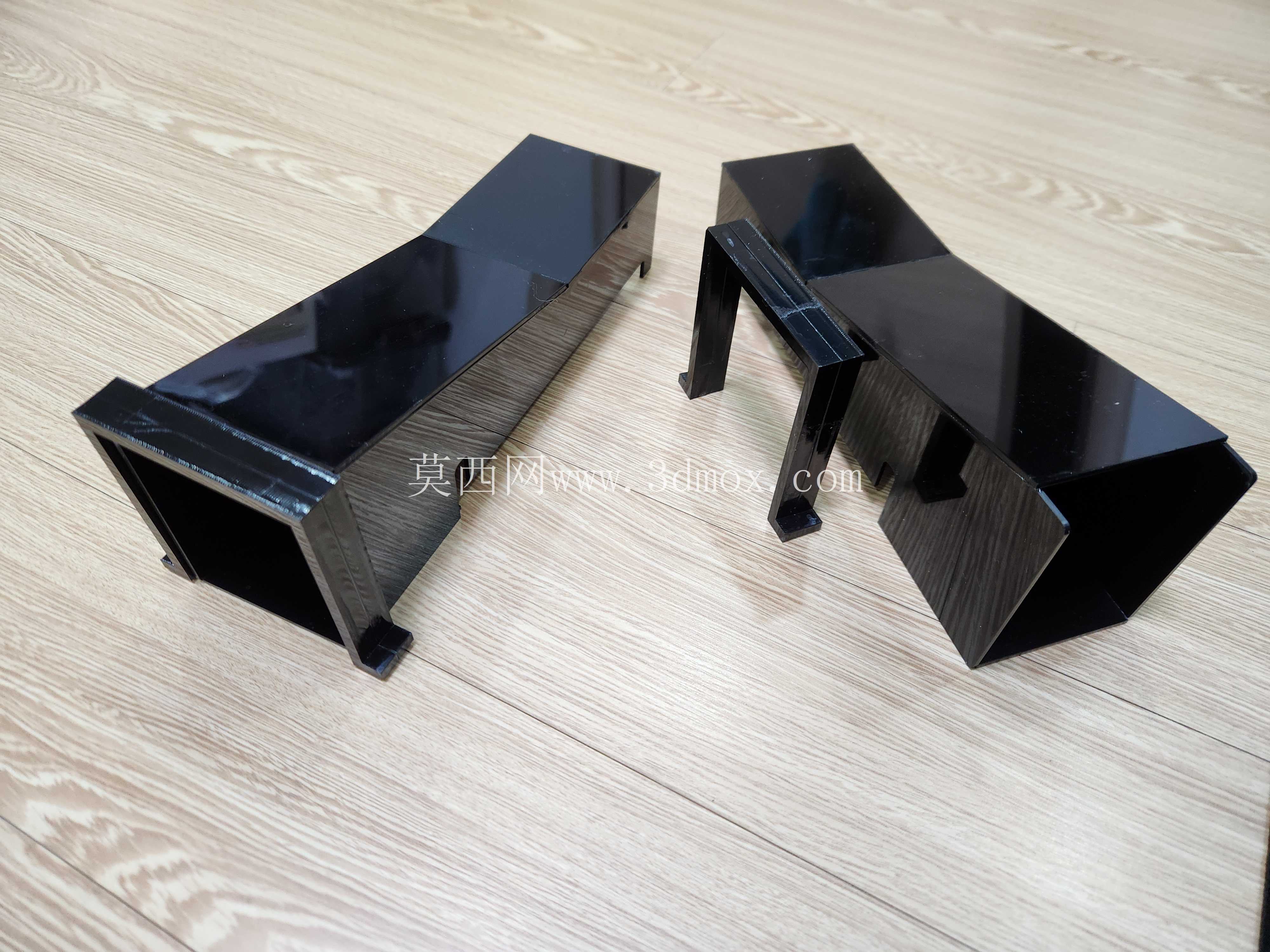

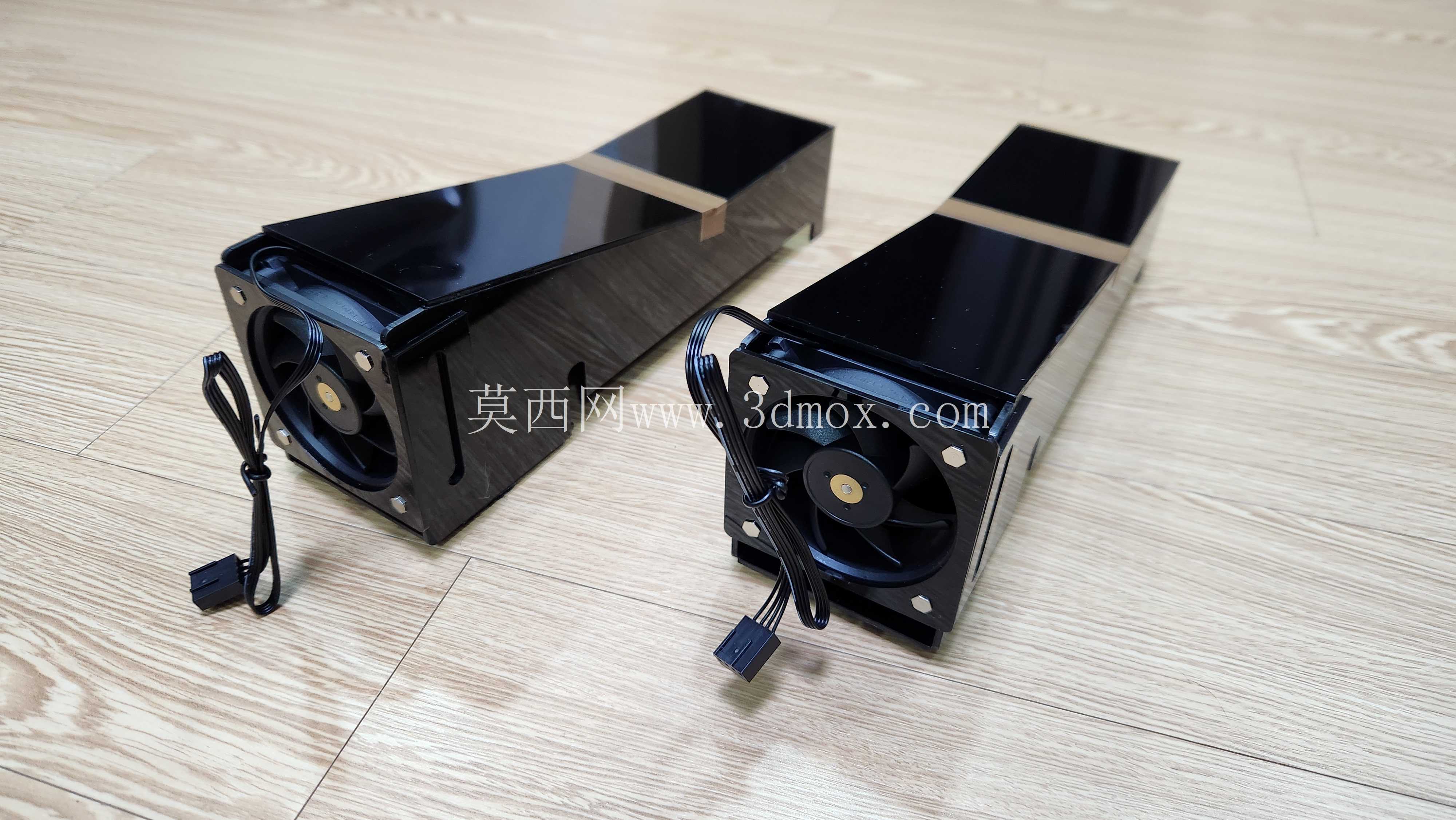

这款护罩的整体结构采用一体化冲压折弯成型,没有额外的拼接焊缝,安装端的方形法兰边预留了四个对称的安装孔位,孔位间距完全匹配标准120mm轴流散热风扇的安装尺寸,可直接通过螺丝固定在风扇出风口与机箱内部风道的衔接位置,不需要额外设计转接支架,适配1U、2U标准机架式服务器的内部安装空间,护罩的主体段采用渐变收窄的楔形结构,从风扇端的方形截面逐步过渡到贴合主板内存槽、CPU供电模块区域的窄长截面,整个内壁做了顺滑的圆弧过渡,没有直角折边带来的风阻突变点,能将风扇输出的冷却气流完全约束在护罩内部,直接导向核心发热区域,避免气流从板卡缝隙、机箱空位处泄漏。从结构设计的细节来看,护罩侧壁预留的长条形开槽是为了避让主板上的立式电容、内存卡扣等凸起结构,安装时不需要对原有主板配件做任何调整,护罩下边缘做了外翻的折边处理,一方面提升了整体钣金件的结构刚度,避免长期受风扇振动出现共振异响,另一方面折边可以贴合主板表面的绝缘层,进一步减少气流从护罩底部泄漏的可能,安装时只需要对准风扇安装位锁紧四颗固定螺丝即可完成装配,不需要调整其他机箱内部配件。

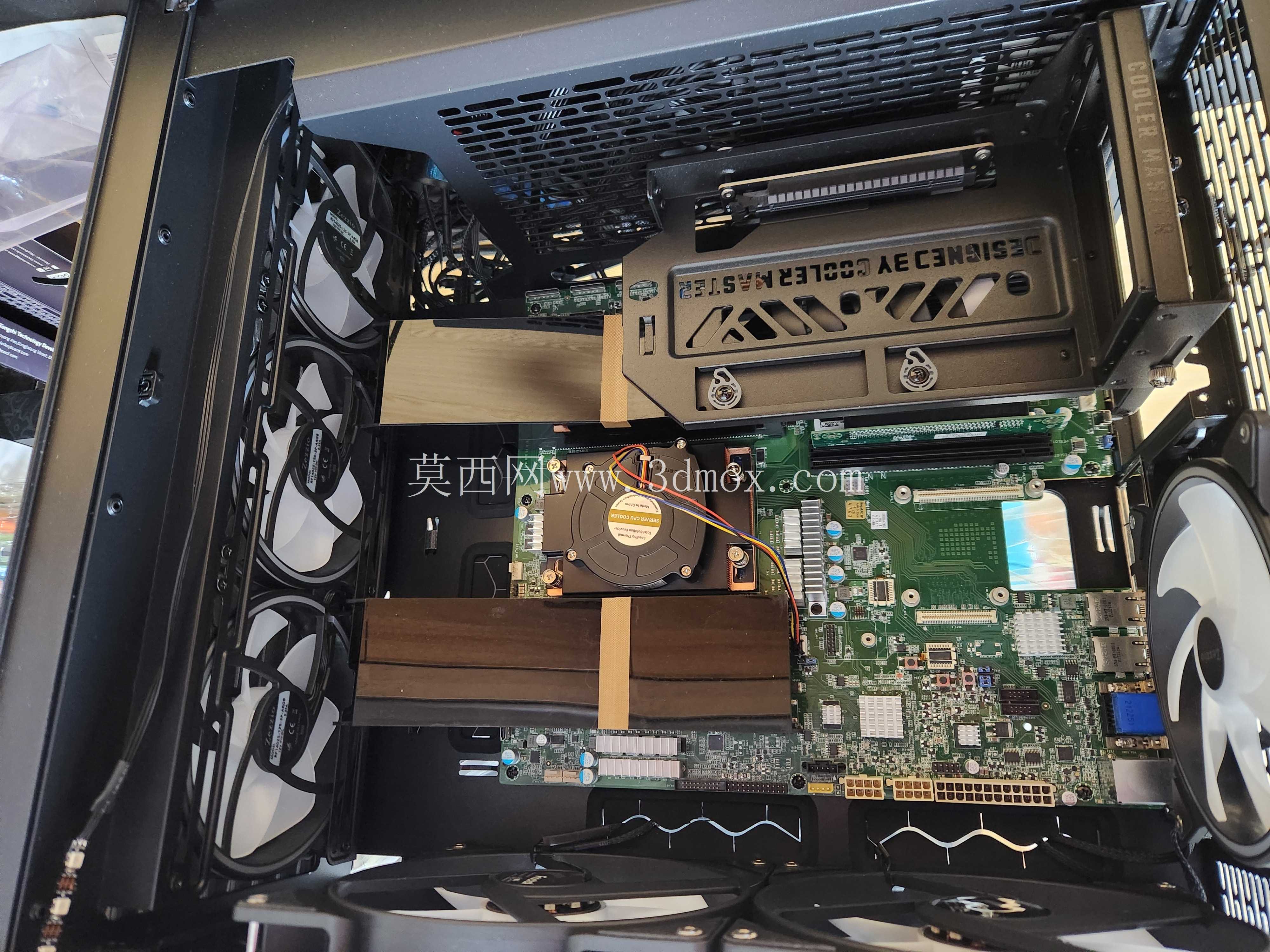

在实际的散热验证场景中,加装这类导流护罩后,同等风扇转速下CPU核心区域的进风量可提升40%以上,高负载运行时核心温度可降低8-12℃,同时因为气流被完全约束,硬盘仓区域不会被CPU排出的热风倒灌,硬盘的工作温度也能保持在合理区间,这类结构除了标准服务器应用外,也可适配工业控制机柜、嵌入式计算设备的风冷改造场景,只需要根据实际的发热区域位置调整护罩的收窄角度与长度尺寸即可,整个钣金件的折弯公差控制在0.1mm以内,安装后与风扇、主板的贴合间隙不超过0.5mm,不会出现漏风产生的风噪,护罩表面采用黑色哑光喷塑处理,既可以提升钣金件的防锈能力,也不会在机箱内部产生反光干扰运维人员的硬件排查操作,护罩的整体重量控制在150g以内,不会对机箱主板、风扇支架造成额外的负载,长期使用也不会出现固定位变形移位的问题。
在结构建模阶段,这类护罩的设计需要优先确认安装边界的所有干涉点,包括主板上的电容高度、内存插槽的插拔空间、风扇接线的走线位置,避免护罩安装后影响内存更换、接线插拔等日常运维操作,这款护罩的楔形段长度经过反复校核,出风口位置刚好对准CPU散热片与内存插槽的中间区域,气流可以同时覆盖CPU供电模块、内存颗粒与主板南桥芯片,不需要额外增加辅助散热风扇就能满足满配硬件的散热需求,相比开放式的风道设计,这种封闭式导流结构还能减少风扇高速运转时的紊流噪音,同等散热效果下整机运行噪音可降低3-5分贝,对于放置在办公区域的小型机柜设备来说,噪音控制的提升效果十分明显。
