小型立式湿式混凝土取芯钻孔设备

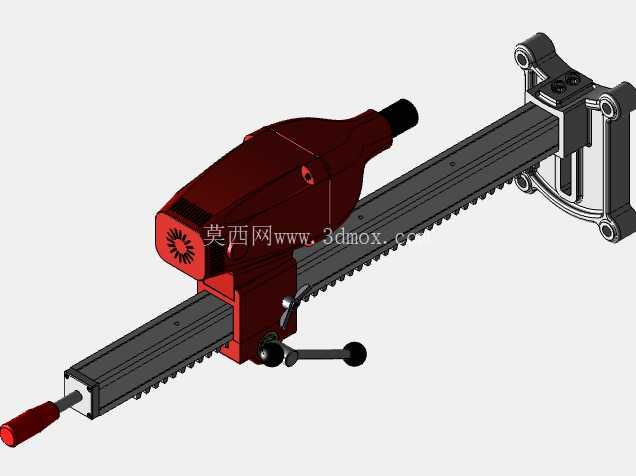

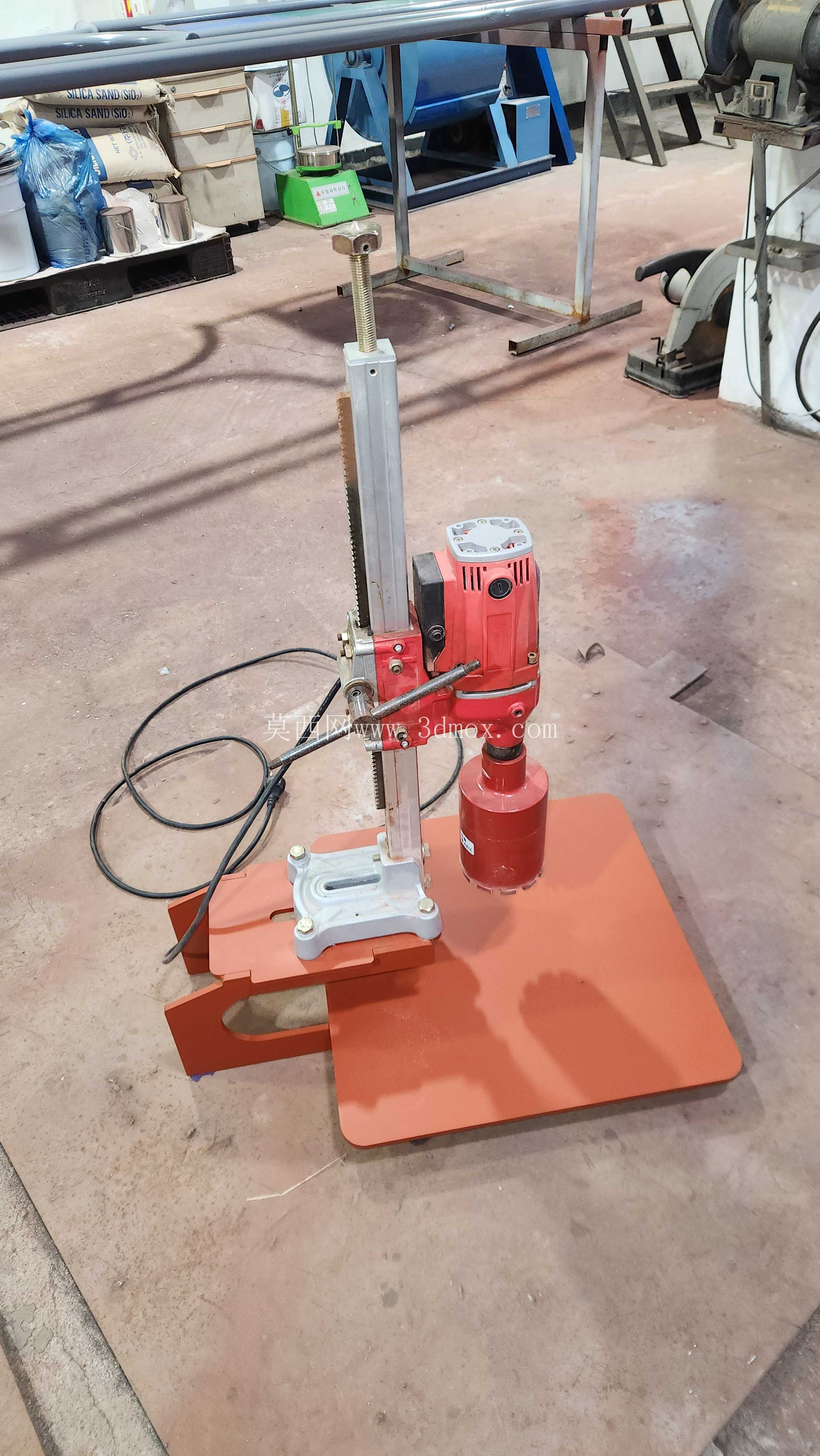

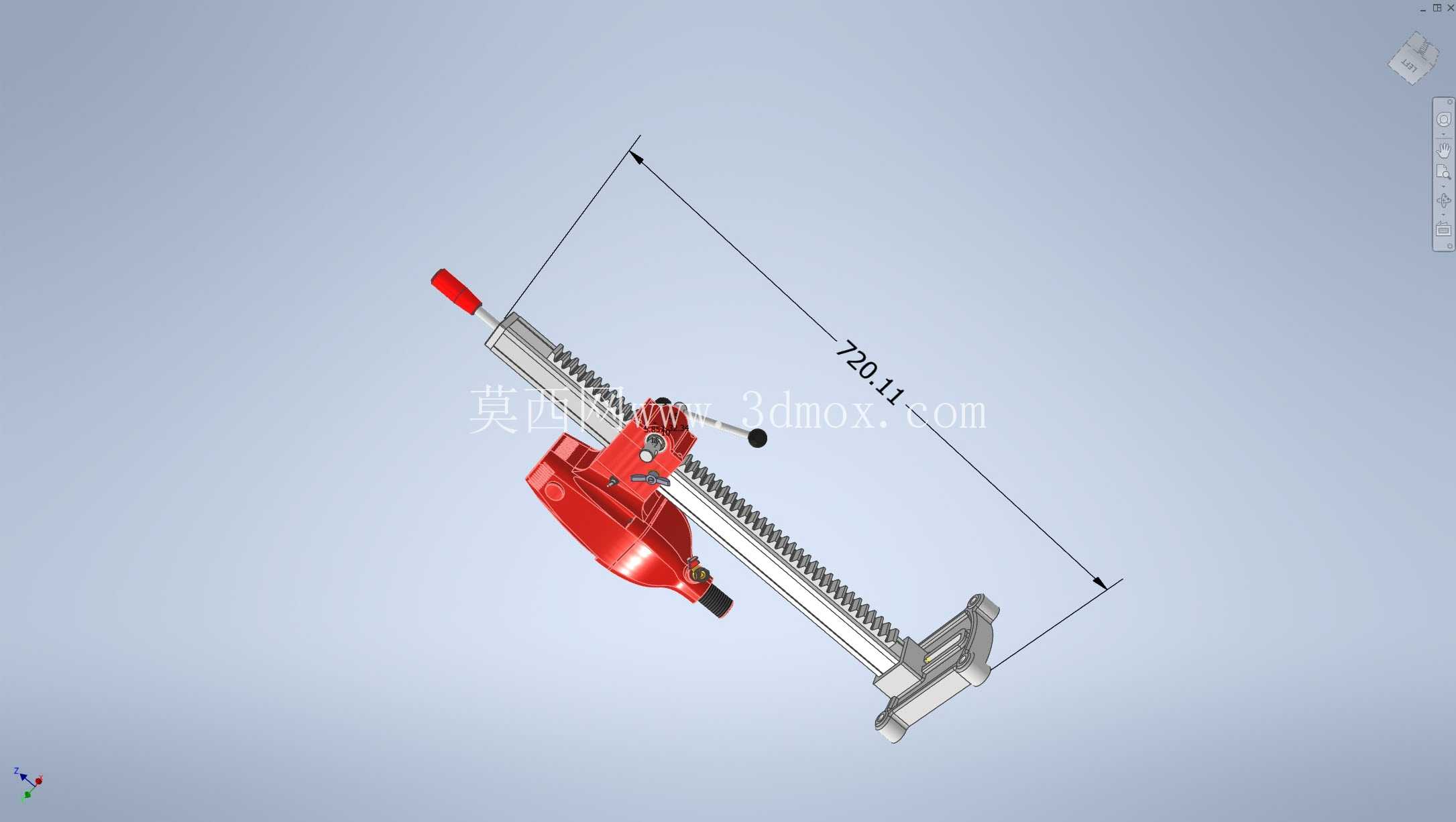

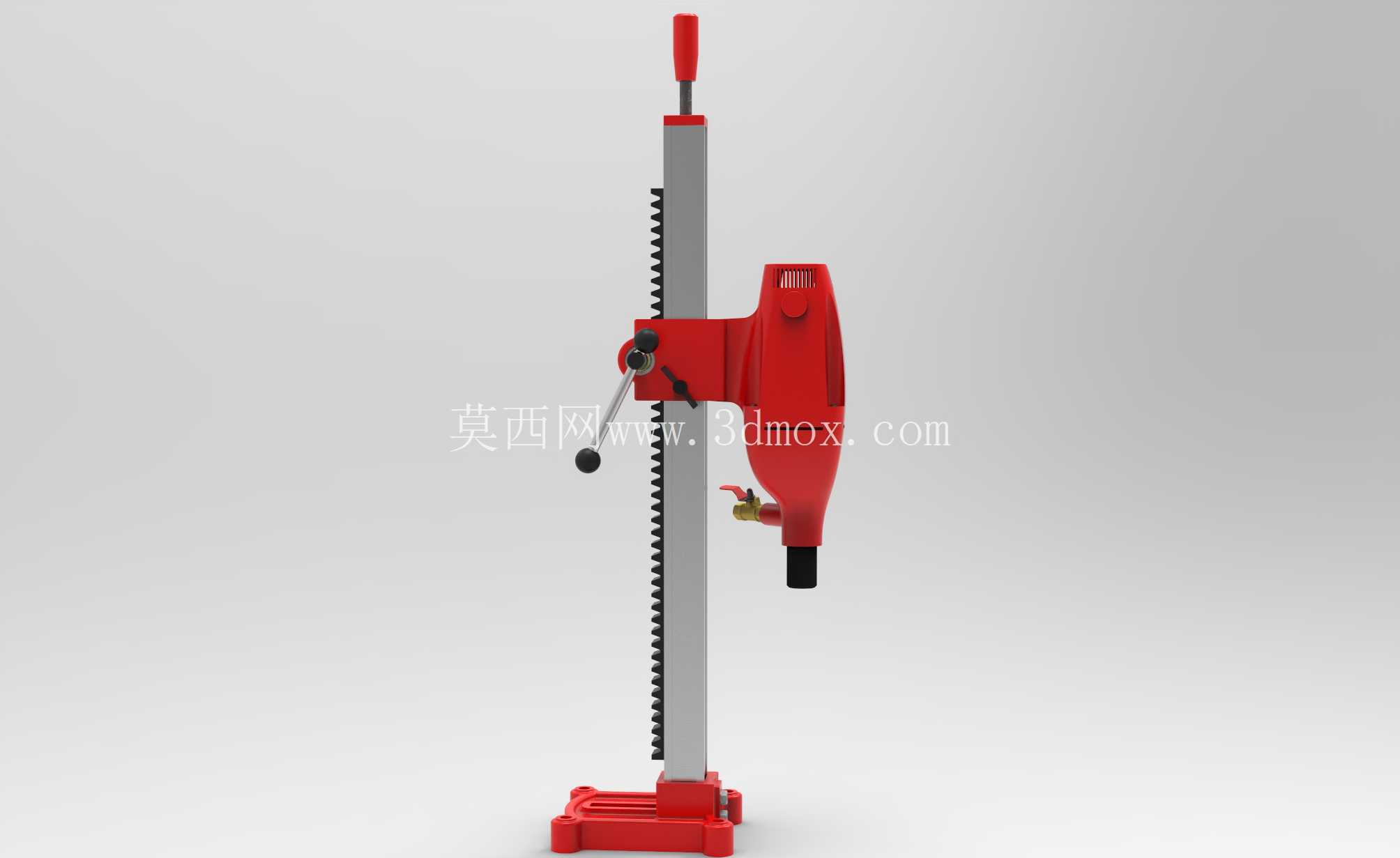

　　这款小型湿式取芯钻主要面向建筑工程现场检测、混凝土构件强度核验、砌体材料取样等作业场景，区别于大型车载取芯设备，其紧凑的结构设计可适配室内狭小空间、已交付建筑局部检测、高空作业平台搭载等受限作业环境，无需大型吊装设备辅助，单人即可完成移位与固定操作。设备采用立式导轨进给结构，核心支撑为带齿条的方形钢制导轨，导轨通过底部铸铁基座实现稳定支撑，基座底部设置两个前置定位支脚，作业时可通过支脚与待钻表面贴合，配合后置可调节压紧机构，能在混凝土、砖石、石材等硬质基面实现快速固定，避免钻孔过程中设备偏移导致的芯样断裂、孔位偏差问题。进给机构采用齿轮齿条传动，操作侧设置带防滑纹理的进给手柄，操作人员可通过手柄控制钻头进给速度，适配不同硬度基材的钻孔需求，导轨侧面设置可调节行程限位块，可根据预设钻孔深度提前锁定进给行程，避免钻穿基层结构或超钻损伤内部管线。设备的动力端与供水系统集成在红色主机壳体内，湿式作业模式通过内置供水通道将冷却水直接输送至钻头切削部位，钻孔过程中持续供水可快速带走金刚石钻头切削产生的热量，同时将钻孔产生的粉尘与碎屑混合成浆状排出，既降低作业现场扬尘浓度，也能减少钻头切削齿的热磨损，延长钻头使用寿命。

　　钻头采用标准螺纹接口连接，可根据取样需求更换不同直径的金刚石薄壁钻头，适配从20mm到100mm不等的常规芯样直径需求，主机与导轨之间设置锁紧滑块，非作业状态下可将主机锁定在导轨上部，方便设备搬运与钻头更换。底部承托平台可放置待取样的小块试块，针对实验室小块建材试样的取芯作业，无需额外固定夹具，直接将试块放置在平台的防滑垫上即可完成钻孔取样，平台采用耐磨铸铁材质，可承受钻孔过程中的轴向压力与振动，长期使用不易变形。设备的操作手柄顶部设置红色按压式开关，操作人员在握持手柄控制进给的同时即可完成设备启停操作，无需额外腾出手部操作机身开关，提升作业过程的操控安全性。

　　导轨背部设置可折叠的提手结构，设备转运时可将提手翻起，单人即可提携移动，作业时提手可折叠贴靠导轨背部，不会干扰进给操作。从安装边界来看，设备整体占地尺寸仅为普通台式钻床的三分之一，基座底部的安装孔位可适配膨胀螺栓永久固定，也可搭配真空吸盘底座实现光滑基面的无损伤固定，针对无法打膨胀螺栓的已装修地面、石材饰面等场景，真空吸盘固定方式可避免破坏基面装饰层。设备的供水接口采用标准快插接头，可直接连接现场自来水管或者配套的小型压力供水壶，无需复杂的管路连接，作业完成后可快速断开管路排净主机内残留积水，避免冬季低温环境下管路冻裂。

　　在结构设计层面，这款取芯钻将传动部件全部封闭在主机壳体与导轨防护罩内，避免钻孔过程中泥浆、碎屑进入传动齿条与齿轮啮合部位，减少日常维护的清理工作量，导轨表面做镀铬防锈处理，长期在潮湿供水环境下作业也不会出现锈蚀卡滞问题。针对现场作业常见的孔位倾斜问题，导轨与基座之间设置角度微调机构，可在0到15度范围内调整钻孔角度，满足特殊倾斜孔位的取样需求，调整完成后通过两侧锁紧螺母即可固定角度，钻孔过程中不会出现角度偏移。设备的重心整体偏向基座侧，即使在最大钻孔行程下，设备也不会出现前倾失稳问题，无需额外配置配重块，进一步降低设备整体重量。针对不同作业人员的操作习惯，进给手柄可在导轨左右两侧互换安装，适配左利手操作人员的使用需求，手柄握持部位包胶处理，长时间操作也可降低手部振动传递，减少作业疲劳。
