波音787宽体民用喷气客机结构设计

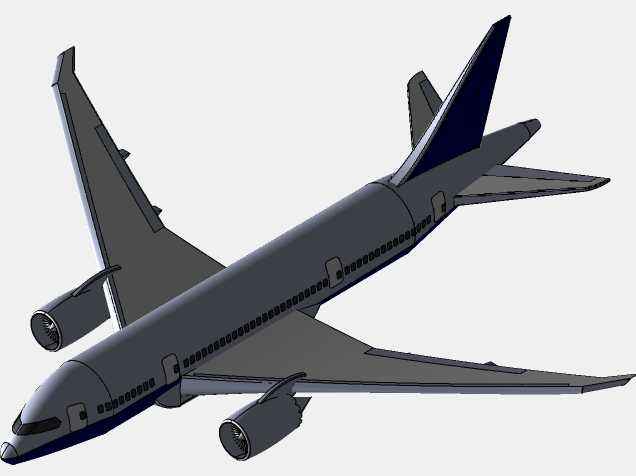

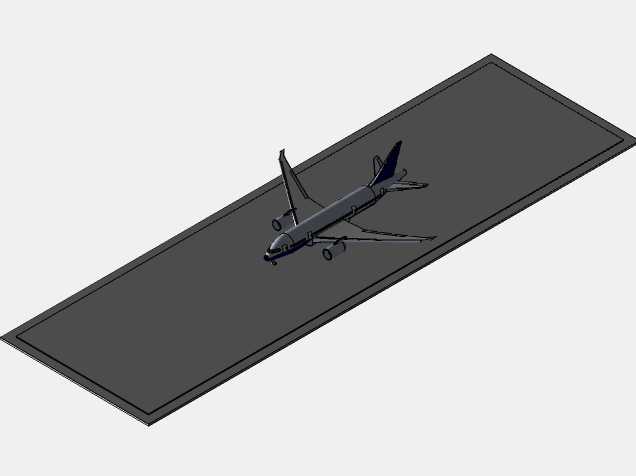

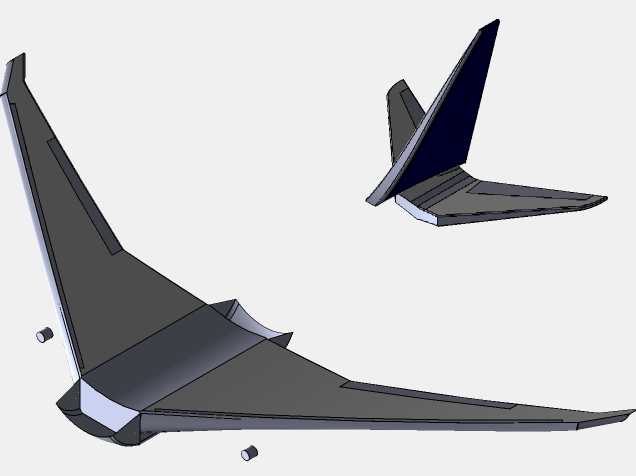

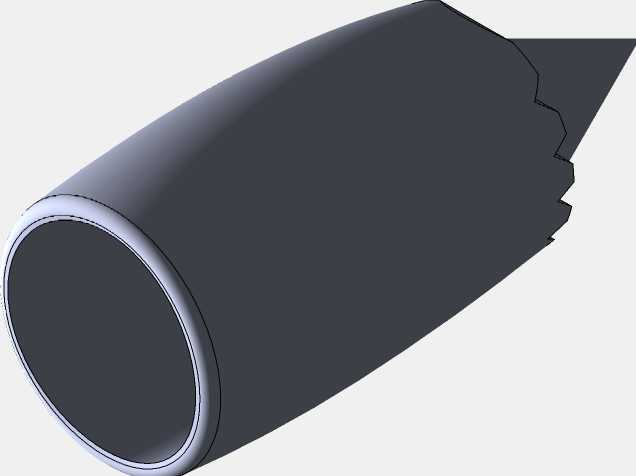

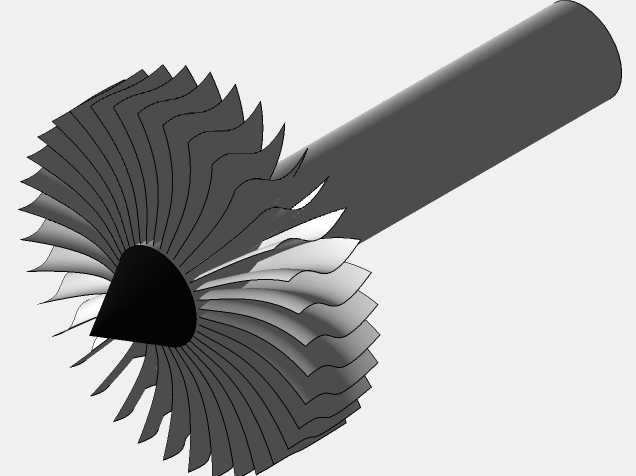

该三维设计作品还原的是面向干线民航运输场景的宽体客机，这类航空器主要承担跨区域、长航程的旅客运输任务，是当前国际民航干线网络的核心运载装备，可适配高原、跨洋等复杂航线的运营需求，能够在标准4E级及以上等级的民航机场完成起降作业，服务于民航客运、商务出行、远程通勤等核心场景，也可作为民航工程教学、航空器结构研究的具象参考载体。从实际用途来看，这款宽体客机在设计阶段就瞄准了降低航空公司运营成本、提升旅客乘坐舒适度的核心目标，机身主体大量采用复合材料替代传统航空铝合金，在保证结构强度满足适航要求的前提下，有效降低了整机自重，进而提升燃油效率、增加航程覆盖范围，同时复合材料的抗疲劳特性也能降低机身结构的维护频次，减少航司的运维投入。从功能特性来看，该机型采用双发宽体机身布局，客舱可设置多等级座位布局，能够搭载数百名乘客完成上万公里的不经停飞行，机翼采用优化后的超临界翼型设计，搭配高效大涵道比涡扇发动机，能够在高亚音速巡航阶段有效降低飞行阻力，提升飞行经济性；机身的气动外形经过多轮风洞试验优化，机头部位的流线型设计可以有效降低巡航阶段的气动噪声，提升客舱内的乘坐静谧性。从设计思路来看，整个模型的结构设计严格遵循民用航空器的适航设计逻辑，机身采用分段式承力结构设计，机翼与机身的连接部位做了加强结构处理，能够承受飞行过程中的气动载荷、起降阶段的冲击载荷；起落架布局采用前三点式设计，主起落架采用多轮结构，能够有效分散机身重量对跑道的压强，适配不同铺装等级的机场跑道；尾翼采用常规布局设计，垂直尾翼与水平尾翼的舵面结构预留了活动间隙，能够还原飞行过程中的姿态控制逻辑。从外形尺寸与安装边界来看，该机型的机身长度、翼展尺寸均严格匹配真实机型的比例参数，机身截面为宽体设计，客舱内部可容纳双通道客舱布局，机翼的后掠角度、翼尖小翼的结构尺寸均按照真实气动设计还原，发动机吊舱与机翼的连接位置、起落架的收纳舱室边界都做了精准的结构还原，能够清晰展示整机的结构分区与各部件的装配关系，为航空器结构认知、民航科普教学提供直观的三维参考。
