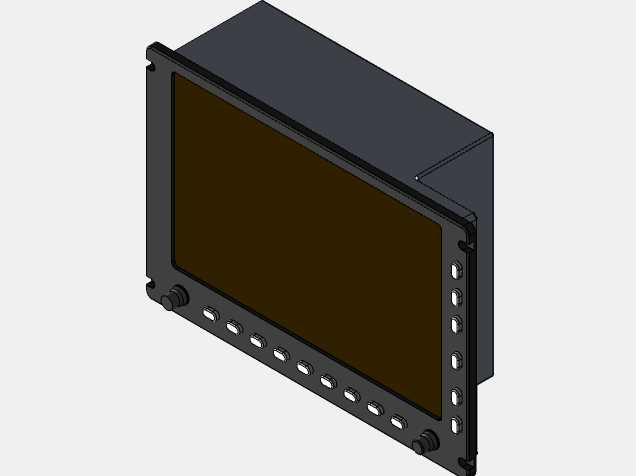

GRT航空电子10.1寸EFIS地平仪显示单元

该模型还原的是通用航空领域轻型运动类飞机配套的电子飞行仪表系统显示单元，作为替代传统机械地平仪的集成化航电设备，主要应用于轻型运动飞机、自制实验类飞行器、小型通航固定翼机型的驾驶舱航电升级与原配装场景，承担飞行姿态感知、核心飞行参数整合显示的核心作用，能够为飞行员提供直观的天地线姿态参考，同步整合空速、高度、升降速度、航向等关键飞行数据，替代传统分散式机械仪表布局，大幅压缩驾驶舱仪表占用空间，降低飞行员飞行过程中的视觉扫视负荷。从功能特性来看，该显示单元采用一体化集成设计，正面配置大尺寸宽温液晶显示屏，能够在高空强光照、低温低气压的复杂机载环境下保持清晰的显示效果，屏幕周边排布多枚实体功能按键与调节旋钮，支持飞行员在飞行过程中通过盲操作完成显示页面切换、参数校准、亮度调节等操作，避免触屏操作在飞行颠簸场景下的误触风险，设备侧边预留标准机载安装法兰边，带有均匀分布的安装固定孔位，适配通用航空驾驶舱标准仪表安装位的开孔尺寸，无需对原有仪表板进行大规模改造即可完成换装。设计过程中充分考虑机载设备的使用需求，整体采用封闭式矩形壳体结构，壳体做轻量化减重设计，在保证结构强度满足机载振动环境要求的前提下尽可能降低设备自重，减少对飞行器有效载荷的占用；前面板按键做凸起式防误触设计，旋钮表面做防滑纹理处理，适配飞行员佩戴飞行手套时的操作触感，屏幕周边做遮光凸边设计，减少侧面阳光直射造成的屏幕反光问题。安装边界方面，设备整体为标准嵌入式安装结构，壳体深度适配轻型飞机仪表板后部的预留安装空间，后部预留标准航电接口安装位，能够匹配通用航空标准的航电接线线束，前面板外露尺寸与传统10寸规格机械仪表组的安装占位一致，可直接替换原有多块分散式机械仪表的安装位置，安装完成后前面板与仪表板表面齐平，无突出结构避免干扰驾驶舱内其他操纵部件的操作行程。
