内螺纹侧孔式夹具定位销轴结构

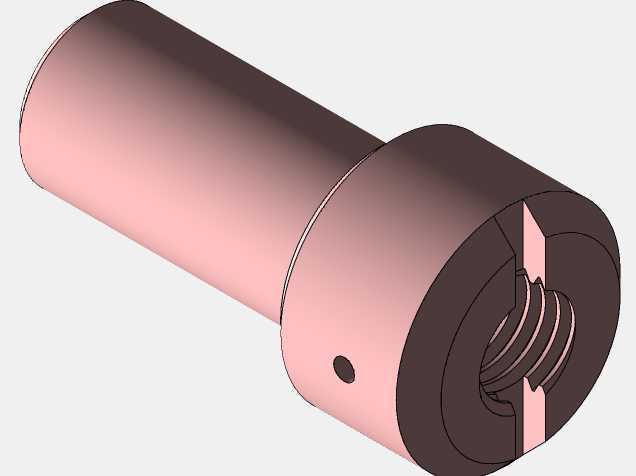

这款定位销轴是工装夹具系统中核心的定位基准元件，主要应用在机械加工工装、焊接工装、装配检测治具的工位定位场景中，承担工件装夹时的位置限定、重复定位精度保持的核心作用，可在多工序流转的加工场景中，为待加工工件提供稳定的位置基准，避免工件在装夹、加工过程中出现位置偏移，保障批量加工时的尺寸一致性。从结构设计来看，该定位销采用阶梯轴式主体结构，长圆柱段为定位工作段，外圆经过高精度公差设计，可与工件上的预制定位孔形成间隙配合或过渡配合，适配不同定位精度要求的装夹场景；大直径轴肩为限位承压面，装夹时可抵住工件基准面，控制定位销插入定位孔的深度，同时承受装夹时的轴向压紧力，避免定位销受载后出现轴向窜动。大端内部设计有标准内螺纹孔，可配合锁紧螺栓实现定位销在夹具基板上的快速固定，无需额外设计复杂的压装结构，既方便定位销磨损后的快速更换，也可通过螺纹连接的预紧力保障定位销与基板的连接刚性，避免切削受力时定位销出现松动偏转。大端圆柱侧壁设计有径向小孔，该结构可作为防转定位孔，安装时配合基板上的防转销钉，可限制定位销自身的周向转动，避免长期使用过程中定位销受工件摩擦出现跟转，保障定位基准的位置稳定性；同时该小孔也可作为拆卸工艺孔，更换定位销时可插入拔销杆将定位销从基板孔中顶出，降低维护更换的操作难度。从安装边界来看，长圆柱定位段的直径与长度适配常见的工件定位孔尺寸范围，大端轴肩的直径大于定位段直径，安装时基板上的安装孔与定位段外圆适配，轴肩沉台深度与大端厚度匹配，可实现定位销安装后端面与夹具基板齐平，不会突出基板表面干涉工件装夹；内螺纹的规格适配常规的内六角锁紧螺栓，无需定制特殊紧固件即可完成装配，整体结构兼顾了定位精度、连接刚性、维护便捷性的多重需求，可广泛适配各类通用工装、专用夹具的定位需求，在汽车零部件加工、通用机械零件制造、电子工装治具等场景中都能发挥稳定的定位作用。
