商用车悬架用变截面钢板弹簧结构设计

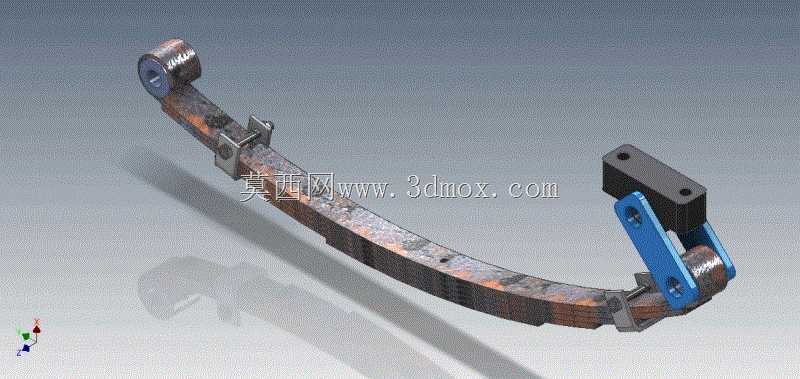

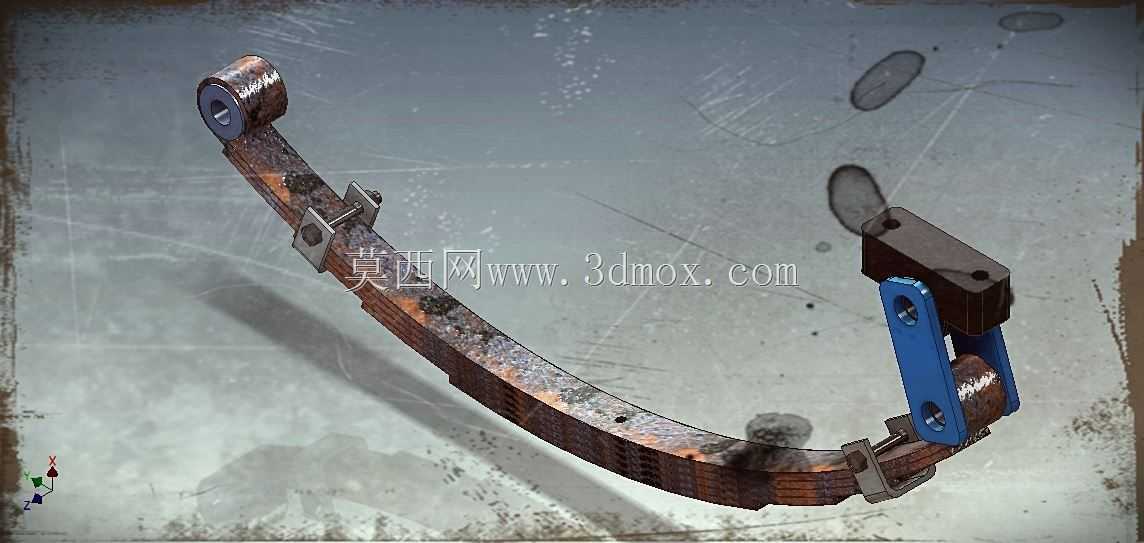

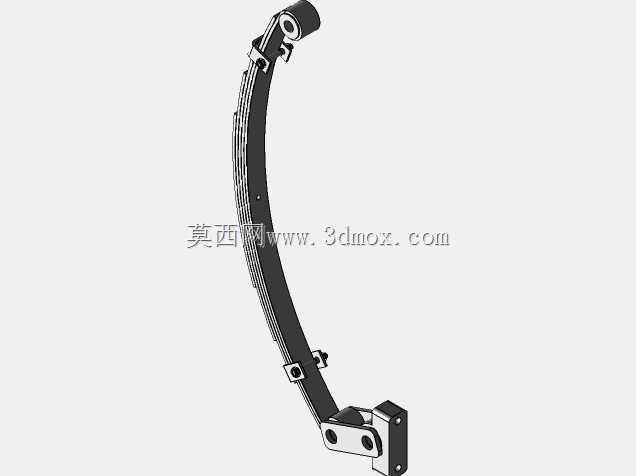

这款钢板弹簧是商用车底盘悬架系统中的核心弹性承重部件，主要应用于轻中型载货汽车、客运中巴、低速工程作业车辆的非独立悬架结构中，承担着承载车身载荷、缓冲路面颠簸冲击、传递各向力与力矩的核心作用，是兼顾承重能力与减震性能的经典机械结构。在实际车辆运行场景中，钢板弹簧直接连接车架与车桥，当车辆经过颠簸路面时，叠合的钢板组会产生可控的弹性形变，将路面传递的刚性冲击转化为平缓的弹性势能释放，避免冲击直接传递至车身造成结构损伤，同时还能在车辆转向、制动时约束车桥的位移轨迹，保证行驶姿态的稳定性。从功能特性来看，这款板簧采用多片不等长变曲率叠合结构，主片两端设计有卷耳结构，一端通过销轴与车架前端的固定吊耳铰接，另一端通过活动吊耳与车架连接，可适配板簧形变过程中的长度变化，避免结构卡滞；叠片组通过中部的中心螺栓与U型骑马螺栓固定在车桥上方，侧边加装的卡箍可约束各片钢板的横向位移，防止板簧反复形变过程中出现片间错位、侧向滑脱的问题，端部的连接支架采用铰接式结构，可适配不同车型的安装角度偏差，降低装配难度。设计过程中，首先根据目标车型的额定满载轴荷、空载偏频要求确定单片钢板的厚度、长度与曲率参数，主片选用更长的延展长度以承担两端的铰接载荷，副片长度逐次递减，让载荷从主片到副片实现梯度传递，避免片间应力集中导致的断裂问题；片间预留了微小的配合间隙，兼顾形变时的相对滑移与整体结构刚度，表面做了氧化防锈处理以适配车辆底盘多泥水、多盐蚀的复杂使用环境。从安装边界来看，这款板簧的主片卷耳内径适配常规商用车的悬架销轴尺寸，两端安装孔位的中心距匹配主流轻卡车型的车架吊耳间距，中部安装位的宽度适配标准规格的U型螺栓，整体安装高度可适配不同厚度的缓冲块布置，不需要对原车底盘结构做大幅改装即可直接替换安装，叠合后的整体厚度在满载极限压缩状态下不会与车架纵梁、制动管路发生运动干涉，可满足常规铺装路面、非铺装土路等多种路况下的长期使用需求，相比单片式弹性元件，多片叠合的结构即使出现单片断裂也不会立刻丧失全部承载能力，能大幅提升车辆行驶的安全冗余。
