多缸齿轮传动蒸汽动力机组结构设计

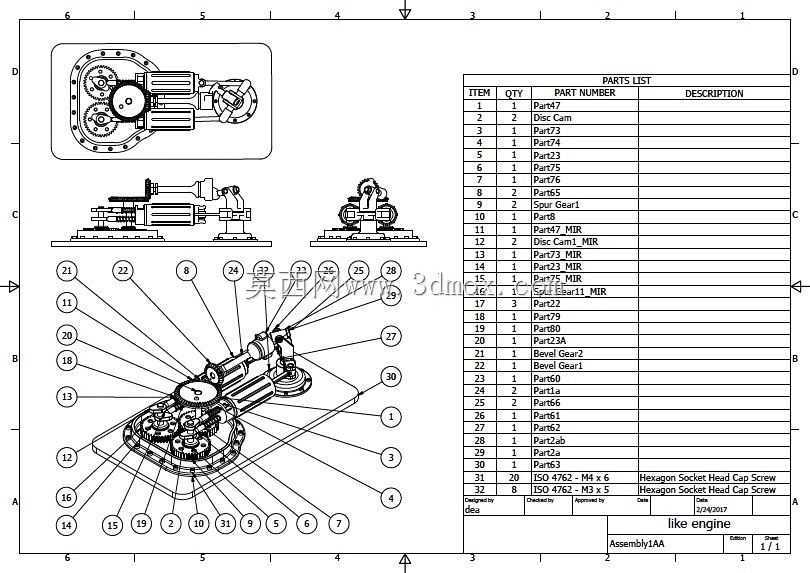

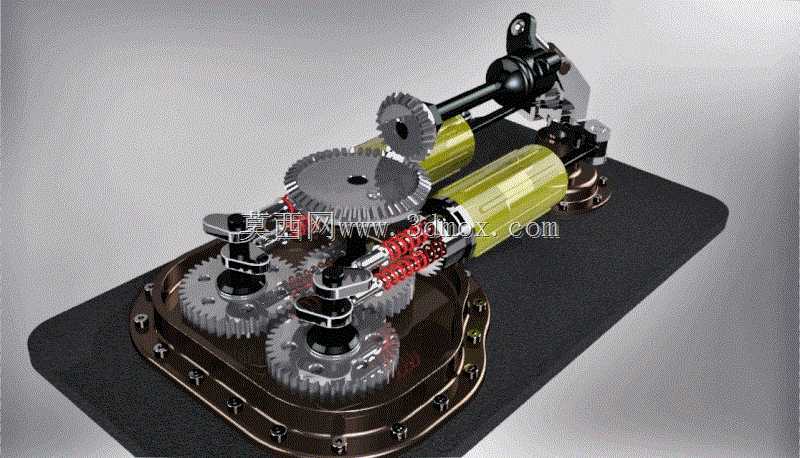

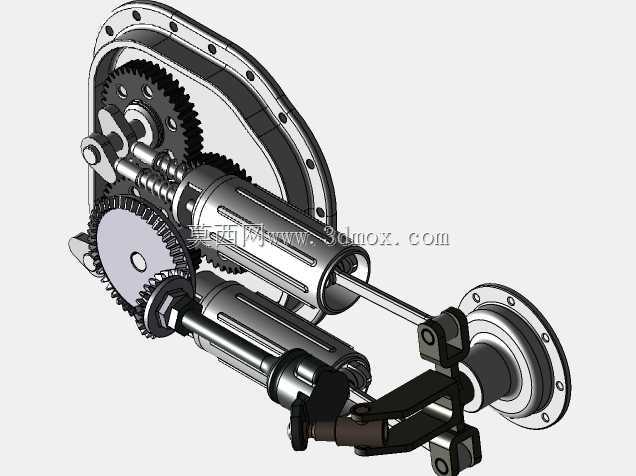

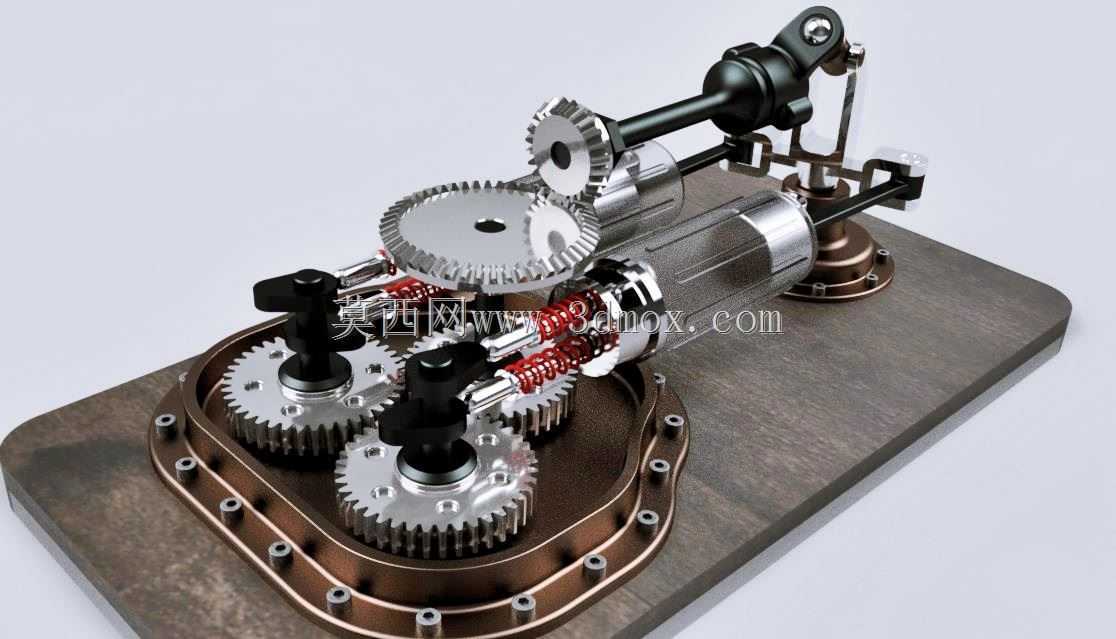

这套蒸汽动力结构主要面向小型动力演示、教学实训以及微型动力装置改装场景，可作为热能动力转化原理的具象展示载体，也能适配小型创意动力装置的动力输出需求，在科普展项、机械原理教学教具、复古动力装置复刻领域有着明确的应用空间。设备核心功能是将蒸汽的热能通过活塞往复运动转化为旋转机械能，整套结构采用双缸卧式布局，相比单缸结构动力输出更平顺，扭矩波动更小，能够在较低蒸汽压力下维持稳定的运转状态。传动部分采用多级圆柱齿轮组实现动力的传递与转速匹配，齿轮组按照传动比梯度排布，从活塞连杆端的小齿轮开始，逐级啮合大直径传动齿轮，最终将动力汇总到输出轴端，既可以实现扭矩的放大，也能通过不同齿轮的搭配匹配不同负载的转速需求，齿轮啮合位置预留了润滑脂存储空间，能够降低长期运转的磨损速率。设计思路上优先考虑结构的可视化与拆装便利性，所有传动齿轮、活塞连杆、配气结构都采用外露式布局，没有额外的封闭壳体遮挡，能够直观观察到每一个部件的运动状态，方便教学演示时讲解动力传递的完整路径；气缸部分采用透明可视化的缸体设计，可以直接观察活塞在蒸汽推动下的往复动作，清晰展示热能到机械能的转化过程。安装底座采用一体化厚重结构设计，整体重心落在底座几何中心位置，运转时能够抵消活塞往复与齿轮传动产生的振动，不需要额外加装固定结构就能稳定放置；安装边界上预留了四个对称的固定孔位，如需将动力组集成到其他设备上，可以通过螺栓直接完成固定，输出轴端采用标准的轴径设计，能够直接匹配带轮、齿轮等常见传动连接件，不需要额外加工转接结构。整套结构的运动部件都做了限位设计，活塞行程、齿轮啮合间隙都经过精准匹配，避免运转过程中出现部件脱出或者卡滞的问题，配气结构与活塞运动通过齿轮组实现同步联动，能够精准控制进排气的时序，保证蒸汽能量的利用效率，同时外露的结构也方便后期调整配气间隙、维护传动部件，不需要拆解整体结构就能完成日常的保养调试。
