手动曲柄式快速压紧夹紧操作机构

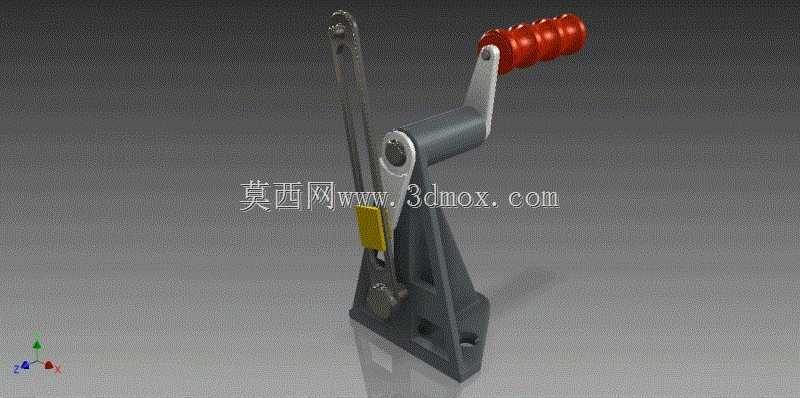

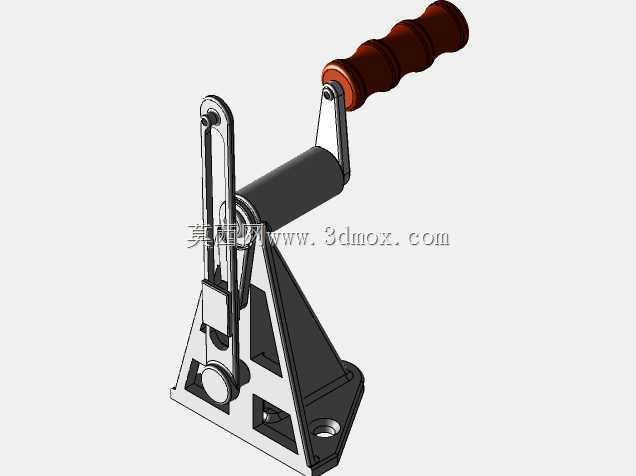

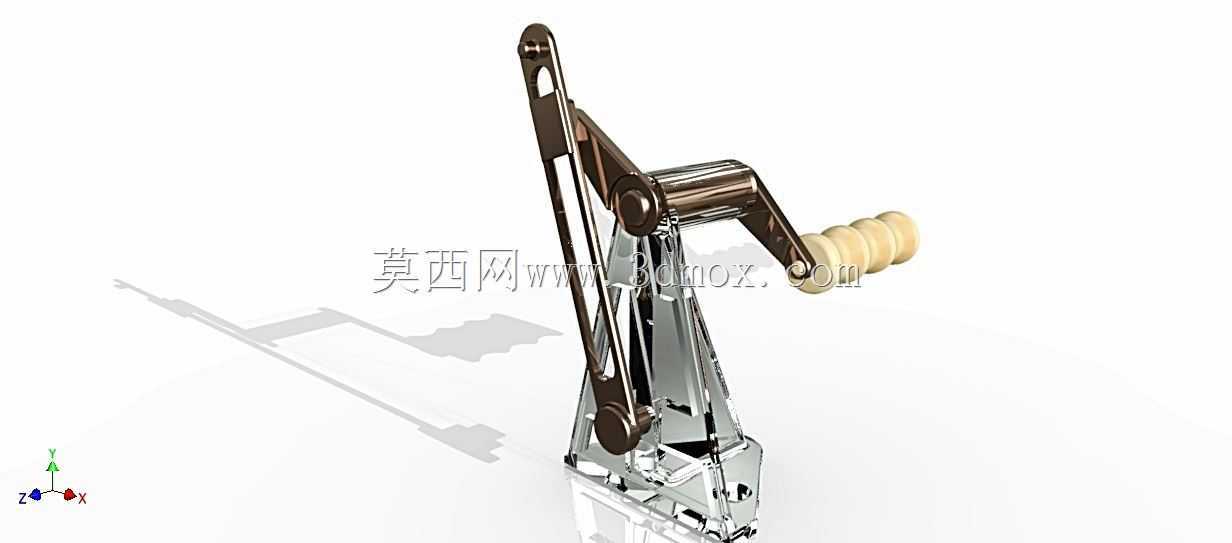

该手动操作式曲柄压紧机构，多应用于小型工装夹具工位、轻型工件装配定位场景、手动加工工位的工件固定环节，也可适配小型试验台架的试样夹持需求，在无气动、液压动力供给的零散加工场景、户外临时检修装夹场景中具备极强的适配性，无需外接动力源即可完成可靠的压紧与释放动作，适配小批量多品种的柔性装夹需求，可单独作为手动夹紧单元使用，也可集成到各类非标工装台架中作为执行压紧部件。机构整体采用立式三角支撑底座结构，底座预留两个对称的安装通孔，可通过螺栓直接固定在工作台面或者工装基板上，安装边界规整，底座与安装面的接触面积充足，可承受操作过程中的倾覆力矩，避免操作时机构出现晃动移位。操作端采用带防滑纹路的红色握把，握把与金属摇臂之间做了绝缘隔振设计，长时间操作不易打滑硌手，摇臂通过铰接销轴与主体支架连接，内部通过曲柄连杆结构将摇臂的旋转摆动转化为压头的直线压紧动作，当摇臂摆动到下止点位置时，连杆结构进入机械自锁区间，即便受到工件方向的反向作用力，机构也不会自行松脱，可提供稳定持续的压紧力，无需额外增加锁止结构。压头位置设置了可更换的黄色缓冲压块，可根据被压紧工件的材质更换不同硬度的压头，避免压伤工件表面，同时可补偿一定的工件尺寸公差，保证压紧贴合度。整体设计思路围绕手动操作的省力性、自锁可靠性、安装便捷性展开，通过杠杆比的优化设计，操作人员仅需施加较小的握力即可获得足够的压紧输出力，摇臂的摆动行程经过精准核算，既保证足够的压头伸缩行程来适配不同厚度的工件，也避免行程过大导致操作效率降低。机构各铰接位置均预留了润滑注油空间，长期使用可定期加注润滑脂降低铰接磨损，延长整体使用寿命，所有外露金属构件均做了防锈氧化处理，可适应车间多粉尘、少量切削液飞溅的工作环境，无需频繁做表面维护。
