工业用纵梁横梁滑帧框架结构设计

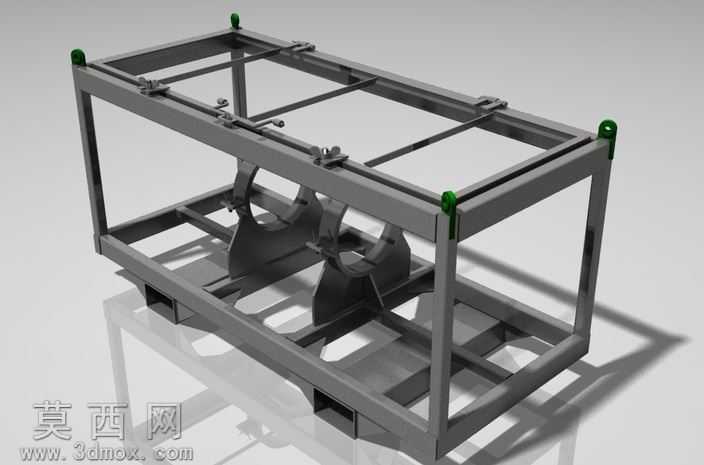

本作品为工业场景使用的纵梁与横梁滑帧框架结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械结构设计规范，对每一处构件的尺寸、装配间隙进行精准设定，确保各部件之间可实现无干涉装配。整体框架采用矩形金属型材作为主体搭建材料，底部设置标准叉车槽位，可适配通用叉车的转运作业需求，框架四角设置带防护帽的立柱结构，避免堆叠转运过程中出现边角磕碰损伤，同时顶部预留堆叠定位结构，可实现多组框架的稳定叠放，提升仓储空间利用率。框架内部设置多组弧形定位夹持结构，通过螺栓紧固件与横梁实现可调式连接，可根据待承载工件的外形尺寸调整夹持间距，适配不同规格工件的固定需求，夹持部位做圆弧过渡处理，避免夹持过程中刮伤工件表面。底部承托结构采用纵横交错的梁体排布，在控制整体自重的前提下最大化提升承载能力，梁体连接处采用满焊连接的工艺设计思路，建模时对焊道位置做了简化示意，同时预留防滑定位凸点，防止工件放置后出现滑移移位。渲染阶段采用哑光金属材质赋予主体框架，还原真实工业金属构件的质感，对边角防护帽采用亮面绿色塑胶材质，形成清晰的视觉区分，场景采用柔和的影棚光照设置，通过光影效果突出框架的结构层次与空间立体感，清晰展现每一处结构的连接关系与功能设计。设计过程中充分考虑工装器具的实用性需求，整体结构无冗余设计，所有构件均服务于承载、转运、定位的核心功能，可调式夹持结构的设计大幅提升了该框架的通用适配性，可满足多品类工件的周转存放需求，底部的叉车槽与顶部的堆叠定位结构，适配现代化仓储物流的作业流程，可有效降低工件转运过程中的磕碰风险，提升仓储周转的作业效率。
