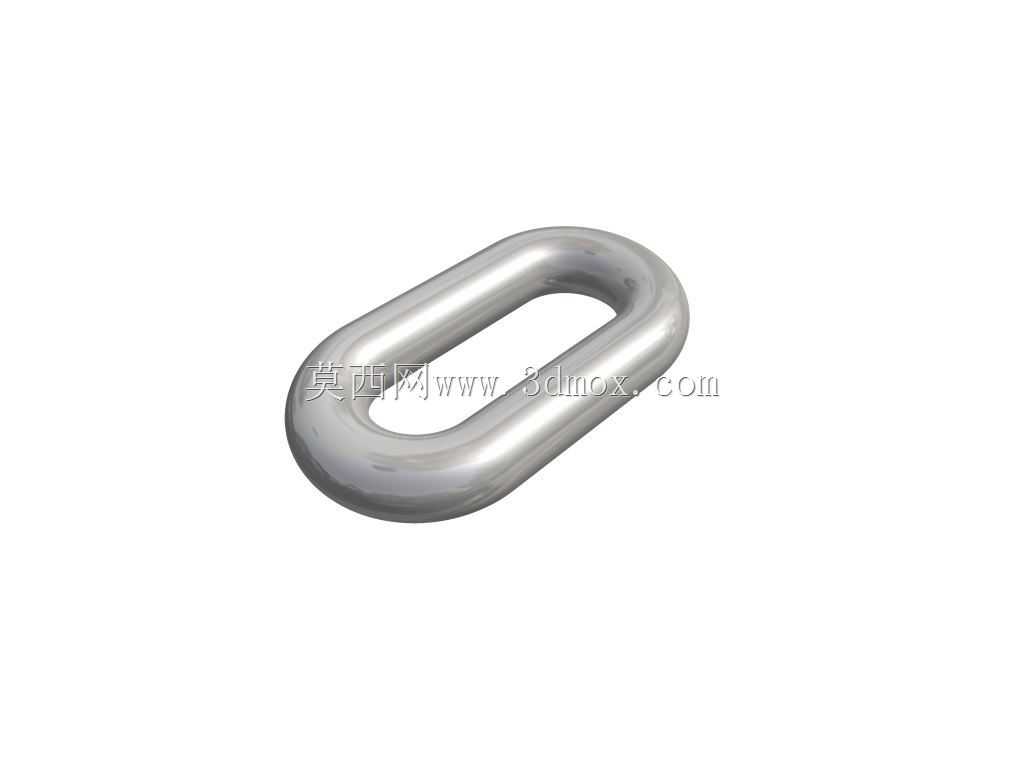

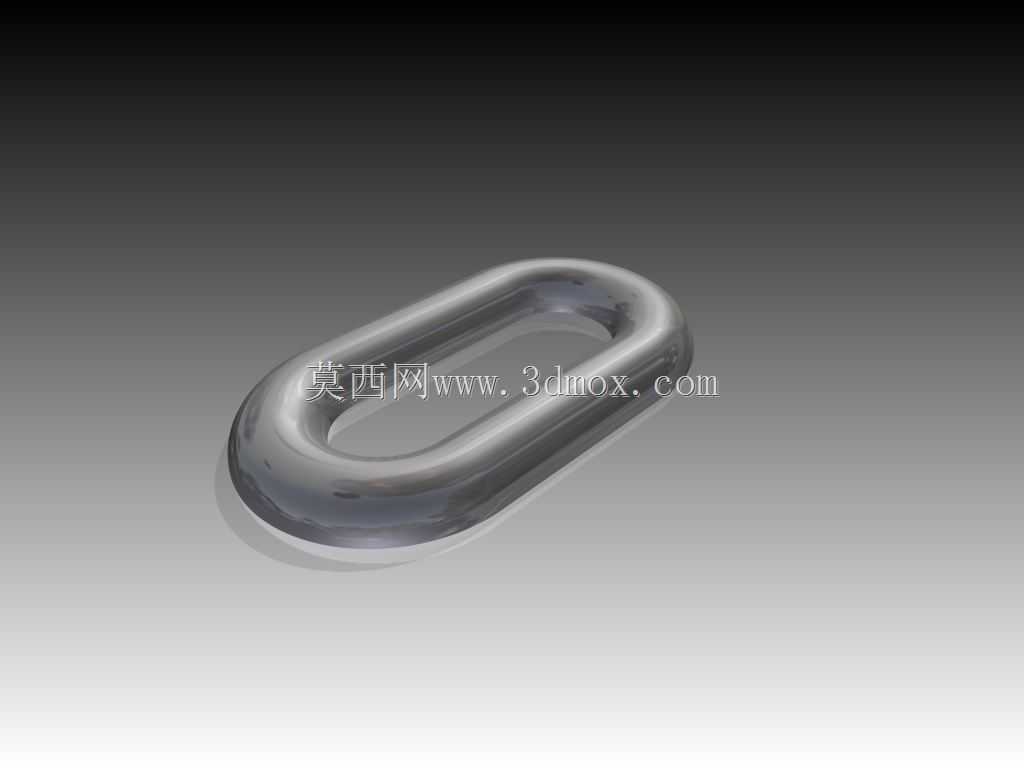

参数化长圆形起重输送链环结构

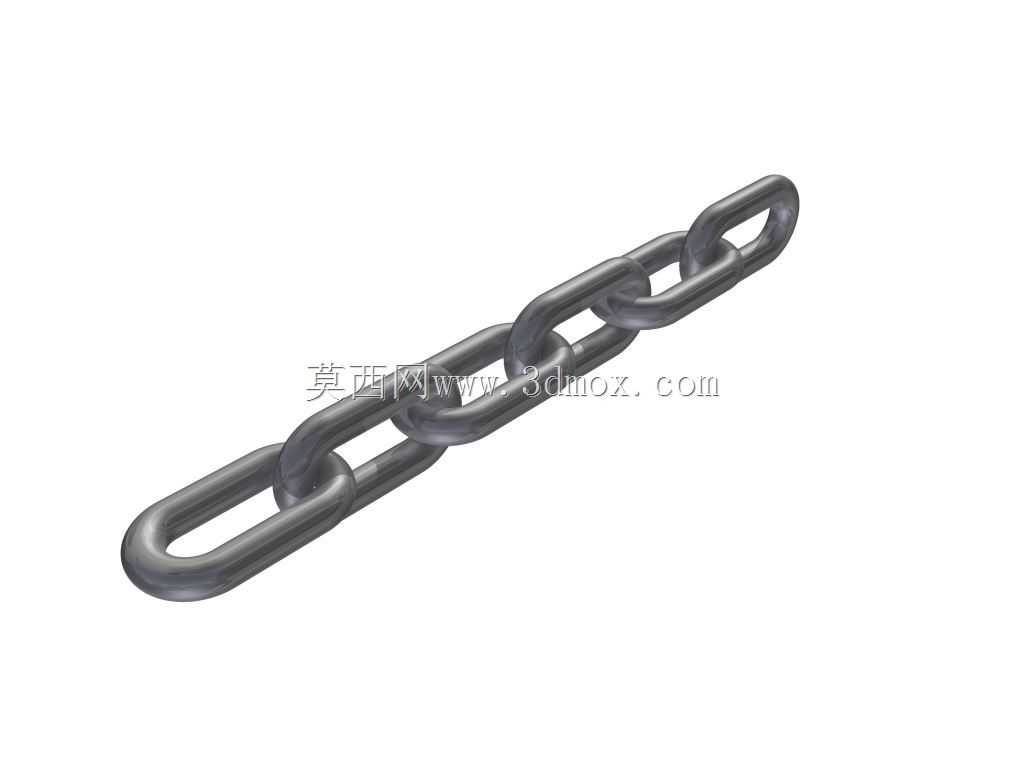

　　这类长圆形链环是链条传动、起重吊装、物料输送系统里的基础受力构件，日常在港口起重锚链、矿山刮板输送机、工业悬挂输送线、重载拖拽设备上都能见到同结构的部件，区别于精密传动用的滚子链，这类无螺栓普通链环结构更侧重抗冲击、耐磨损的重载受力表现，没有额外的销轴连接结构，单环自身形成闭合受力回路，相邻链环互相嵌套铰接，能在多维度方向实现弯折传动，适配链轮啮合、导轮导向的多种走线路径。设计这类参数化链环时，首先要明确核心受力方向，链环直段部分是相邻环体的接触承压区，圆弧过渡段是拉伸载荷下的应力集中高发区，建模时要严格控制环体截面的圆度，以及直段与圆弧段的相切连续性，避免出现折角造成的应力突变，参数化建模逻辑下，可通过调整环体内孔长轴、短轴尺寸，

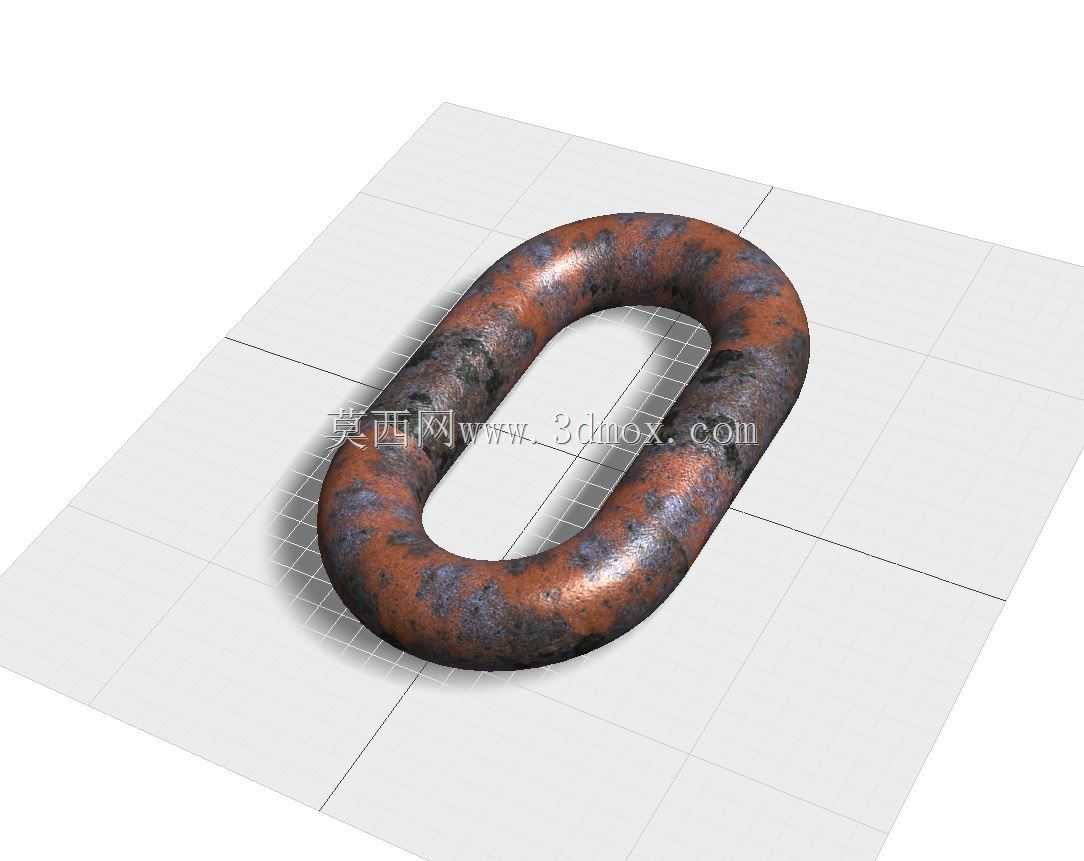

　　以及环体自身截面直径，快速生成不同载荷等级的链环规格，覆盖从小型轻型悬挂输送到大型重载起重锚链的尺寸跨度，本次设计的链环截面直径19毫米，环体外轮廓长轴尺寸185毫米，属于中等载荷级别的通用链环规格。从安装适配边界来看，这类链环搭配的链轮齿槽弧度要与环体圆弧段完全匹配，啮合时接触面积要覆盖环体圆弧段三分之一以上周长，避免局部压强过大造成早期磨损失效，相邻链环嵌套后铰接间隙控制在环体截面直径的2%-3%区间，间隙过小会造成铰接转动卡滞，在多弯折路径下出现附加内应力，间隙过大则会造成传动冲击，运行过程中产生明显抖动与噪音。表面做锈蚀质感的处理是为了还原实际工况下的使用状态，真实作业环境中链环长期暴露在户外、矿浆、潮湿粉尘环境里，

　　表面会形成氧化层与磨损痕迹，建模时还原这类细节能更好验证装配干涉、运行轨迹模拟的真实度，避免理想化光滑模型在实际装配验证时忽略磨损余量带来的尺寸偏差。这类无螺栓整体式链环相比带连接销轴的分体链节，少了销轴脱落、销轴剪切失效的风险，整体锻造的结构力学性能更稳定，适合长期承受交变载荷、冲击载荷的作业场景，在参数化模型基础上调整尺寸时，要同步校核圆弧段的弯曲应力、直段的接触压应力，确保不同尺寸规格下的安全系数保持在同一区间，避免尺寸缩放后出现局部结构强度不足的问题。
