有轨电车行走轮组结构三维设计

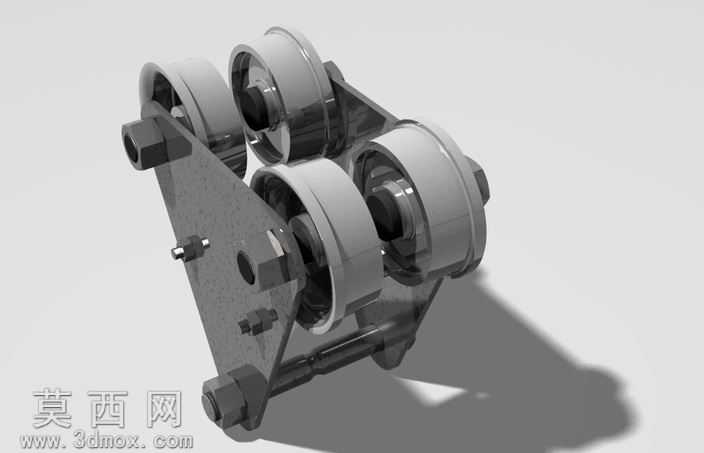

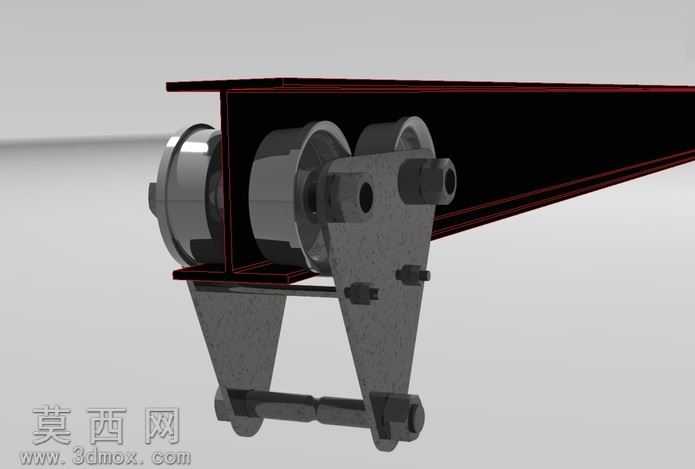

本作品为有轨电车配套行走轮组的三维结构设计，建模过程中严格遵循机械结构设计规范，对轮组的每一处装配细节都做了精准还原。建模阶段先完成核心轮体的参数化搭建，依据行走轮的承载需求设定轮缘、踏面的弧度与尺寸，保证轮体与轨道的配合精度，随后依次构建轮轴、轴承安装位、侧架连接板、紧固螺栓组件等附属结构，所有零件的尺寸公差、装配间隙都按照重型行走机构的设计标准设置，确保虚拟装配后不存在干涉问题。渲染阶段为不同零件匹配了对应材质，行走轮踏面采用高硬度耐磨合金钢材质，渲染时突出金属表面的淬火质感与细微加工纹理，侧架结构采用高强度铸钢材质，还原铸钢件哑光厚重的金属质感，螺栓、销轴等紧固件采用镀锌防锈处理的金属材质，表现出光亮的金属光泽，整体渲染光影柔和自然，清晰展现出轮组各部件的装配层次与结构细节。结构设计上，该轮组采用四组行走轮对称布置的形式，通过三角形侧架实现轮体的稳定连接，侧架上预留的安装孔位可与行走小车的梁体直接对接，配套的紧固组件可实现轮组与梁体的刚性连接，同时预留的调节结构可适配不同轨距的安装需求，满足有轨行走场景下的变距使用要求。设计思路围绕有轨行走机构的重载、平稳运行需求展开，重点优化了轮组的受力分布，让每一组行走轮均匀承载上部载荷，避免偏载导致的轮体异常磨损，同时简化了装配流程，所有紧固件均采用标准件设计，方便后期的维护与零件更换，整体结构紧凑，承载能力强，可直接应用于起重机小车、有轨输送设备的行走机构设计参考，也可作为机械结构教学的演示案例，帮助学习者理解有轨行走轮组的装配逻辑与受力特点。
