手动行星齿轮搅拌传动机构结构设计

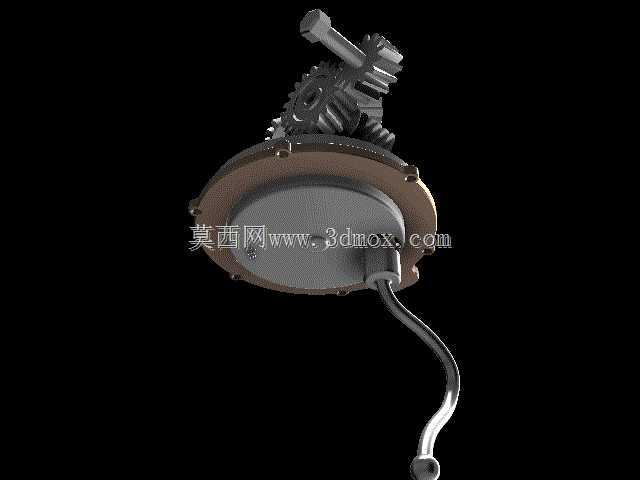

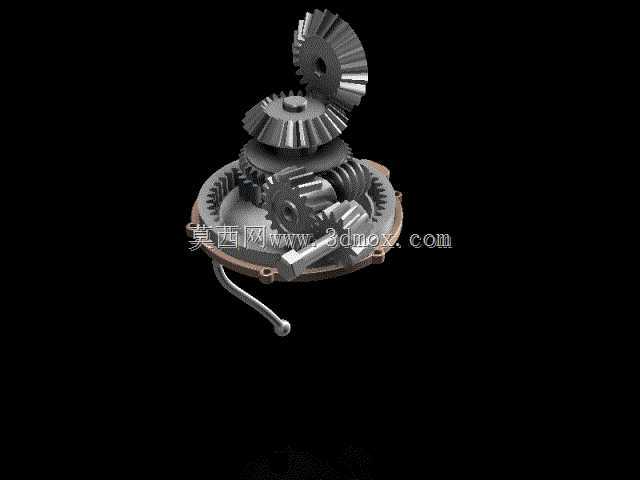

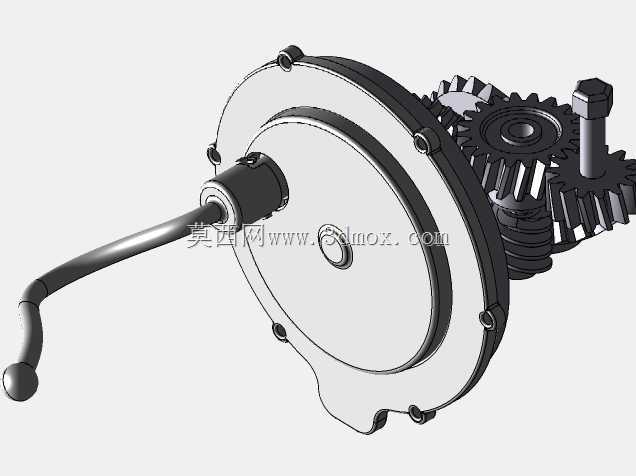

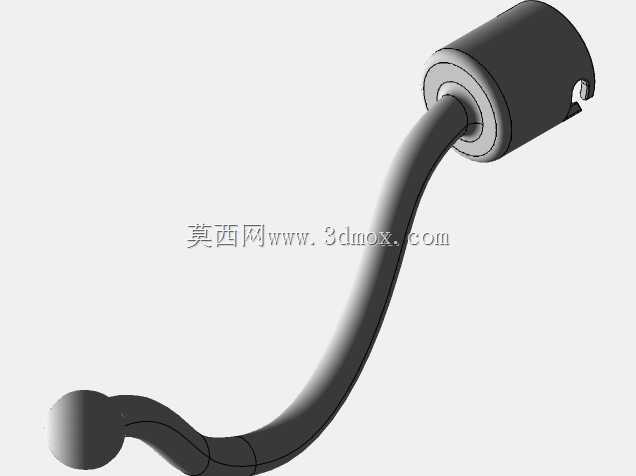

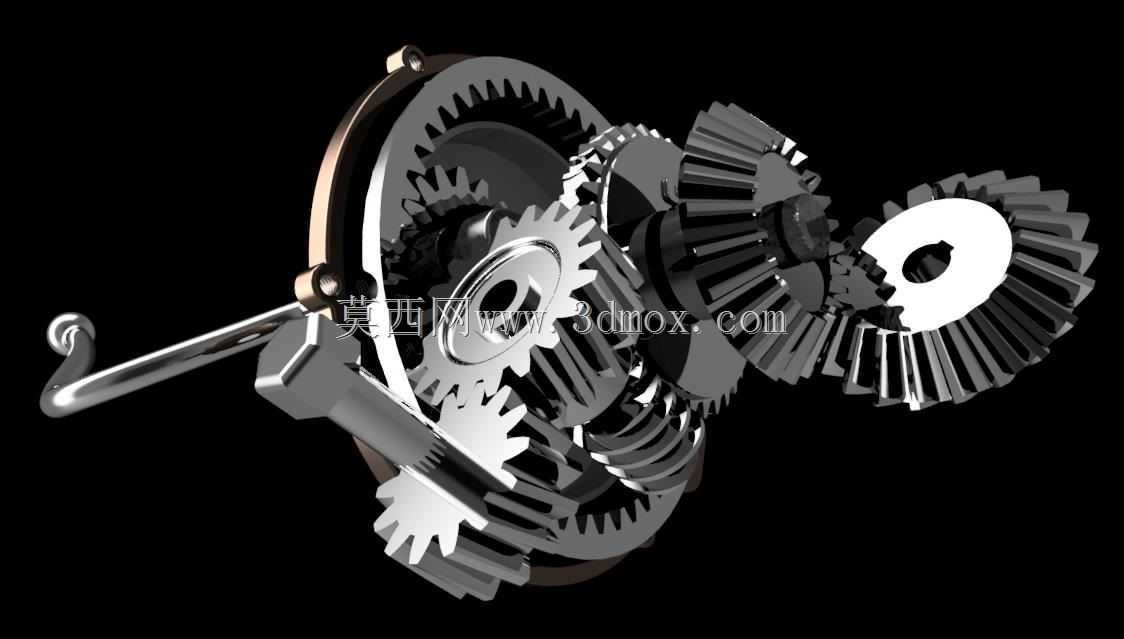

该行星搅拌机构主要面向小批量物料混匀、实验室小样调配、户外无供电场景下的简易搅拌作业需求，可适配食品酱料预混、涂料小剂量调配、化学试剂初步混匀等多种轻载搅拌场景，无需外接动力源即可通过手动输入实现稳定的搅拌动作输出，适配容积在5L以内的敞口搅拌容器使用。从实际用途来看，该机构通过行星齿轮系的传动特性，可在输入摇臂转动的过程中，同时实现搅拌端的自转与公转复合运动，相比普通单轴搅拌结构，能够有效覆盖容器内的边角区域，避免物料沉积在容器壁与底部位置，提升小容量物料的混匀效率，减少搅拌过程中的物料残留。在功能特性层面，该机构采用多级圆柱齿轮啮合的传动方案，输入摇臂的转动经过齿轮组的减速增扭后传递至搅拌输出端，操作时仅需较小的摇动力度即可带动搅拌端完成大扭矩输出，手动操作的负载强度更低；齿轮组外侧设置封闭的端盖结构，可避免搅拌过程中物料飞溅进入齿轮啮合区域，同时阻挡外界粉尘杂质侵入传动副，延长机构的使用寿命；输出端预留标准的搅拌桨安装接口，可根据搅拌物料的粘度特性更换不同形式的搅拌桨，适配低粘度液体到中等粘度膏体的不同搅拌需求。从设计思路来看，整体结构围绕紧凑化、轻量化的目标展开，所有齿轮均采用标准模数的渐开线圆柱齿轮，啮合重合度高，传动过程平稳无明显卡滞，摇臂采用符合人体工学的弯曲造型，握持操作时的施力角度更贴合日常使用习惯，降低长时间操作的疲劳感；端盖与齿轮基座采用周向均布的紧固件连接，拆装维护便捷，可快速完成齿轮润滑、零件更换等维保操作。在外形尺寸与安装边界上，该机构整体基座为圆形结构，安装时可通过基座边缘的固定点位与搅拌容器的上沿进行连接固定，安装后整体突出容器上沿的高度控制在合理范围内，不会对物料添加、搅拌过程观察造成遮挡；摇臂的转动半径经过优化设计，操作过程中不会与容器侧壁、周边放置的其他器具发生干涉，适配常规口径的圆柱形容器安装使用，无需对现有容器进行额外改造即可完成装配。
