复古手摇式商用碎冰设备结构设计

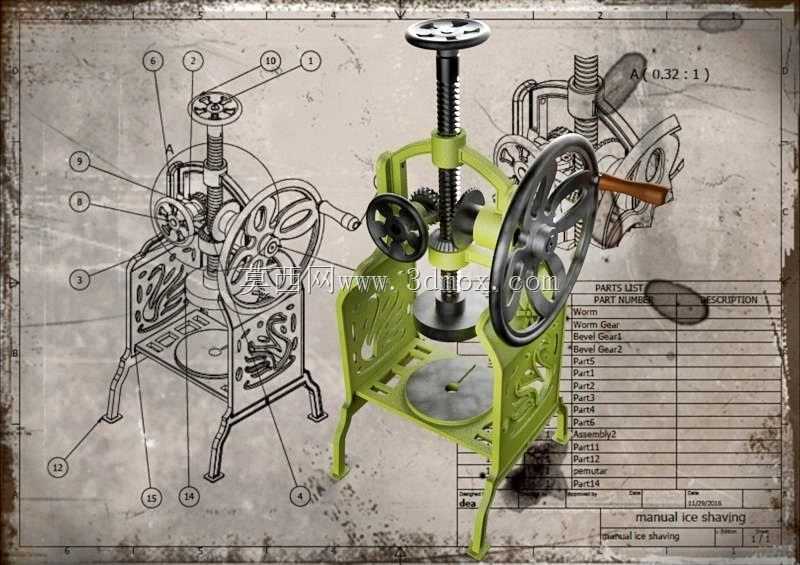

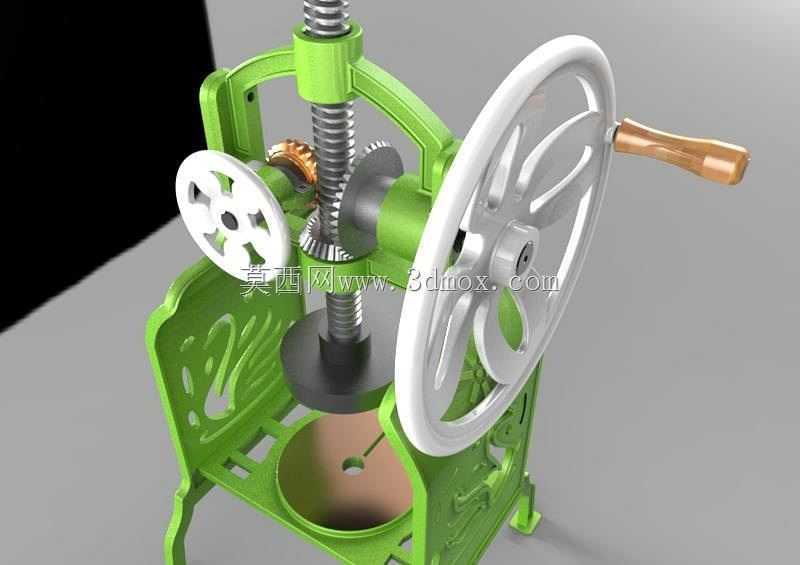

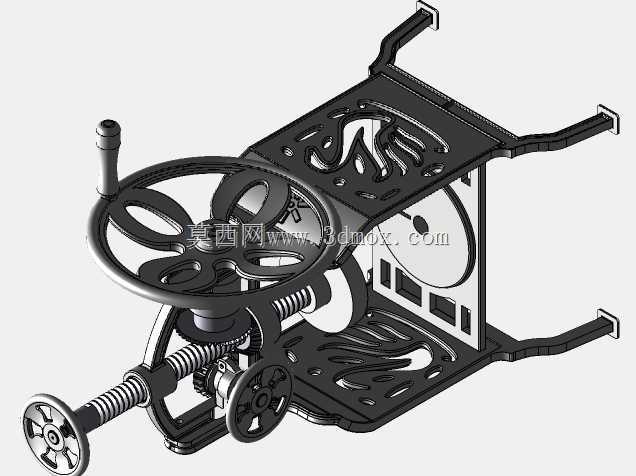

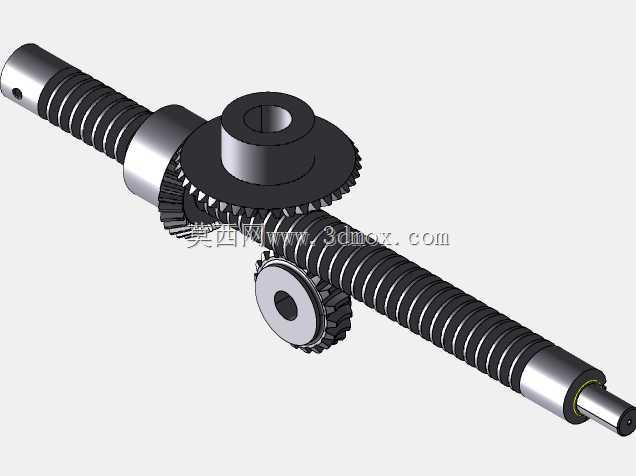

这款手摇刨冰设备主要面向线下冷饮门店、复古主题市集、传统冰品摊贩以及户外露营场景使用，无需外接电源即可完成冰块切削作业，在无供电条件的流动经营场景、怀旧风格餐饮空间中具备极强的适配性，能够稳定输出粗细均匀的冰屑，满足刨冰、冰沙、冰粥等各类冰品的原料制备需求。设备整体采用立式框架承载结构，底部预留平整的安装固定面，可通过螺栓锁紧在操作台面之上，作业过程中不会因手摇施力出现偏移晃动，整体安装边界控制在极小范围，不会占用过多操作台空间，适配多数商用摊位、门店吧台的尺寸要求。设备核心功能通过多级齿轮传动实现，顶部设置带防滑纹路的手轮用于下压固定冰块，侧方大直径手摇轮通过齿轮组将扭矩传递至底部刀盘，操作人员转动手轮时即可带动刀盘高速旋转切削冰块，侧方附加的小直径手轮可调节进刀量，以此控制冰屑的粗细程度，适配不同冰品的制作需求。设计过程中充分考虑手动操作的施力特性，大直径手轮的力臂设计有效降低了操作人员的施力强度，长时间作业也不易产生肌肉疲劳；机身外壳采用镂空装饰性筋条设计，既复刻了早期商用厨具的复古金属质感，又能减轻设备整体自重，同时为内部传动结构预留足够的散热空间，避免连续作业时齿轮组摩擦积热影响传动精度。设备的压冰机构采用带导向槽的螺杆传动结构，下压过程中运行平稳无偏移，能够牢牢锁定不同尺寸的方块冰、圆柱冰，切削过程中冰块不会出现打滑偏移，保障出冰均匀度；出冰位置预留足够的接冰空间，可直接放置常规尺寸的冰品碗盘接取冰屑，无需额外加装导流配件。整体结构全部采用纯机械传动设计，无任何电子元器件，故障率极低，日常仅需定期对齿轮、螺杆传动部位涂抹润滑脂即可长期稳定使用，维护成本极低，适配高频次的商用经营使用需求。机身的装饰性花纹兼顾了实用性与美观性，复古的金属外观既可以作为经营用的生产设备，也可作为主题餐饮空间的陈列道具，实现功能与展示效果的统一。
