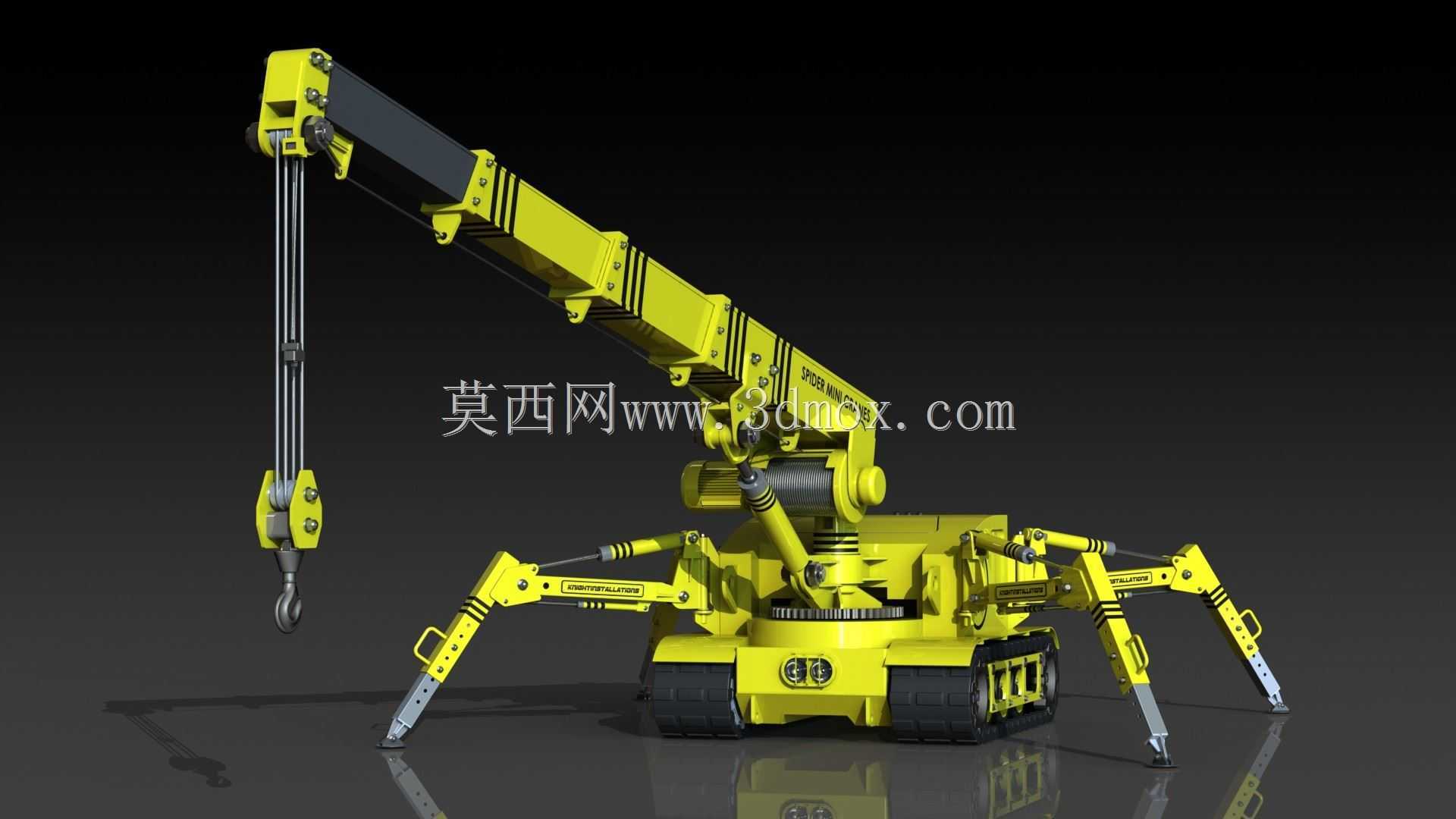

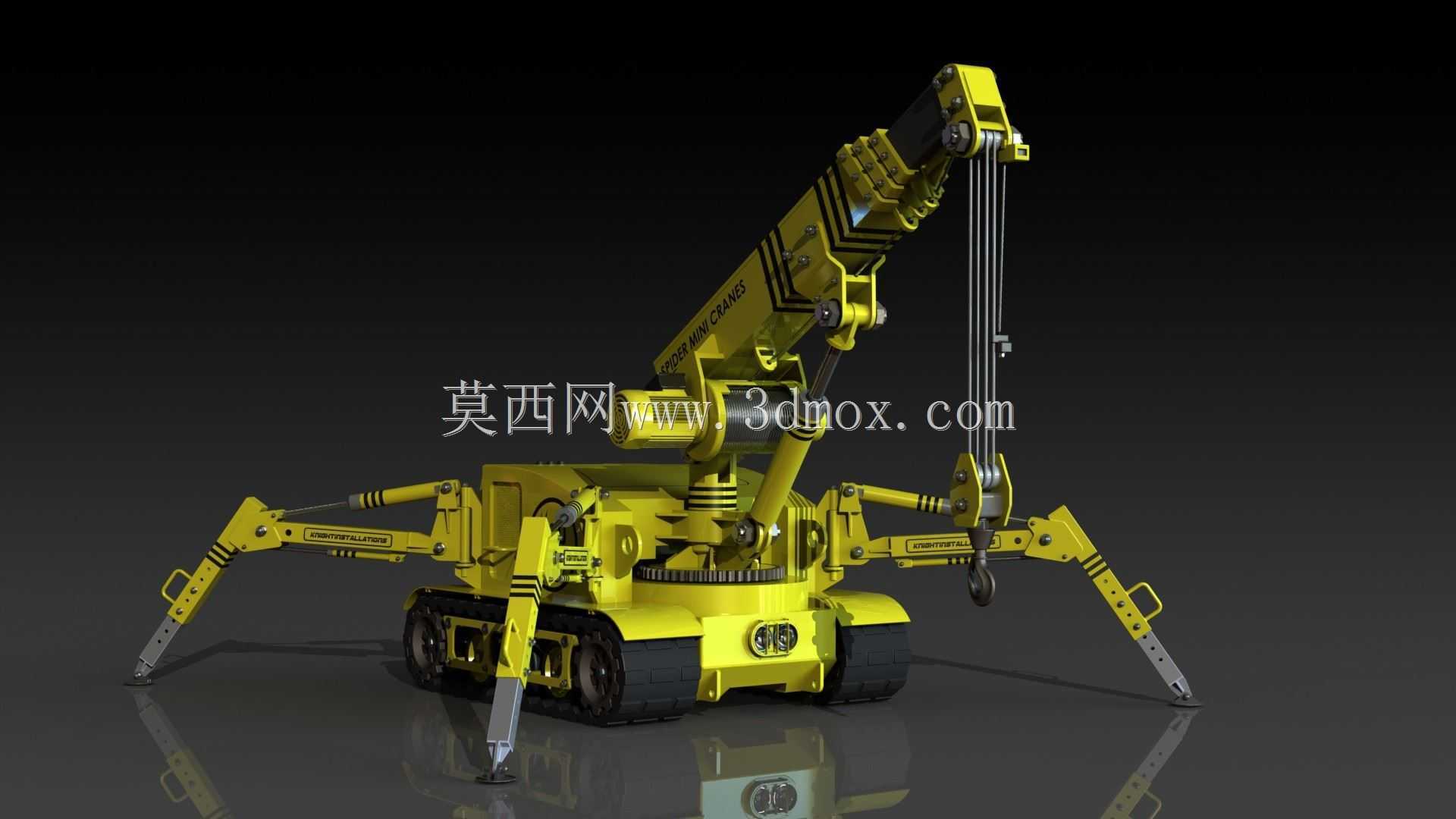

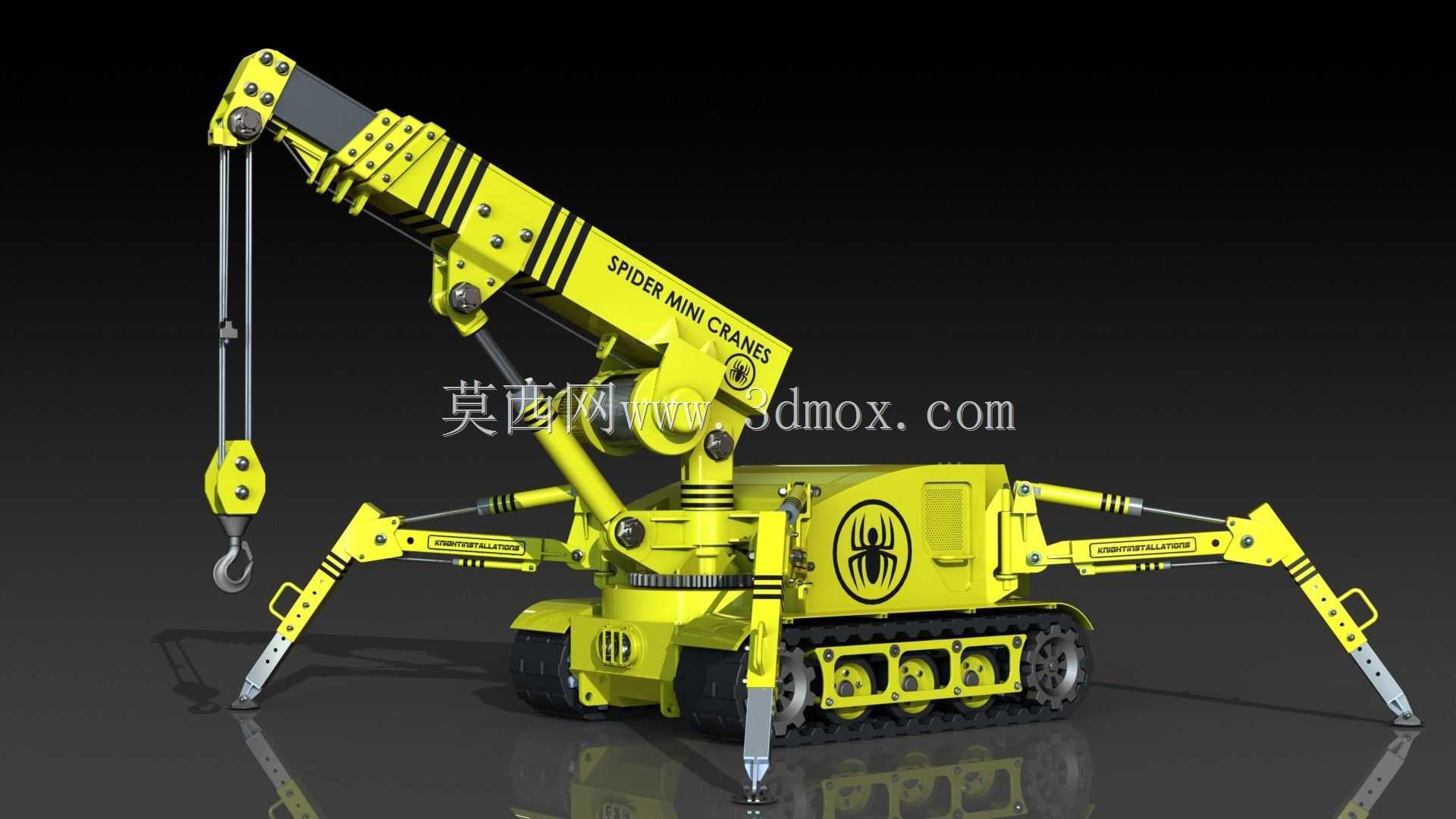

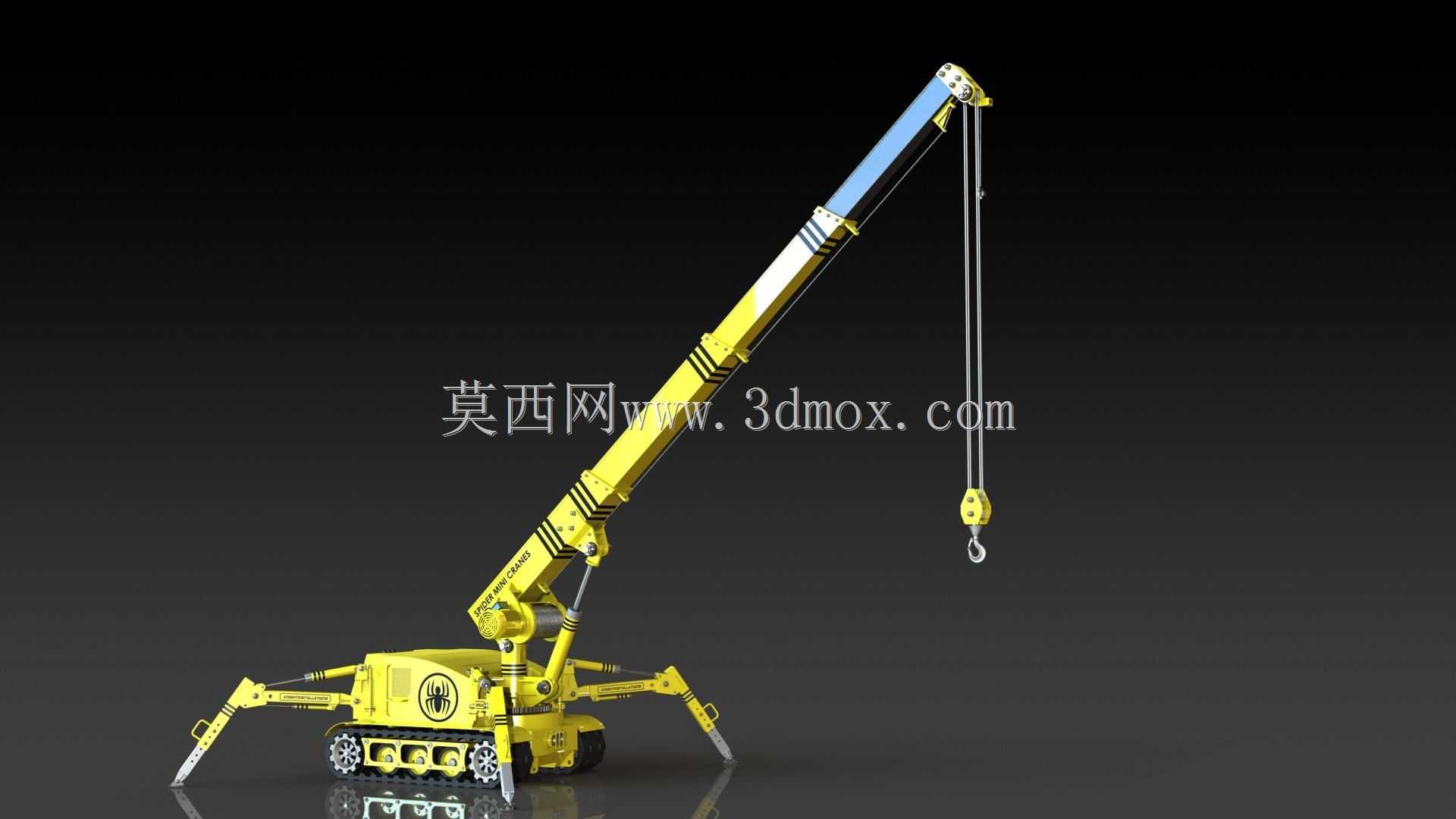

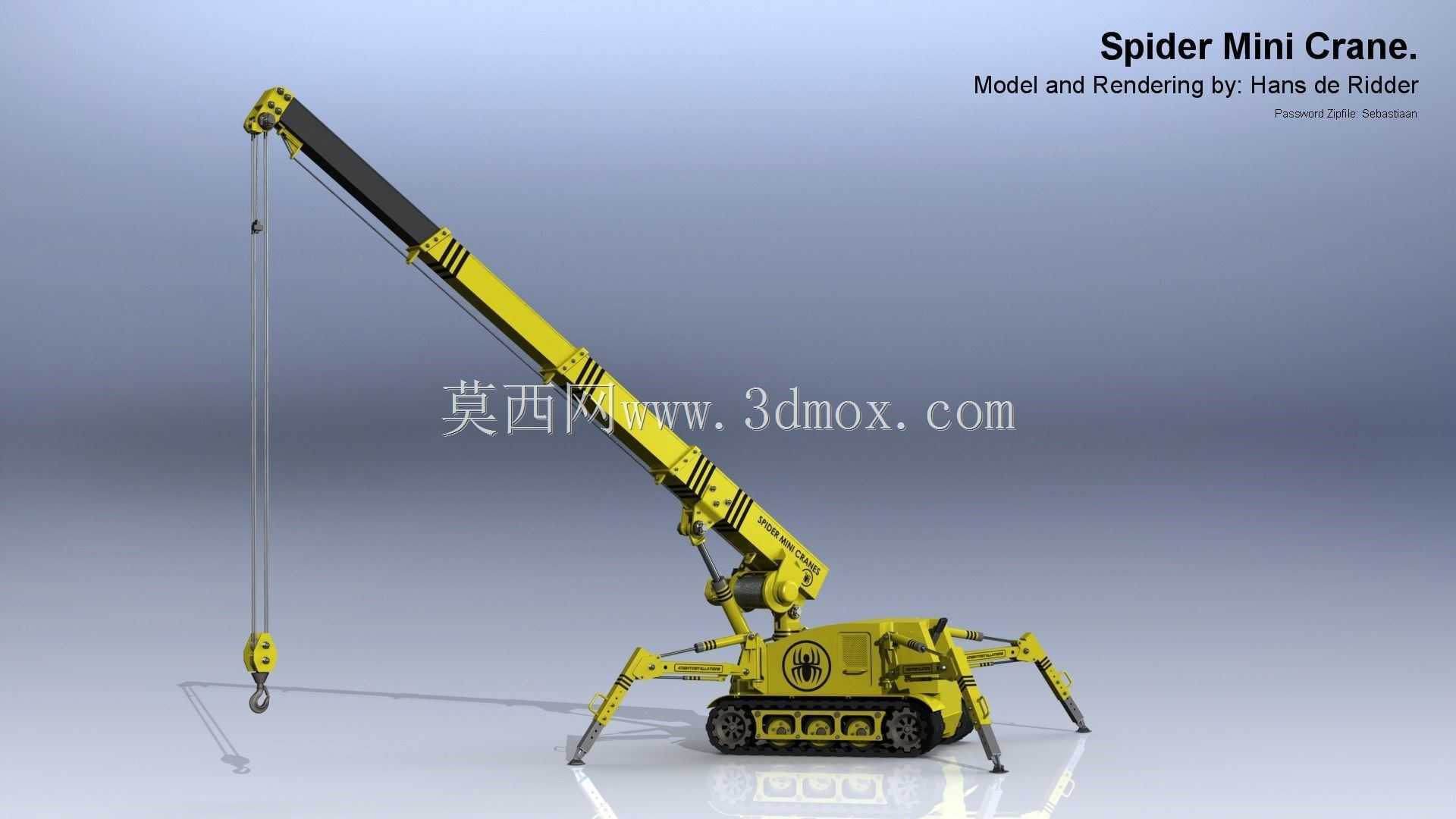

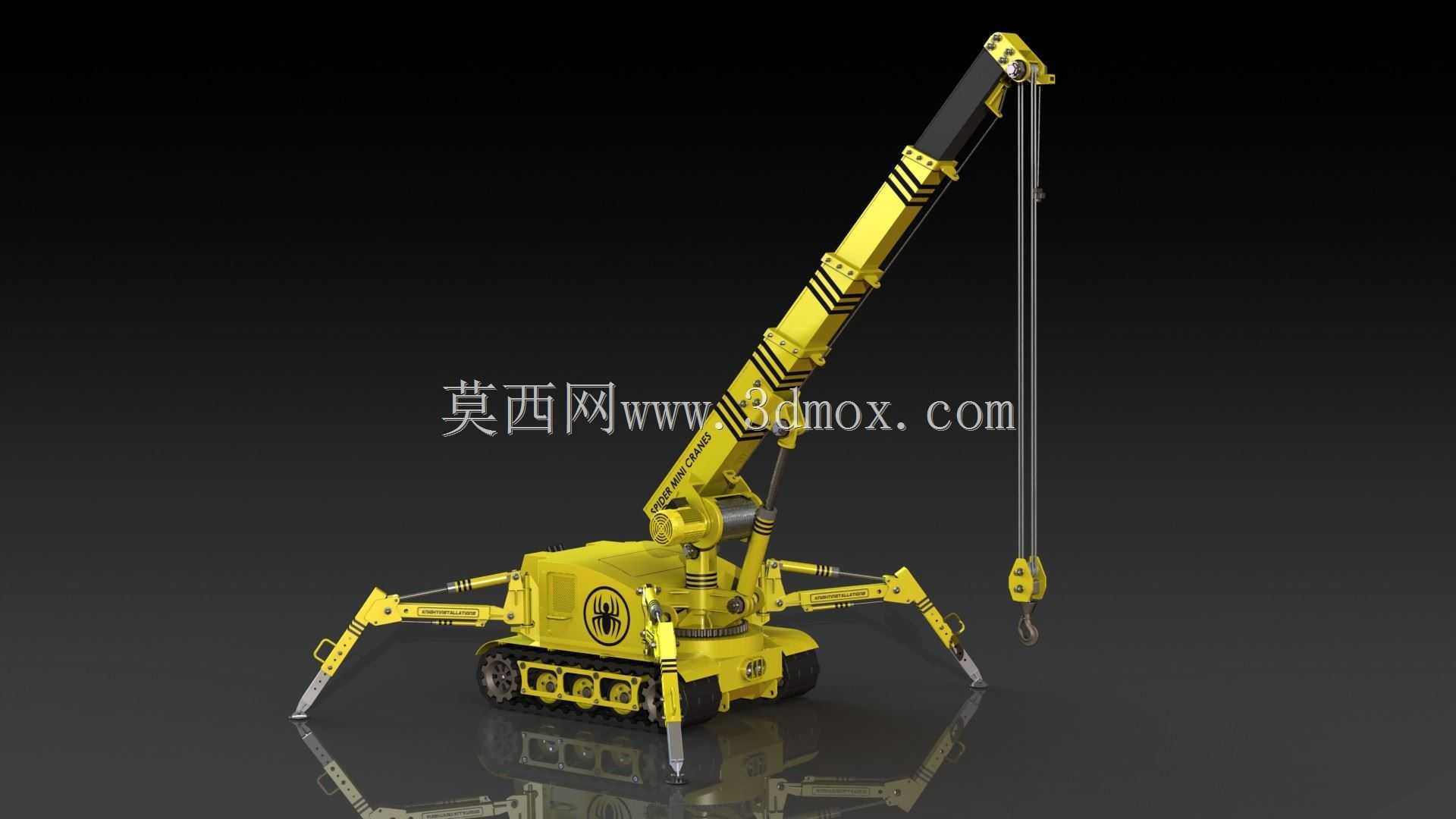

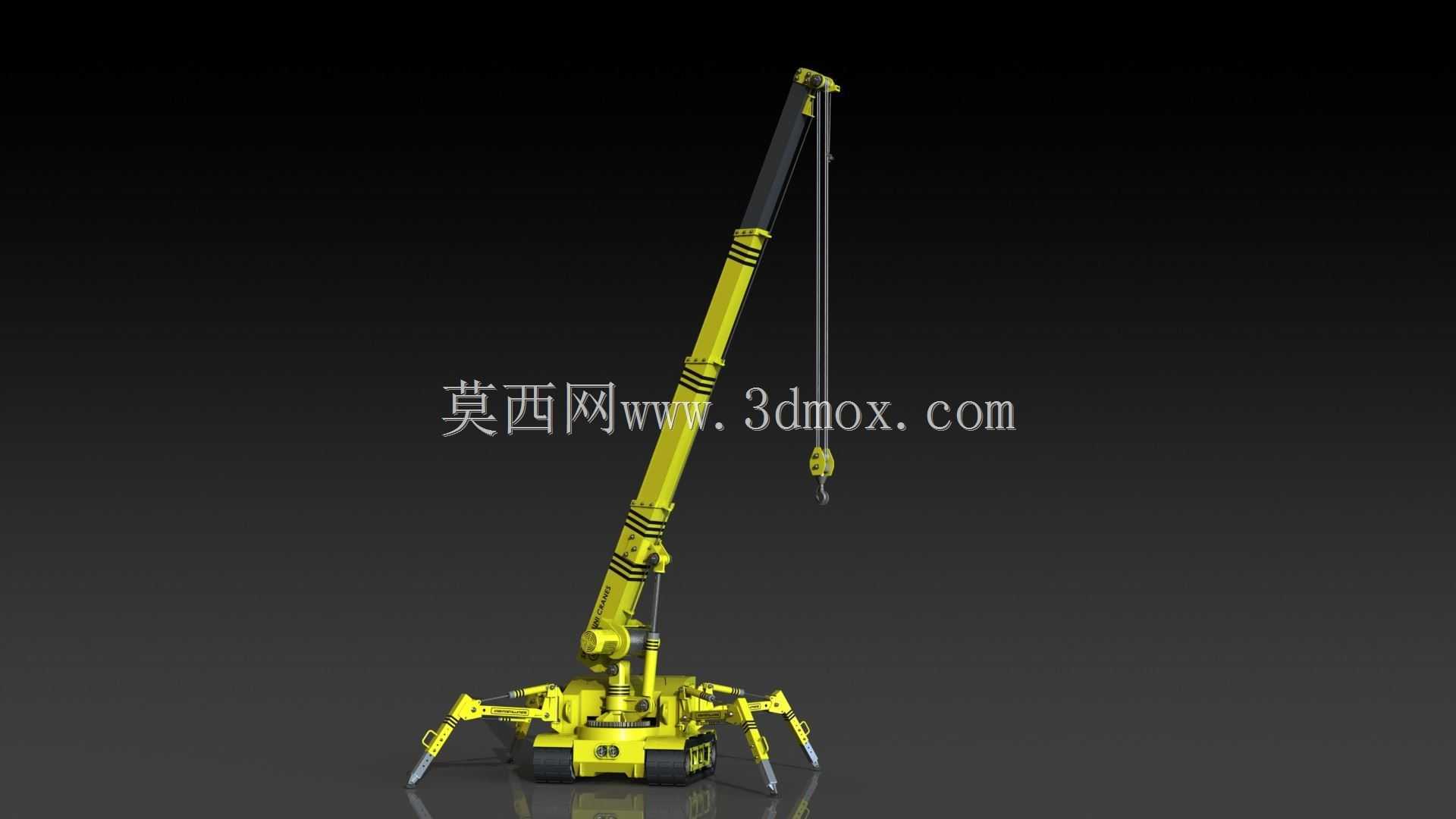

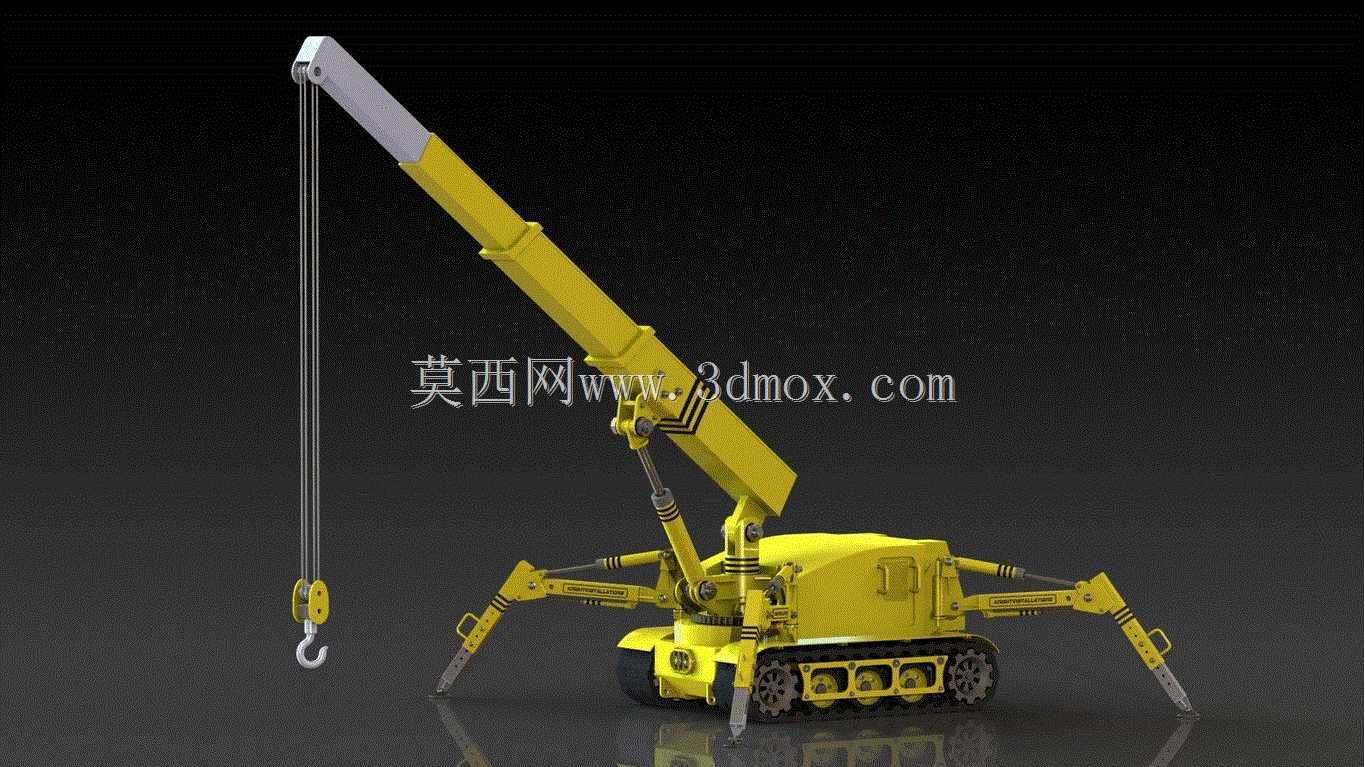

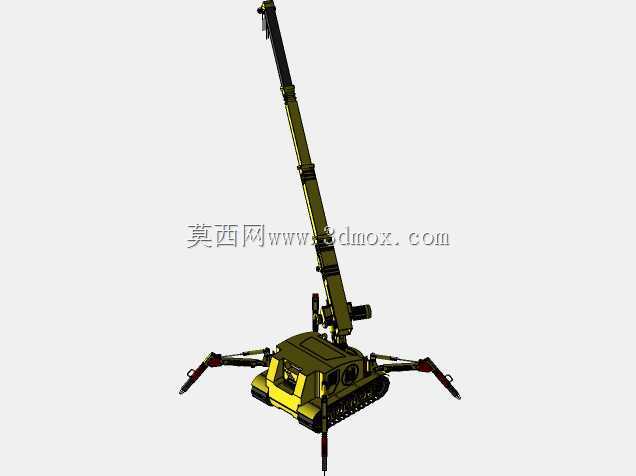

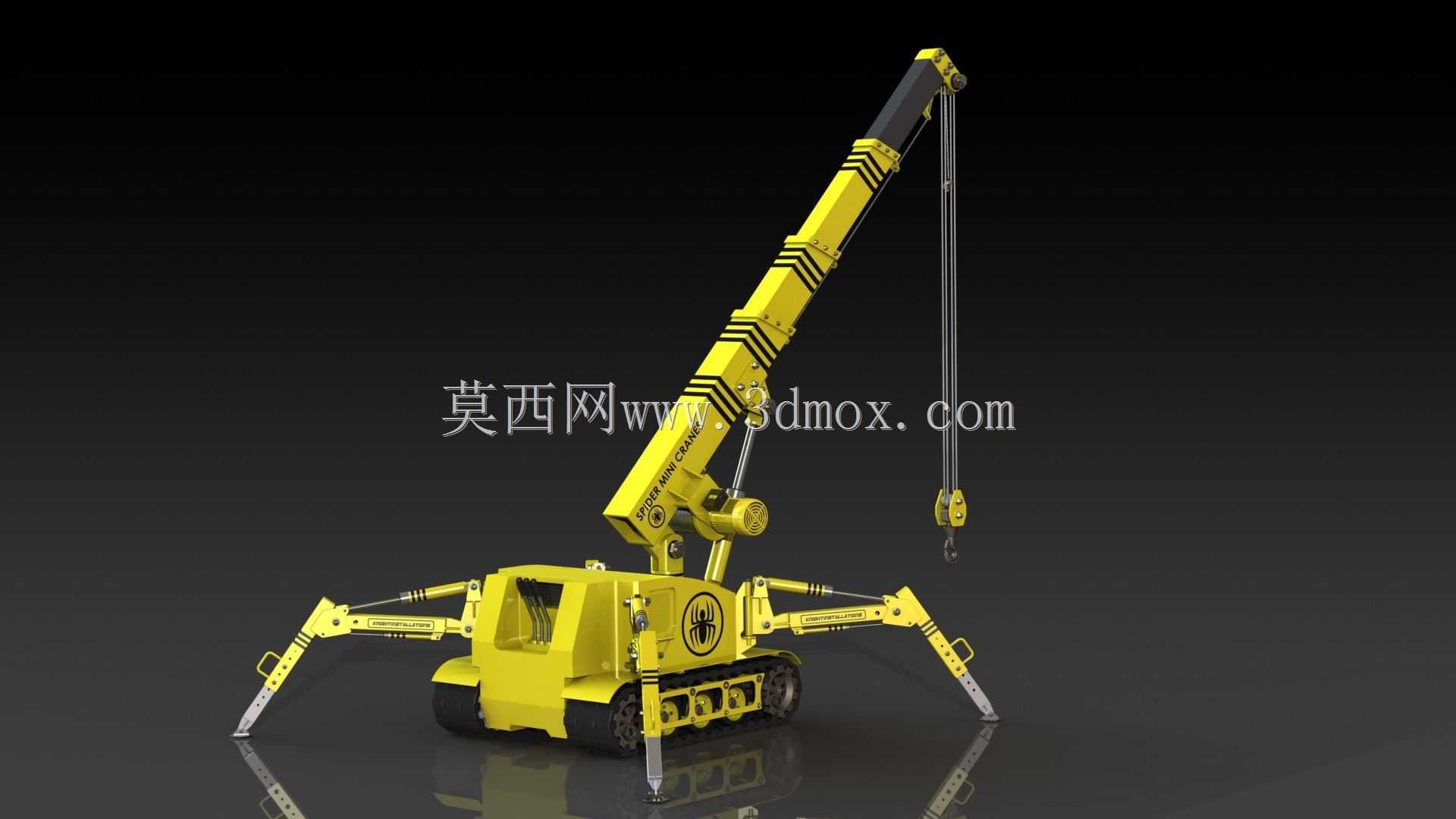

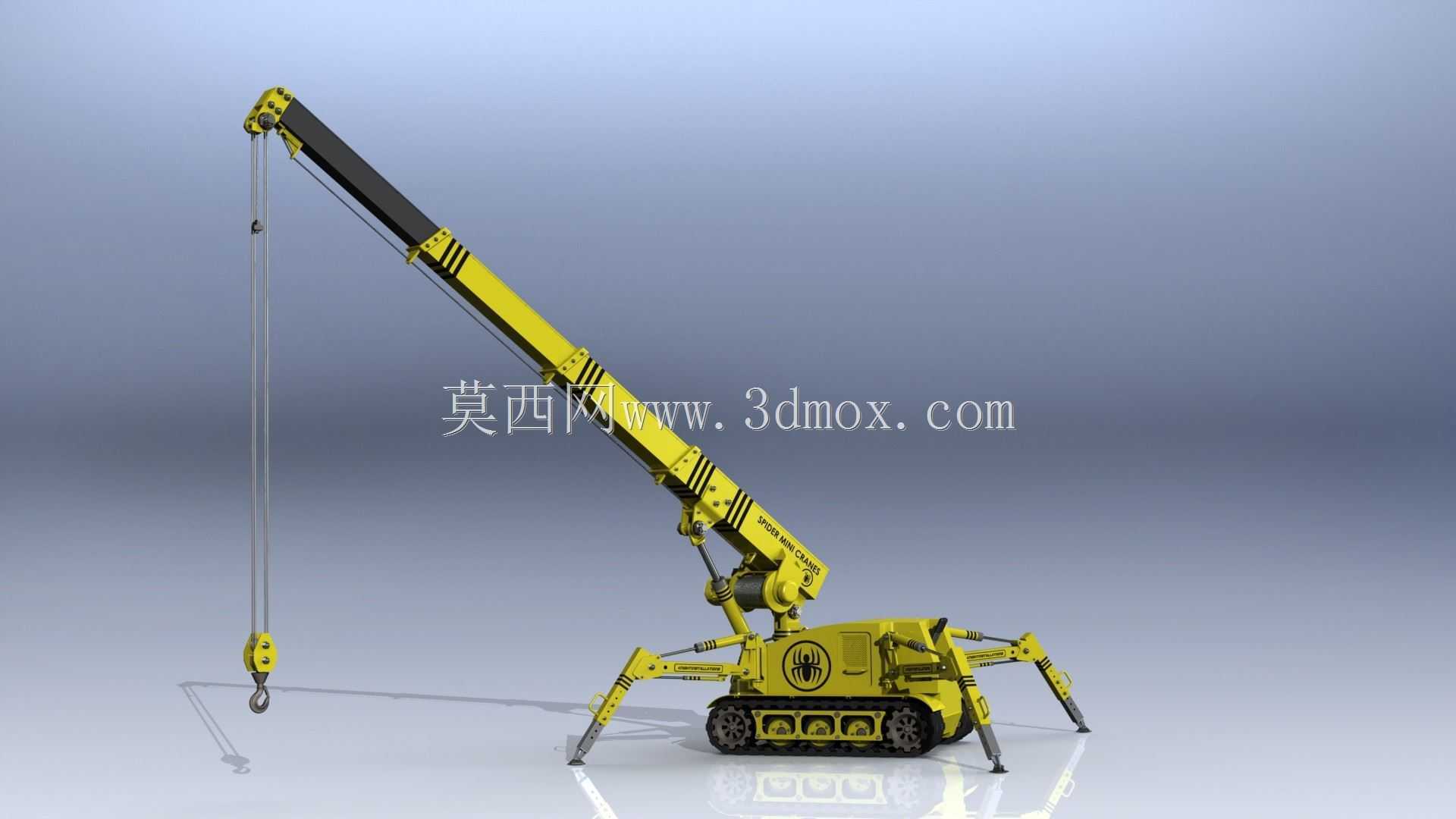

履带式微型蜘蛛吊作业设备结构设计

这款履带式微型蜘蛛吊，是针对狭窄空间起重作业场景开发的专用起重设备，主要适配室内场馆装修、老旧小区改造、狭小厂区设备移位、幕墙安装、园林景观吊装等常规大型起重机无法进入的作业场景，能够在宽度不足两米的狭窄通道内完成转场与就位，解决了传统起重设备受场地空间限制无法作业的痛点。设备采用履带式行走底盘设计，接地比压小，能够在松软地面、铺装完成的室内地面、临时硬化路面稳定行走，不会对已完工的地面面层造成压损，同时履带行走结构具备优秀的爬坡能力，可适应坡度不超过30%的作业场地，无需额外铺设行走辅助通道。设备的四条蜘蛛式可伸缩支腿采用多节段铰接设计，支腿展开角度、伸展长度可根据作业场地的实际空间独立调节，单条支腿配备独立的液压支撑油缸，支腿端部设置防滑支撑垫，作业前可通过调节各支腿的伸出量将设备机身调整至水平状态，即使在凹凸不平的场地、台阶边缘、狭窄基坑旁也能稳定支撑，最大程度拓展了设备的作业适配范围。起重伸缩臂采用多节箱型嵌套结构，内置高强度伸缩油缸与钢丝绳排绳系统，臂架截面采用优化的变截面设计，在保证臂架整体抗弯抗扭强度的前提下，尽可能降低臂架自身重量，提升有效起升载荷占比，臂架头部设置滑轮组与防旋转钢丝绳，搭配可更换的吊钩组件，能够根据作业需求更换不同额定载荷的吊具，适配从几十公斤到数吨不等的重物吊装需求。设备的上部回转机构采用全回转齿轮驱动结构，可实现360度连续回转，回转过程配备缓冲阻尼结构，避免回转启停时的吊重晃动，提升吊装对位的精准度。整体设计过程中，严格控制设备的收拢外形尺寸，收拢状态下整机宽度控制在1米以内，高度不超过2米，能够顺利通过标准门洞、电梯轿厢，可直接进入建筑内部楼层完成作业，无需拆解转运。液压系统采用负载敏感设计，可根据吊重负载自动调节液压输出流量与压力，在轻载作业时提升动作速度，重载作业时保证输出扭矩，同时降低不必要的能耗，各动作回路设置过载保护阀，避免超载作业引发的结构损坏与安全风险。操作区域设置在设备侧方，配备直观的操作手柄与状态显示装置，操作人员可清晰观察作业区域与吊重状态，同时预留遥控操作接口，可搭配无线遥控装置实现远距离操作，在存在视线遮挡、高危作业场景下，操作人员可站在安全位置完成全部吊装动作。
