起重机吊钩配套带法兰轴套结构设计

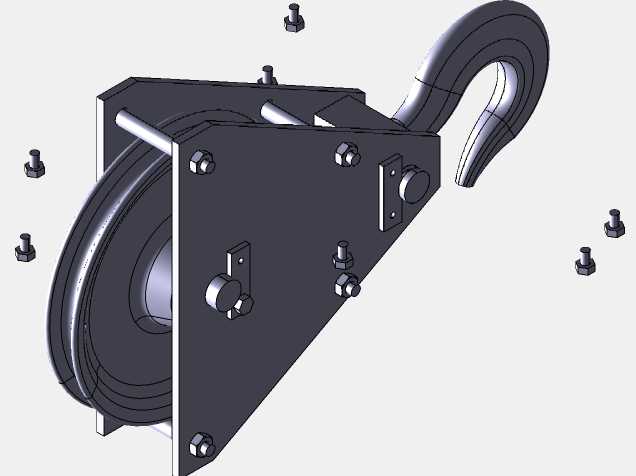

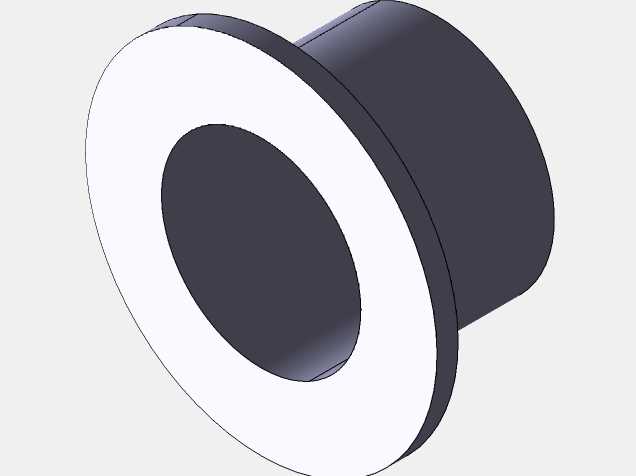

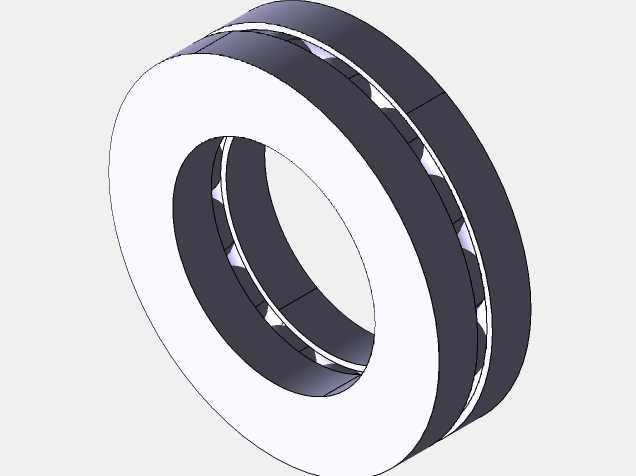

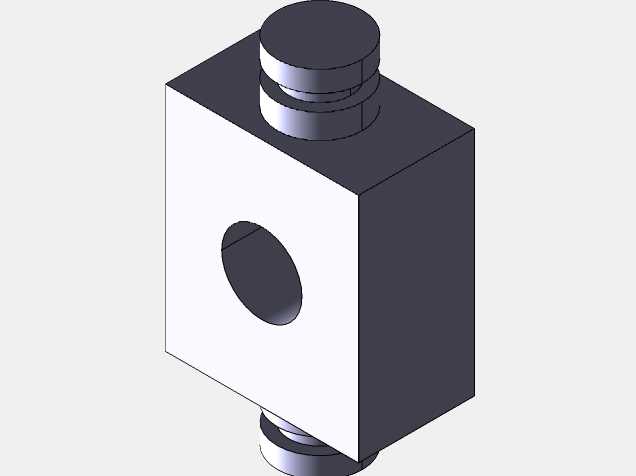

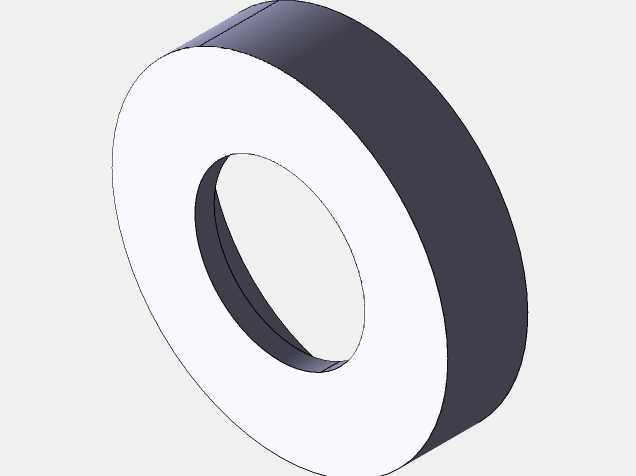

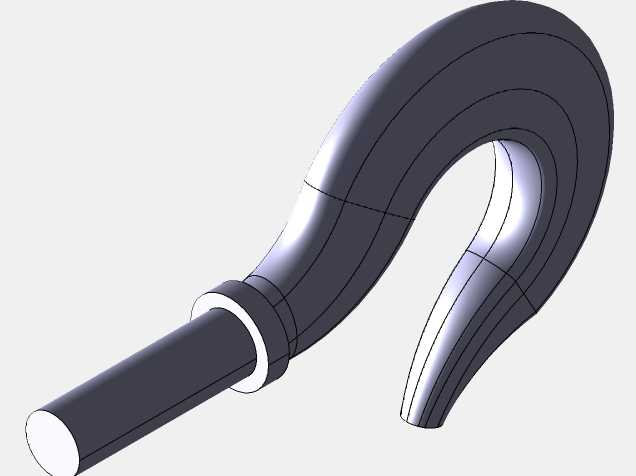

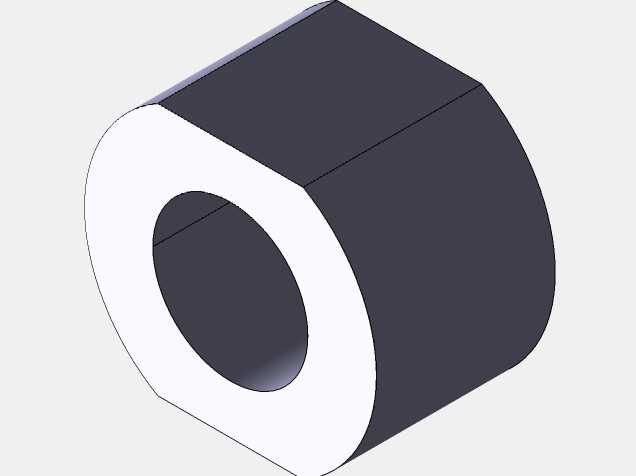

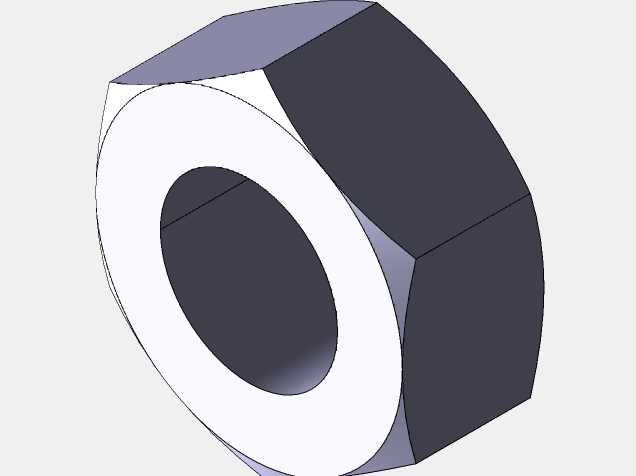

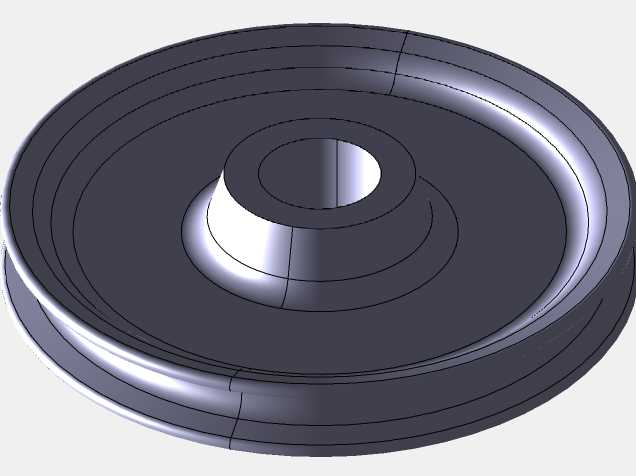

在起重作业的全场景覆盖中，无论是厂房内的重型设备吊装、港口码头的集装箱装卸、建筑工地的建材垂直转运，还是工矿企业的重型物料场内周转，起重机吊钩总成都是直接承接全部吊重载荷的核心受力部件，而本次设计的带法兰衬套结构，正是吊钩总成中保障吊钩顺畅回转、分散局部应力、降低核心构件磨损的关键配套零件。该零件的核心用途，是嵌套在吊钩横梁与吊钩杆部的连接配合位置，替代吊钩杆部与横梁安装孔直接接触，将吊钩回转过程中的滑动摩擦转化为衬套内壁与杆部、衬套外壁与安装孔之间的可控摩擦，避免核心承重的吊钩杆部、横梁孔在长期交变载荷与反复转动下出现磨损失效，大幅延长吊钩总成的整体服役周期，降低高空重载作业下的部件断裂、卡滞风险。从功能特性来看，该零件采用带单边法兰的台阶式筒状结构，法兰端的大直径端面可以在安装后贴合横梁安装位的外侧端面，起到轴向定位作用，避免衬套在吊钩受侧向拉力、发生偏摆时出现轴向窜动甚至从安装孔中脱出的问题；筒身部分的外径与横梁安装孔采用过渡配合设计，安装后可与横梁孔紧密贴合，不会出现相对转动，所有回转动作的摩擦面集中在衬套内壁与吊钩杆部之间，便于后期维护时仅更换衬套即可恢复配合精度，无需更换成本更高的横梁或吊钩本体。设计过程中，首先围绕吊钩总成的额定承重载荷进行受力核算，衬套的壁厚取值充分考虑了重载下的径向挤压力、起升制动时的冲击载荷，避免壁厚不足导致衬套受压变形卡滞吊钩转动；法兰端的厚度设计兼顾了轴向承压能力与安装空间限制，既保证法兰端面能承受吊钩偏摆时的轴向推力，也不会因法兰过厚占用过多横梁外侧的装配空间，影响吊钩螺母、防脱卡板等其他配件的安装。内壁的工作表面设计有合理的表面粗糙度要求，既保证吊钩转动时的顺畅度，也能留存少量润滑脂，形成持续的润滑膜降低摩擦阻力；筒身与法兰的衔接位置做了圆弧过渡处理，避免直角衔接处的应力集中，在长期受交变载荷时不会从衔接位置出现开裂。从安装边界来看，筒身的长度与横梁安装孔的深度完全匹配，安装后筒身端面不会突出横梁内侧的配合面，不会干涉吊钩杆部的推力轴承安装位；法兰端的外径大于安装孔直径，单边突出的宽度足够覆盖安装孔的边缘倒角区域，保证轴向定位的可靠性；中心通孔的直径与吊钩杆部的配合轴径采用间隙配合，预留了合理的润滑间隙与热膨胀余量，即便在户外低温环境或者长期作业导致部件升温的情况下，也不会出现配合过紧导致吊钩无法转动的问题。该结构的设计充分贴合起重作业的高可靠性要求，在不改动原有吊钩总成整体安装尺寸的前提下，大幅提升了回转部位的耐磨性能与维护便捷性，可适配多种规格的桥式起重机、门式起重机、流动式起重机的吊钩总成配套使用。
