汽车麦弗逊式前独立悬挂总成结构

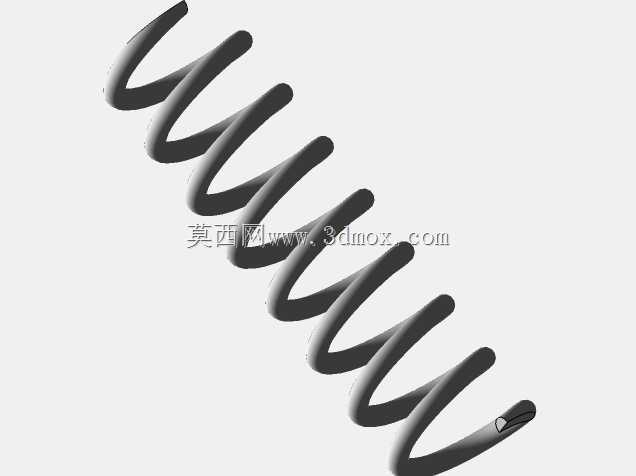

该结构为乘用车辆前置前驱布局常用的麦弗逊式前悬挂总成，主要应用于家用轿车、城市SUV等车型的前轮承载与导向系统，承担着车轮与车身之间的力传递、震动过滤、转向导向三大核心作用，是乘用车底盘系统中兼顾空间利用率与操控舒适性的核心部件。整套总成集成了轮毂单元、转向节、螺旋弹簧减震器一体支柱、横向稳定杆连接端、下摆臂以及副车架安装接口，在实际装车场景中，下摆臂通过橡胶衬套与副车架铰接，为车轮提供纵向与横向的定位约束，同时允许车轮随路面起伏做上下跳动；减震器支柱上端通过顶胶与车身翼子板内的减震塔连接，下端与转向节刚性固定，既承担了弹性元件的震动阻尼衰减作用，又作为转向主销的一部分，配合转向拉杆带动车轮完成转向动作。设计层面上，该结构将减震器与螺旋弹簧集成布置，大幅减少了悬挂系统所占用的横向机舱空间，为发动机舱内的动力总成、散热系统、转向机构留出充足布置余量，同时相比双叉臂悬挂减少了上部摆臂的结构，整体零件数量更少，装配工序更简便，有效控制了整车制造成本。在功能特性上，螺旋弹簧负责承载车身垂直载荷，缓冲路面传来的大跨度冲击，减震器内部的液压阀系则通过油液节流作用抑制弹簧的多余往复弹跳，让车轮在经过颠簸路面后快速恢复贴地状态，保证轮胎抓地力；转向节集成了轮毂轴承安装位、刹车卡钳安装座、下摆臂球头连接孔、减震器夹紧孔以及转向拉杆球头安装位，是整个悬挂的受力枢纽，所有路面作用力、转向力、制动力都通过转向节传递到各个杆件。安装边界方面，该悬挂总成的减震器上端安装点间距、下摆臂前后衬套中心距、轮距参数均匹配A级家用车的底盘宽度，轮毂中心到减震塔安装面的垂直行程预留了180mm的上下跳动余量，转向节的极限转角设计为内侧42度、外侧33度，满足整车最小转弯半径的设计要求，同时各杆件的运动包络经过校核，在车轮上下全行程跳动、极限转向的工况下，不会与轮罩内衬、刹车管路、驱动半轴发生运动干涉。整套结构的受力路径经过多轮仿真优化，在过弯侧倾工况下，减震器支柱与下摆臂共同承受侧向力，横向稳定杆通过连接端传递左右轮的载荷差，有效减小车身侧倾角度，提升过弯稳定性；在制动工况下，下摆臂纵向衬套提供足够的纵向刚度，抑制刹车点头现象，同时衬套的径向柔度又能过滤路面传来的细碎震动，隔绝胎噪与路面冲击传递到驾驶舱，兼顾了操控稳定性与乘坐舒适性。
