汽车推杆式双横臂独立悬挂结构设计

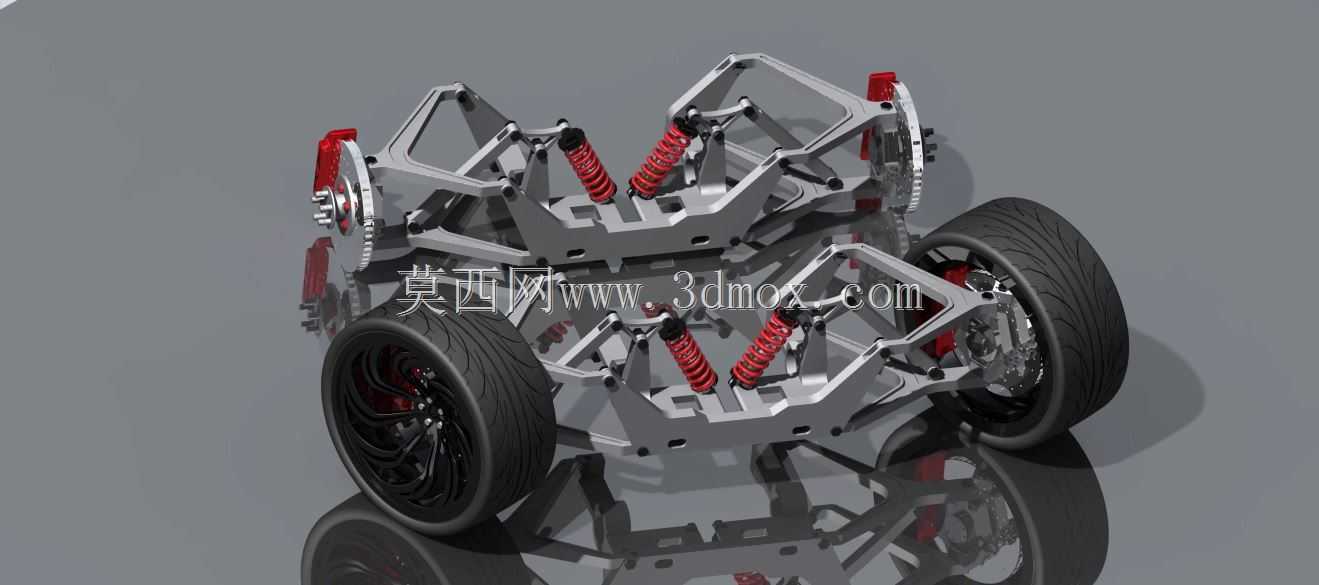

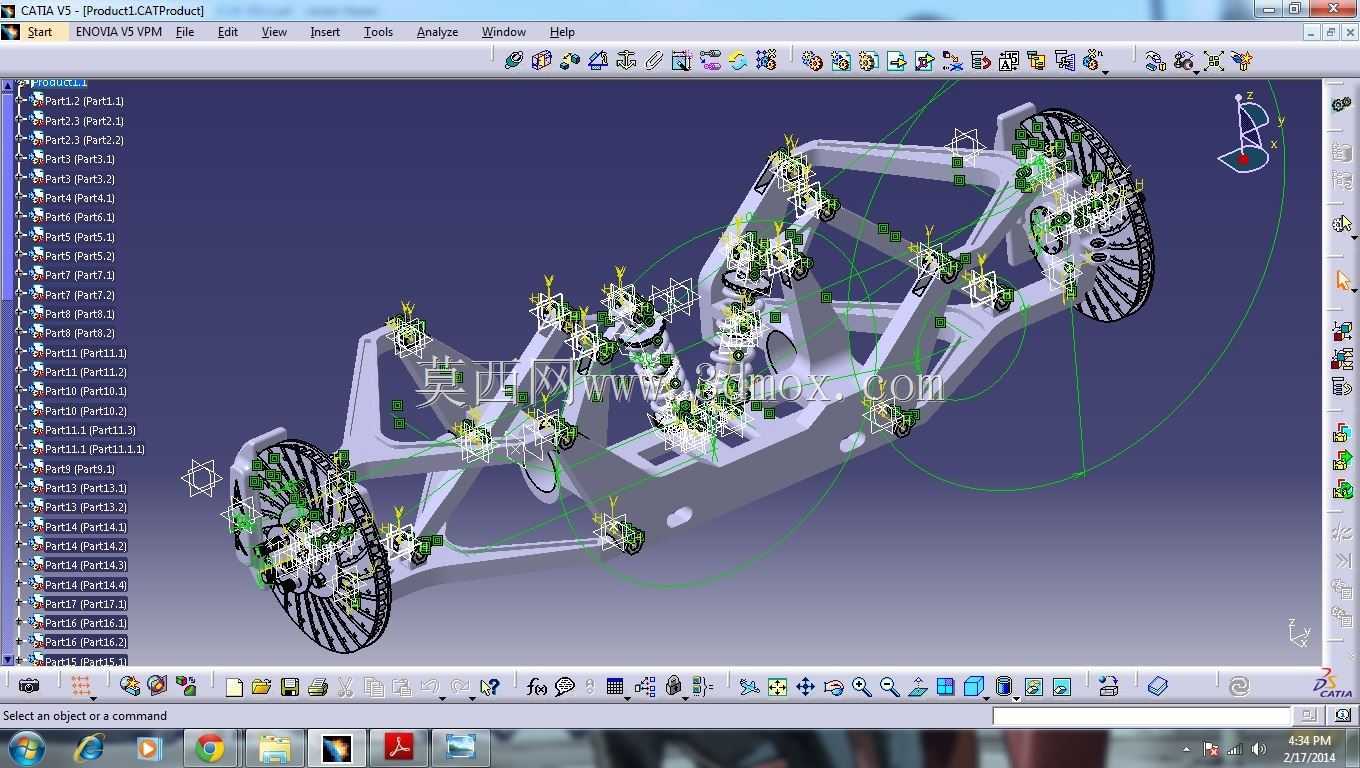

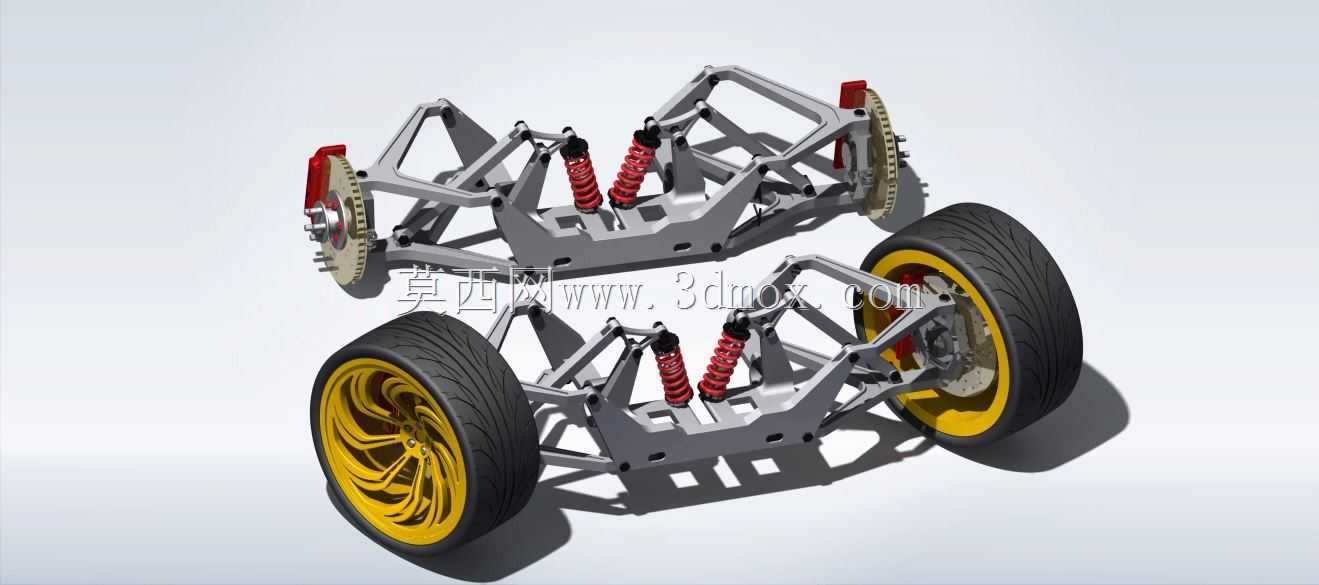

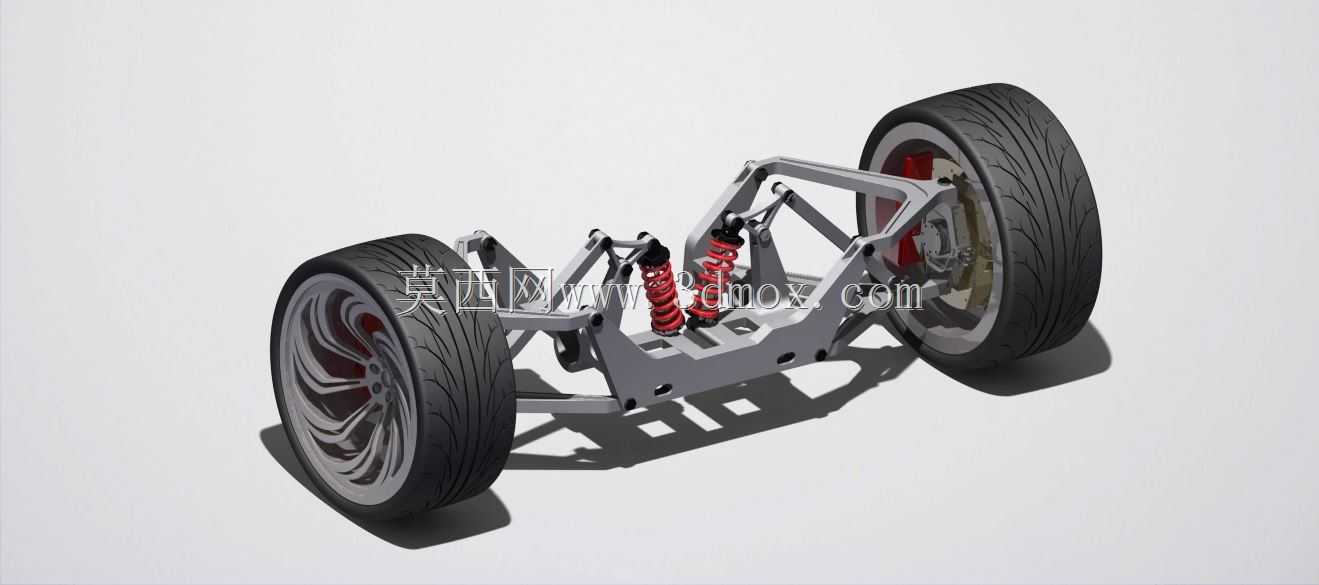

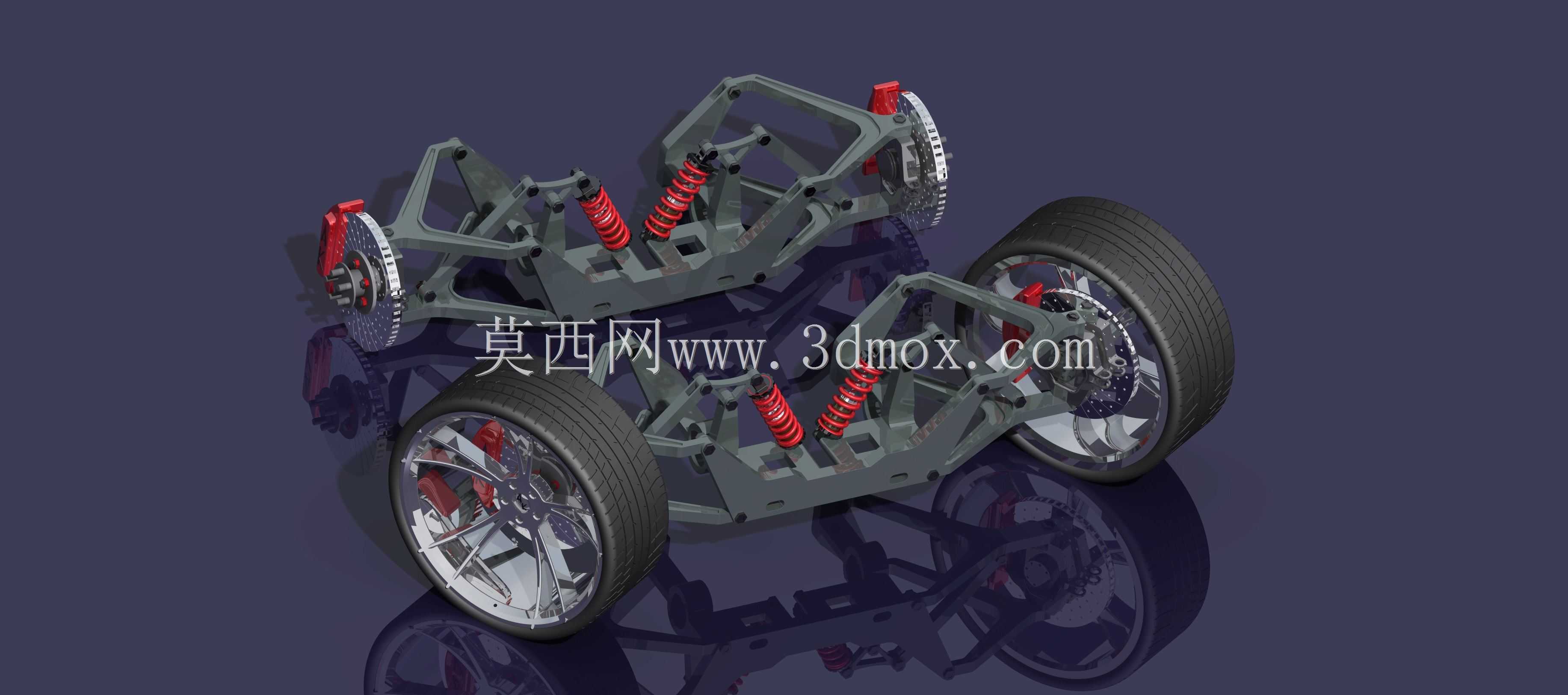

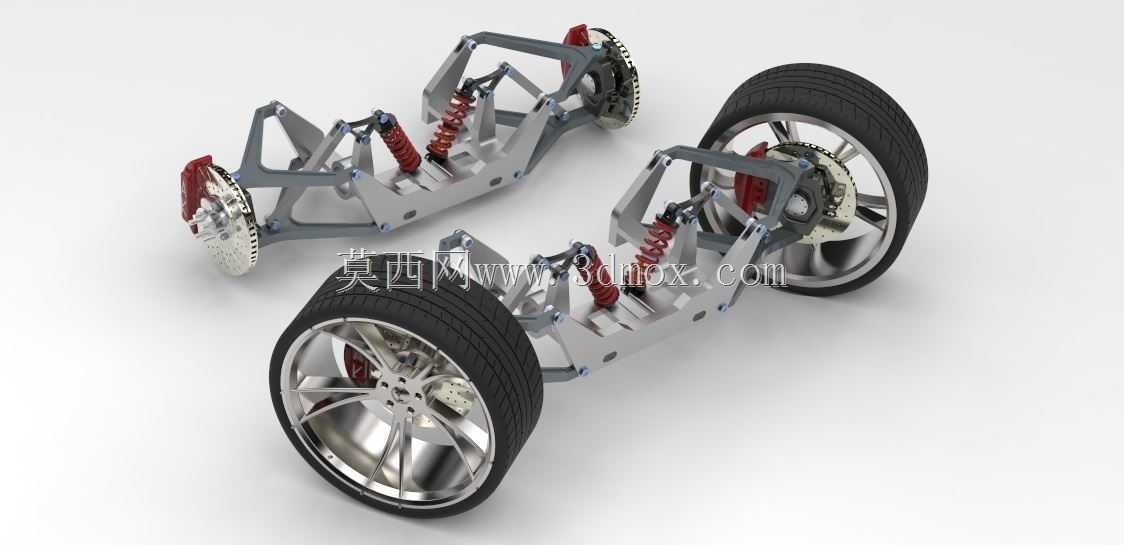

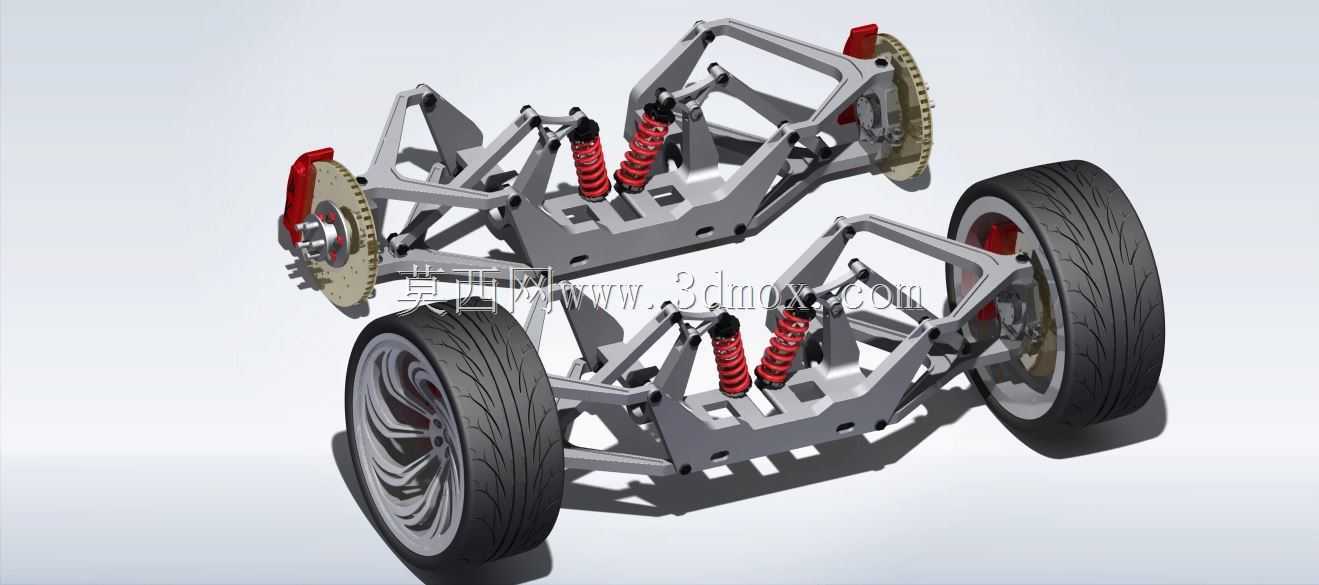

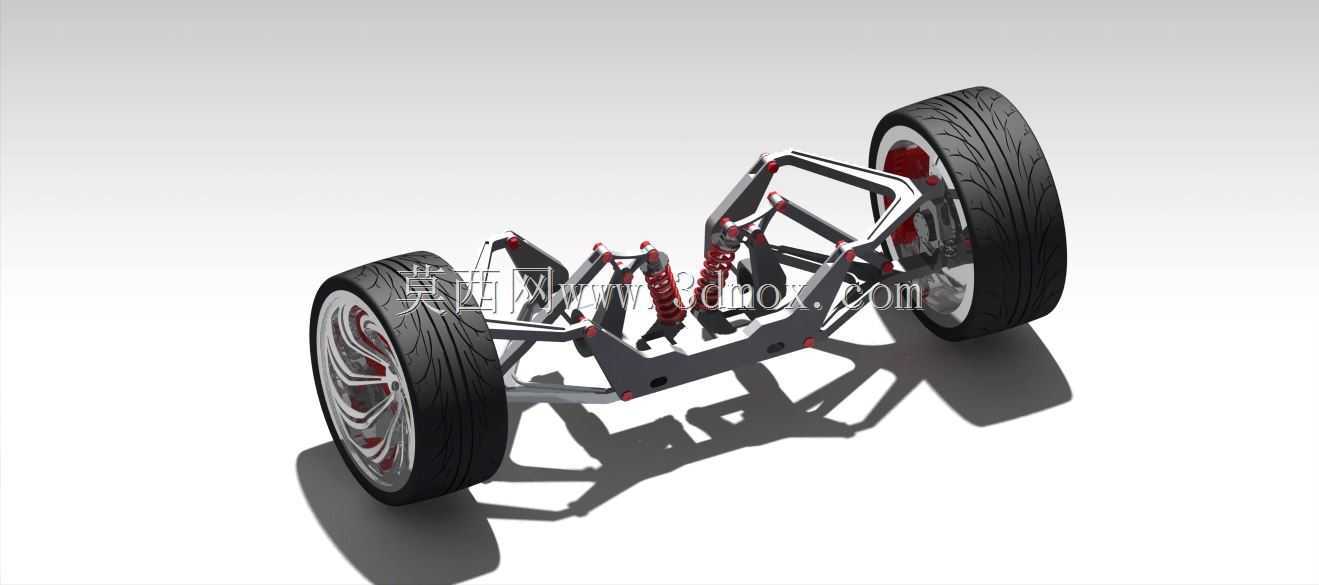

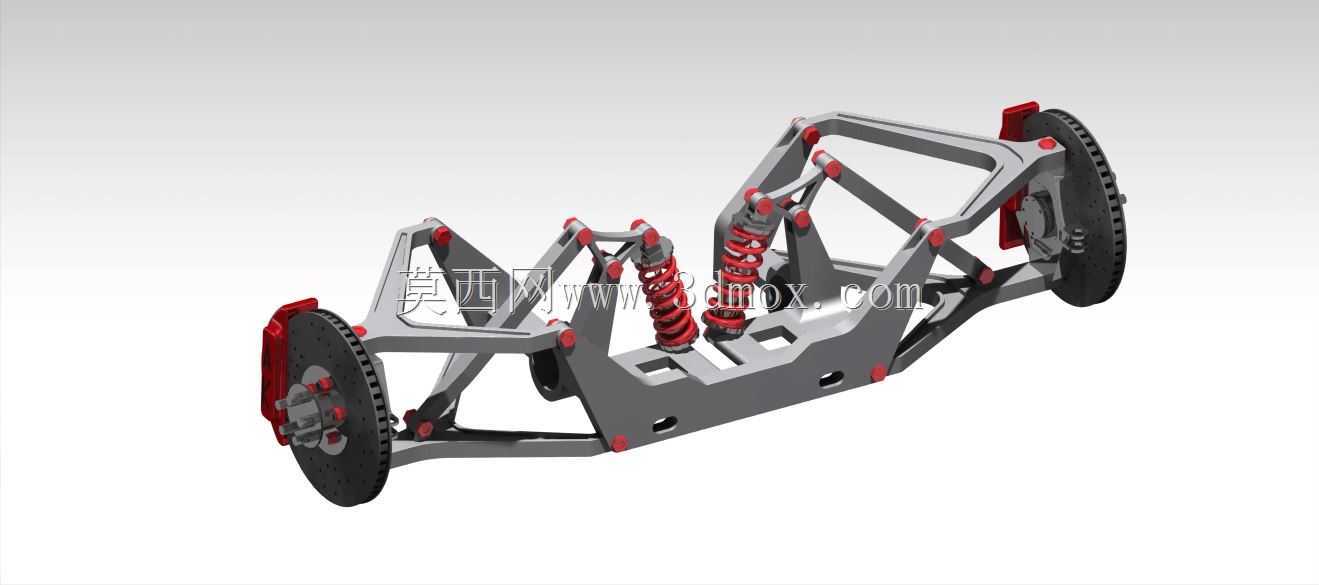

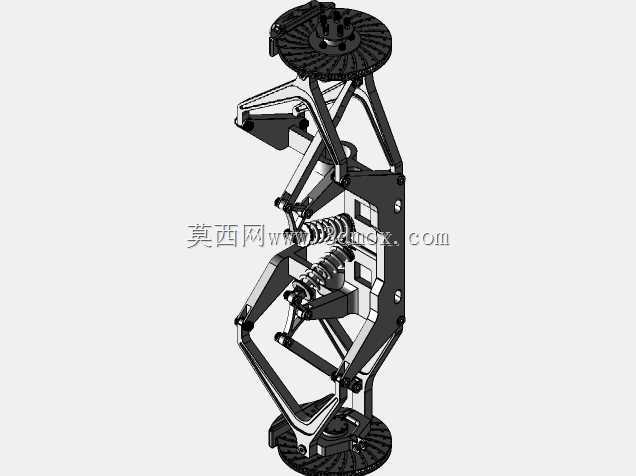

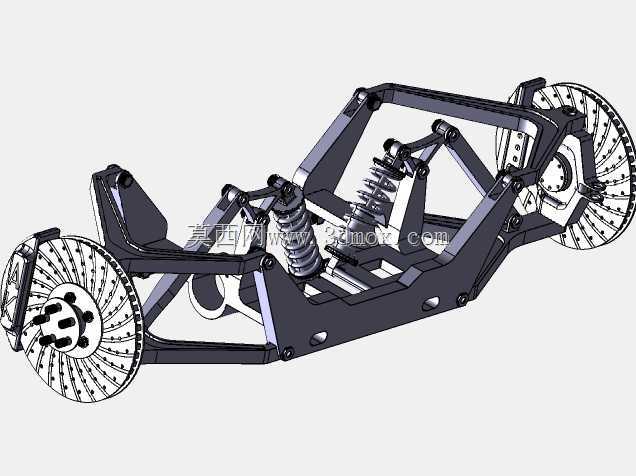

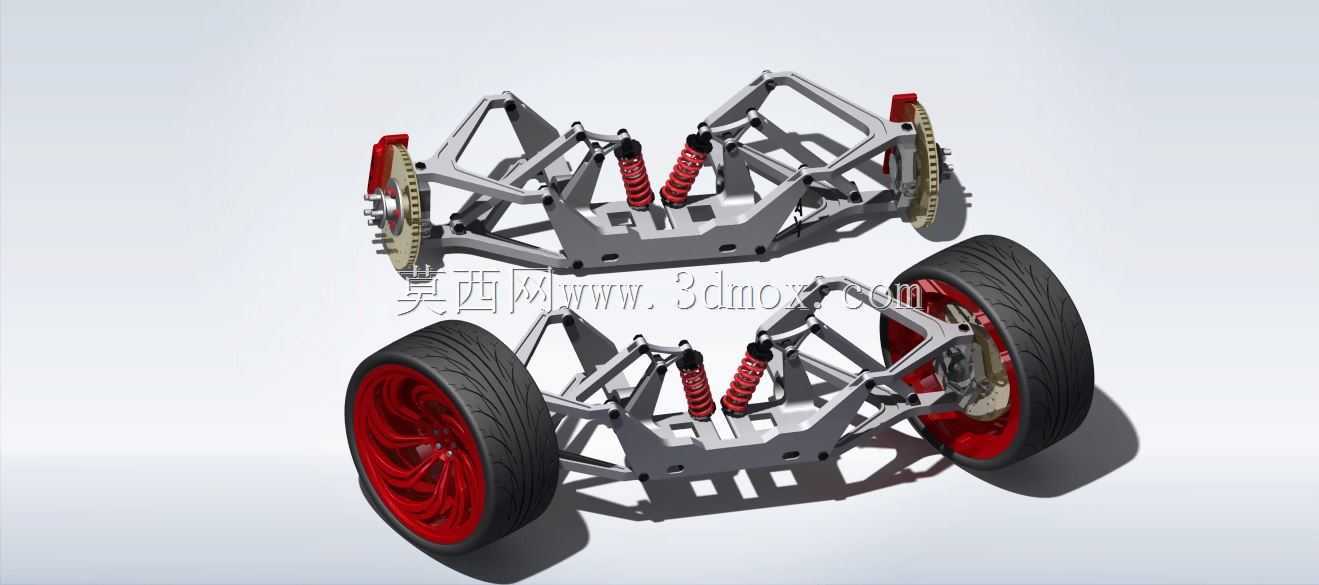

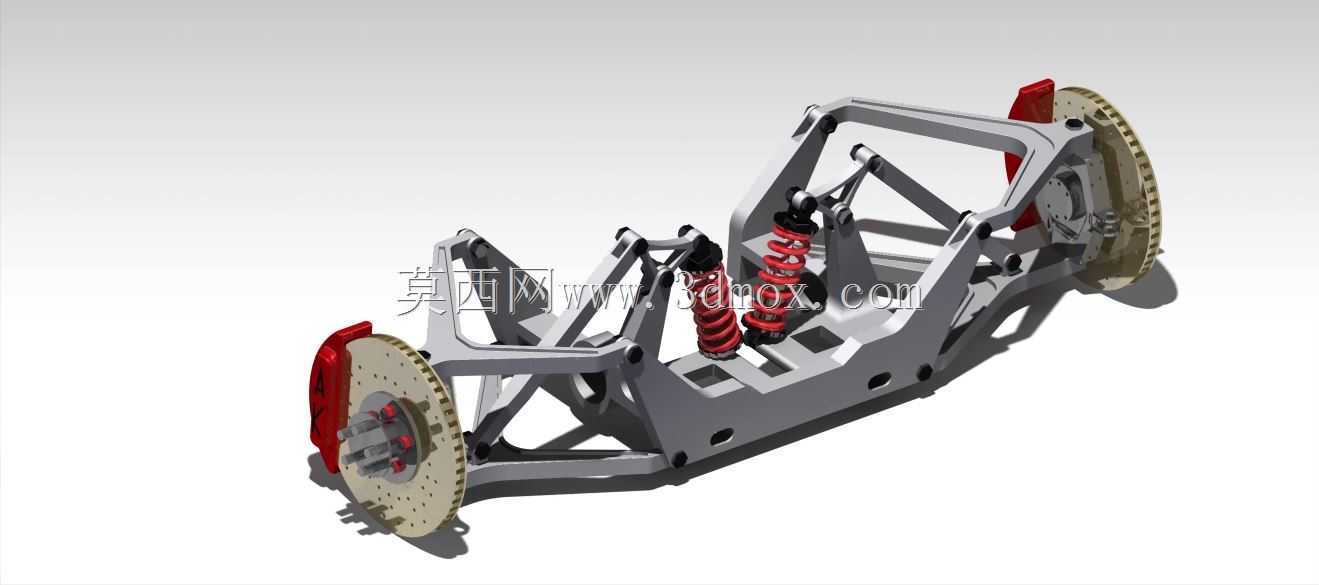

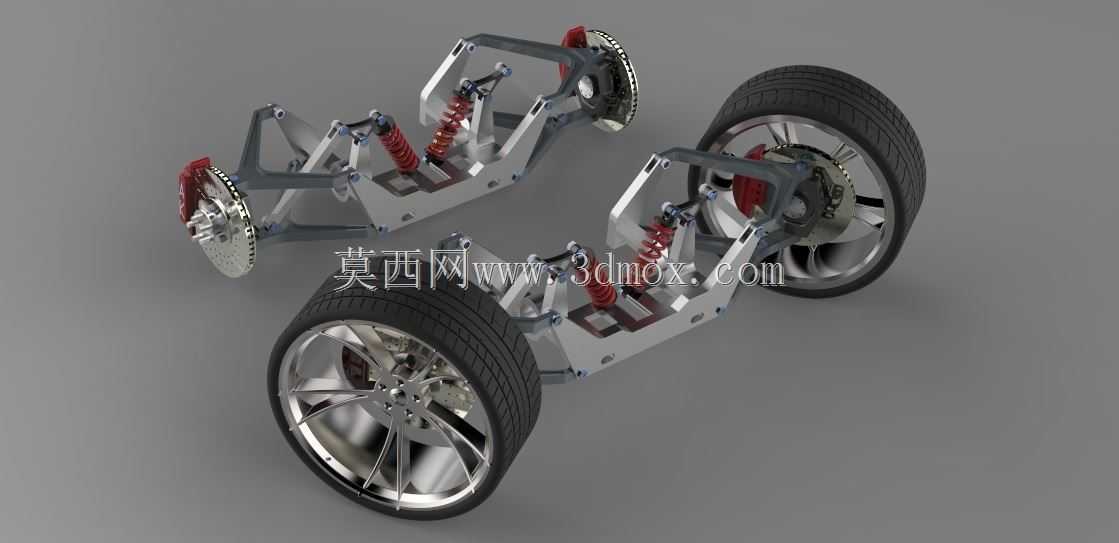

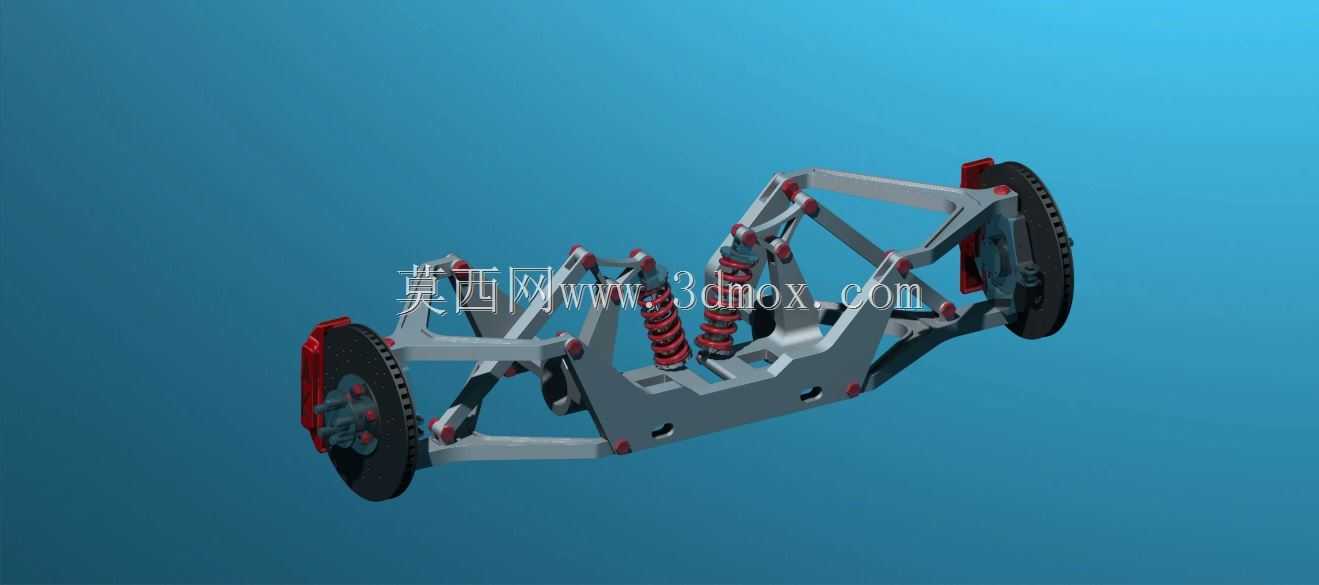

该悬挂结构主要应用于高性能乘用车辆、场地竞速赛车的前后桥行走系统，作为连接车轮与车身承载架构的核心部件，承担着传递整车行驶过程中纵向、侧向与垂向载荷的关键作用，能够在车辆经过颠簸路面、高速过弯、紧急制动等工况下，精准约束车轮的运动轨迹，缓冲路面传递的冲击振动，保障轮胎与地面的有效接触面积，为整车提供稳定的抓地性能与操控基础。整套结构采用双横臂搭配推杆传力的布局形式，上下不等长的控制臂通过球铰分别连接转向节与主承载机架，推杆一端衔接车轮侧的摇臂支座，另一端联动布置在机架内侧的螺旋弹簧与阻尼减震组件，这种将弹性元件与阻尼元件内收布置的设计，能够大幅降低悬挂系统的非簧载质量，同时让车轮在上下跳动过程中，可按照预设的参数变化自动调整外倾角、前束角与轮距参数，减少轮胎的异常磨损，提升弯道中轮胎的接地贴合度。结构设计阶段充分考虑了实际装车的安装边界，整体机架采用对称式的中空桁架结构，在保证整体抗扭刚度、抗弯强度的前提下尽可能削减冗余重量，两侧控制臂的铰接点位置经过运动学仿真反复校核，确保车轮在全行程跳动范围内，不会与车架、轮拱、传动部件发生运动干涉；制动盘与卡钳直接固定在转向节的安装基座上，与轮毂轴承的同轴度公差控制在高精度区间，保障制动过程的平顺性，避免出现制动抖动的问题。整套悬挂的横向安装宽度适配常规家用性能车的轮距设定，纵向安装点位预留了与副车架对接的标准化接口，不需要对车身底盘结构做大规模改造即可完成适配，减震器的安装角度经过优化，能够最大化利用阻尼行程，在压缩与回弹过程中让阻尼力始终沿轴向传递，避免侧向力对减震器油封造成偏磨，延长部件的使用寿命。在实际使用场景中，这套悬挂既可以满足日常道路行驶的舒适性需求，过滤路面细碎颠簸，也能够在激烈驾驶工况下提供足够的侧向支撑，抑制车身侧倾，让驾驶者获得更清晰的路感反馈，同时对称式的结构设计也降低了后期维护更换配件的成本，两侧的控制臂、减震组件、制动部件均可通用互换。
