碰撞测试用多关节红色假人结构设计

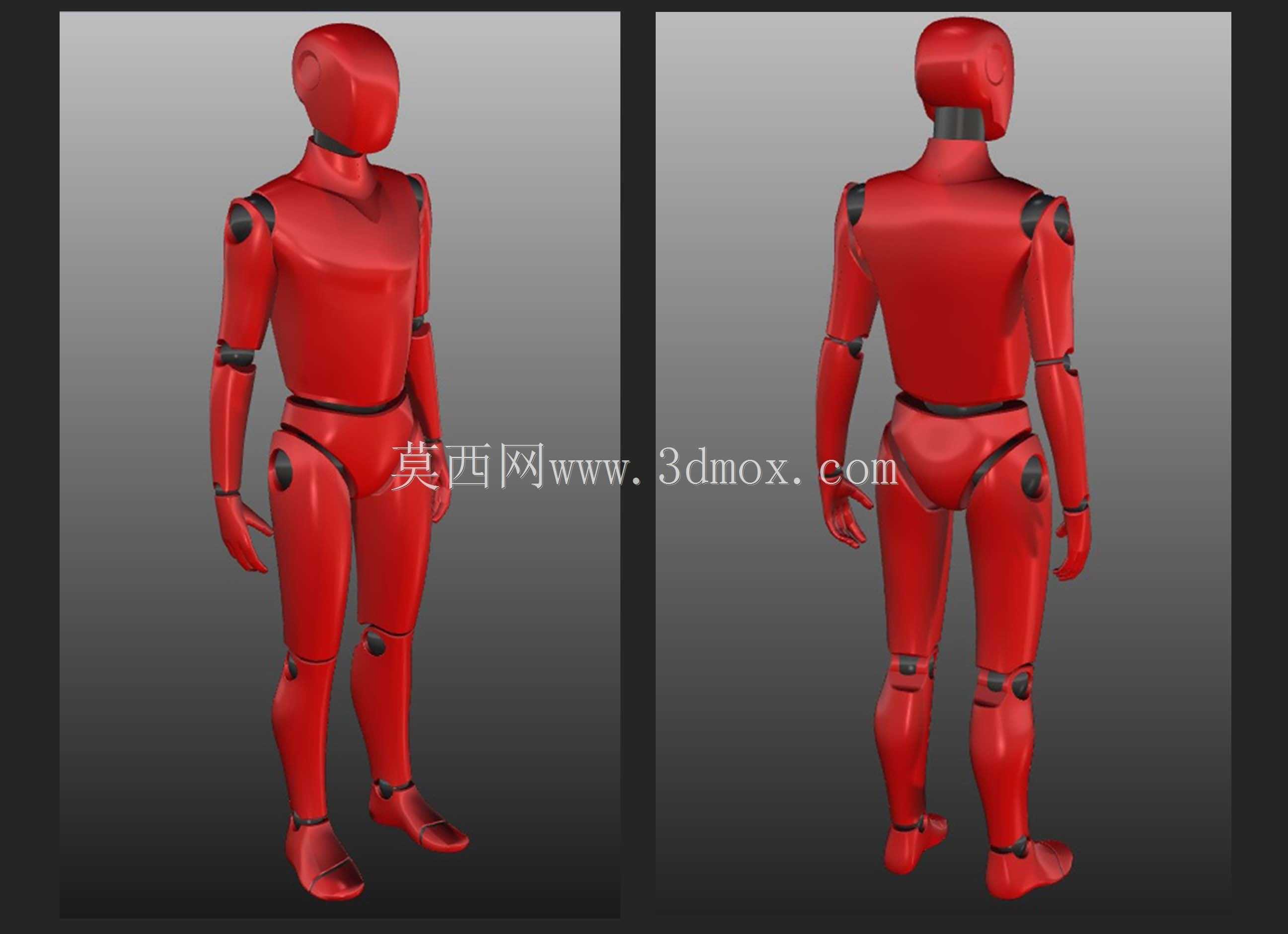

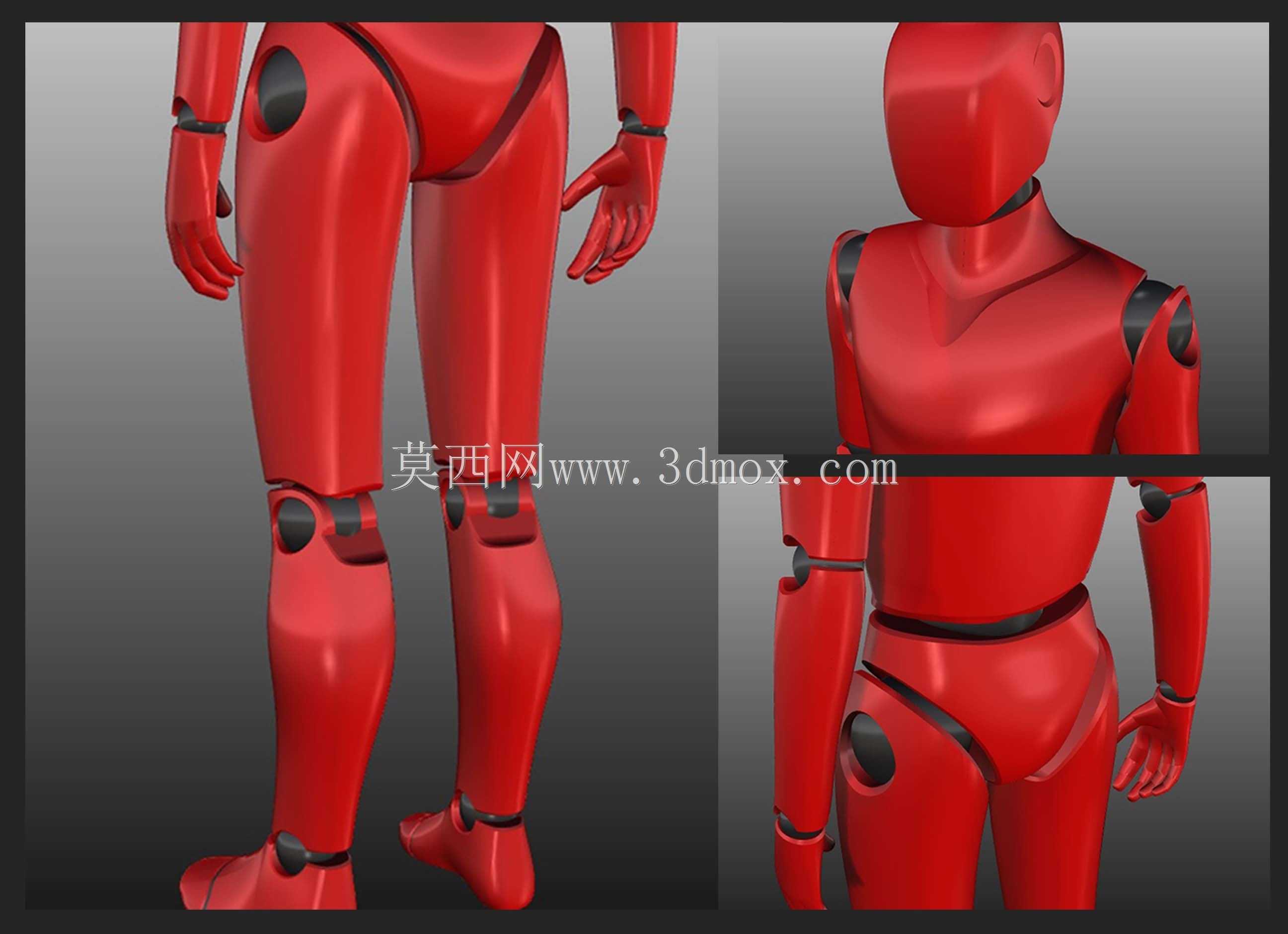

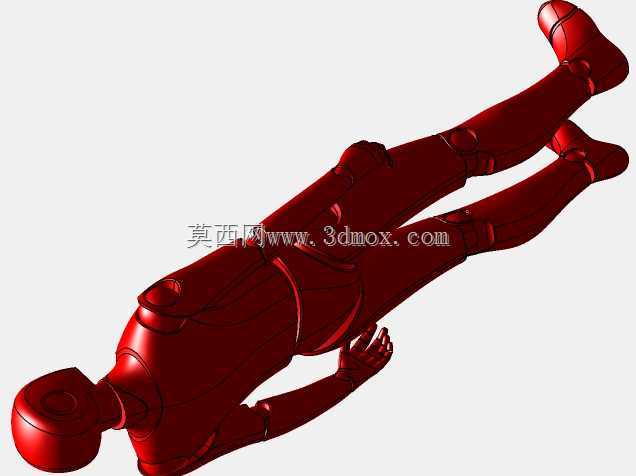

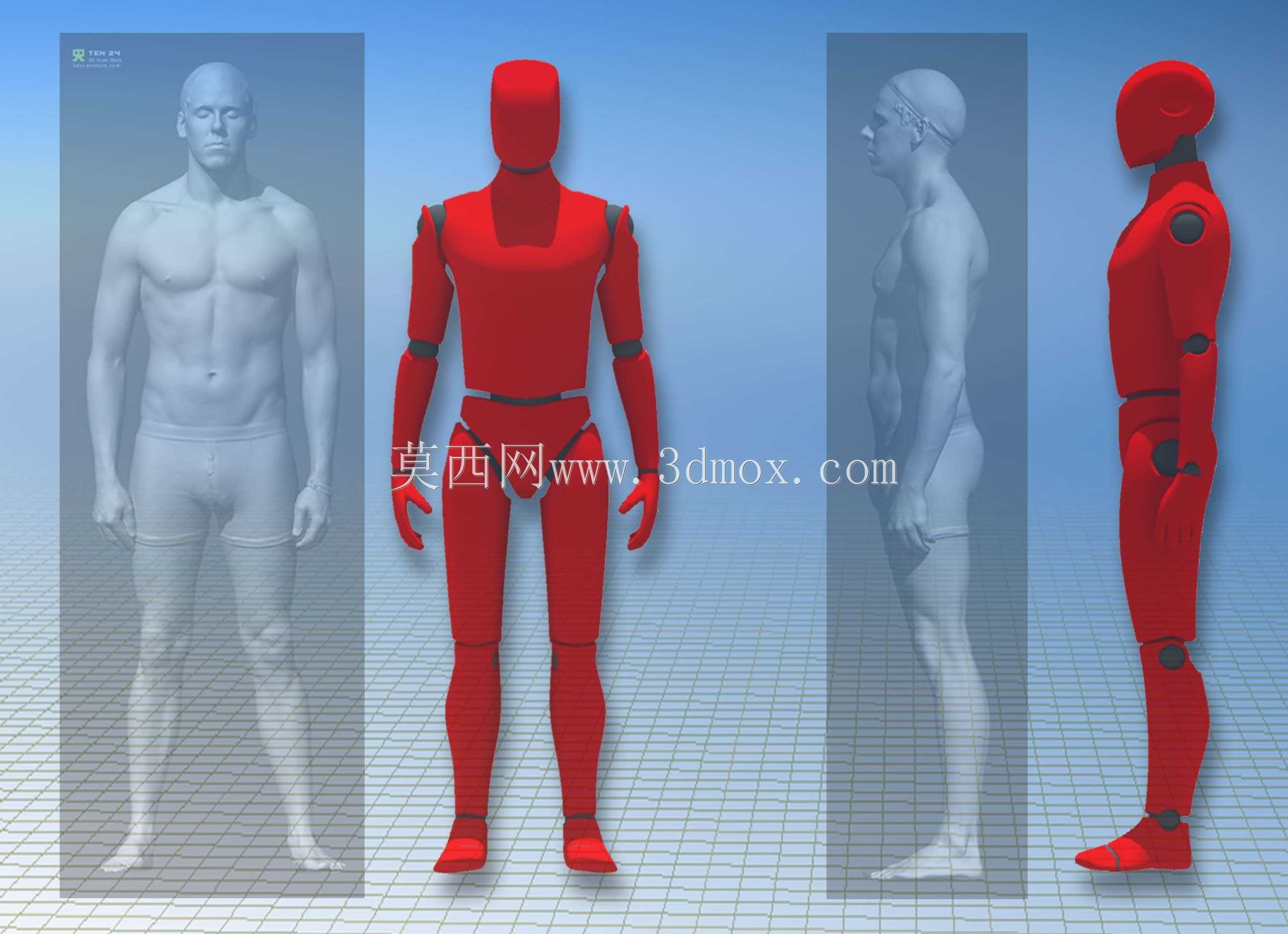

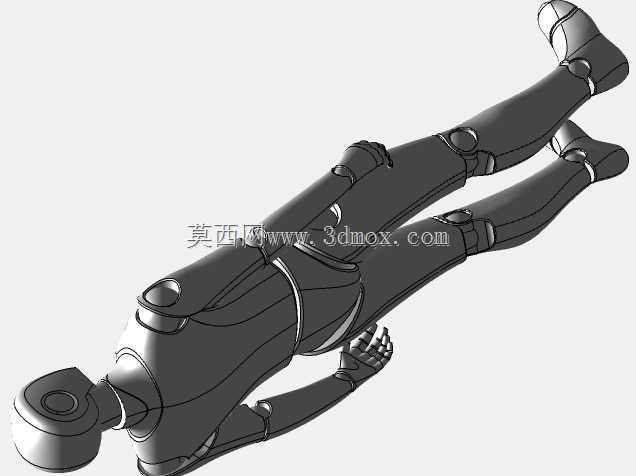

这款多关节人体假人结构，核心面向交通工具安全性能验证、工业装备人机适配校核、防护装备效能测试等核心场景，是各类安全测试环节中模拟真人受力反馈、姿态适配的核心工装载体。在实际应用中，它可替代真人完成各类高风险碰撞、挤压、姿态适配测试，既规避真人测试的安全风险，又能通过标准化的结构设计输出可复现的测试数据，支撑汽车、轨道交通、特种防护装备、工业作业工位的安全性能迭代优化。从功能特性来看，该假人采用全身分节式多关节设计，颈、肩、肘、腕、腰、髋、膝、踝等人体主要活动关节均设置了可动连接结构，能够模拟真人站立、行走、坐姿、受冲击后的肢体姿态变化，关节处的阻尼限位结构可还原人体关节的活动角度边界，避免出现超出人体生理极限的无效姿态，保证测试场景的还原度。整体外形采用标准化成年人体型比例设计，外轮廓覆盖头、躯干、四肢的完整人体曲面，表面光滑无尖锐凸起，红色哑光涂层既便于测试过程中通过高速摄像捕捉肢体位移轨迹，也能清晰呈现碰撞接触点的位置与形变痕迹。设计思路上，该假人采用模块化分块建模逻辑，头、胸、腹、上臂、前臂、手、大腿、小腿、脚等各肢体段为独立结构单元，通过快拆式关节连接件组装，可根据不同测试场景的需求，替换对应部位的配重模块、传感器安装模块，适配不同体重、不同人体百分位的测试要求；各肢体段的内部预留了标准化的传感器安装腔，可内置加速度传感器、压力传感器、力矩传感器等测试元件，精准采集测试过程中各部位的受力、加速度、形变数据。从安装与适配边界来看，假人足底为平面支撑结构，可直接固定在测试台架、座椅工装、碰撞滑台的安装接口上，站立状态下整体重心位于人体骨盆中心区域，保证静态放置与动态测试过程中的姿态稳定性；各关节的活动范围严格参照成年人体关节活动度限值设计，肩关节前屈、后伸、外展角度，肘关节屈伸角度，髋关节屈伸、内收外展角度，膝关节屈伸角度均匹配真实人体生理参数，不会出现非自然的关节反折，保证测试数据的有效性。整体结构无外露尖锐零部件，肢体段的过渡曲面均做圆角处理，既避免测试过程中刮损配套测试工装，也能还原人体软组织的接触特性，让测试结果更贴近真实场景下的人体受力反馈，可广泛适配各类正面碰撞、侧面碰撞、追尾碰撞、跌落测试、防护装备冲击测试的使用需求。
