美国航天局冠军夹（壮汉）

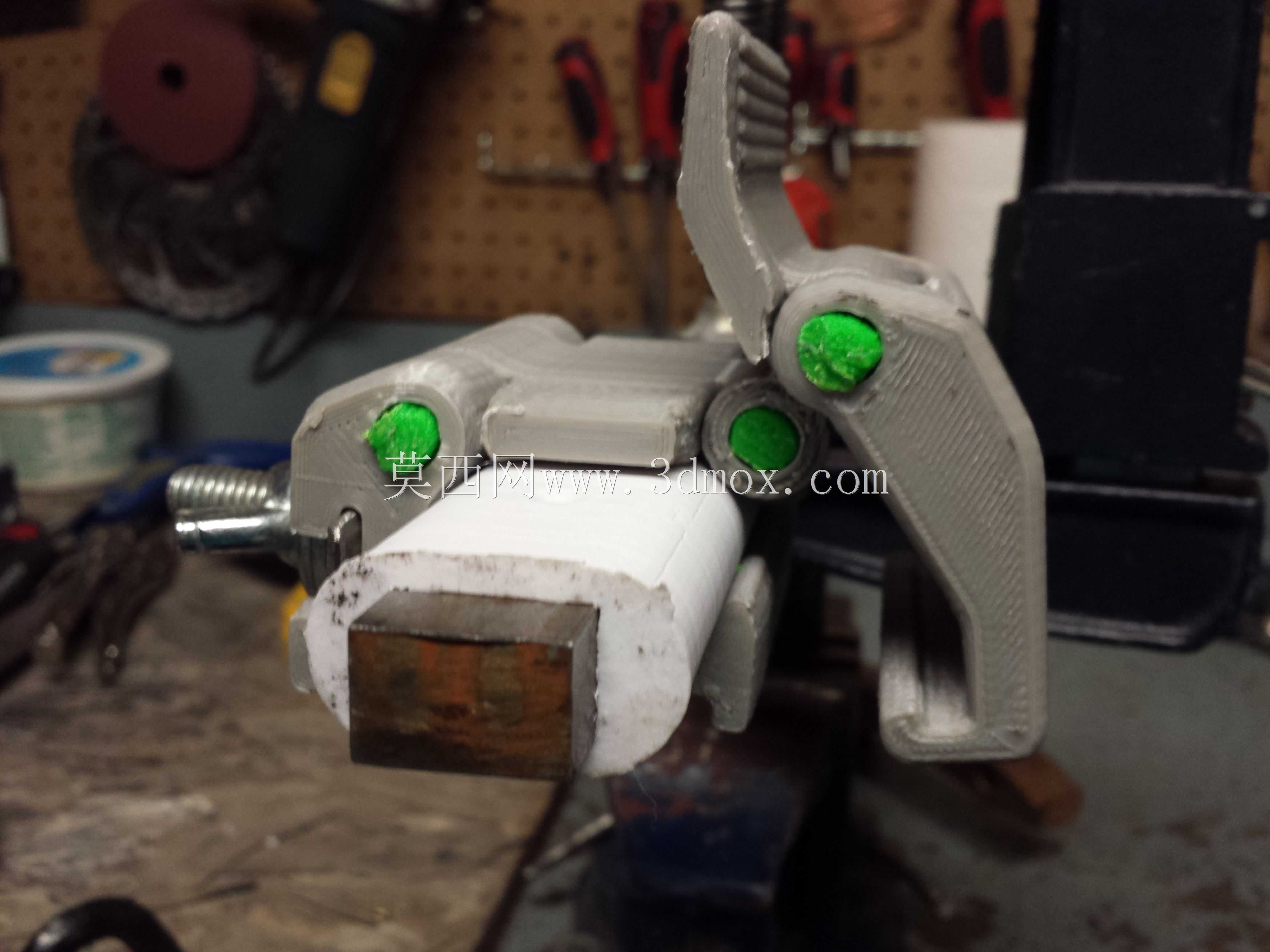

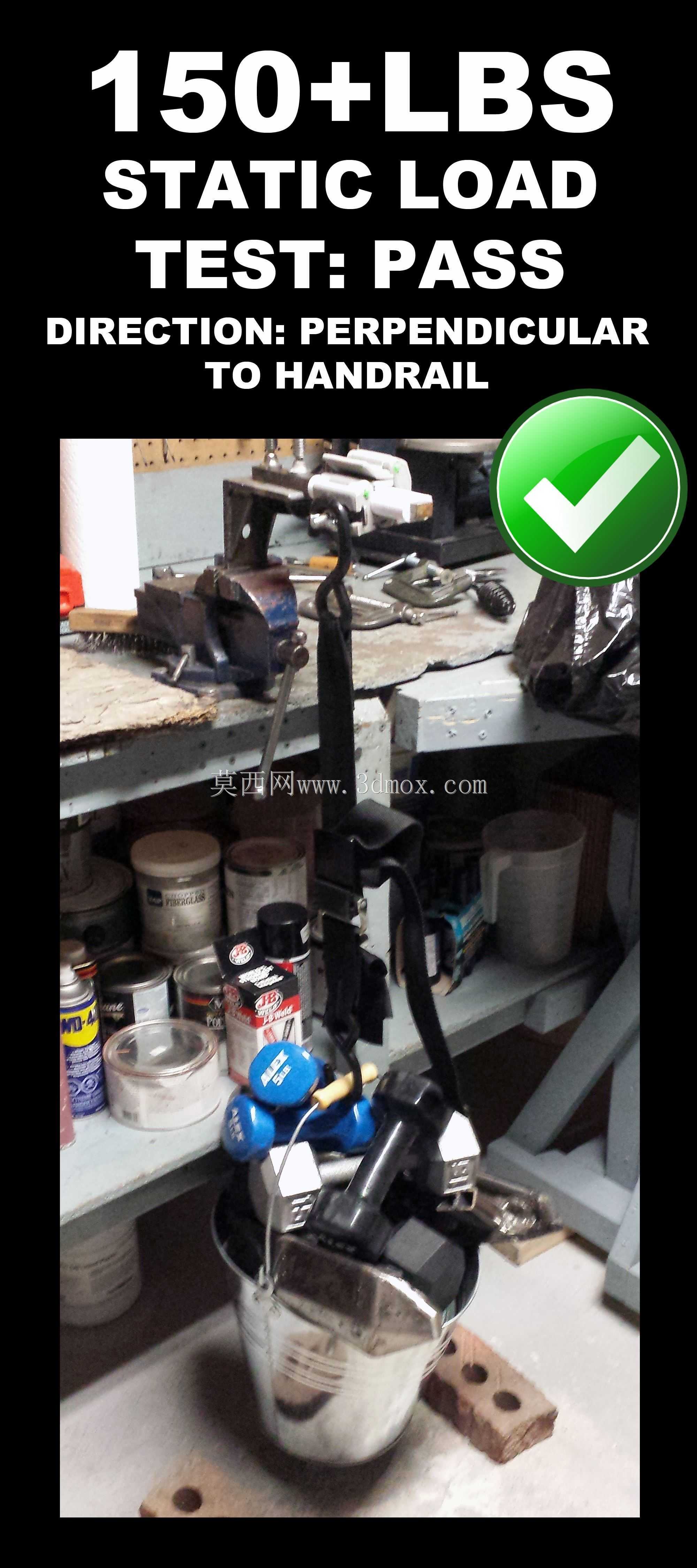

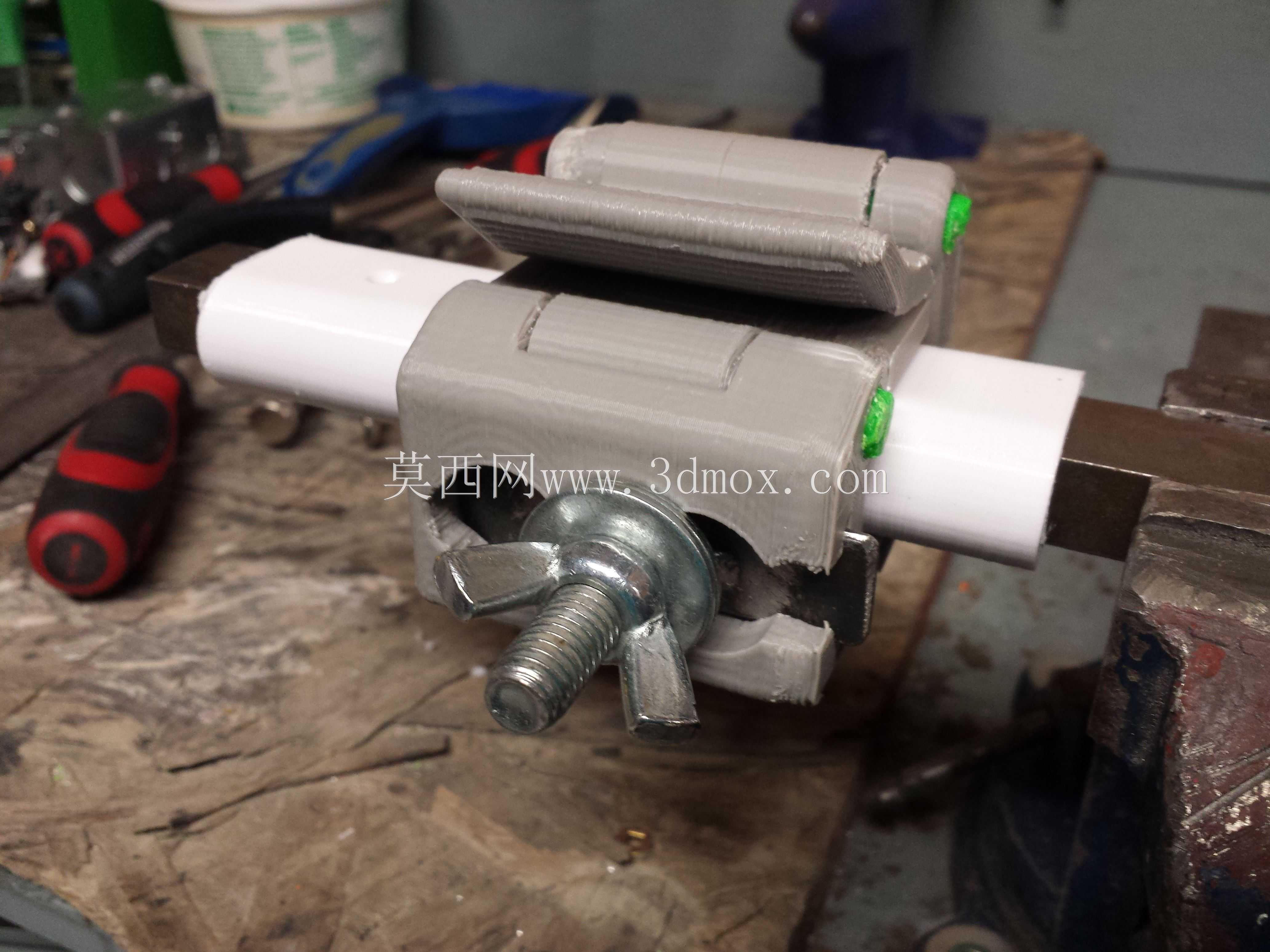

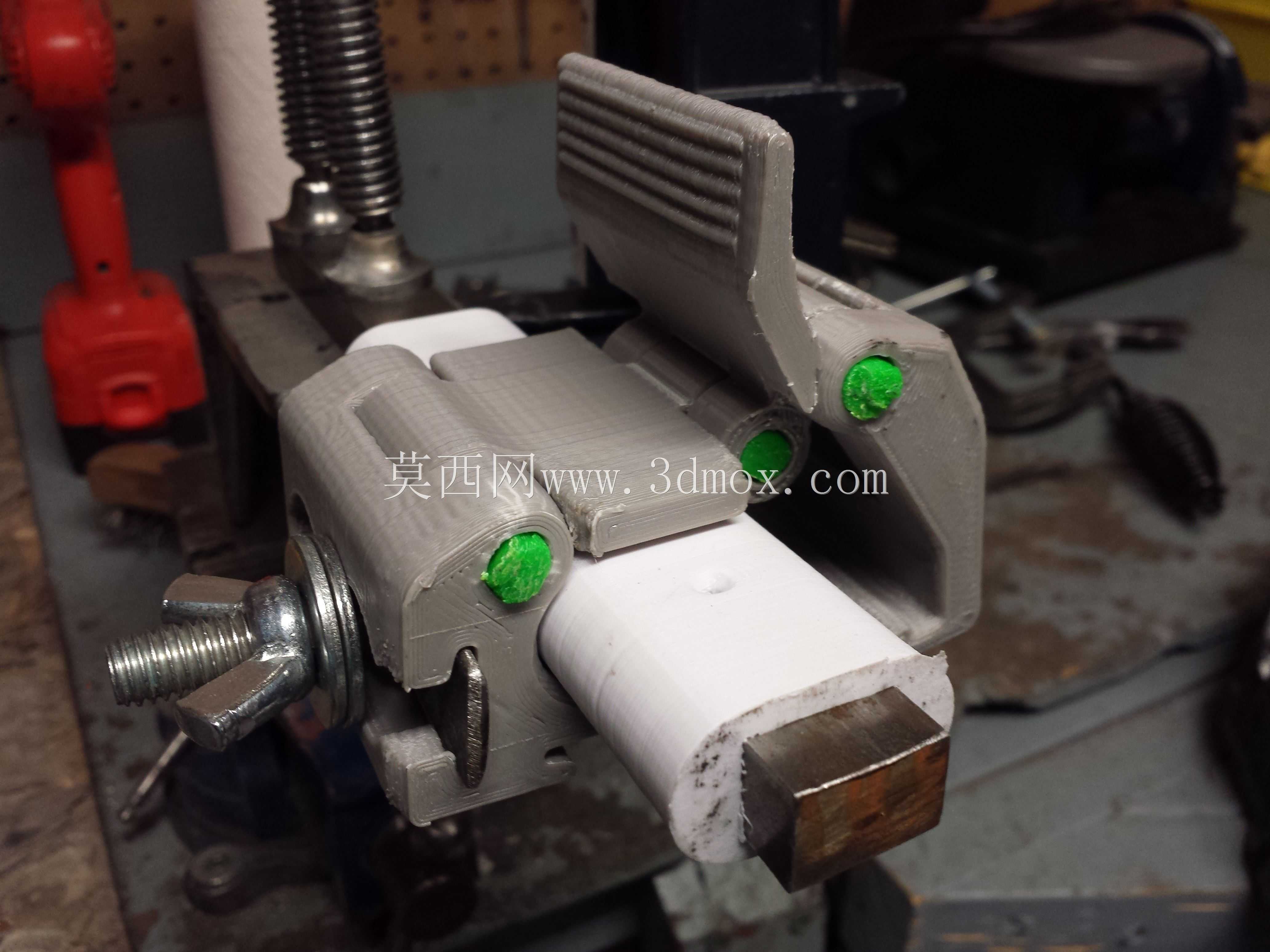

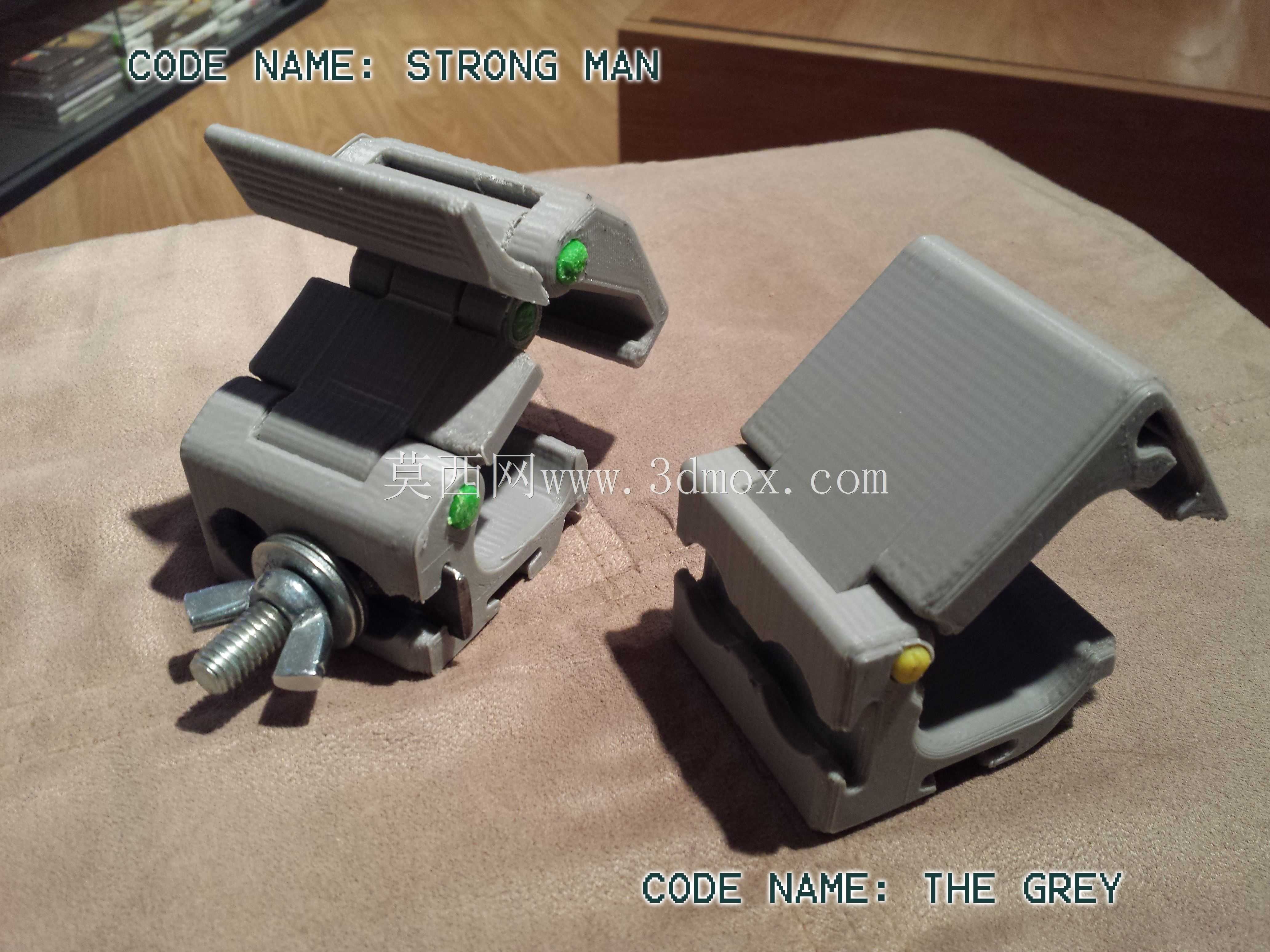

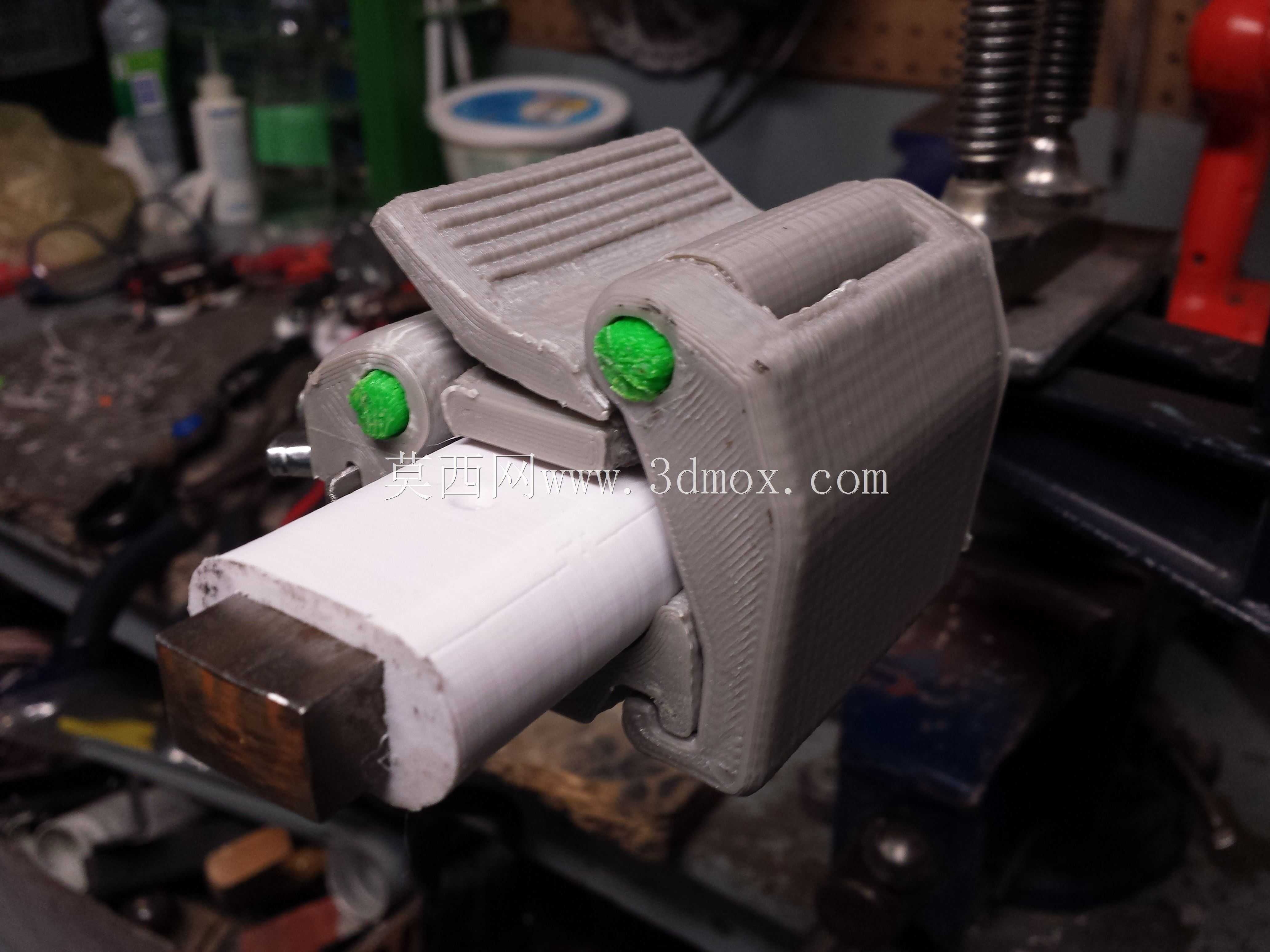

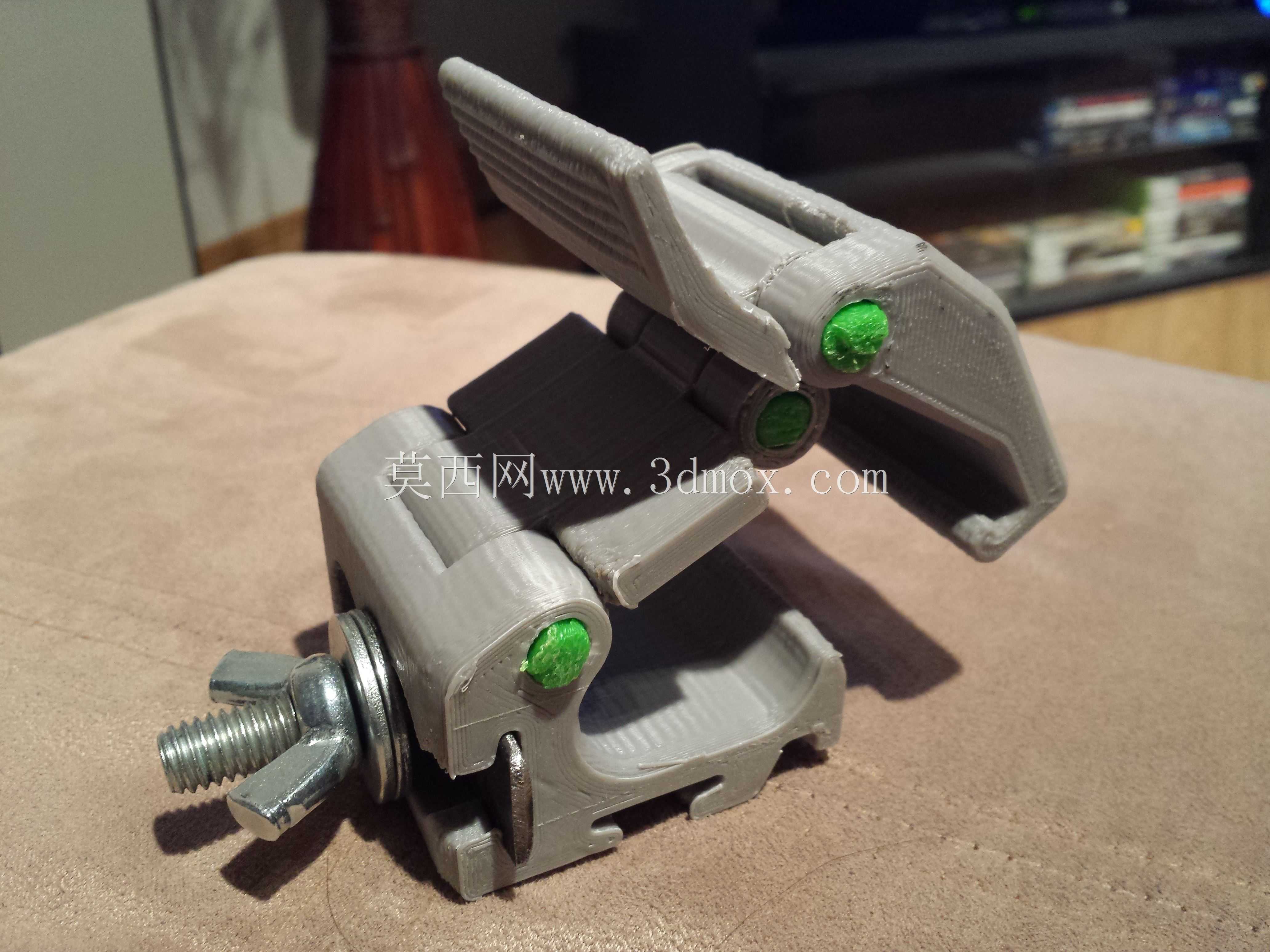

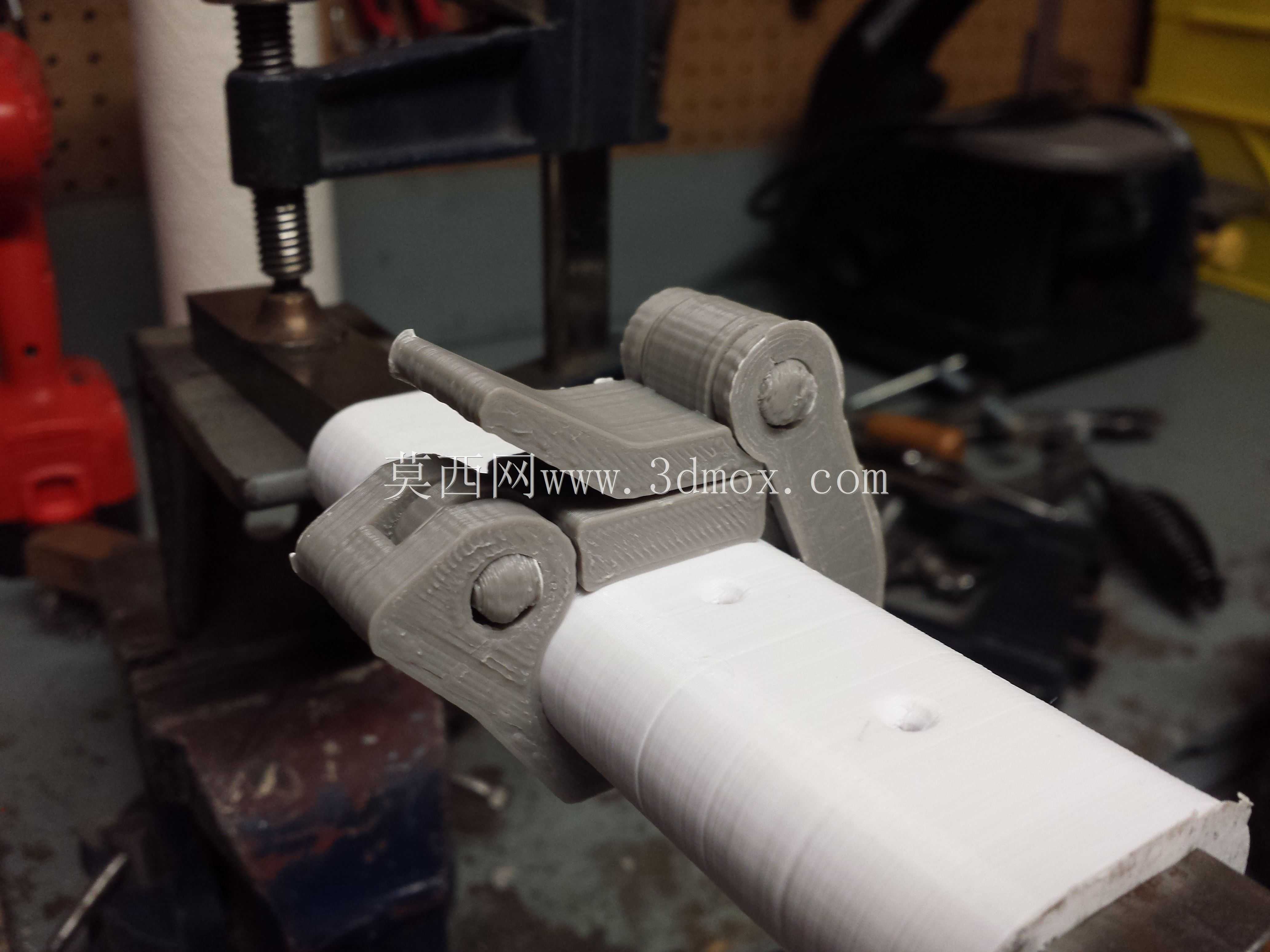

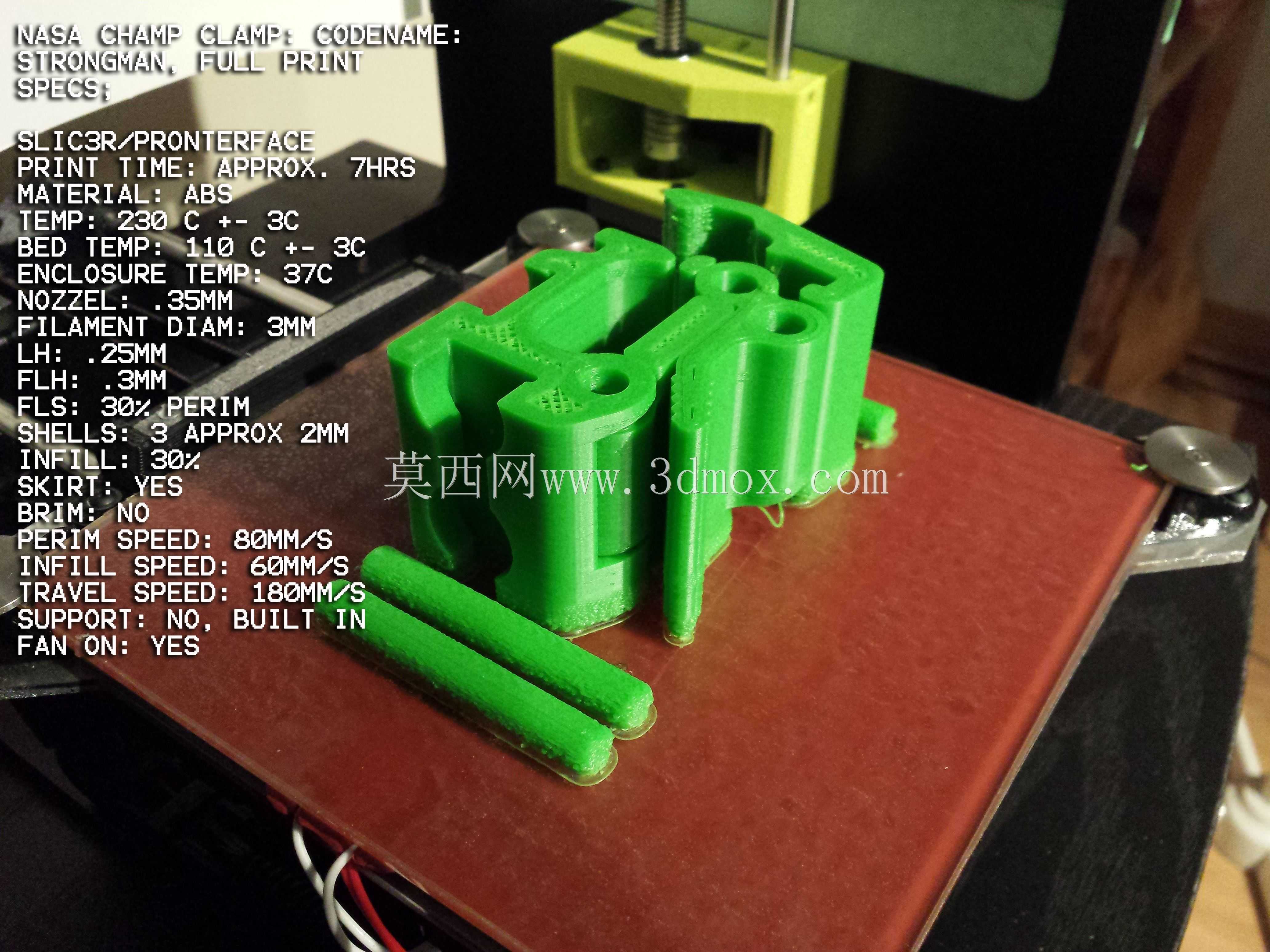

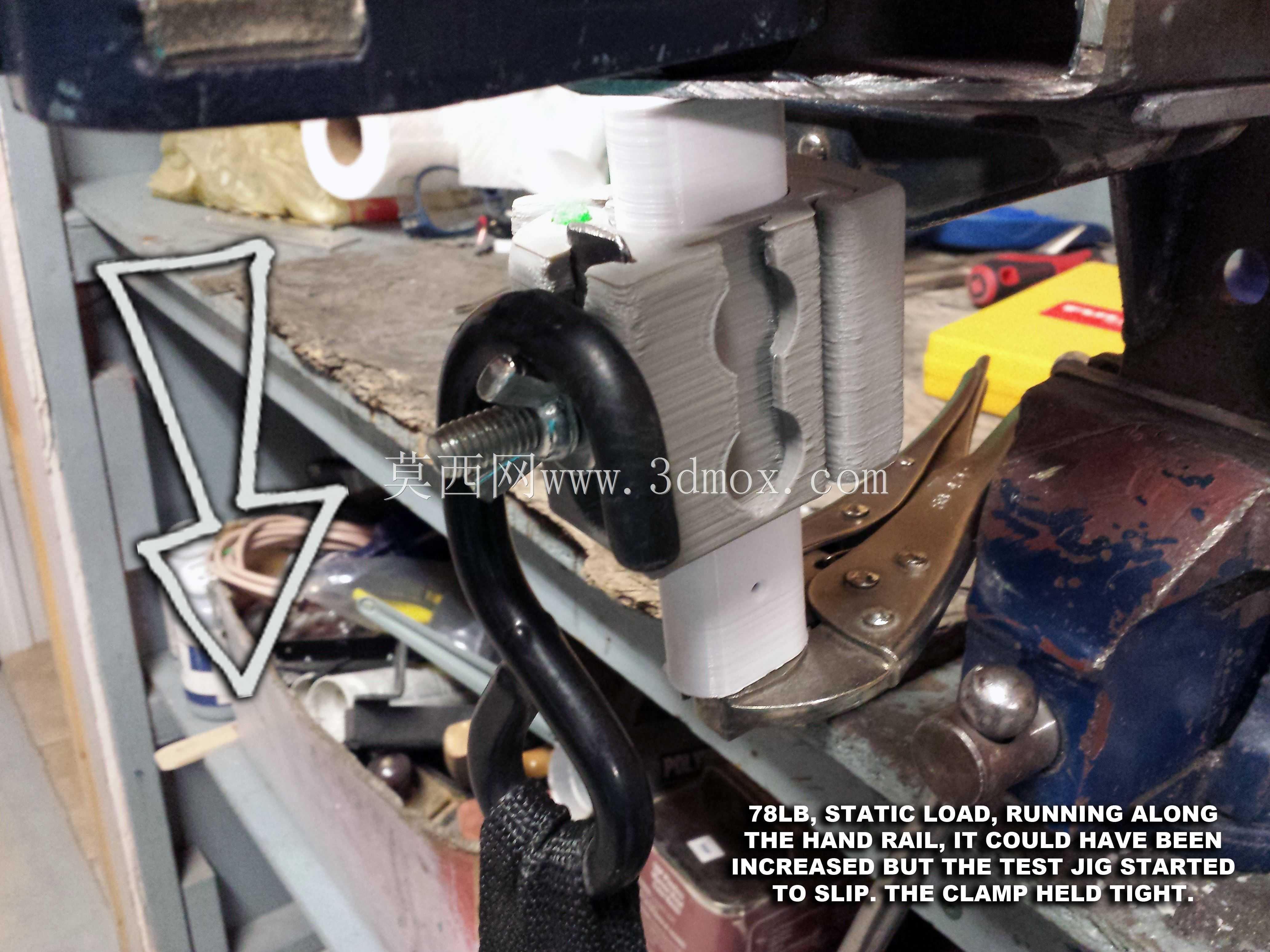

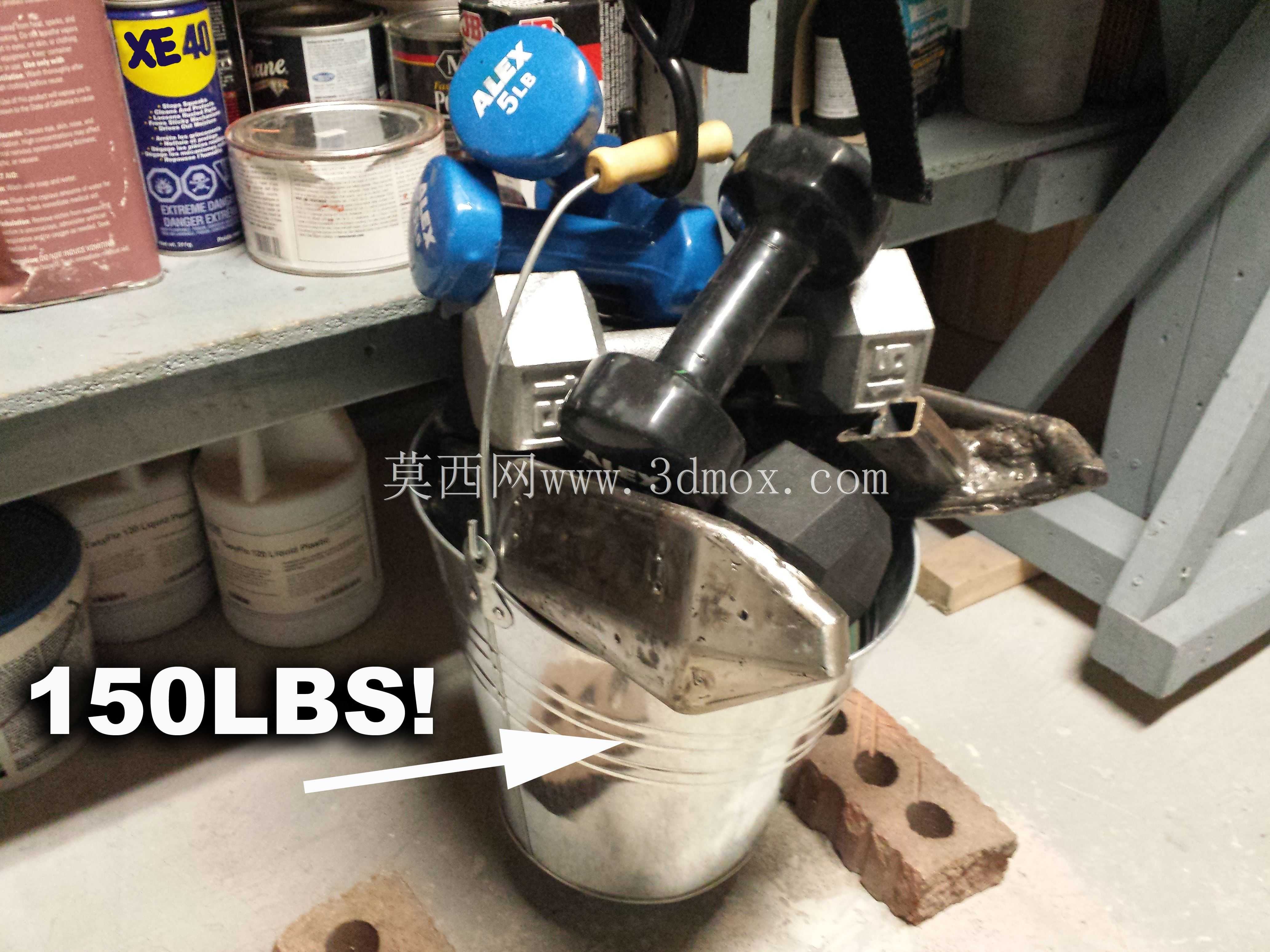

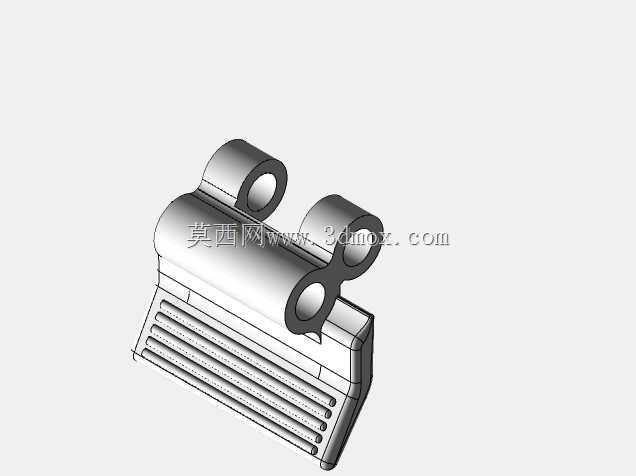

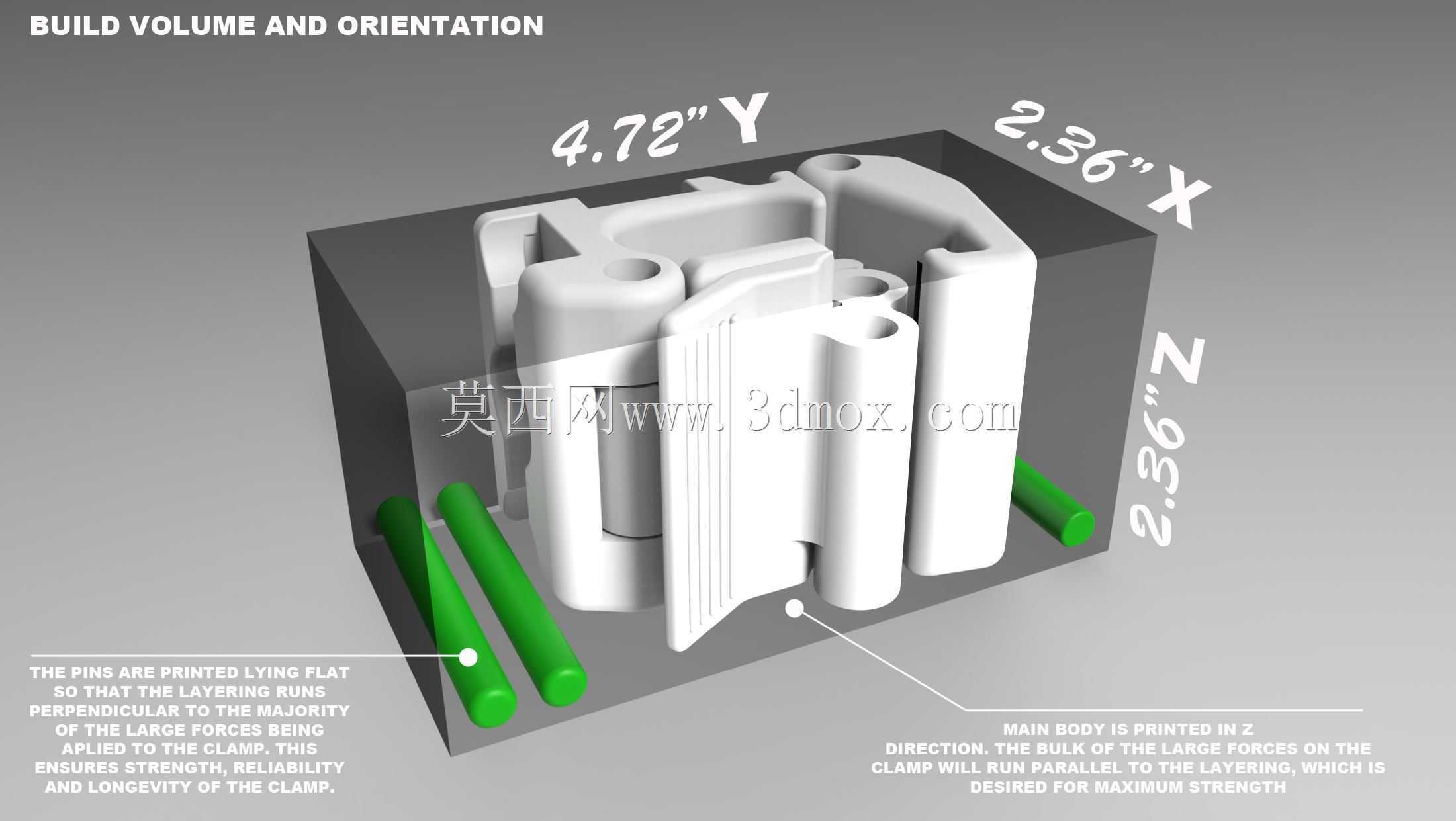

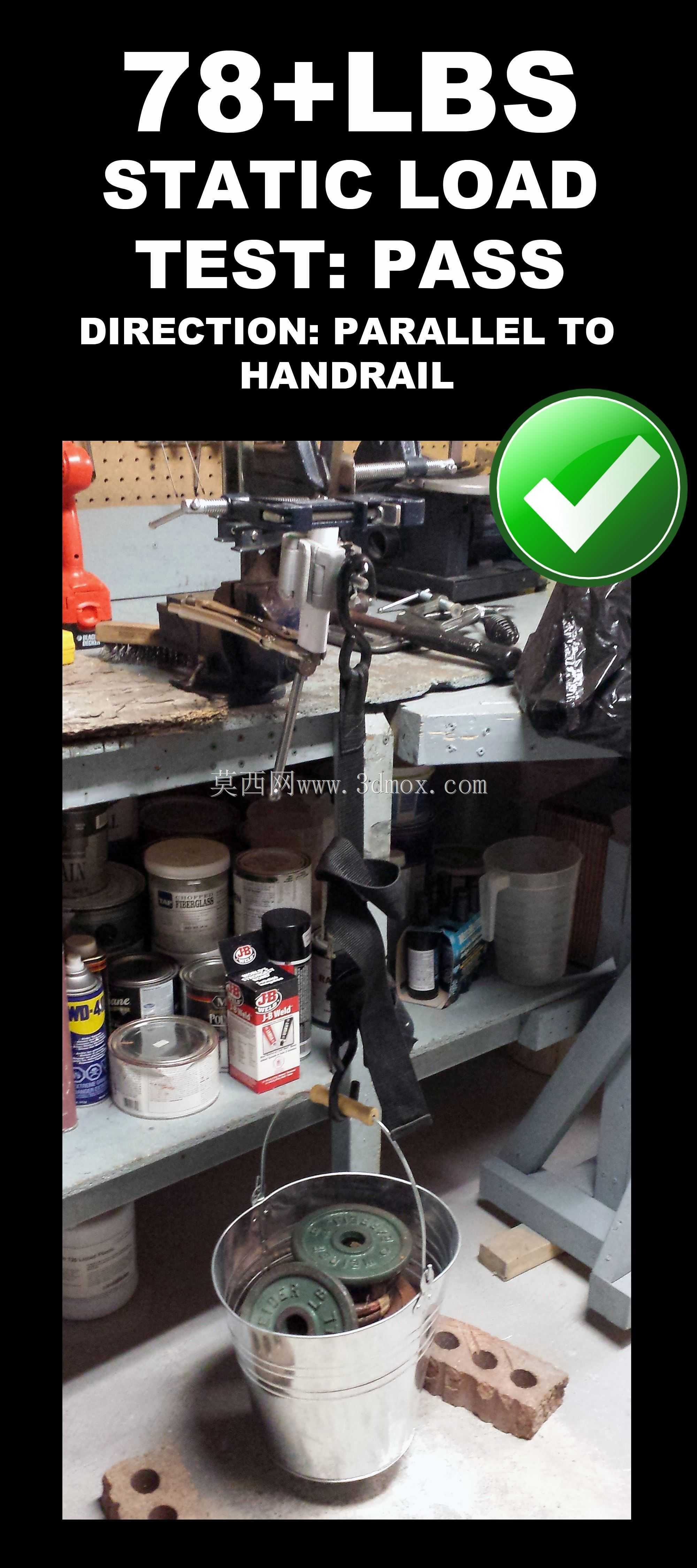

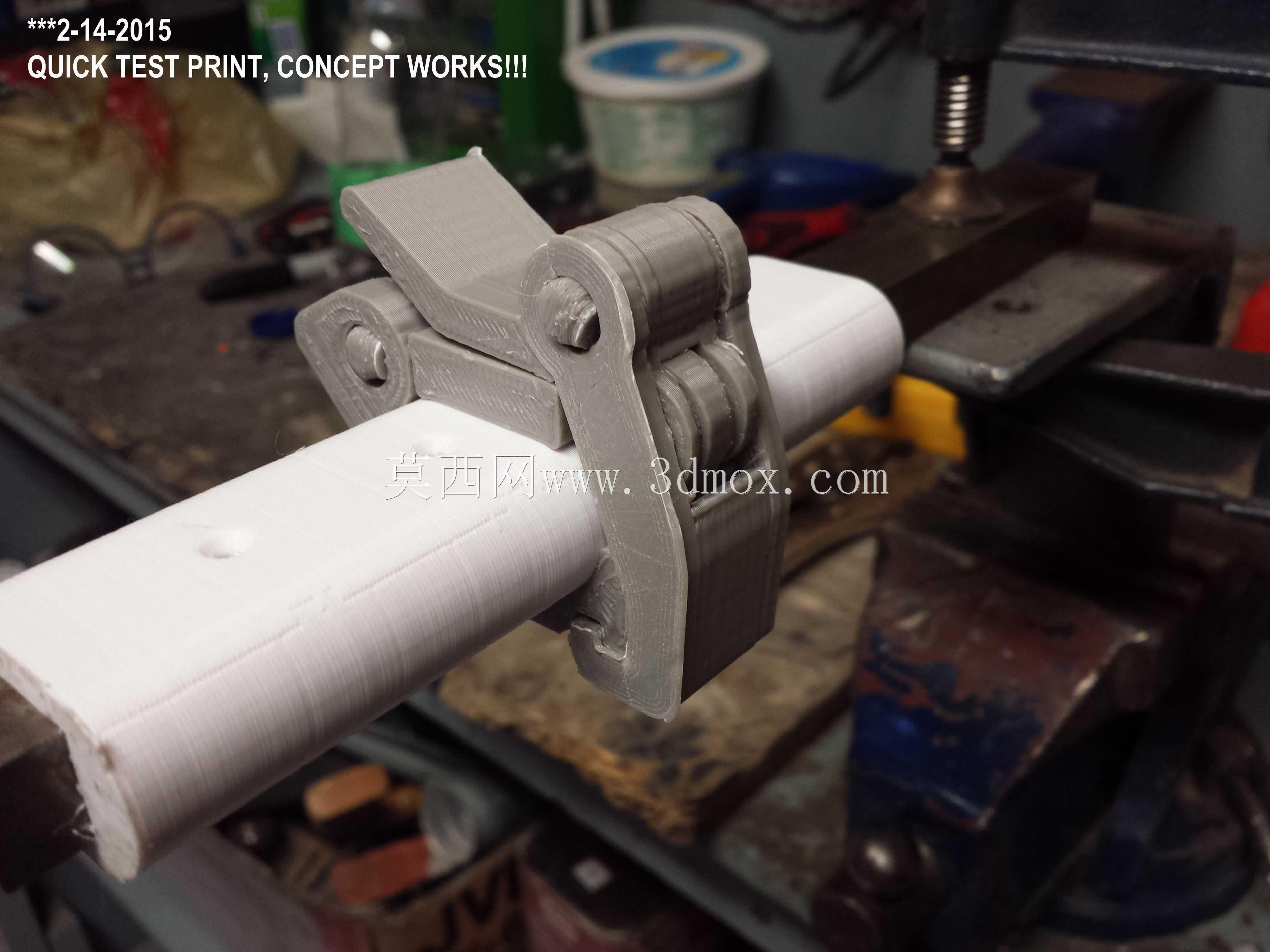

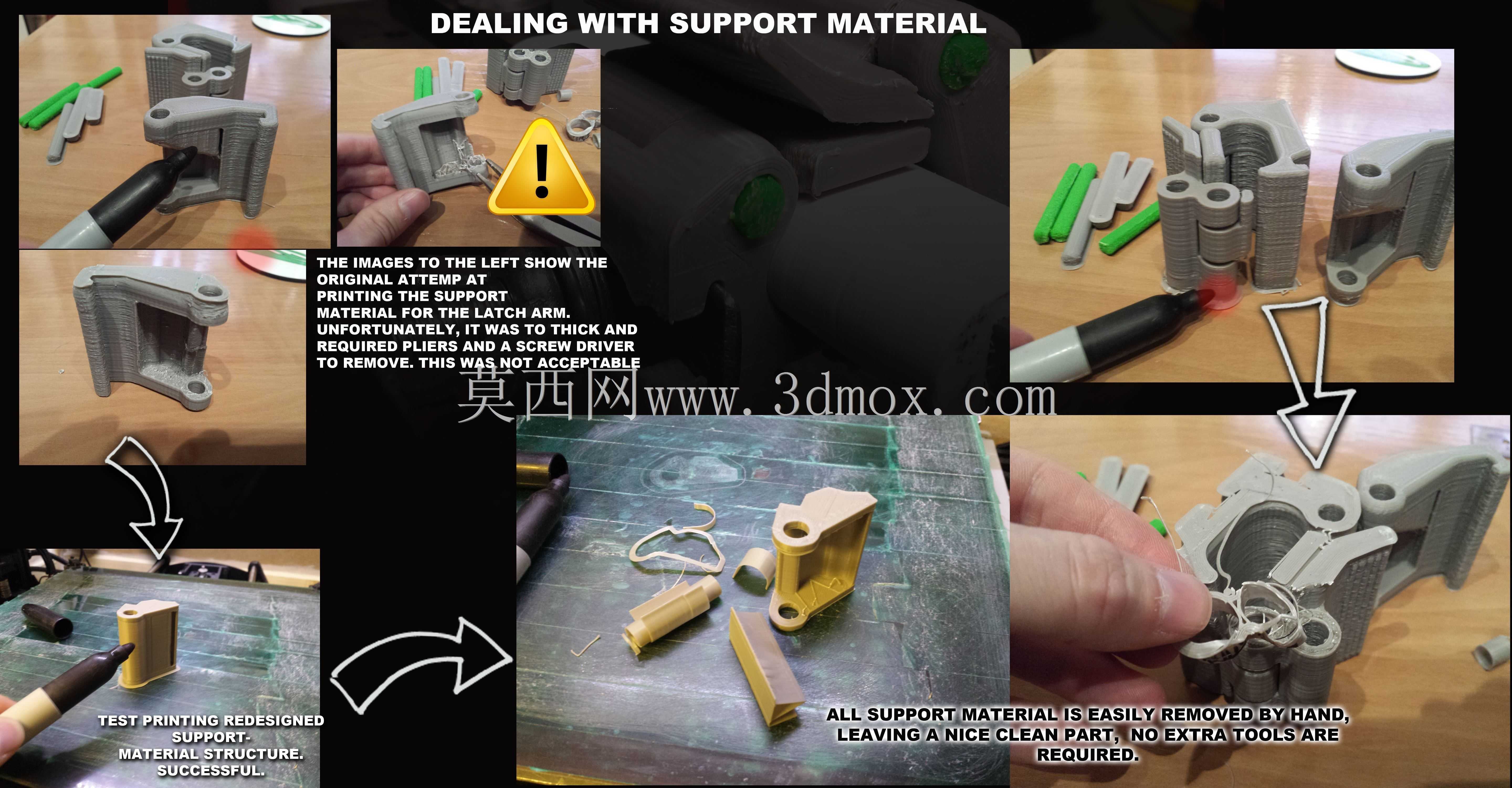

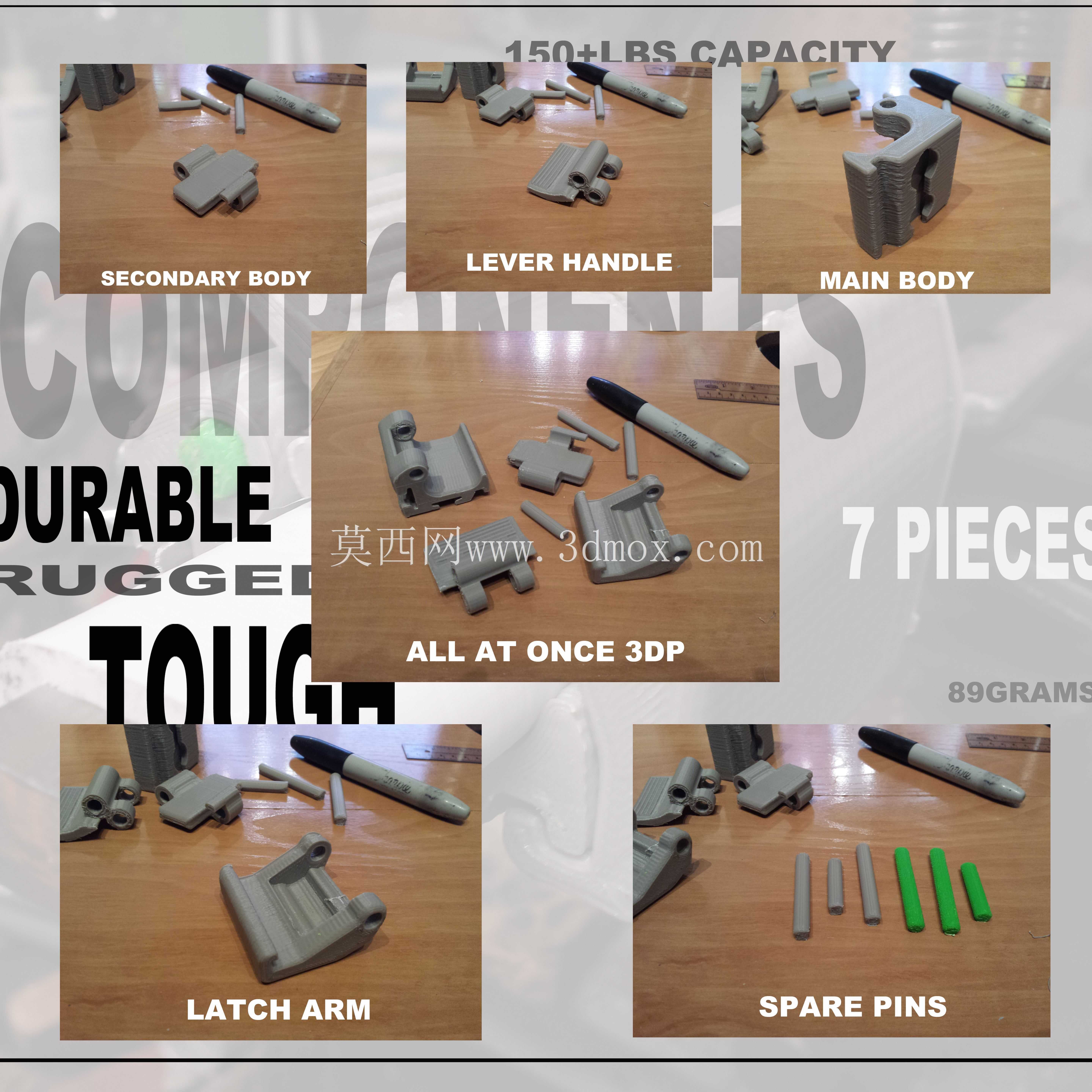

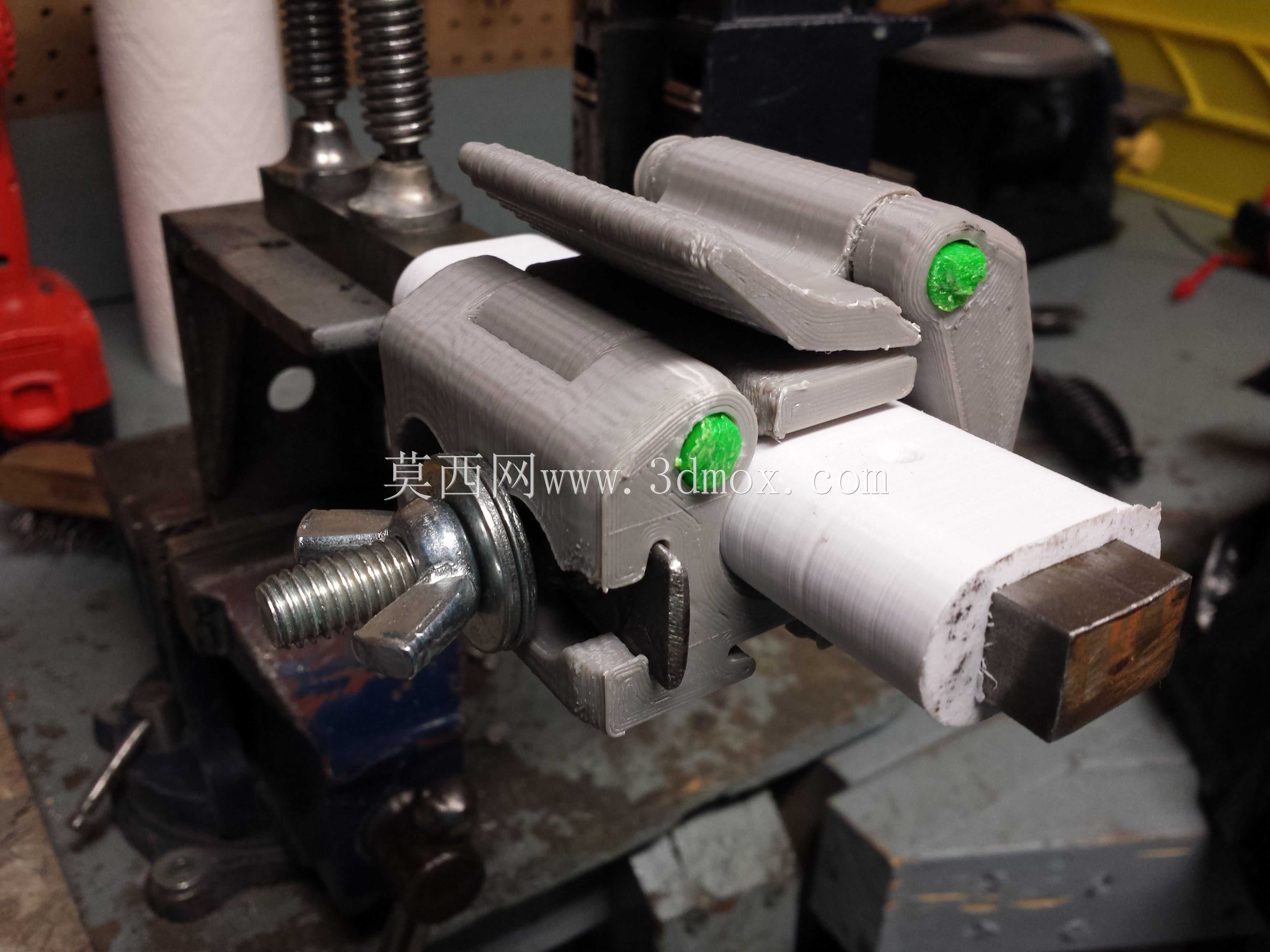

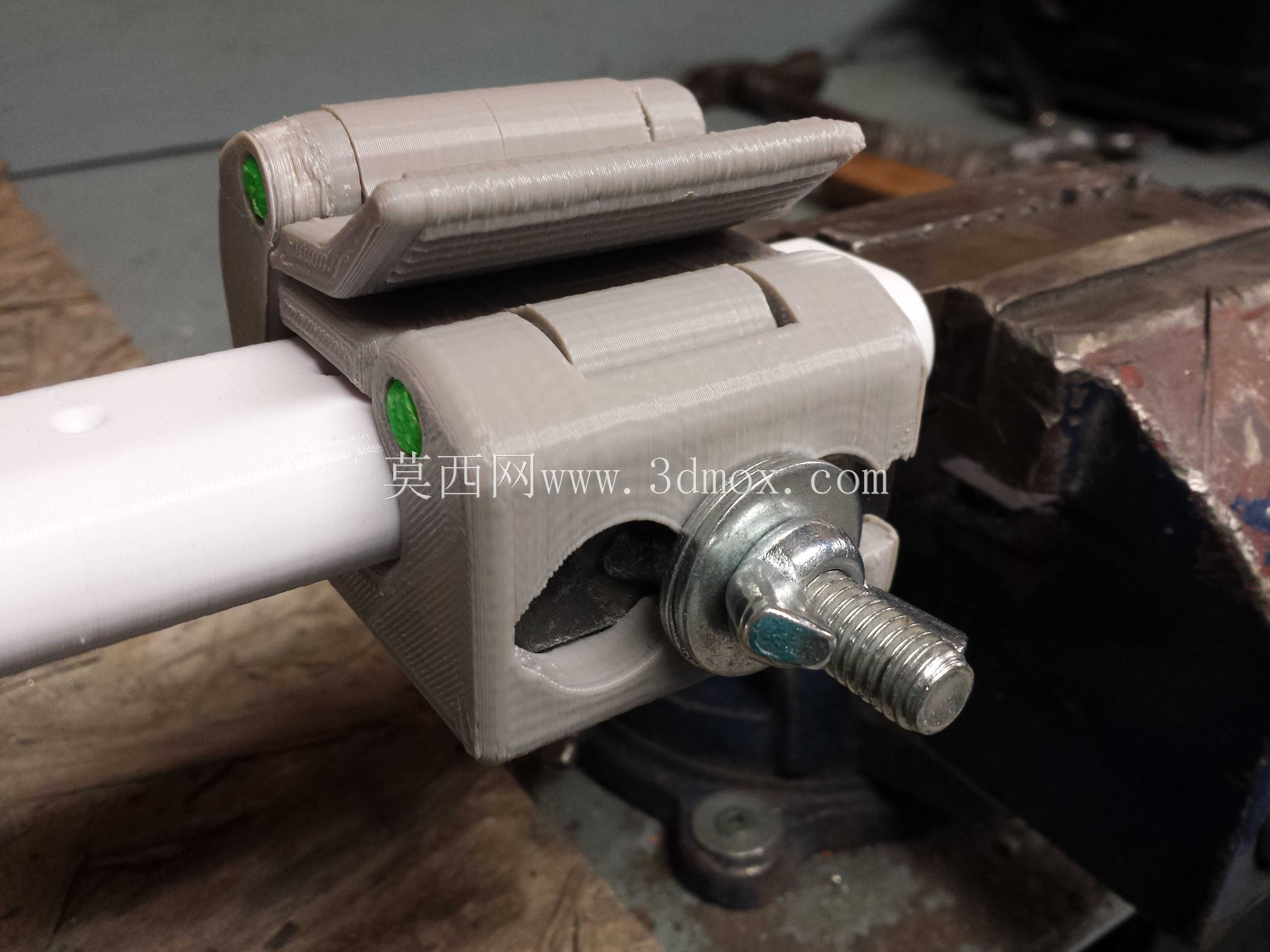

***新视频3-13-2015watch？v=8YXGA\u bC\u hM和特征=youtu.bestatic公司226磅的负载测试！！！确认！（3:20）测试杠杆（5:36）250磅的静载荷测试！！非官方，严重故障（11:30）损坏评估（13:20）**2-18-2015我认为这个设计已经完成，我已经上传了所有文件.In总之，这种夹具设计的目的是要有一些简单，强大和强大的，并探索一种方法，以增加夹具的握持力。我不想用螺纹来施加扭矩，因为我想要的东西可以很快夹上夹下。我还想利用这样一个事实，即可以在3DP过程中使用infill来降低总体重量，但仍然具有结构完整性。这是一个坚固的设计是的，但这并不意味着它的重量很多，只有89克。***一个关于支持材料的说明。由于ISS打印机无法处理支持材料，因此该设计使用了集成在设计本身中的非常少量的支持材料，因此无需生成支持材料。支撑材料很容易用手移除，而不是工具必需。As为了美观，我知道夹钳的最终目的是为了航天工业，我想保持表面简单干净，没有标志和不必要的口袋里的灰尘和细菌可以收集。此外，口袋的需要是没有必要的，因为你可以通过调整与3DP填充重量。所有的模型我打印和测试只用了30%填充！！！！有了这种特殊的设计，我可以承受150磅的静载荷，并且有足够的空间。我尊重关于半径边缘的规则，并尽可能地将它们应用到这个特定的领域模特。不管怎样，我觉得通过这个设计，我非常成功地实现了这个目标，在这个过程中我学到了很多东西，比如如何为客户定位3DP零件最大强度，由于3DP过程中较弱的层结合。我测试了夹具使用150磅的静态重量运行垂直于铁路没有失败，我估计我可以增加它超过160-170磅。我测试了78磅的静态重量运行沿扶手之前，我的测试设备开始滑动，夹具举行的地方。发布了这些特定负载测试实验的视频在下面要打印的主要文件是：NASA\u CHAMP\u strongman\u 3DPR\u stl此文件仅用于使用slic3r/Pronterface软件打印，尚未修复或调整大小，应该可以按原样打印，但是每台机器是不同的，有时需要重置刻度。如果是这样，就从英寸向下转换成毫米，反之亦然。打印设置列在“我的图库”中显示绿色打印的图片上。所有其他的文件格式都是附加的，可以修改，也可以从中创建新的STL文件。*插销铰链可以单独打印，如果需要，可以在插销上使用更高的填充，以增加强度。我要感谢NASA、GrabCad和社区给我一个借口，在我的新3D打印机上浪费一些塑料！：p这里有很多很棒的设计，祝大家好运，别忘了玩得开心，还有你的安全眼镜！从2015年2月14日至今，请查看我的研究进展。它将给你一个关于所有的迭代和故障排除的好主意，我不得不通过这个最终的结果设计。用我给你们留下了我们的老朋友斯波克的一句名言，我想这句名言总结了整个经历，“一旦你消除了不可能，剩下的一切，无论多么不可能，都必须是真相。”模型是用Lulzbot Taz4和Lulzbot迷你3d打印机打印的！干杯！**零重力训练：Phttp://youtu.be/d4gjcqqqc20**2015年2月16日打印完成后，Lulzbot迷你打印机上的打印中途停止，因此必须报废。我能够组装夹具并进行一些重量测试…难以置信的是，我在夹具上得到了高达150磅的静态重量！！！！有空余的空间，这就是我的全部重量！由夹钳支撑而不断裂。我认为这是一个静态负载测试，但我实际上试图提高重量桶略有下降，让它增加一点额外的力量夹具和它举行。我敢肯定它可能需要160-175磅，如果不是更多！简直 不可思议！这里有一些视频：测试夹紧操作：watch？v=3YHKFIK9MHK静载试验，140lbs，I加10lbs稍后.http://youtu.be/2GCHyJei36Q公司**2015年2月15日本周末完成了全尺寸模型的CAD，现在正在打印！明天应该有工作原型。我对slic3r有意见，似乎不喜欢我的。钢短视频（7小时打印约3小时）：http://youtu.be/kpnwg5m6任何**2015年2月14日晚上..代号：Strong manIt的时代就像这样证明了如果你是一个设计师，拥有一台3D打印机是多么重要。我从用CAD做这个定制设计，许多未知的，完全未知的领域，到几个小时后有一个概念证明，多亏了我的Lulzbot Taz4…我刚刚测试了闩锁机构，它工作得很好！我真的很惊讶我把它钉在了第一个印刷品上。类似于靴子自锁的靴子扣，杠杆臂拉动一个拱形的锁钩枢轴，因此它在顶点的重量过大，一旦它通过拱形的顶点，它会自动想把自己拉下来，所以它是自锁的，很难意外地翻开。我很喜欢这个设计……这是一件美丽的事情，只是现在要完善它。这会很酷的！迫不及待地要完善和打印最终的测试版本！！！！视频：http://youtu.be/BlcpyCXwAMA公司**2015年2月14日在制品！从我以前的设计中学习，并发现在水平方向上打印的铰链销非常坚固，这为尝试使用锁紧系统来增加夹持力打开了大门。灵感来自我的土制自行车靴上的扣子。不确定我是否有时间完成。原型和测试打印现在…我原来的夹具设计：美国宇航局冠军夹具（灰色）如果我要在这两种设计之间选择，虽然这个设计有点复杂，打印时间更长，但我认为它的整体强度和改进的保持力超过了这些因素，所以我会赞成这个设计
