工业级单轴木材破碎处理设备结构设计

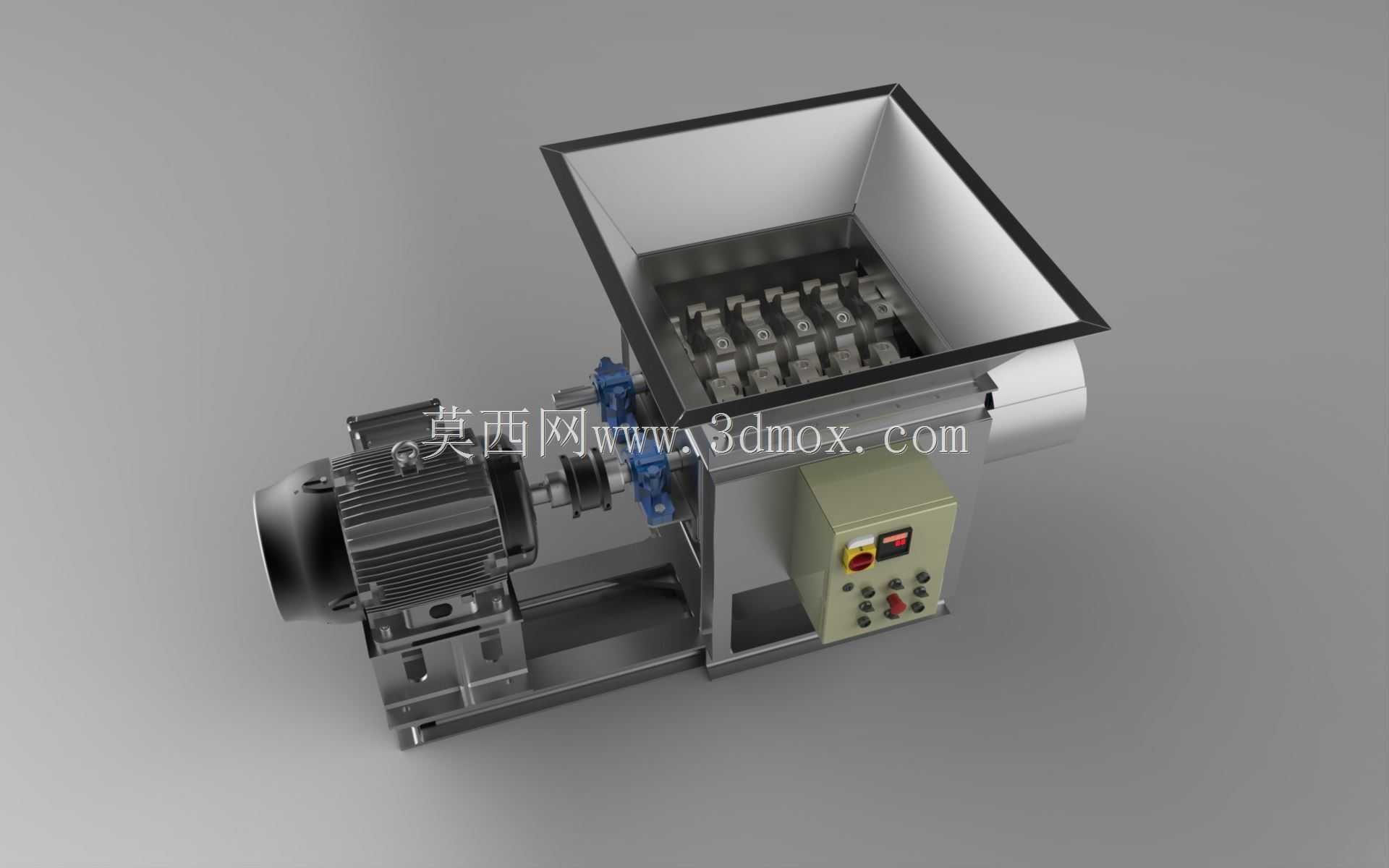

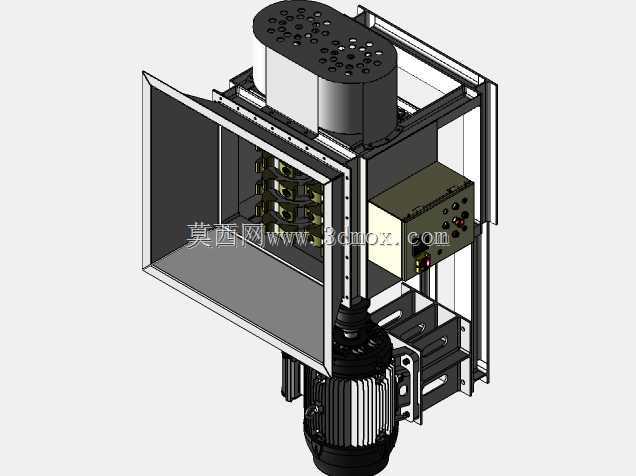

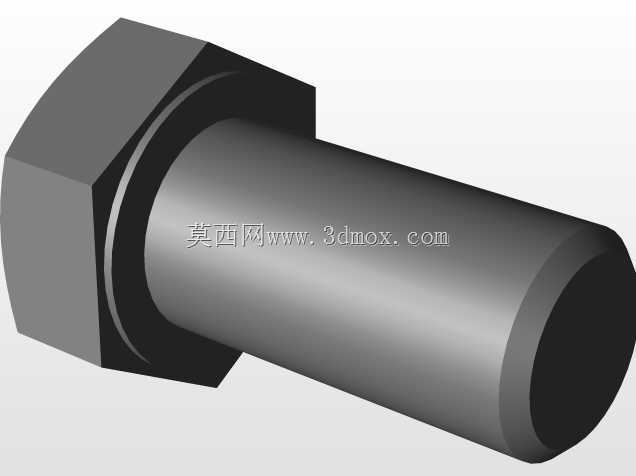

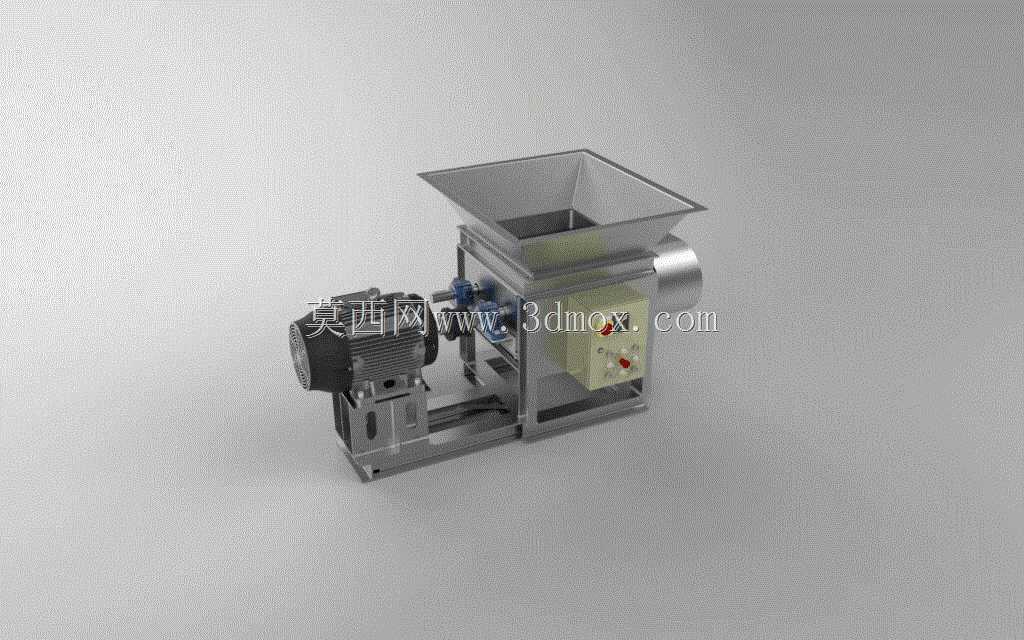

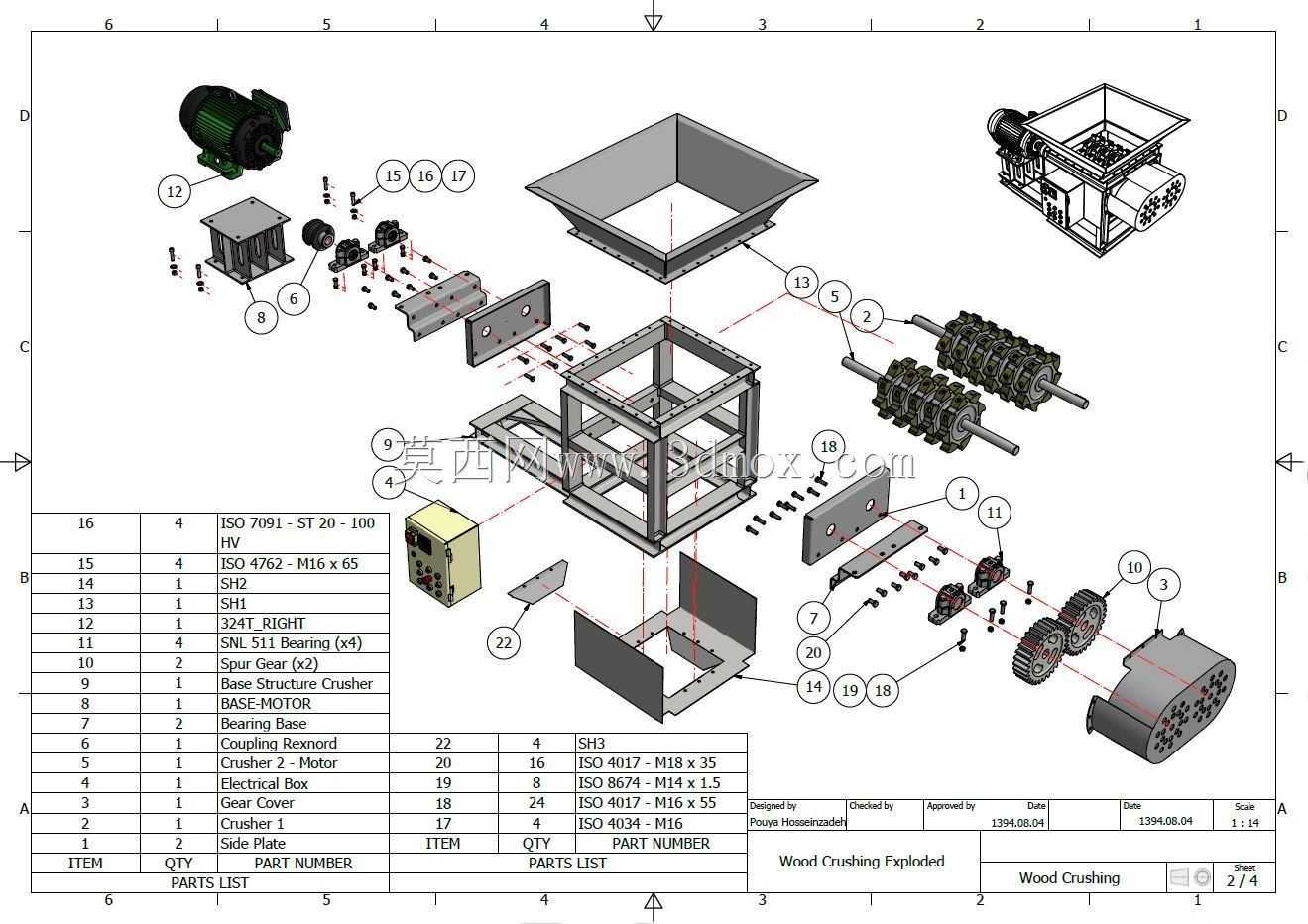

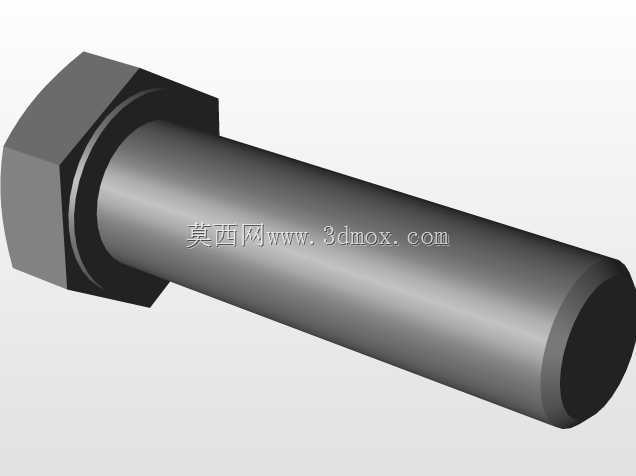

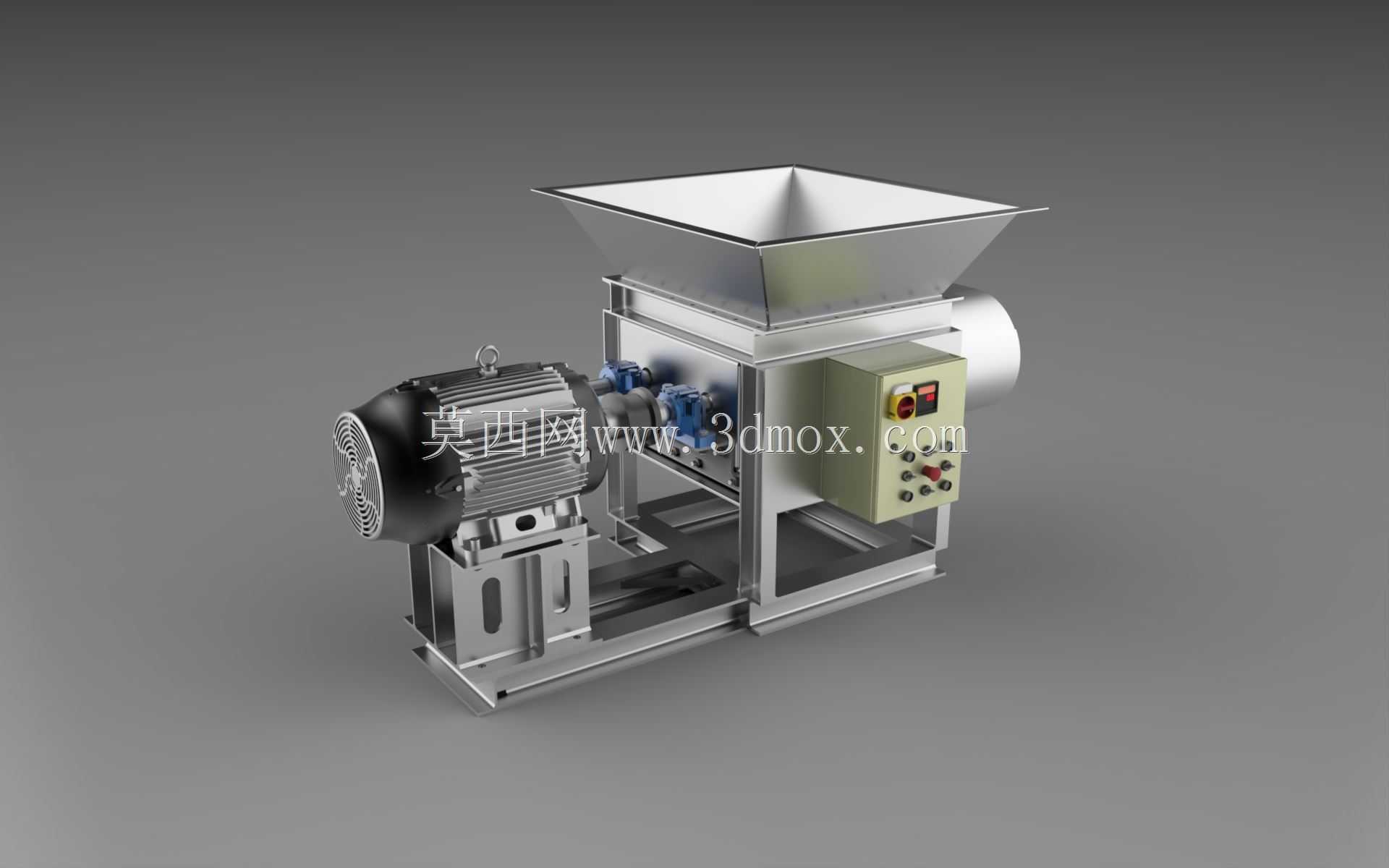

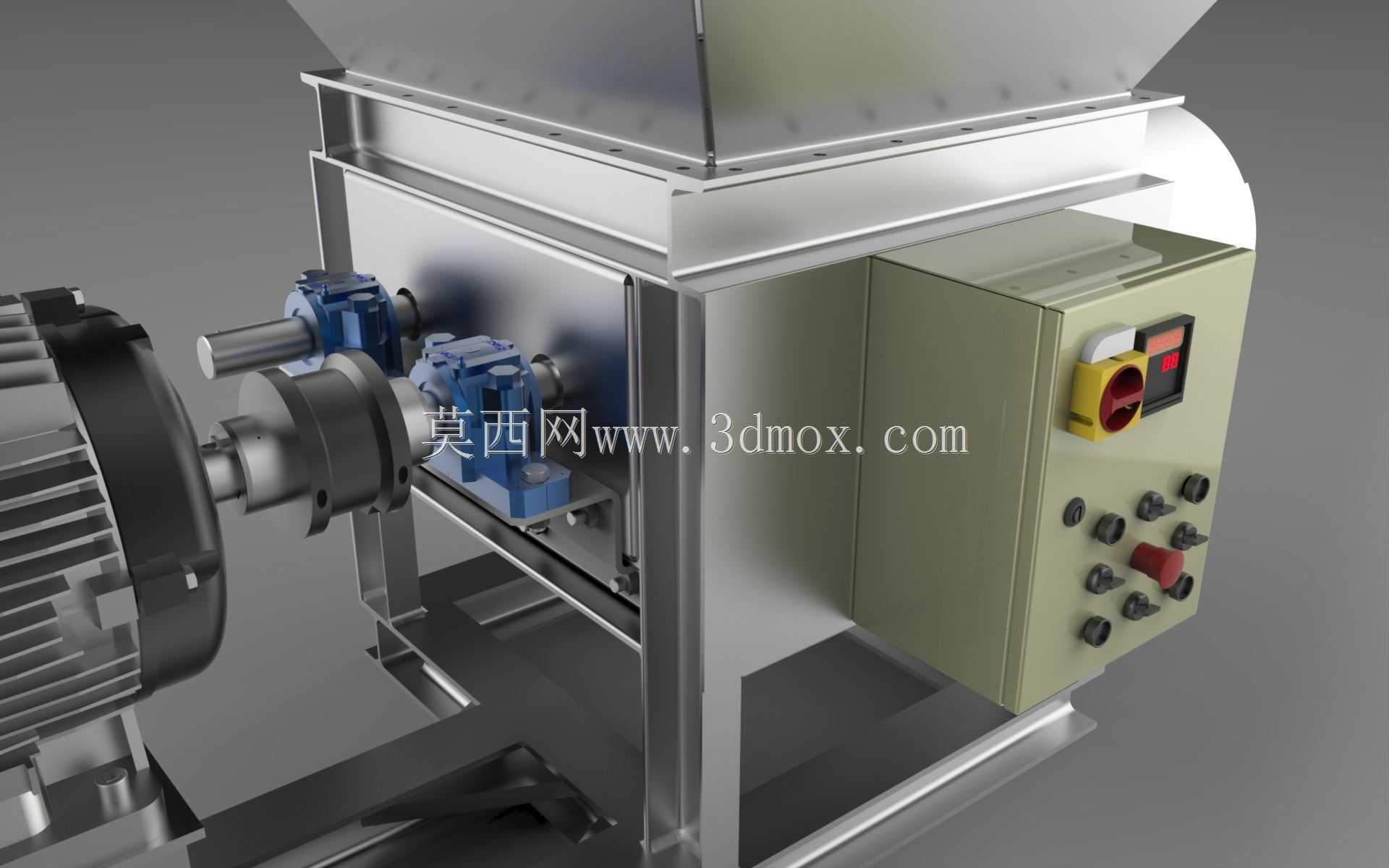

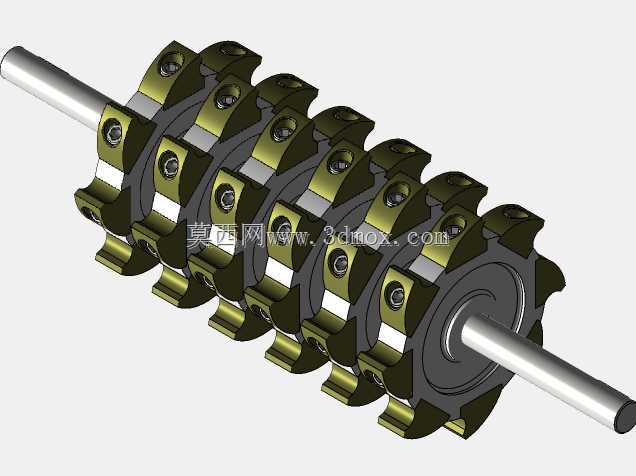

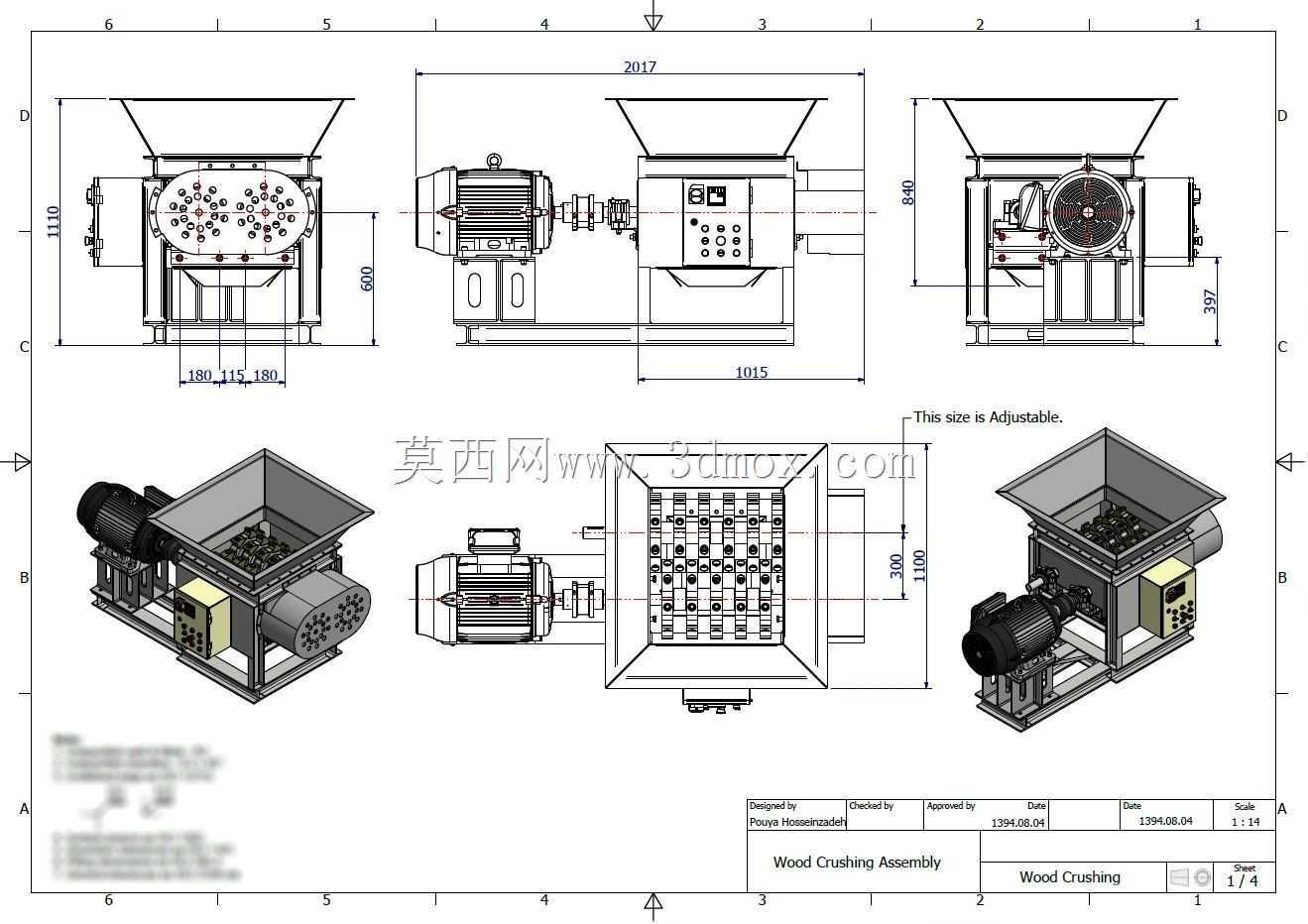

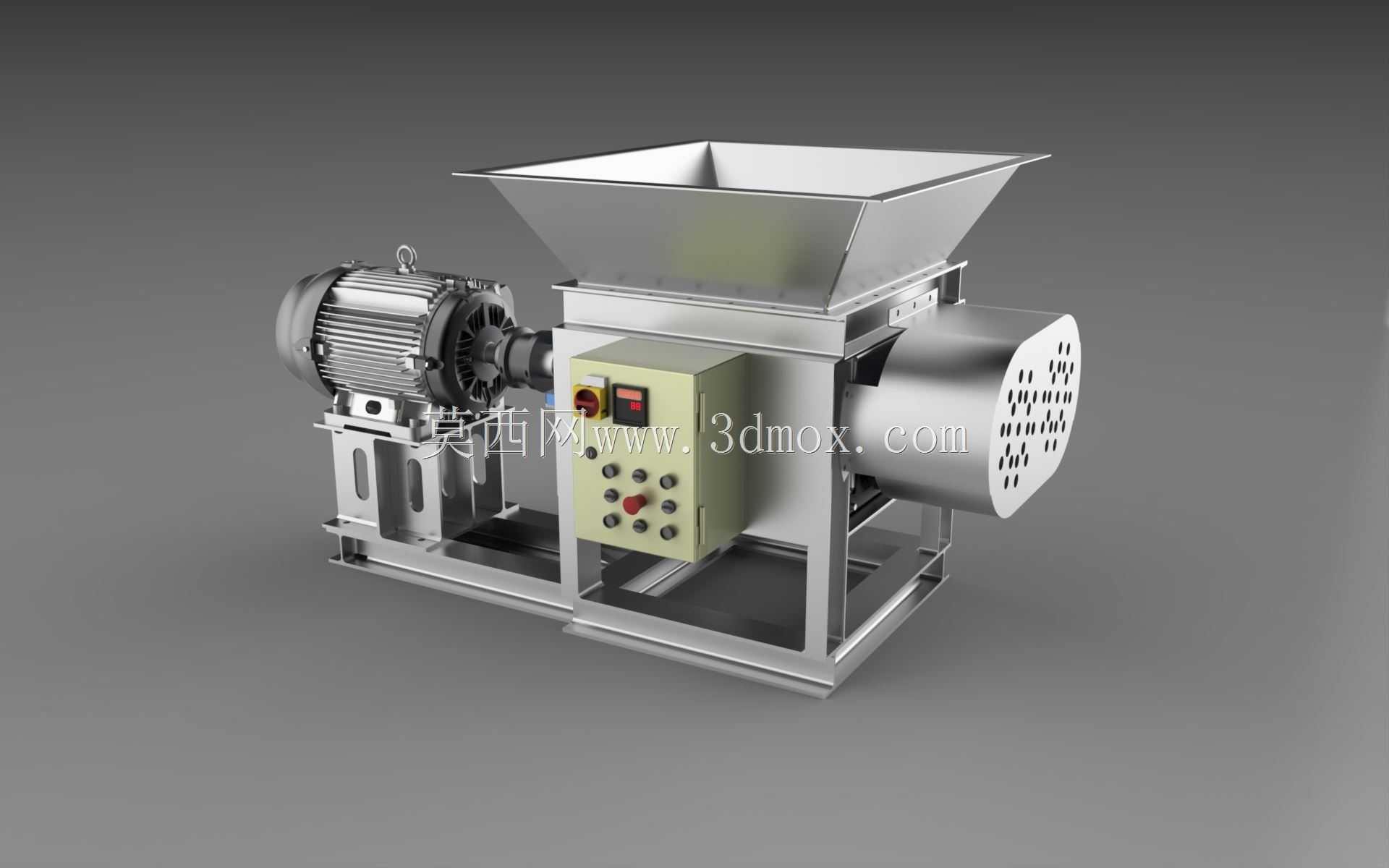

这款木材破碎设备主要面向中小型木材加工边角料处理、生物质原料预处理、废旧木质家具回收破碎等应用场景，可将原木枝桠、板材边角料、废弃木托盘、废旧木质包装件等物料破碎至均匀粒径，为后续生物质制粒、板材再生产、木质废料焚烧供热等工序提供符合进料要求的碎料，适配木材加工厂、生物质能源生产车间、固废回收处理站点等多种作业场地的生产需求。设备整体采用卧式集成化布局，驱动单元、破碎腔体、控制箱体、出料结构全部整合在一体式焊接机架上，无需复杂的现场拼装工序，安装时仅需将设备固定在硬化水平地面，完成动力线路接线即可投入使用，大幅降低现场安装的施工成本与调试周期。设备上方设置大敞口式方形进料斗，斗体采用倾斜导料结构设计，可引导物料依靠自重顺畅滑入破碎腔体，同时避免进料过程中物料飞溅外溢，适配人工投料、输送带自动进料两种上料方式，可匹配不同自动化程度的生产线对接需求。破碎腔体内部采用单轴动刀配合定刀的剪切破碎结构，动刀采用耐磨合金材质，通过螺栓可拆卸固定在刀轴座上，长期使用磨损后可单独更换刀片，无需整体更换刀轴，有效降低设备后期维护成本；腔体侧方设置带密集冲孔的筛网结构，只有破碎至粒径小于筛网孔径的物料才能通过筛网从侧方出料口排出，保证出料粒径均匀一致，可根据实际生产的出料粒径需求更换不同孔径的筛网，适配不同下游工序的进料要求。驱动端采用卧式电机通过联轴器直连刀轴的传动结构，相比皮带传动的结构，传动效率更高、运行稳定性更强，可避免皮带打滑、长期使用皮带松弛老化的问题，保障大负载破碎作业下的动力稳定输出。设备侧方集成独立控制箱体，箱体上设置启停按钮、急停按钮、运行状态指示灯与电流显示仪表，操作人员可在设备旁直接完成设备操作，实时监控设备运行负载状态，遇到卡料等异常工况可第一时间按下急停按钮切断动力，保障作业安全。机架底部预留标准地脚螺栓安装孔位，整体安装边界紧凑，占地面积小，可适配车间内狭窄区域的布置需求，设备整体做防锈喷涂处理，可适应车间内多尘、潮湿的作业环境，延长设备整体使用寿命。
