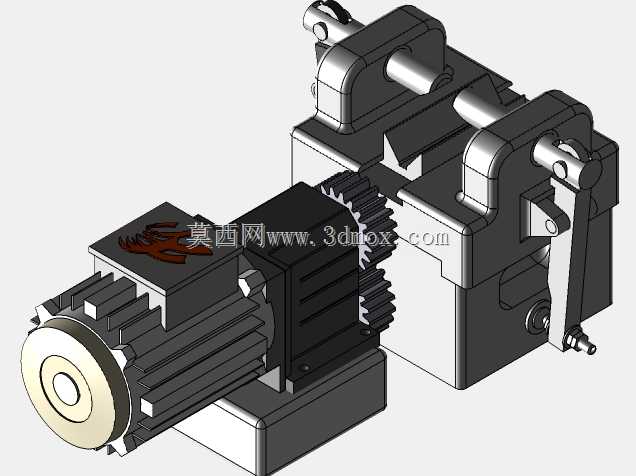

齿轮传动式快速夹紧工装夹具结构

这套夹紧机构主要面向机加工工序的工件装夹场景，在铣削、钻削、轻度磨削作业中承担工件定位与夹持功能，可适配小型轴类、方块类异型零件的装夹需求，替代传统手动平口钳的部分使用场景，尤其适合小批量多品种零件的快速换产作业。整套机构采用齿轮啮合作为力传递路径，输入端设置带防滑纹路的手动旋钮，操作者转动旋钮时，动力经直齿轮组传递至两侧的夹紧执行端，带动夹块沿导向槽做同步对中运动，相比传统丝杠传动的虎钳，齿轮传动的空行程更小，夹块开合速度更快，能有效缩短单件装夹的辅助时间。夹块的夹持面做了V型与平面组合设计，平面段可贴合规则方块零件的基准面，V型槽可自动对中圆柱类零件，无需额外调整找正，夹持时的受力点分布均匀，可避免薄壁零件装夹变形。机构的基座采用一体化铸造结构，底部预留了标准T型槽安装孔位，可直接固定在机床工作台的T型槽上，安装边界与常用100mm规格平口钳的安装孔距一致，无需对现有工作台做改造即可直接替换使用。夹块的最大开合行程为80mm，闭合后最小夹持尺寸为5mm，可覆盖常规小型零件的装夹尺寸范围，夹块的夹持面做了淬火处理，表面硬度达到HRC45-50，长期使用不易出现压痕与磨损。设计过程中优先考虑了操作的便捷性，夹紧端设置了快速锁紧扳把，当夹块接触工件后，扳动扳把即可实现增力锁紧，无需持续转动旋钮施加过大扭矩，锁紧力可通过扳把的转动角度微调，适配不同材质零件的夹持力需求，避免铝件、塑料件等软质零件被夹伤。导向部位采用了矩形导轨配合耐磨衬套的结构，夹块移动过程中无明显旷量，重复定位精度可控制在0.02mm以内，能满足普通机加工工序的定位精度要求。整套机构的外露部件均做了发黑防锈处理，适配车间多切削液、多油污的使用环境，日常维护仅需定期在齿轮啮合面与导轨面涂抹润滑脂即可，无需复杂的拆解保养。
