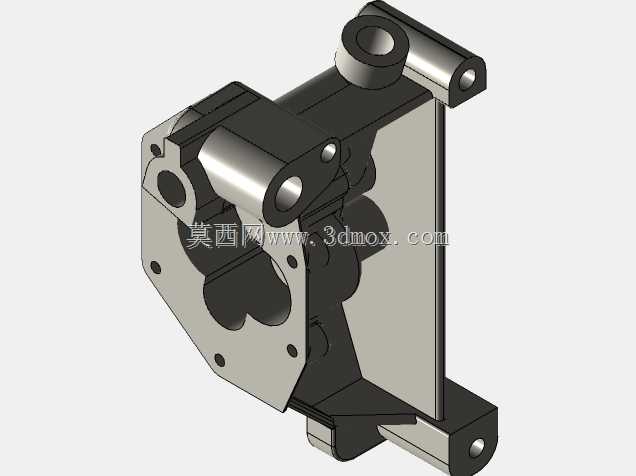

标致车型配套机油泵结构三维设计

在乘用车动力系统的润滑回路设计中，机油泵承担着建立稳定油压、将清洁机油输送至各摩擦副的核心作用，这款适配标致车型的机油泵结构，在建模阶段就充分考虑了主机厂动力舱的安装边界与发动机额定工况下的供油需求。从实际装车场景来看，该机油泵安装于发动机缸体下部油底壳上方区域，安装面的定位销孔、螺栓过孔位置完全匹配对应机型的缸体预留接口，进油口直接深入油底壳集滤器安装位，出油口对接缸体主油道入口，整体外形轮廓避开了曲轴平衡块、正时链条张紧器等周边运动部件的运动包络，不会出现装车干涉问题。功能设计上，该泵采用定排量转子式结构，内转子与外转子的偏心距、齿形参数经过匹配计算，在发动机常用转速区间能够输出符合润滑要求的机油流量，同时设置了内置限压阀结构，当发动机高转速工况下油压超过设定阈值时，限压阀开启泄流，避免过高油压冲坏油封、造成机油泄漏，也能减少不必要的功率损耗。建模过程中，对泵体、泵盖、内外转子、限压阀柱塞、弹簧等核心零件都做了完整的结构还原，各配合面的公差带在建模时预留了合理的装配间隙，比如转子端面与泵盖之间的间隙控制在保证密封同时不出现转子卡滞的范围，转子与泵腔内壁的间隙兼顾容积效率与转动灵活性。从结构设计思路来看，这款机油泵没有采用额外的外置安装支架，直接通过泵体自身的法兰面与缸体连接，既减少了零部件数量，也提升了安装定位精度，泵体上集成的机油道无需额外连接管路，降低了漏油风险。在实际维修与选型场景中，该结构的三维模型能够帮助售后技术人员直观理解泵体内部的装配关系，也能为同类型小排量乘用车机油泵的改型设计提供结构参考，建模时还原的各零件壁厚、加强筋位置，也对应了铝合金压铸成型的工艺要求，避免出现铸造壁厚不均、应力集中的问题。
