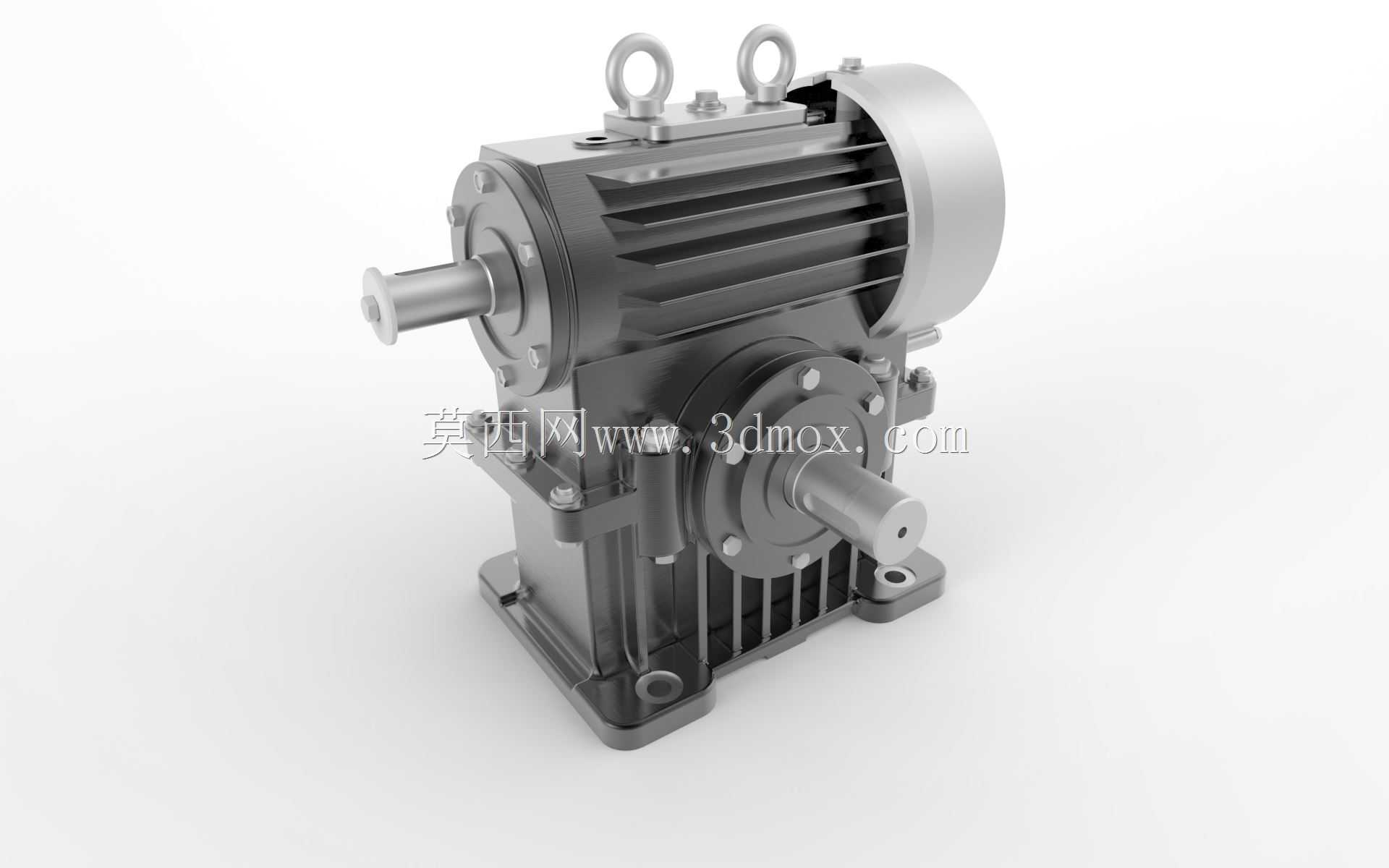

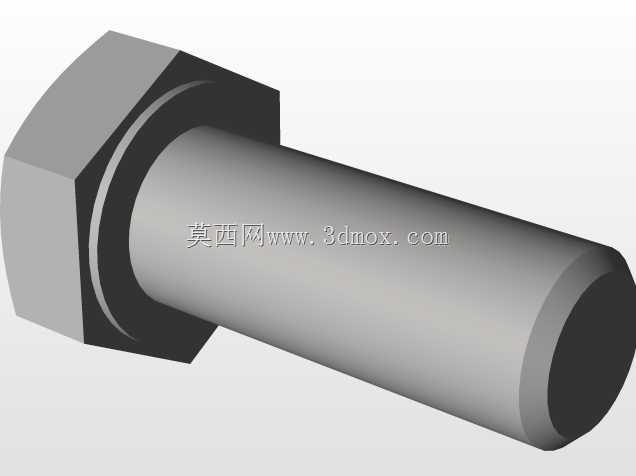

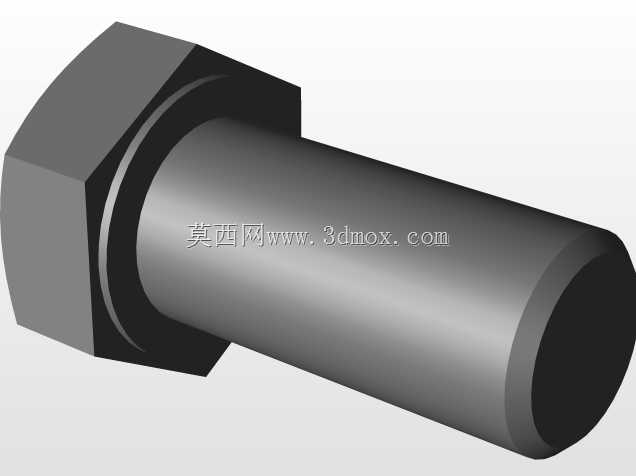

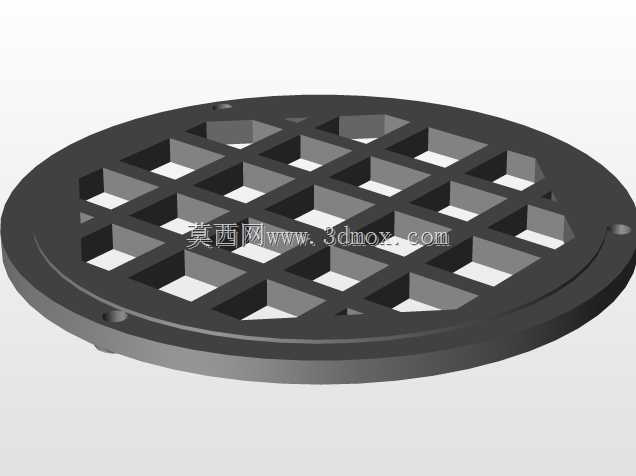

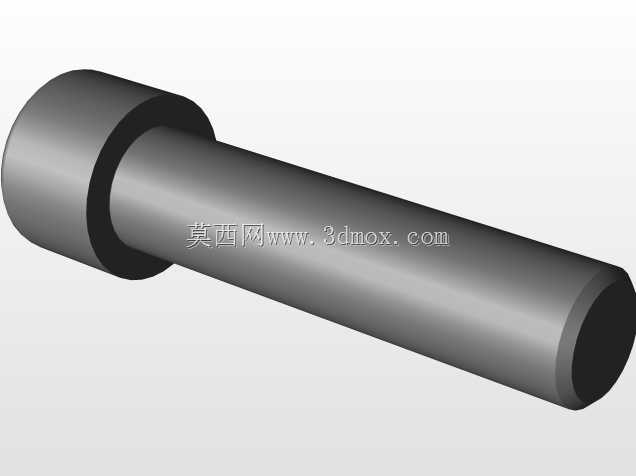

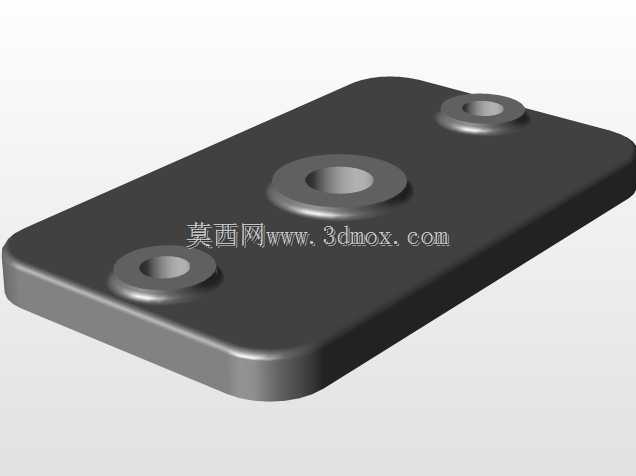

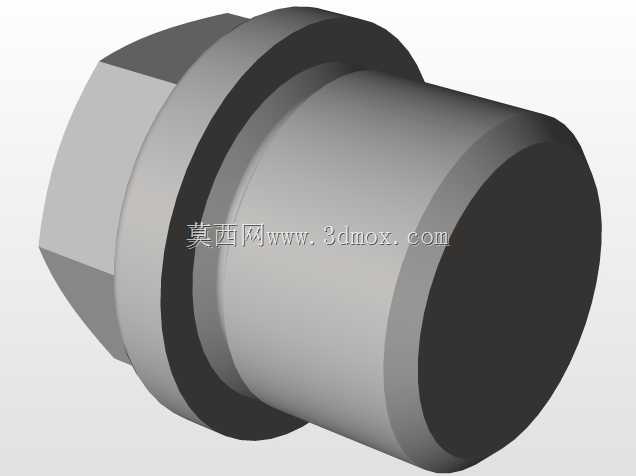

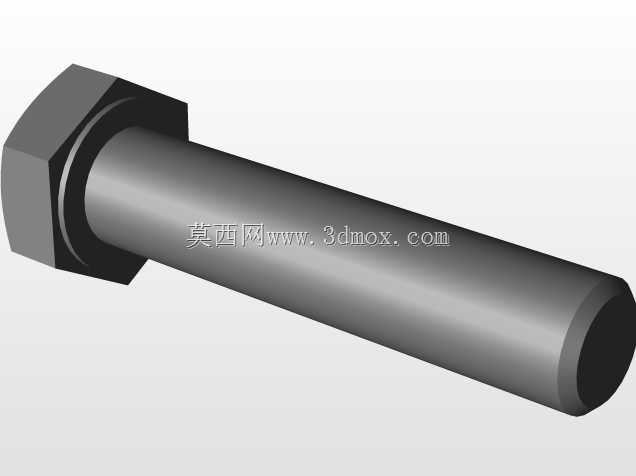

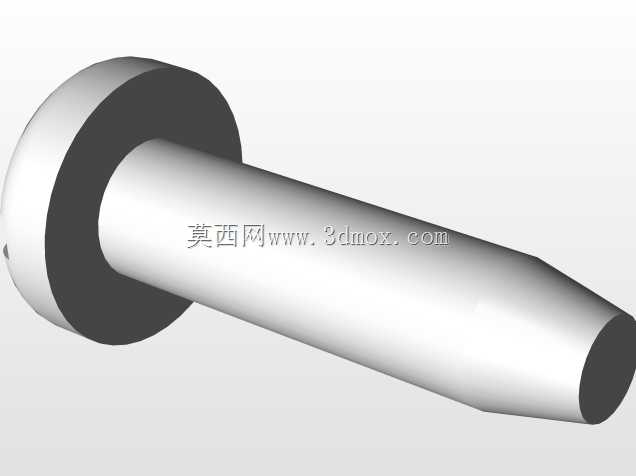

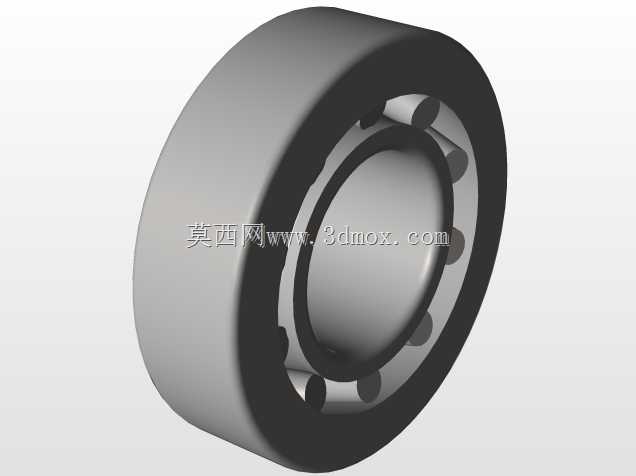

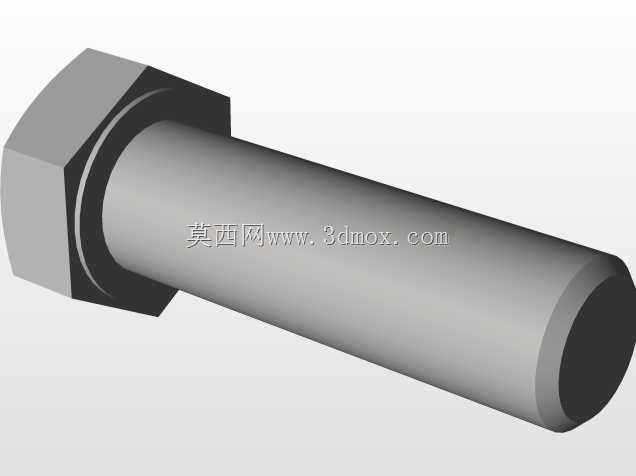

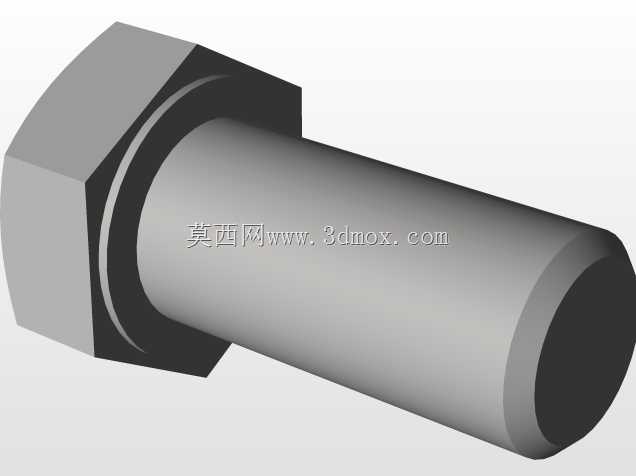

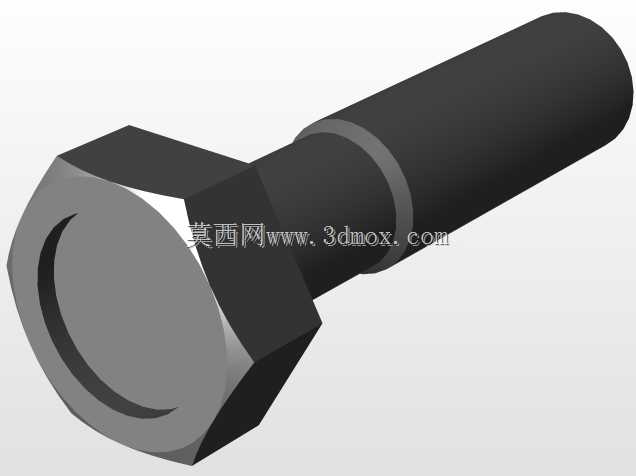

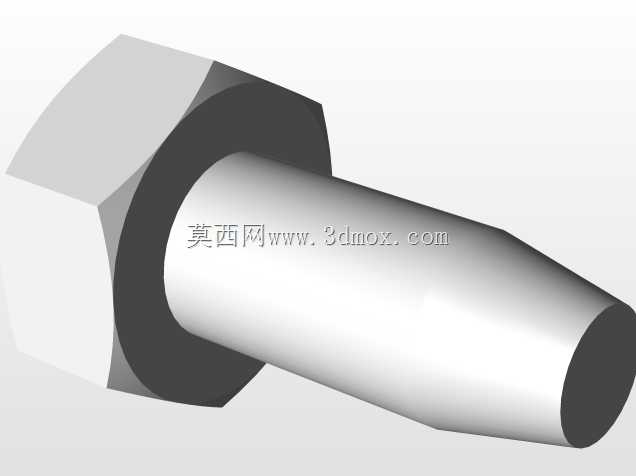

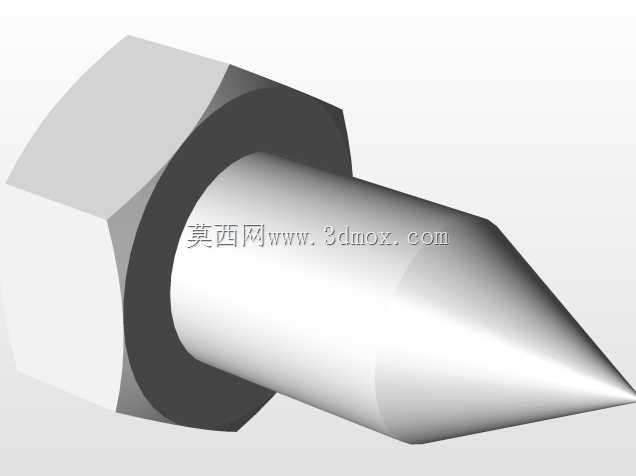

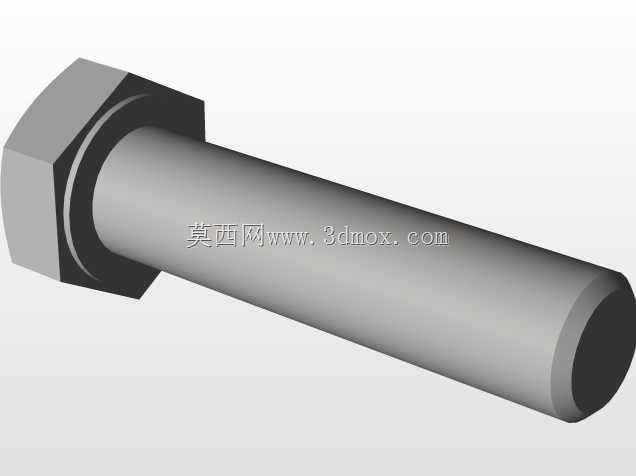

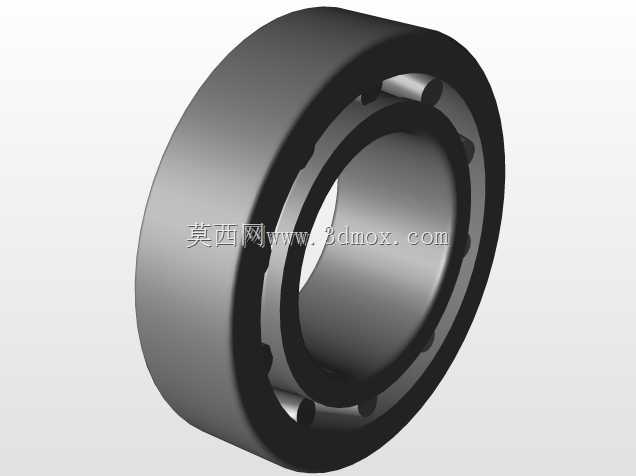

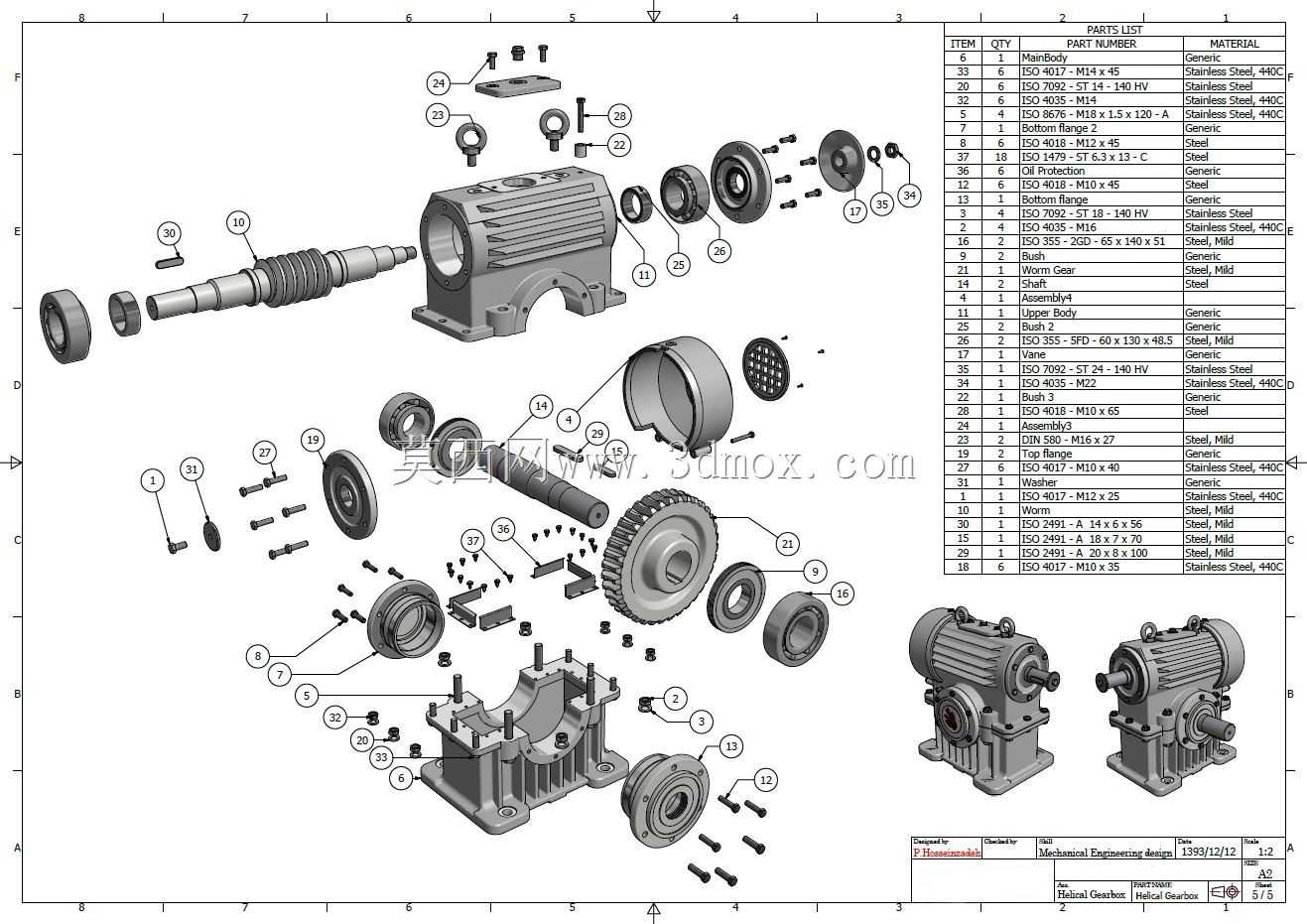

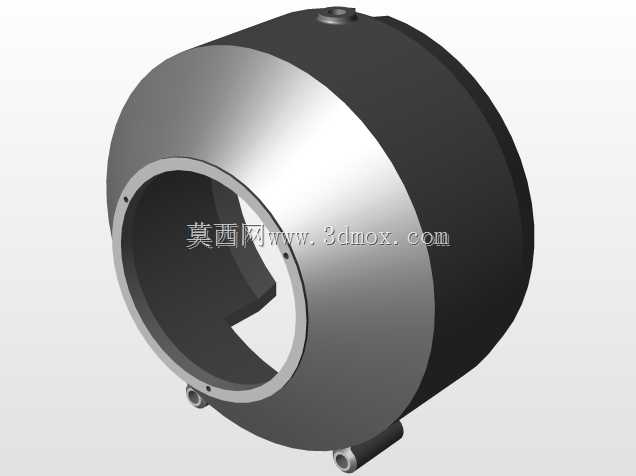

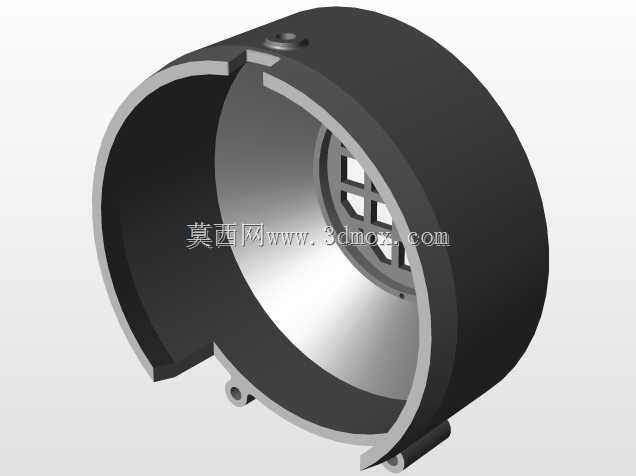

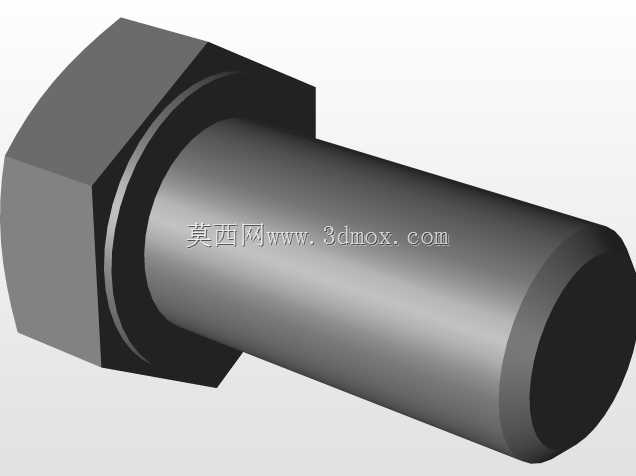

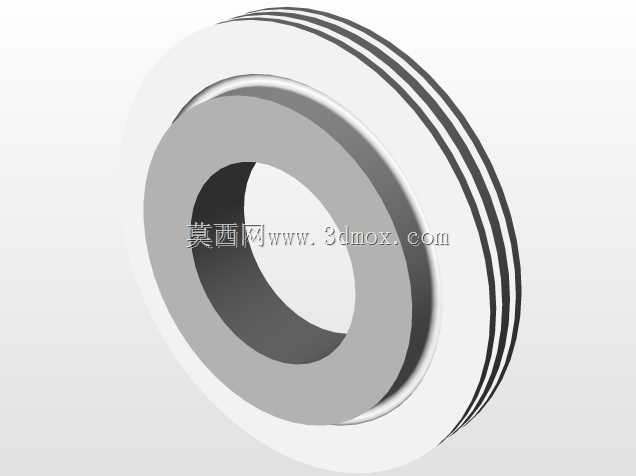

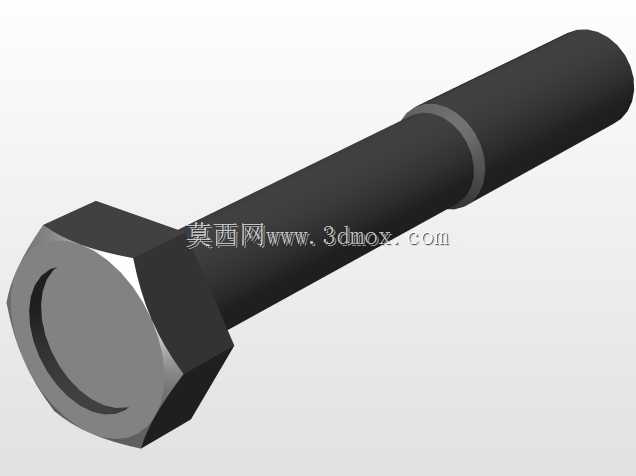

蜗轮蜗杆式工业齿轮传动箱体结构

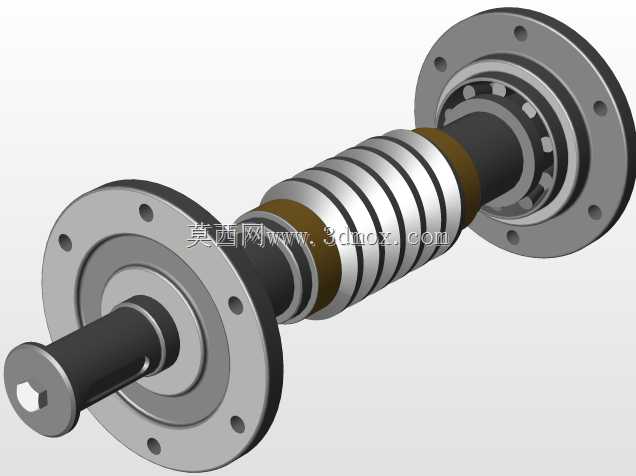

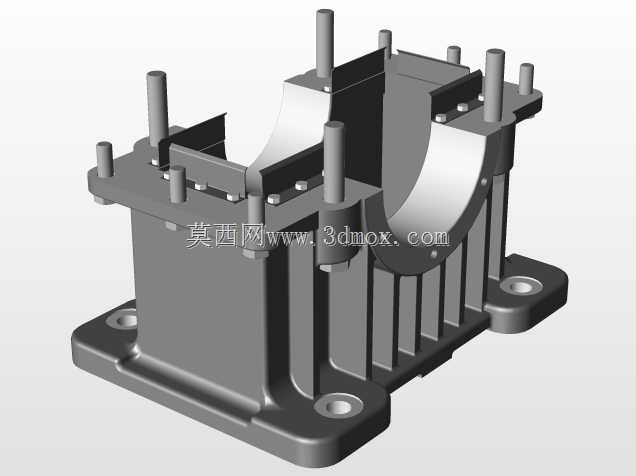

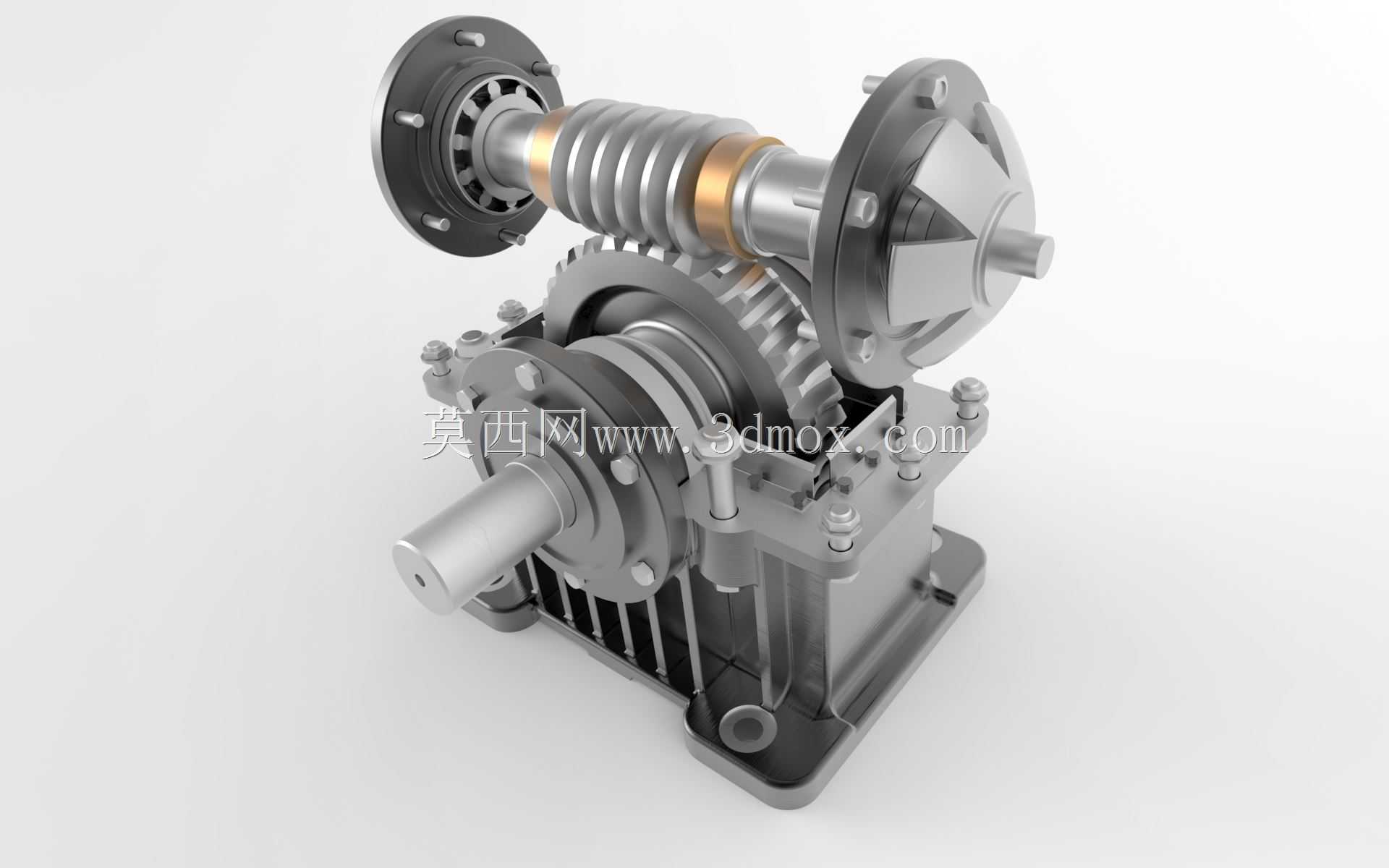

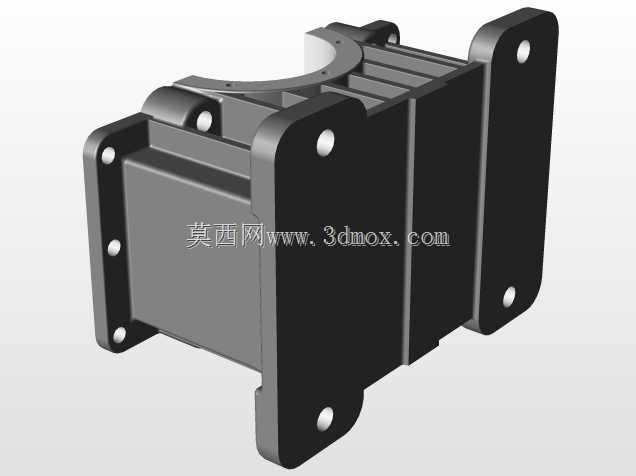

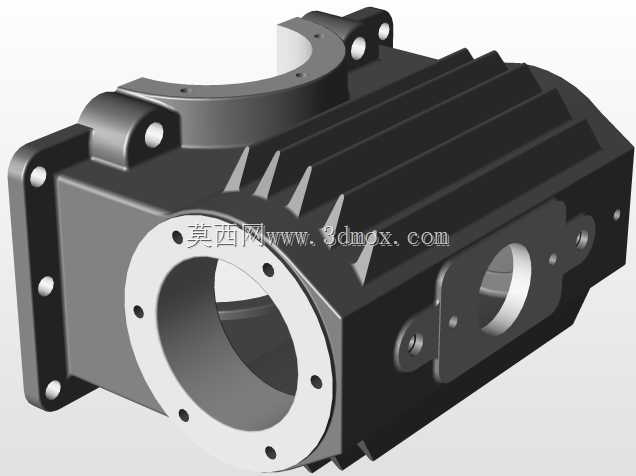

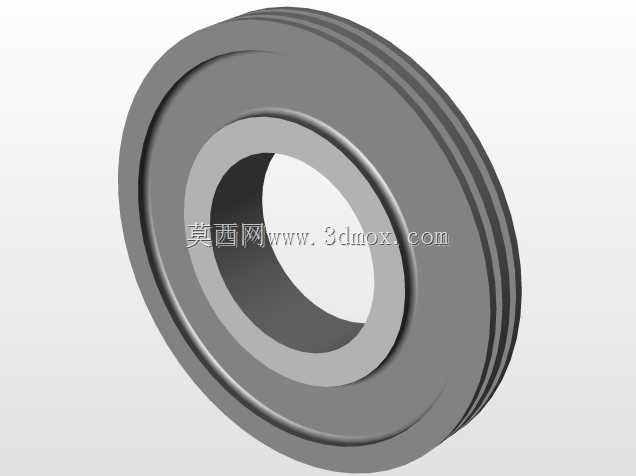

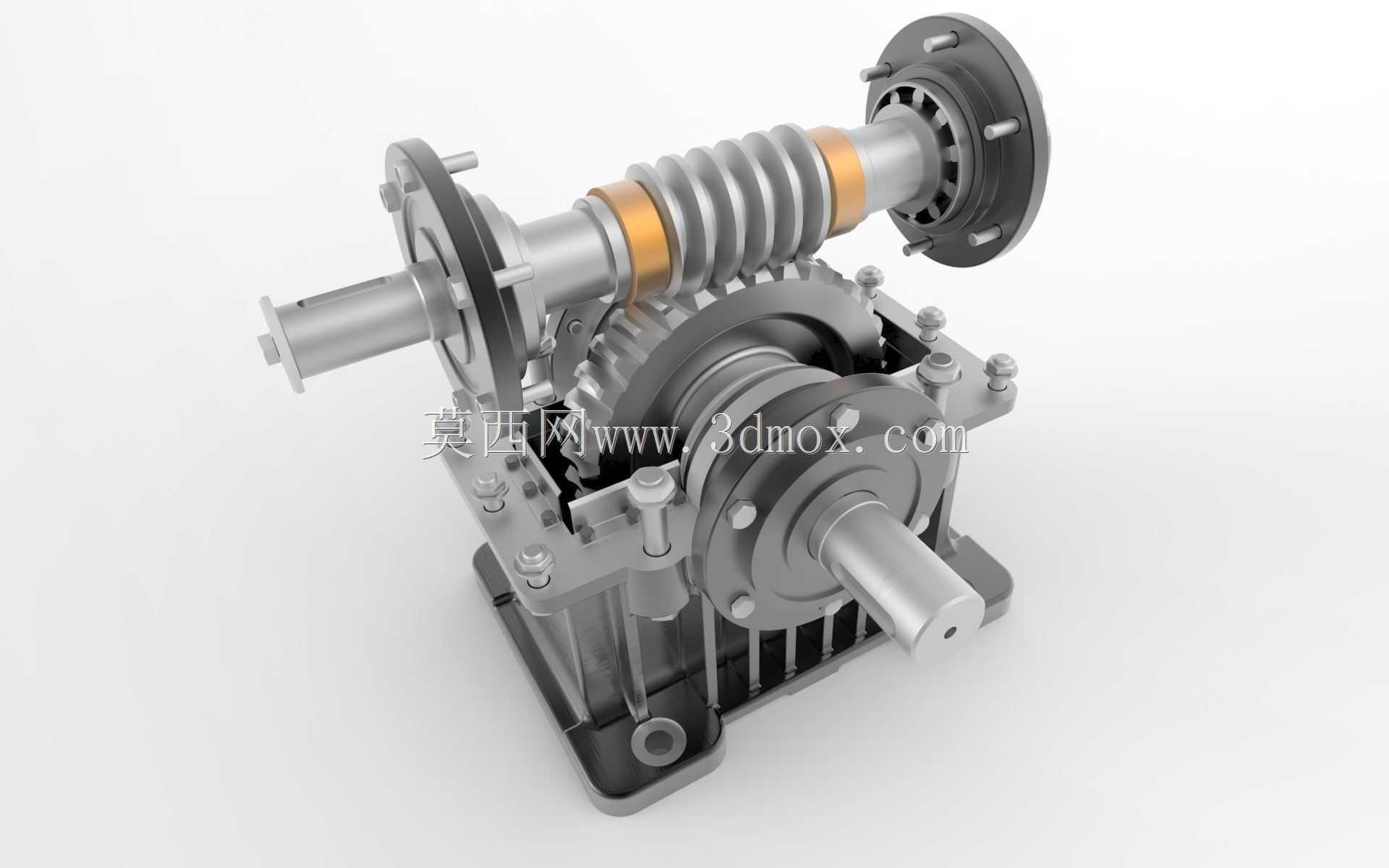

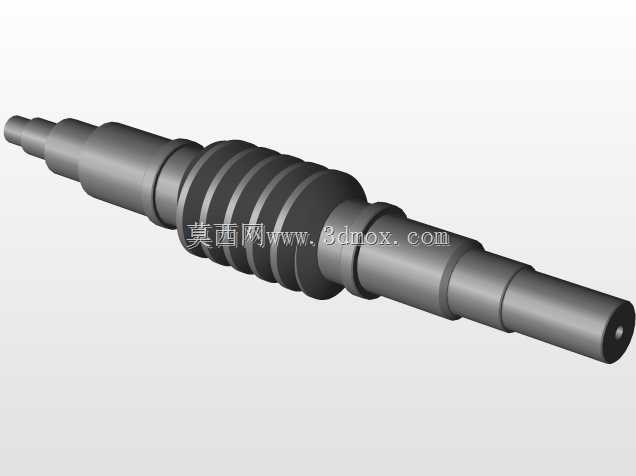

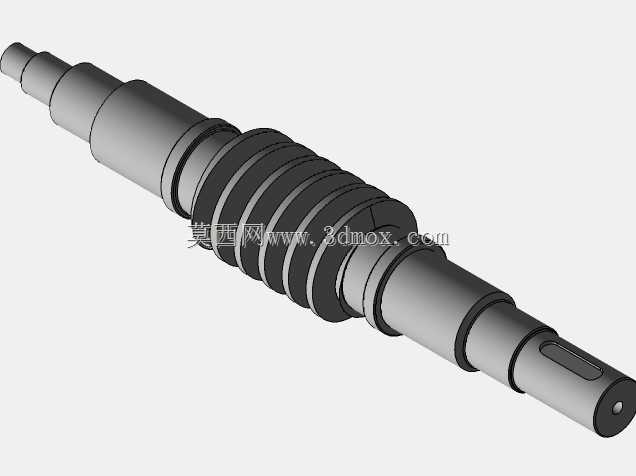

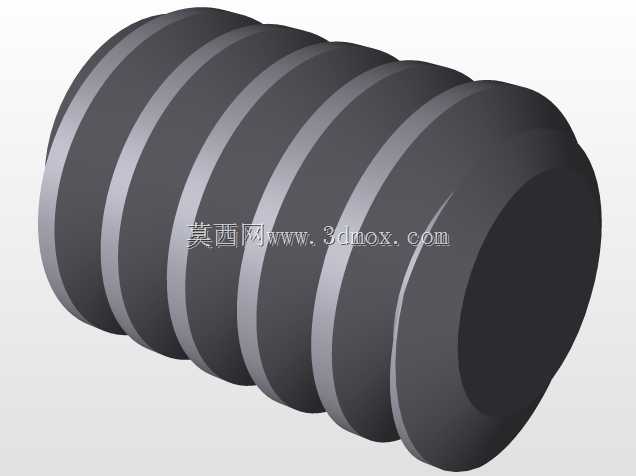

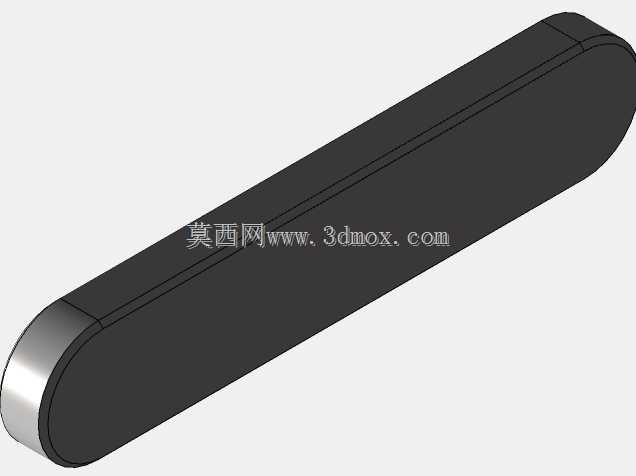

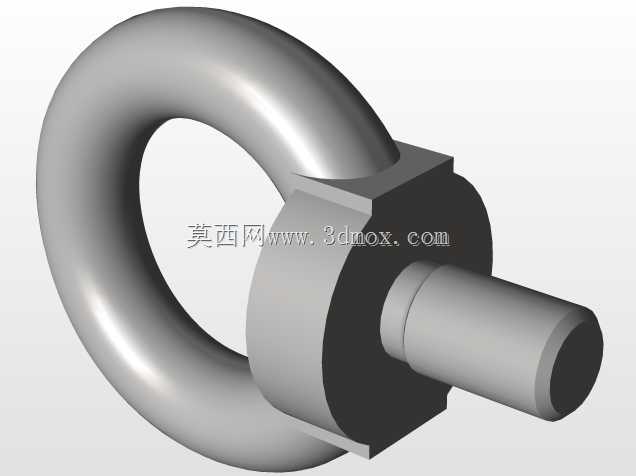

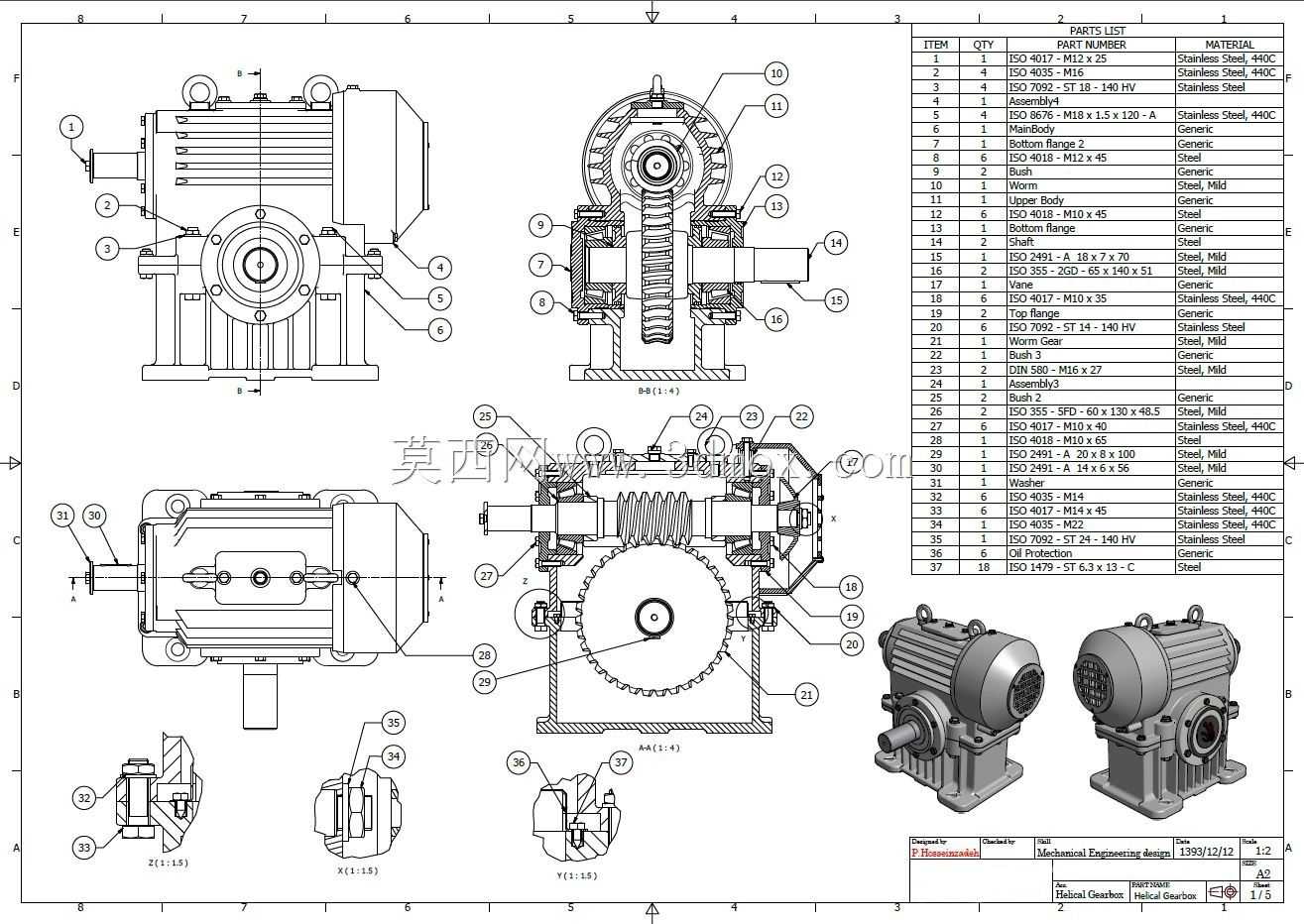

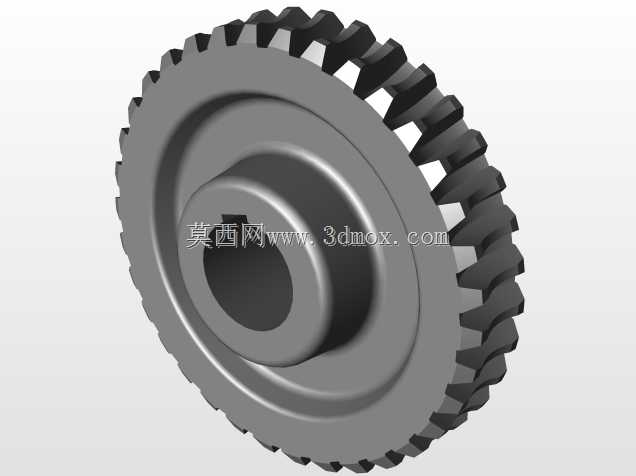

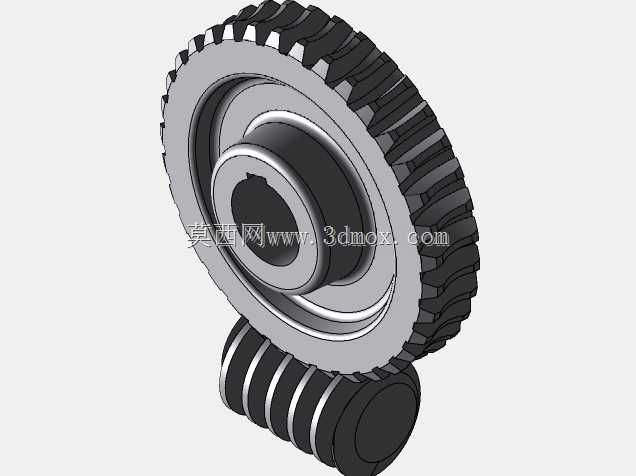

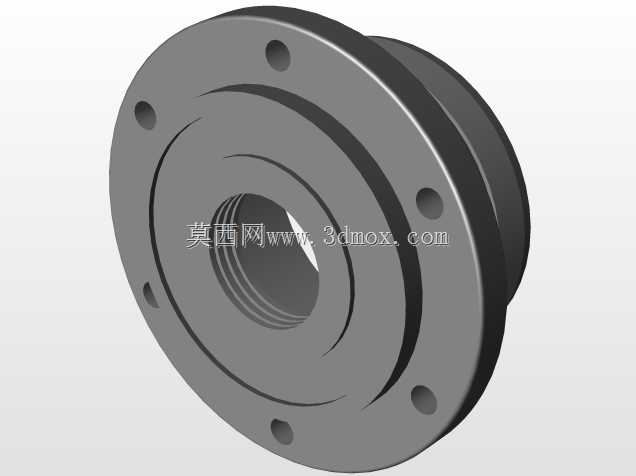

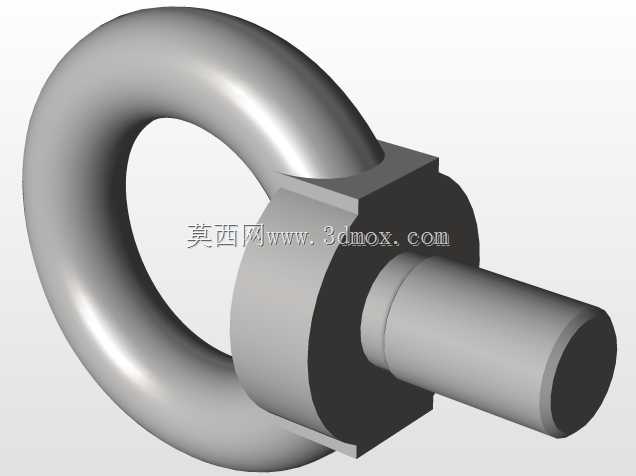

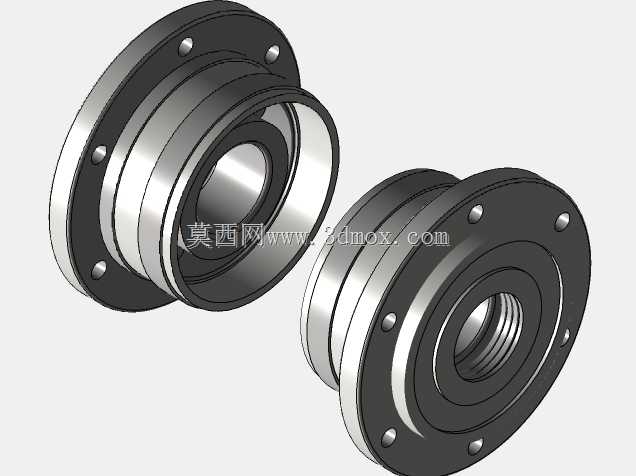

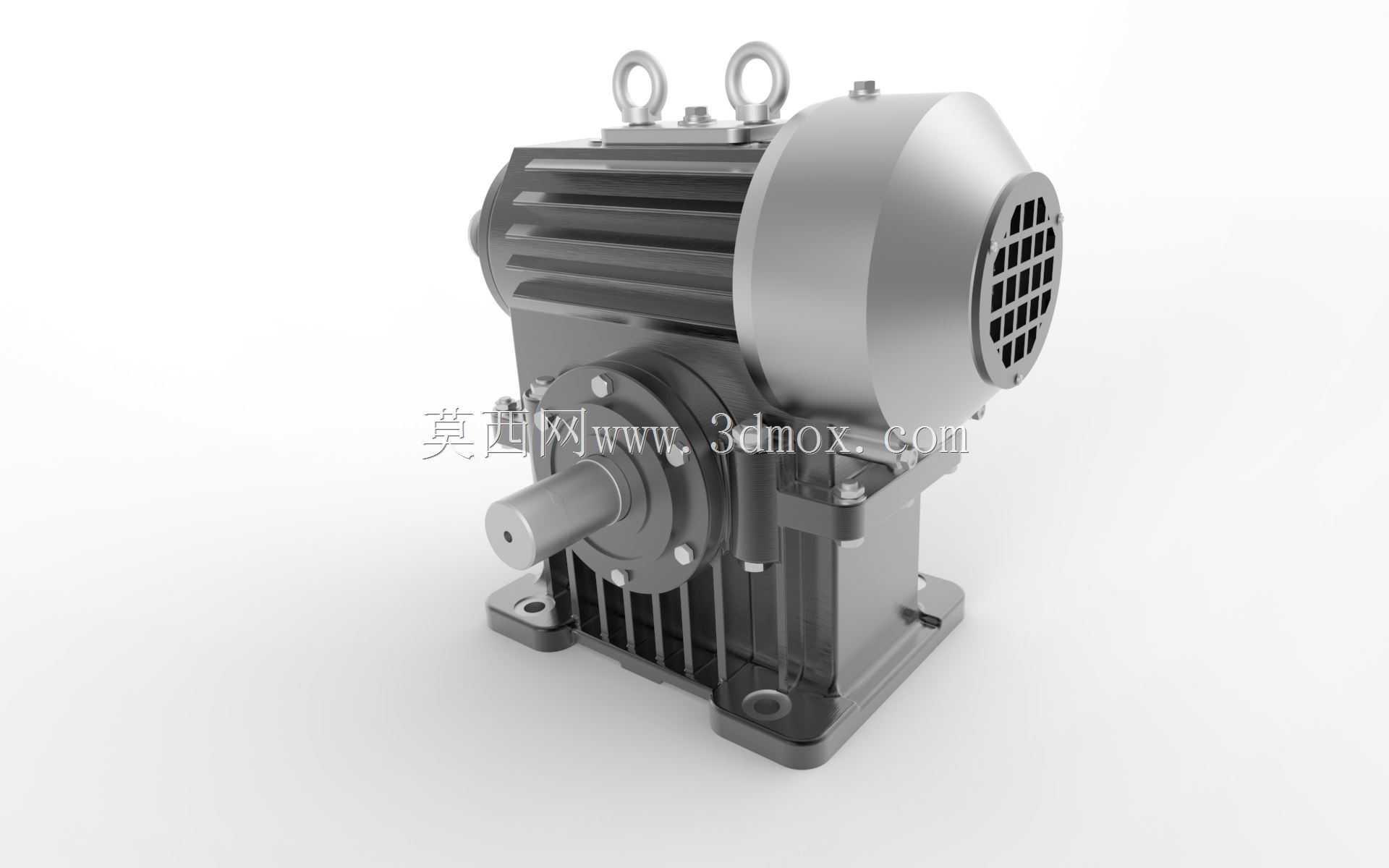

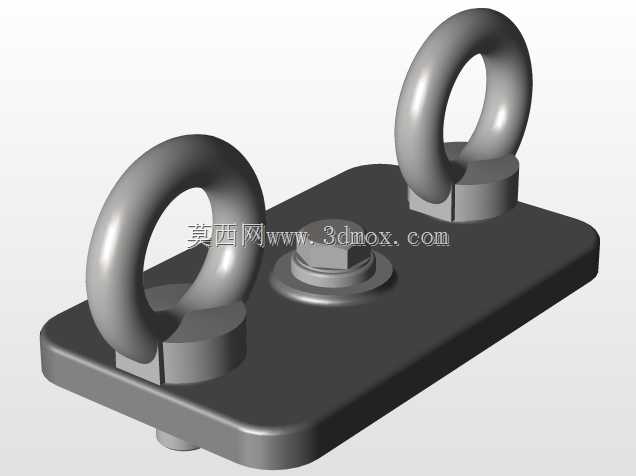

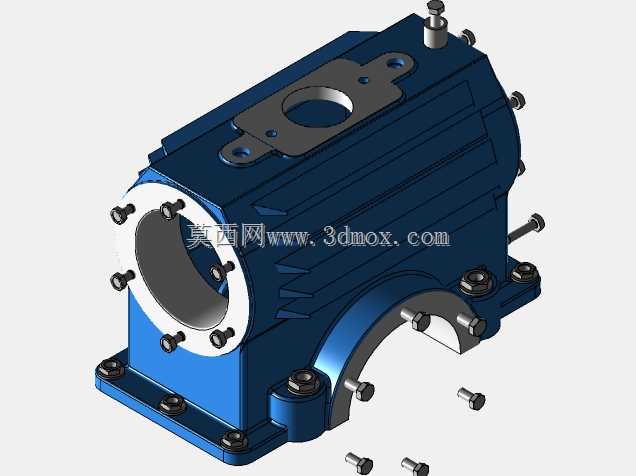

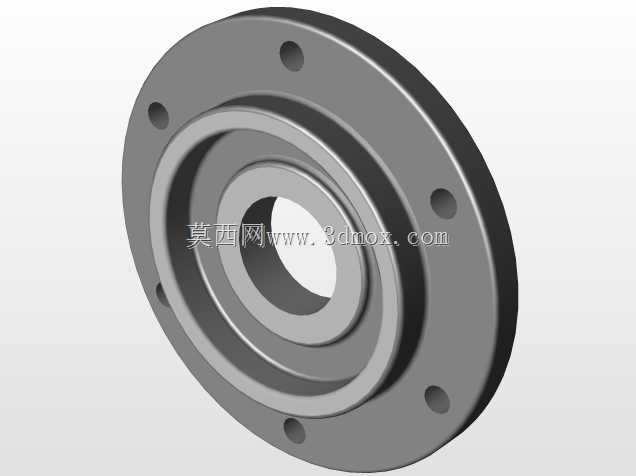

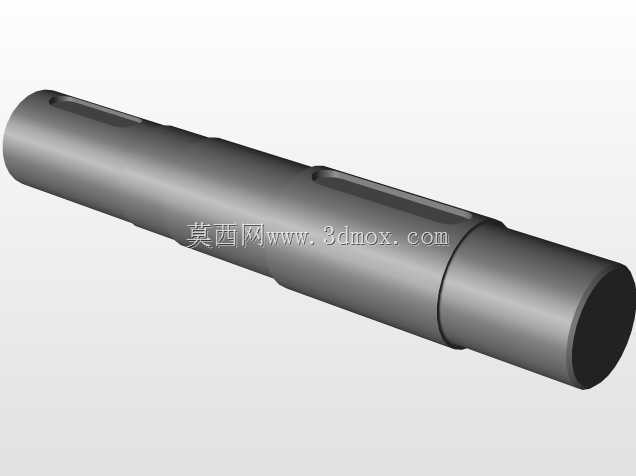

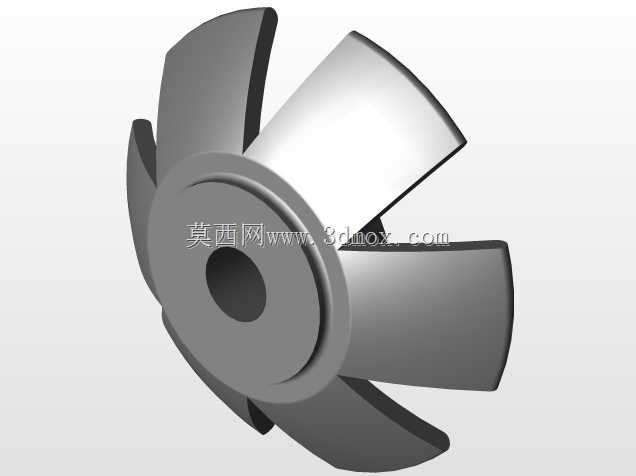

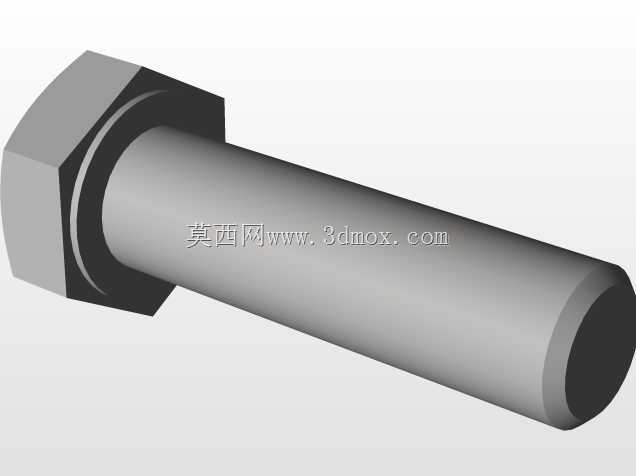

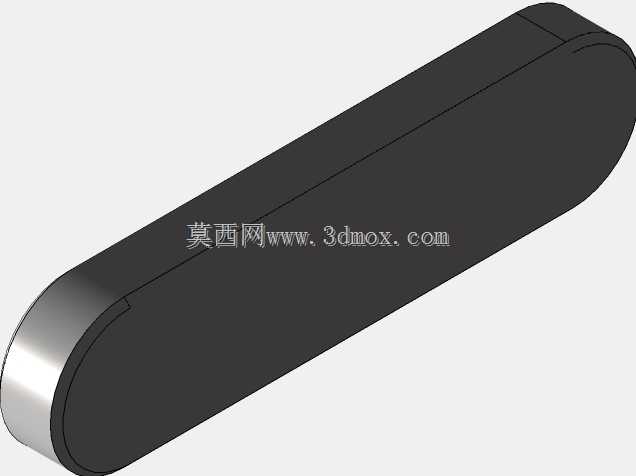

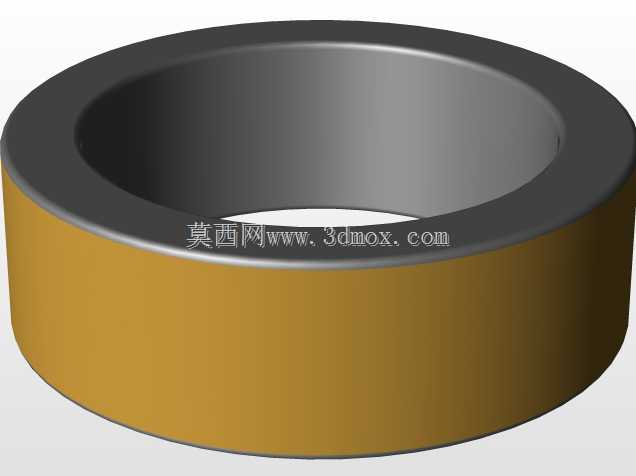

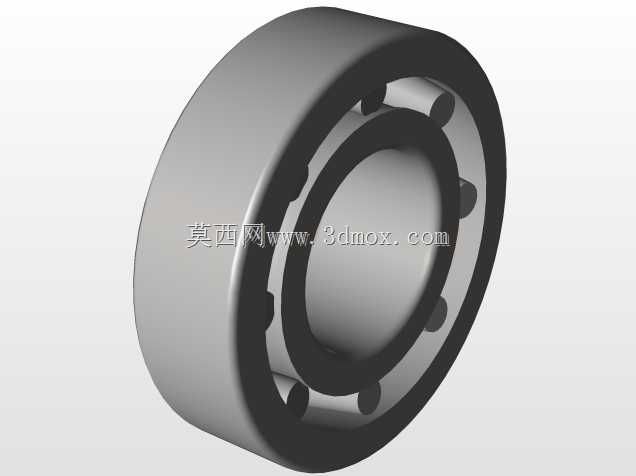

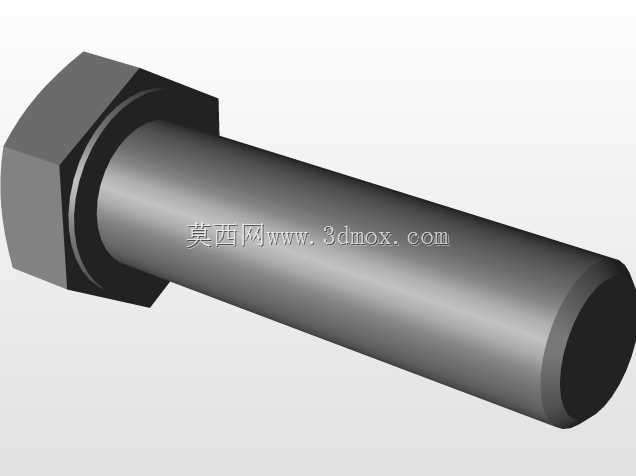

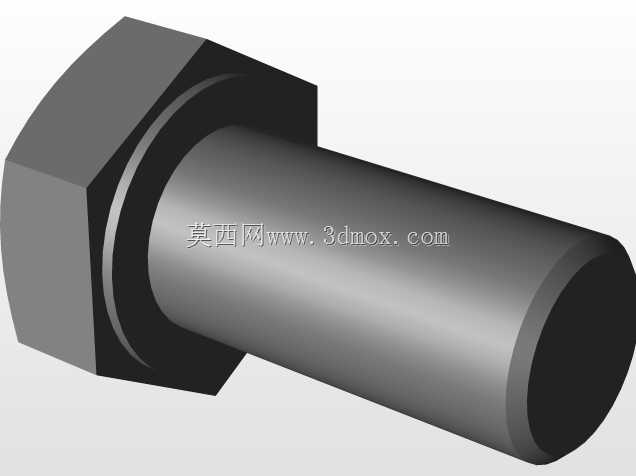

这款蜗轮蜗杆结构的齿轮传动箱体，常被应用在轻工输送线、食品包装设备、小型自动化专机的动力传递环节，用来匹配高转速低扭矩的动力源输出，将原动机的转速降低到作业端需要的区间，同时放大输出扭矩，适配执行机构的负载需求。从实际安装场景来看，箱体底部预留的四个带沉孔的安装脚，是现场安装时的核心定位基准，安装脚的平面度公差控制在0.1mm以内，能保证箱体固定到设备机架后不会出现额外的装配应力，避免长期运行后箱体结合面出现渗油问题；输入轴与输出轴采用空间垂直交错的布局，这种轴系排布能大幅压缩传动单元的整体安装空间，很多对设备横向尺寸有严格限制的工位，都会优先选用这类结构的传动箱体。设计过程中，箱体外部的散热筋是经过热平衡核算的，蜗轮蜗杆传动的滑动摩擦占比高，运行过程中产生的热量会通过箱体外壁的散热筋快速传导到周围空气中，不需要额外加装冷却油路就能满足连续8小时满负载运行的温升要求，顶部的两个吊环是为了满足整箱吊装转运的需求，吊环的安装位置经过重心核算，吊装时箱体不会出现倾斜，能避免轴系受到额外的径向冲击力。箱体的端盖结合面都预留了密封槽，装配时嵌入耐油橡胶密封圈就能阻止箱体内的润滑油泄漏，同时阻挡外界的粉尘、切削液进入箱体内部污染润滑油，适合车间多粉尘、有少量切削液飞溅的加工场景。输入轴端的轴伸尺寸按照通用标准设计，能直接通过联轴器匹配标准Y系列电机的输出轴，不需要额外定制转接法兰，输出轴的键槽尺寸也符合通用传动件的安装标准，可以直接安装链轮、同步带轮或者联轴器连接下游执行机构，能大幅缩短设备组装时的配件适配周期。建模过程中还原了箱体内腔的蜗轮蜗杆啮合空间，能直接用来做装配干涉检查，也可以基于这个模型做后续的受力仿真分析，验证箱体在额定负载下的形变情况，给后续的轻量化优化提供基础参考。
