卧式螺杆鱼漂原料挤压成型设备结构

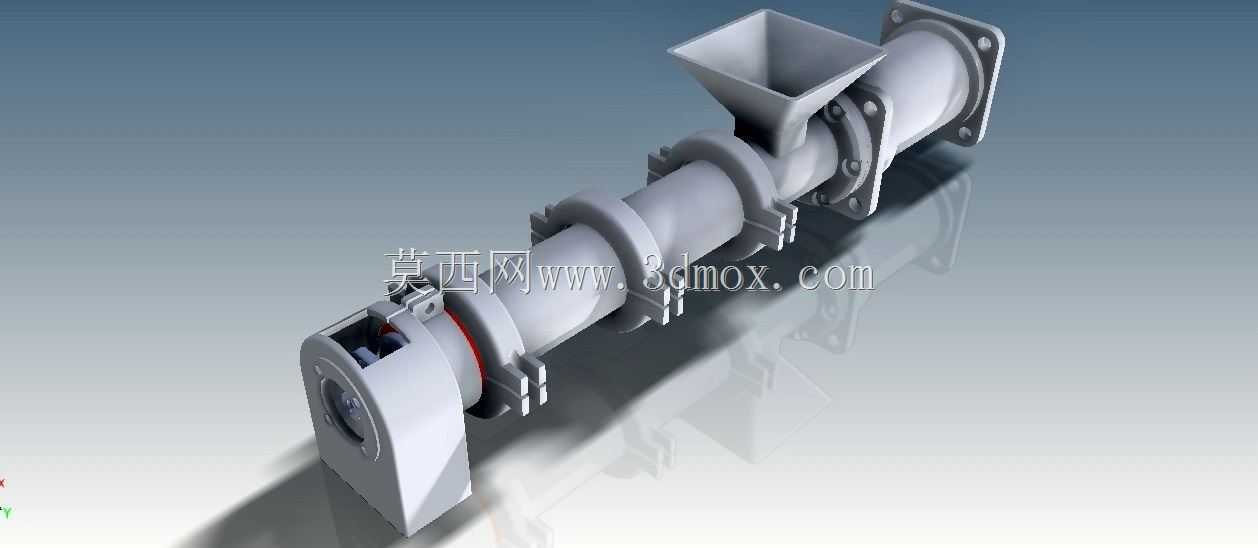

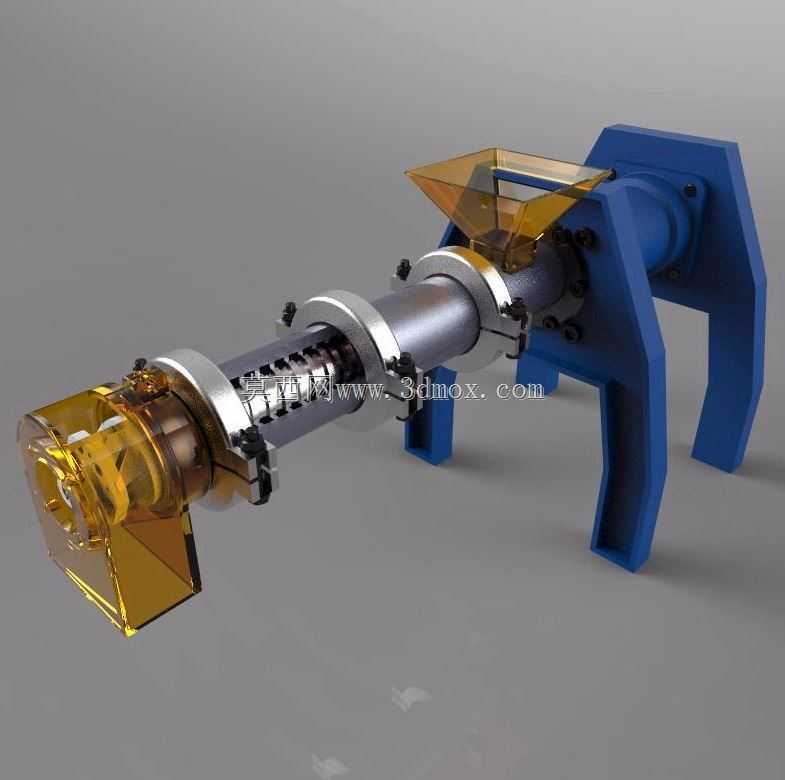

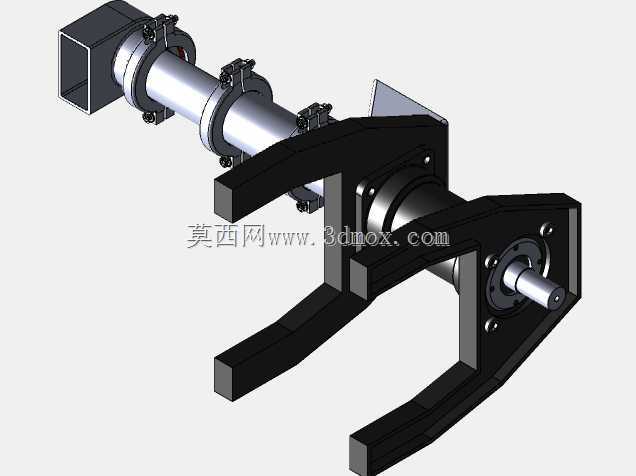

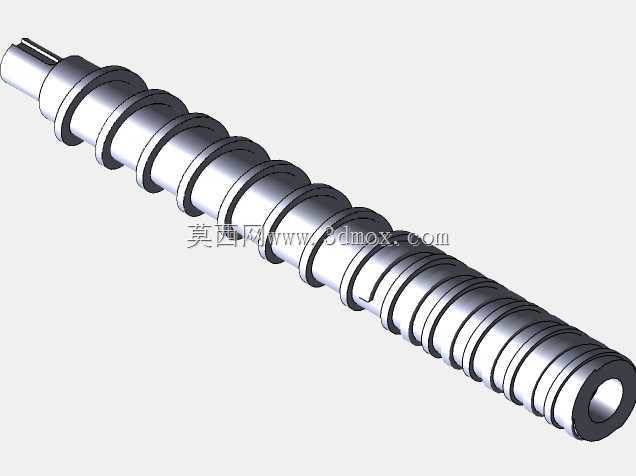

该设备主要面向渔具生产加工场景，专门用于鱼漂制作过程中的原料挤压成型工序，是鱼漂坯料制备环节的核心加工设备，可将调配好的鱼漂原料通过螺杆推送挤压的方式，形成密度均匀、截面规整的长条坯料，为后续的鱼漂切削、打磨、涂装工序提供合格的基础坯件，适配各类巴尔杉木、纳米发泡等常见鱼漂材质的挤出加工需求，能有效解决手工制备坯料密度不均、尺寸偏差大的生产痛点，大幅提升鱼漂生产的坯料一致性与加工效率。设备整体采用卧式单螺杆挤出结构设计，主体由机架支撑组件、螺杆挤压腔体、进料料斗、挤出成型模头、端盖锁紧结构几部分构成。蓝色的支撑机架采用分体式支脚设计，可通过底部安装孔固定在生产工作台面上，安装时需预留螺杆轴向的拆装维护空间，整体安装边界宽度适配常规中型生产工位，长度方向可满足螺杆整体抽出清理的操作需求，无需额外占用过大的车间场地。进料段上方设置透明可视化料斗，可实时观察原料存量，避免缺料导致的挤出断料问题，料斗采用快拆结构设计，换料时可快速拆卸清理残留原料，适配不同材质、不同颜色鱼漂原料的切换生产需求。挤压腔体采用分段式法兰锁紧结构，多组环形锁紧箍将各段腔体紧密连接，既保证了挤压过程中的腔体密封性，避免原料受压泄漏，又可在设备维护、腔体内壁清理时快速拆解，无需整体吊装重型部件，降低日常运维的操作难度。螺杆采用变螺距输送设计，进料段螺距较大可快速抓取送入的原料，随着螺杆向挤出端推进，螺距逐步缩小实现原料的逐步压实、排气，避免挤出的坯料内部存在气孔影响鱼漂成品的浮力一致性。挤出端配置快换式成型模头，可根据不同规格鱼漂的坯料直径需求更换对应口径的模头，适配不同吃铅量、不同长度规格的鱼漂生产需求，模头与腔体采用定位销配合锁紧，更换后无需反复调整同轴度，缩短换型调试时间。设备两端的透明端盖既可以观察螺杆端部的运行状态，又能起到安全防护作用，避免生产过程中操作人员接触转动部件引发安全风险，端盖采用卡扣式安装，日常检查时无需工具即可快速打开观察内部运行情况。整体结构设计兼顾生产实用性与维护便捷性，所有与原料接触的部件均采用光滑耐腐蚀材质，避免原料粘附残留，同时可适配小规模渔具作坊的批量生产需求，挤出压力稳定，成型坯料的密度均匀性远高于手工制备的坯料，能有效降低后续加工的废品率。
