小型船用内燃动力引擎三维结构设计

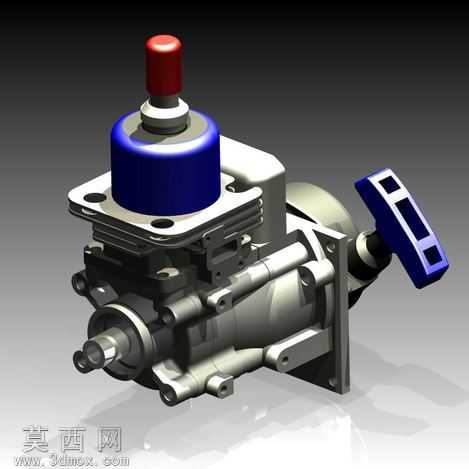

本作品为小型船用内燃引擎的三维数字模型，建模过程以实体结构还原为核心目标，在三维建模环境中严格参照小型航模及小型船舶适用的单缸内燃机实物比例进行结构搭建，完整复现了该类引擎的全部核心组成部分。模型构建过程中，首先完成引擎主体曲轴箱的基础实体建模，对箱体表面的散热鳍片结构采用阵列特征进行精准排布，保证每一片散热鳍片的厚度、间距与实物保持一致，同时还原箱体上的安装定位孔、螺栓连接位的精确位置，确保结构的装配合理性。针对引擎上部的气缸盖组件，模型分别构建了蓝色涂装的气缸盖主体、顶部红色的按压式启动帽结构，对气缸盖与箱体连接的密封面、固定螺栓孔位做了精细化处理，还原了部件之间的装配层级关系。引擎侧部的手拉启动器结构采用蓝白撞色的材质区分，对启动器的握柄镂空结构、回卷机构的外部壳体轮廓做了细致还原，握柄的曲面弧度完全贴合人手操作的人机工程学形态。引擎前端的动力输出轴部分，模型还原了轴端的连接结构、轴承位的台阶特征，以及侧置的化油器组件、燃油管路接口的细节结构，所有部件之间的装配间隙均按照实际机械配合公差进行预留，不存在结构干涉问题。材质渲染阶段，针对不同部件的材质属性做了区分设置：引擎主体曲轴箱采用哑光铸铝材质，还原金属铸件的细腻磨砂质感与金属反光特性；气缸盖采用亮面蓝色烤漆材质，呈现出光滑漆面的高光反射效果；顶部启动帽采用哑光红色工程塑料材质，手拉启动器握柄采用深蓝色硬质塑料材质，金属螺栓、输出轴等部件采用亮面镀铬金属材质，不同材质的粗糙度、反光度参数经过反复调试，最终渲染效果能够清晰区分不同部件的材质属性，整体视觉效果真实还原实物的外观质感。模型整体结构完整，涵盖了单缸船用引擎从动力输出、燃油供给、启动机构到散热结构的全部功能模块，各部件的连接关系、位置排布完全符合该类小型内燃机的实际机械结构逻辑，可用于船舶动力结构教学、小型船模动力系统适配参考、机械结构原理演示等场景，能够直观展现小型船用内燃引擎的内部构造与外部装配特征。
