共轨涡轮增压柴油发动机结构展示

这款共轨涡轮增压柴油动力装置，主要面向轻型商用车、非道路移动机械以及教学实训场景设计，可作为小型载货车辆动力核心、工程机械辅助动力单元，也能用于职业院校内燃机结构拆解教学、动力系统研发阶段的结构验证参考。该动力装置排量为2升，最大输出功率可达110千瓦，峰值扭矩为300牛米，能够满足中低负载工况下持续稳定的动力输出需求，适配需要强低扭表现的作业场景。

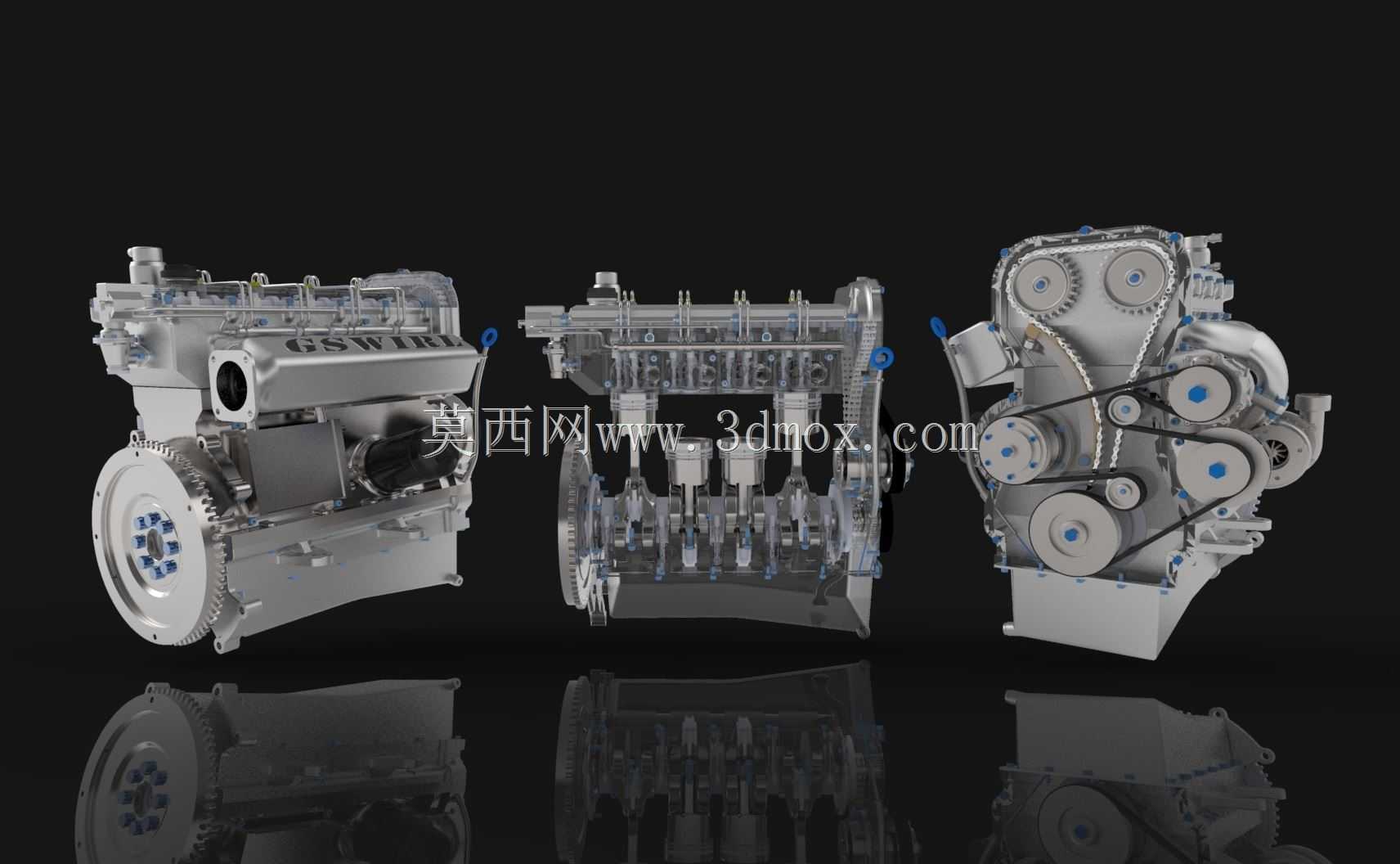

在功能特性上，该动力装置采用高压共轨燃油喷射系统搭配涡轮增压进气结构，相比传统自然吸气柴油机能实现更充分的燃油雾化效果，有效提升燃烧效率，降低燃油消耗与尾气排放；整机集成了曲柄连杆机构、配气机构、冷却系统、润滑系统、燃油供给系统等内燃机核心功能模块，各部件的连接关系、装配位置完全参照实际量产机型的布局设计，能够完整还原四冲程柴油机的工作逻辑。

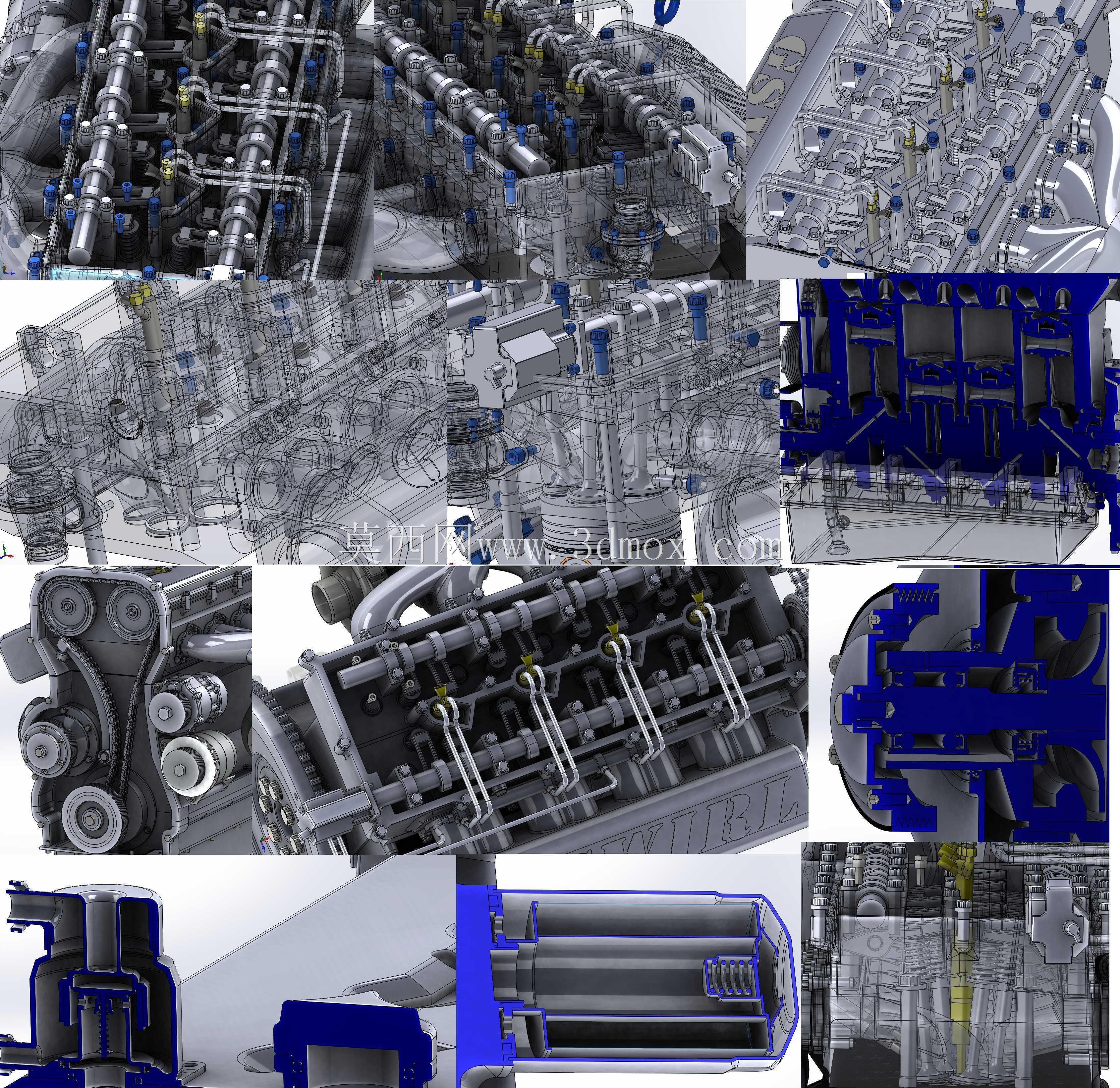

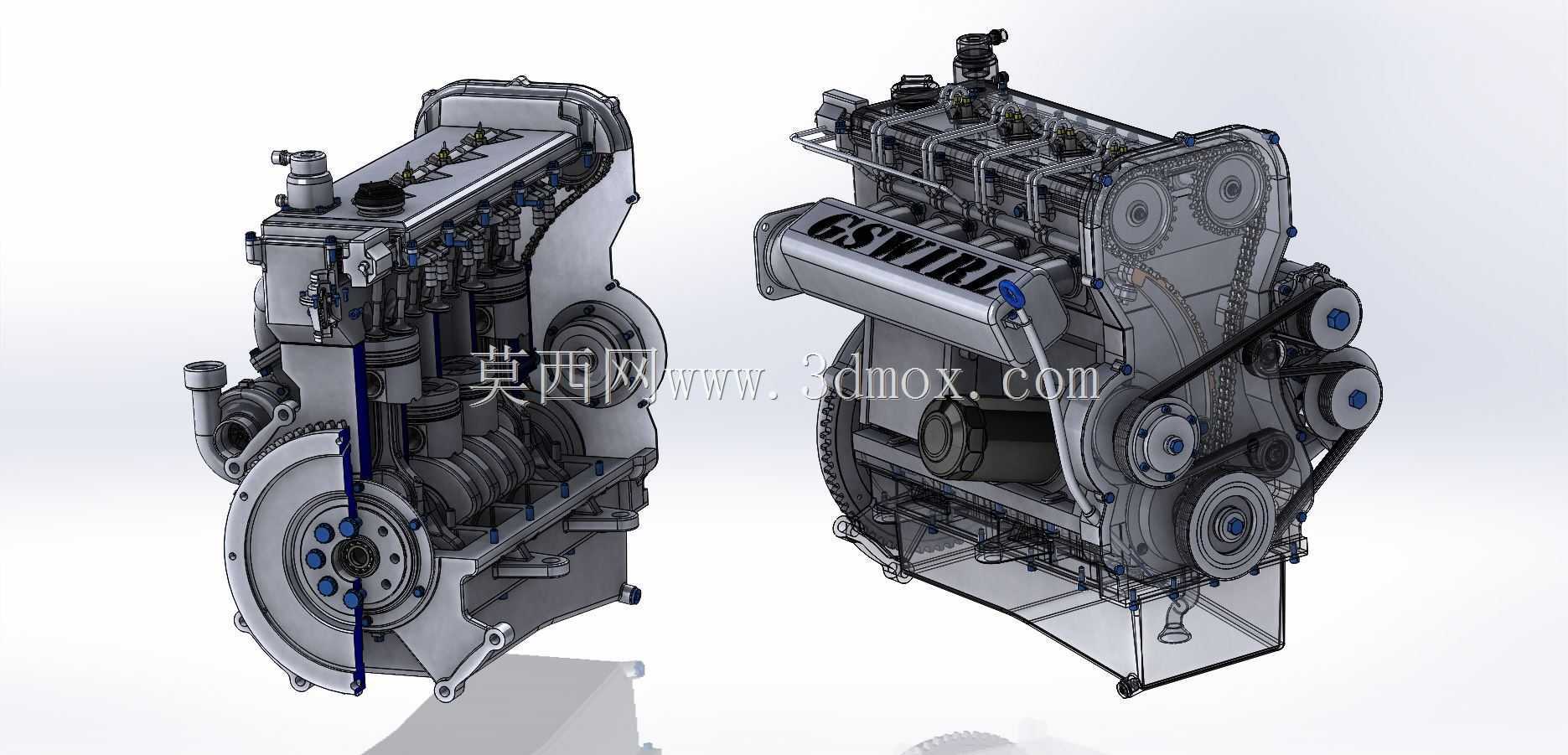

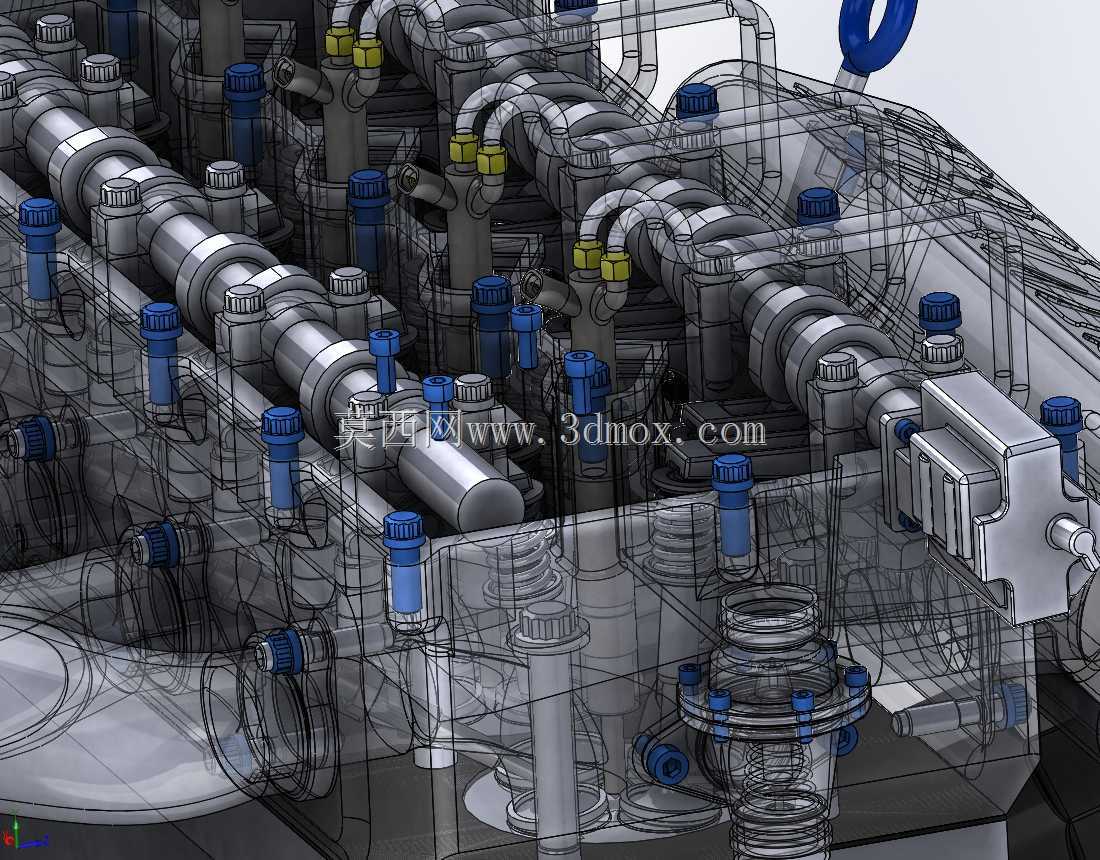

设计过程中，优先保证内部功能部件的结构完整性，对核心运动部件如曲轴、连杆、活塞、凸轮轴、正时传动组件都做了精细化的结构还原，清晰呈现各部件的运动配合关系；对于部分非核心的辅助结构做了适度简化，省略了部分非必要的紧固件细节、密封件冗余结构以及排气系统的复杂管路走向，既保证了核心结构的展示准确性，也避免了模型过于冗余影响观察效果。冷却系统采用虚拟水套结构呈现，能够直观展示冷却液在缸体、缸盖内的流动路径，配气机构的正时皮带传动结构、涡轮增压单元的叶轮与壳体配合关系都做了透明化处理，可直接观察内部运动状态。

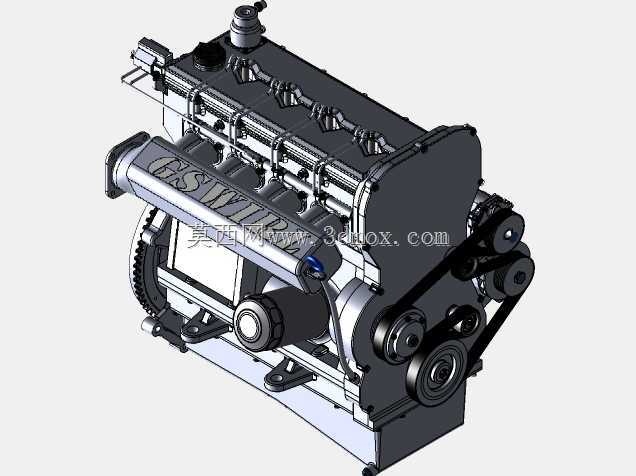

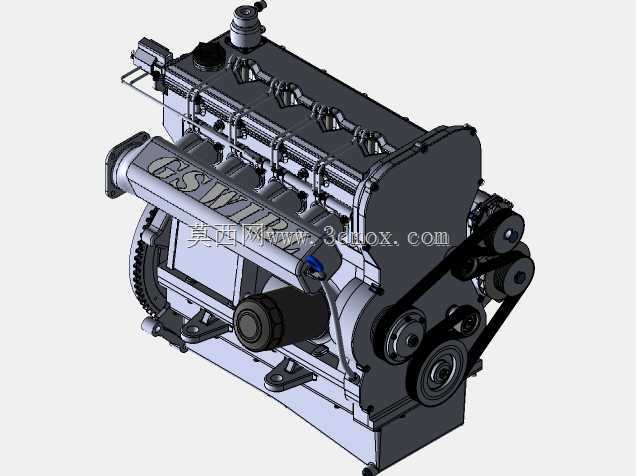

外形尺寸上，整机采用直列四缸布局，长度方向预留了与变速箱对接的飞轮壳安装接口，接口的螺栓孔位、定位止口尺寸完全匹配同排量常规柴油机的安装标准，可直接适配对应规格的传动连接组件；宽度方向覆盖了涡轮增压器、进气管路、发电机附件的安装边界，安装时需预留对应侧向空间避免与周边部件干涉；高度方向包含了气门室盖、油底壳的上下极限位置，底部设计有三个标准安装支脚，支脚的安装孔位间距符合常规轻型柴油机的机架安装规范，能够直接适配通用的发动机安装支架，无需额外做转接结构调整。整机的外部附件布局充分考虑了实车装配的维护空间需求，燃油滤清器、机油加注口、机油标尺的位置都符合日常维护的操作习惯，可直接用于动力舱布局的适配验证。
