MERLIN PACKARD 62下曲轴箱总成结构设计

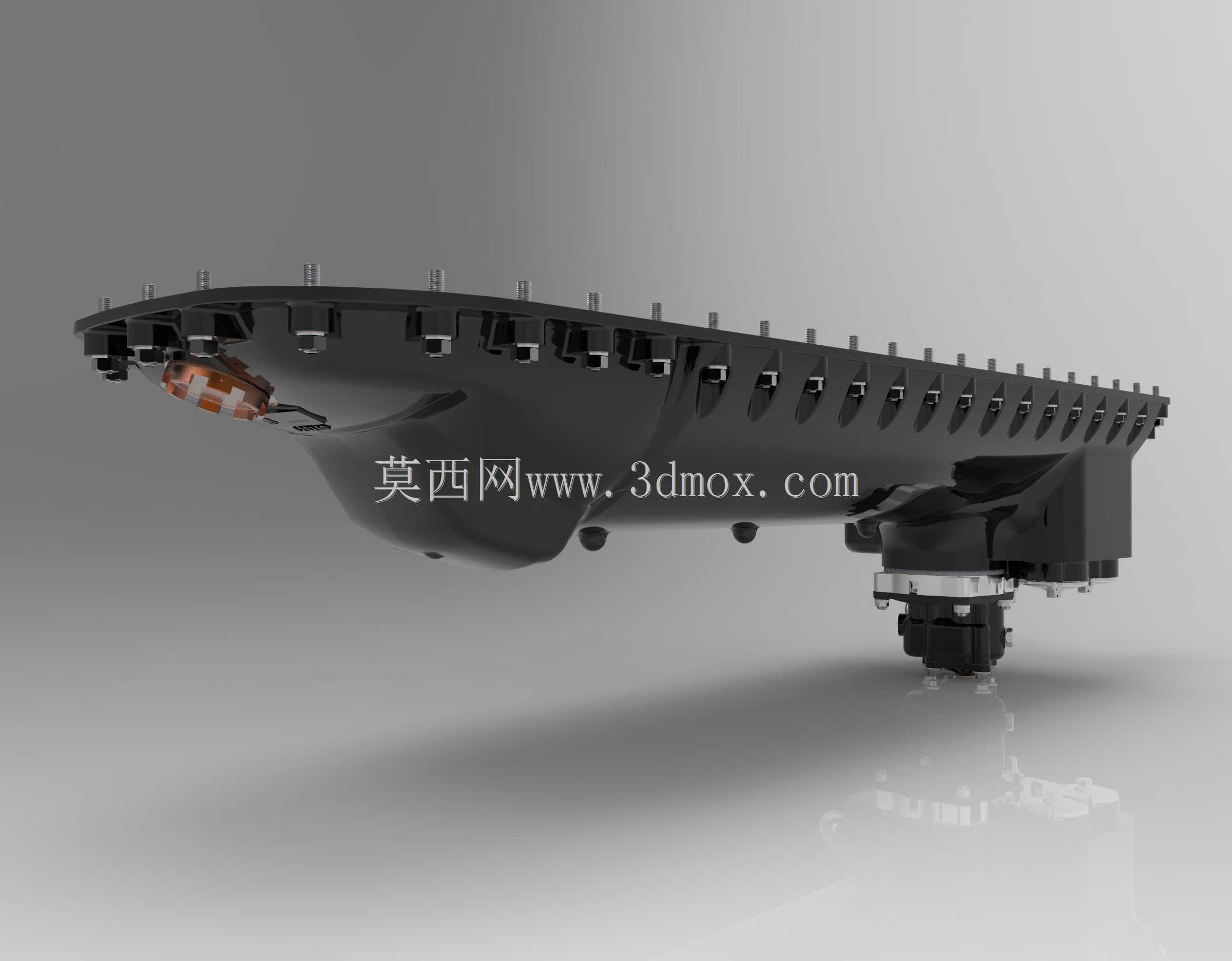

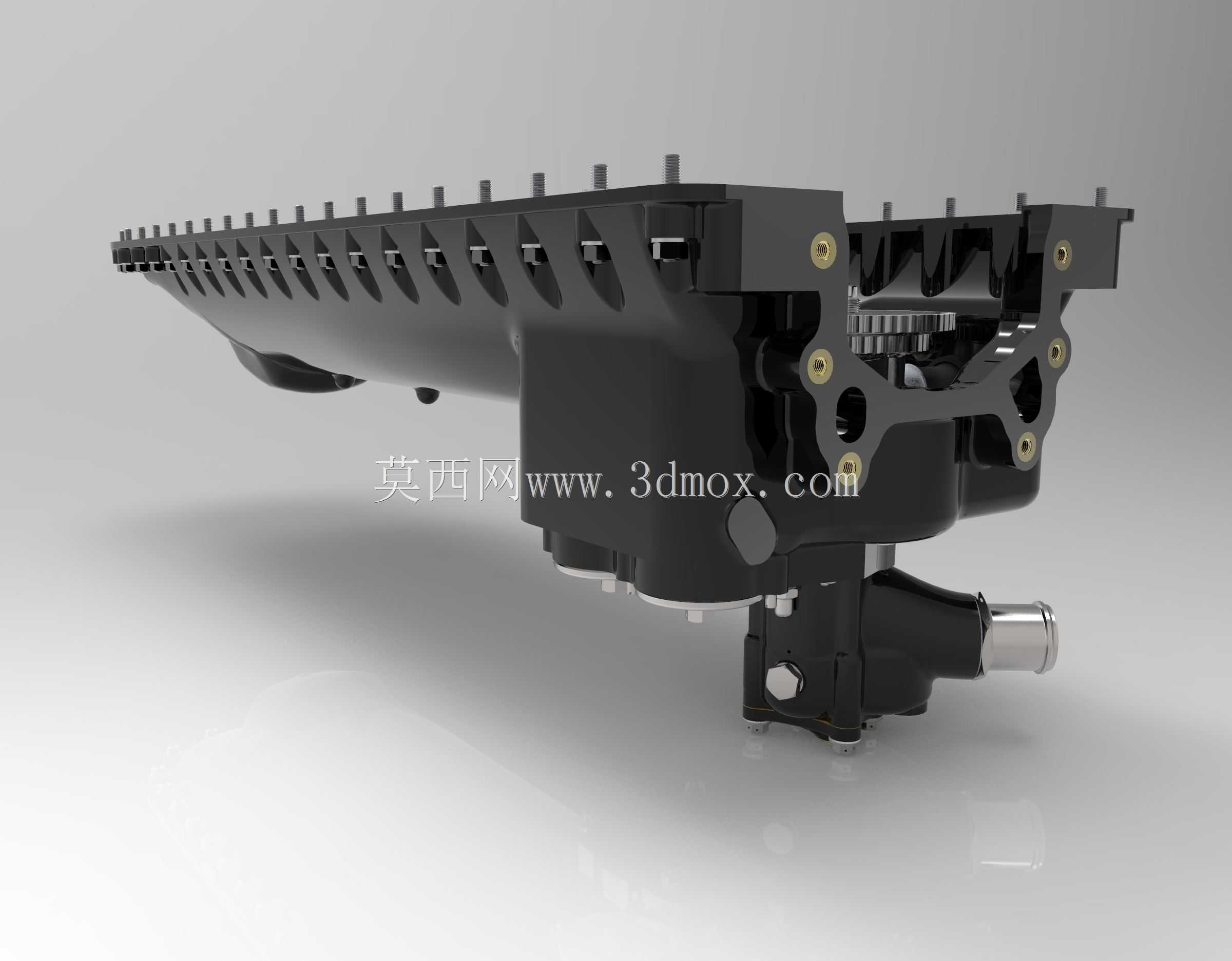

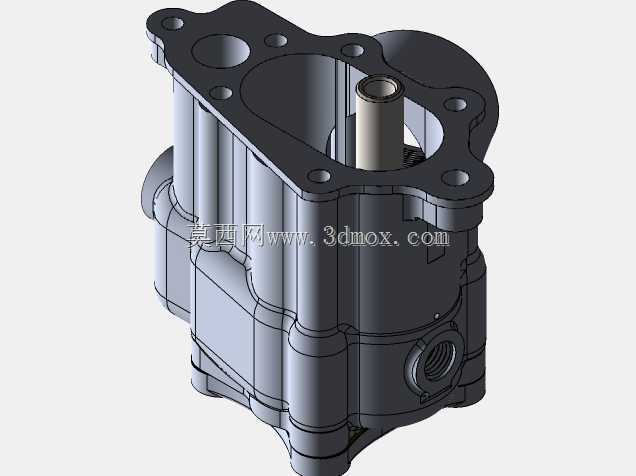

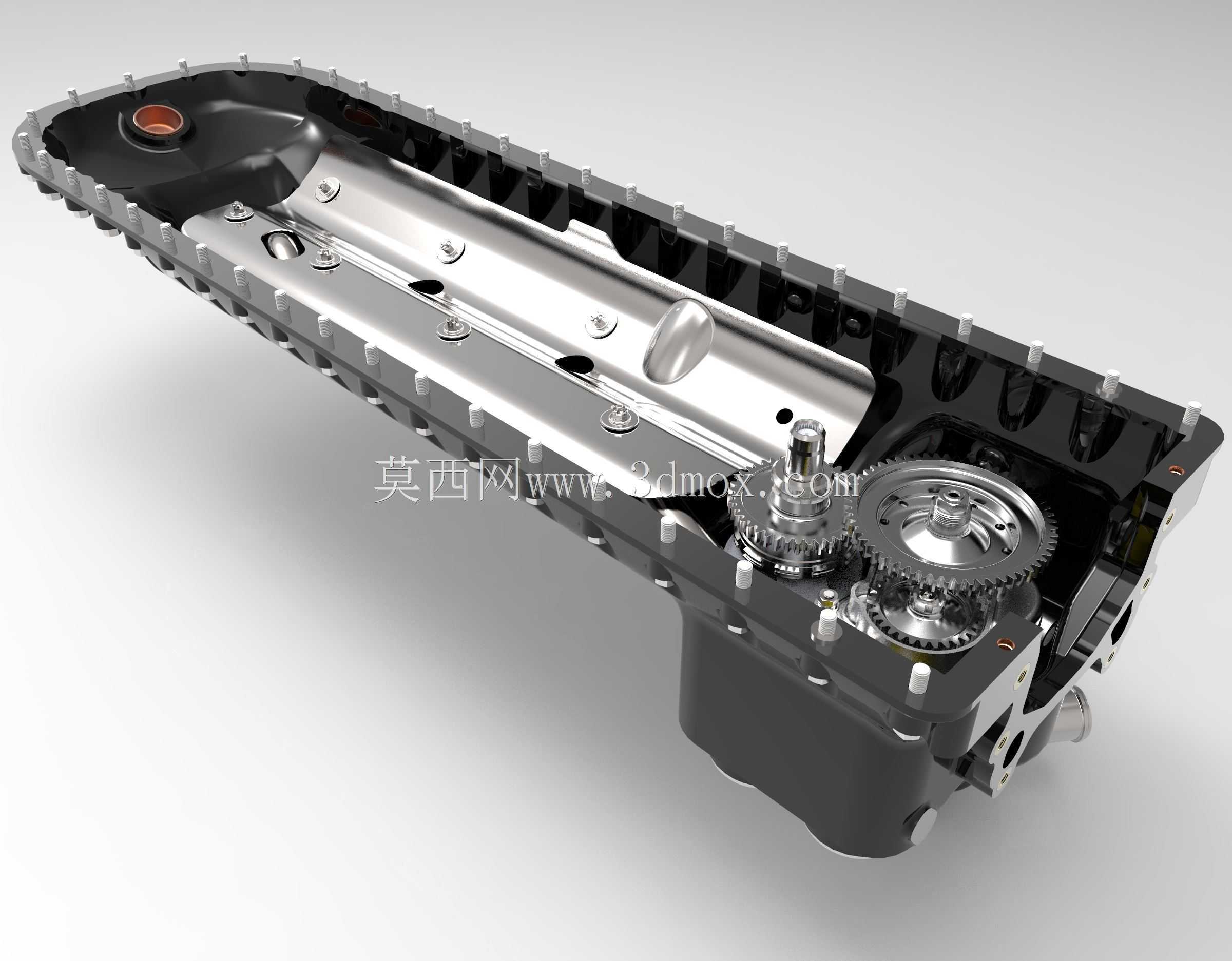

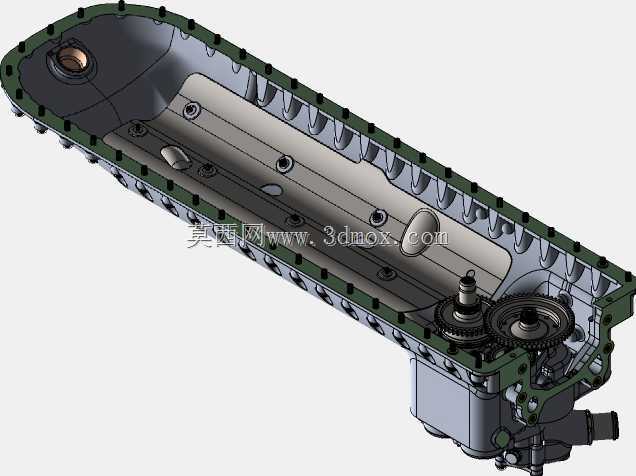

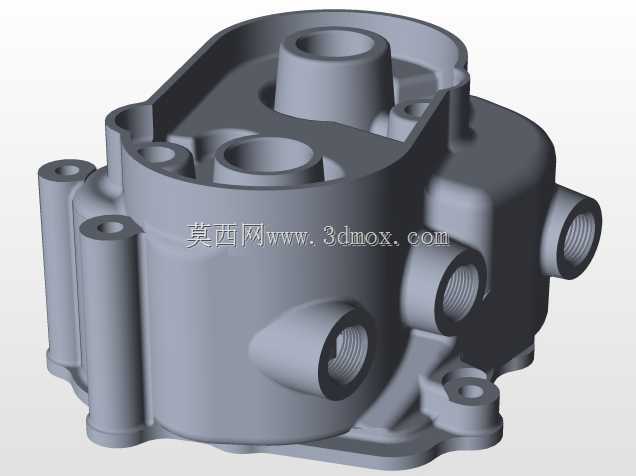

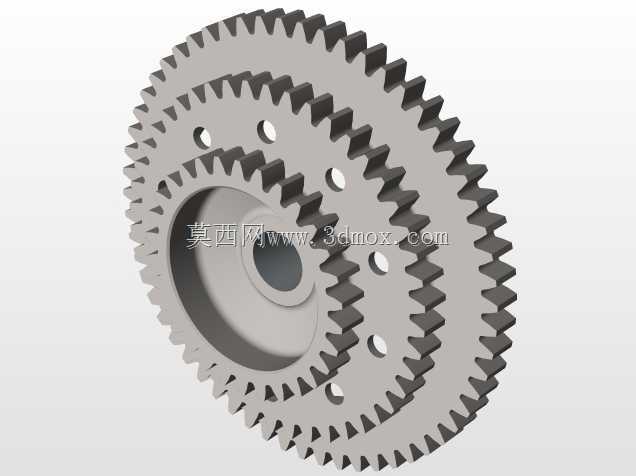

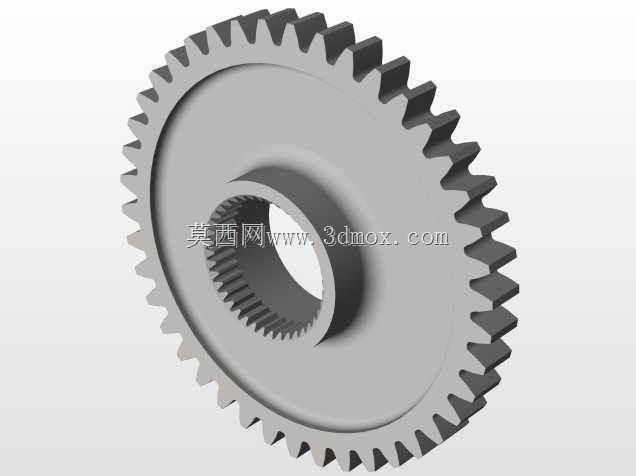

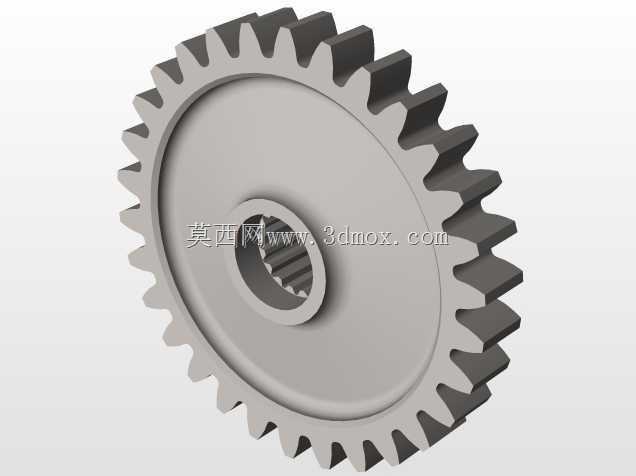

该三维结构对应的是大马力动力装置核心的下曲轴箱集成总成，集成了扫气泵、压力泵安装位与配套齿轮组的完整装配结构，主要应用于大排量往复式活塞发动机的下部承载与功能集成场景，是动力总成中承担曲轴密封、润滑油道布设、附属泵组安装、动力输出分流的核心承载部件。在实际动力运行场景中，该部件一方面作为曲轴下半部分的密封壳体，与上曲轴箱配合形成封闭的曲轴运转空间，储存润滑油并阻挡机油外泄，同时承接曲轴运转产生的径向、轴向载荷，将载荷均匀传递至整机安装基座；另一方面集成的扫气泵安装位用于匹配二冲程或大排量四冲程发动机的扫气需求，通过齿轮组从曲轴取力，驱动扫气泵完成气缸内废气扫出、新鲜充量压入的工作流程，提升气缸充气效率；配套的压力泵安装位则用于固定机油压力泵，同样通过齿轮组获取动力，为整机润滑系统提供稳定压力的润滑油，保障各摩擦副在高转速、高负荷工况下的润滑可靠性。在设计思路上，该结构采用一体化集成式布局，将原本分散布置的扫气泵、压力泵安装支座与下曲轴箱本体做一体化铸造成型设计，减少了分体连接带来的密封失效风险与装配累积误差，同时缩短了齿轮传动链的长度，提升了附属泵组的传动效率与运行稳定性；壳体外侧沿长度方向均匀布设的加强筋结构，在控制壳体整体重量的前提下大幅提升了结构刚性，可承受高转速下曲轴运转的振动载荷与泵组工作的脉冲载荷，避免壳体出现共振变形。在安装边界与尺寸适配方面，该总成沿曲轴轴向的长度匹配对应缸数发动机的曲轴布置跨度，上部连接面的螺栓孔位完全对应上曲轴箱的安装定位点，可实现与上箱体的精准贴合密封；下部预留的安装支脚位置匹配整机的悬置安装点位，可将总成可靠固定在动力舱的安装机架上；侧面预留的泵组安装止口精度满足扫气泵、压力泵的同轴度安装要求，齿轮组的安装腔室做了等强度壁厚设计，既保障齿轮啮合运转的空间充足，又避免腔室过大导致的润滑油搅动阻力升高。整体结构充分考虑了动力装置高负荷运行的工况需求，在集成化设计、结构强度优化、安装精度保障方面都做了针对性的结构处理，可满足大马力动力装置长时间稳定运行的使用要求。
