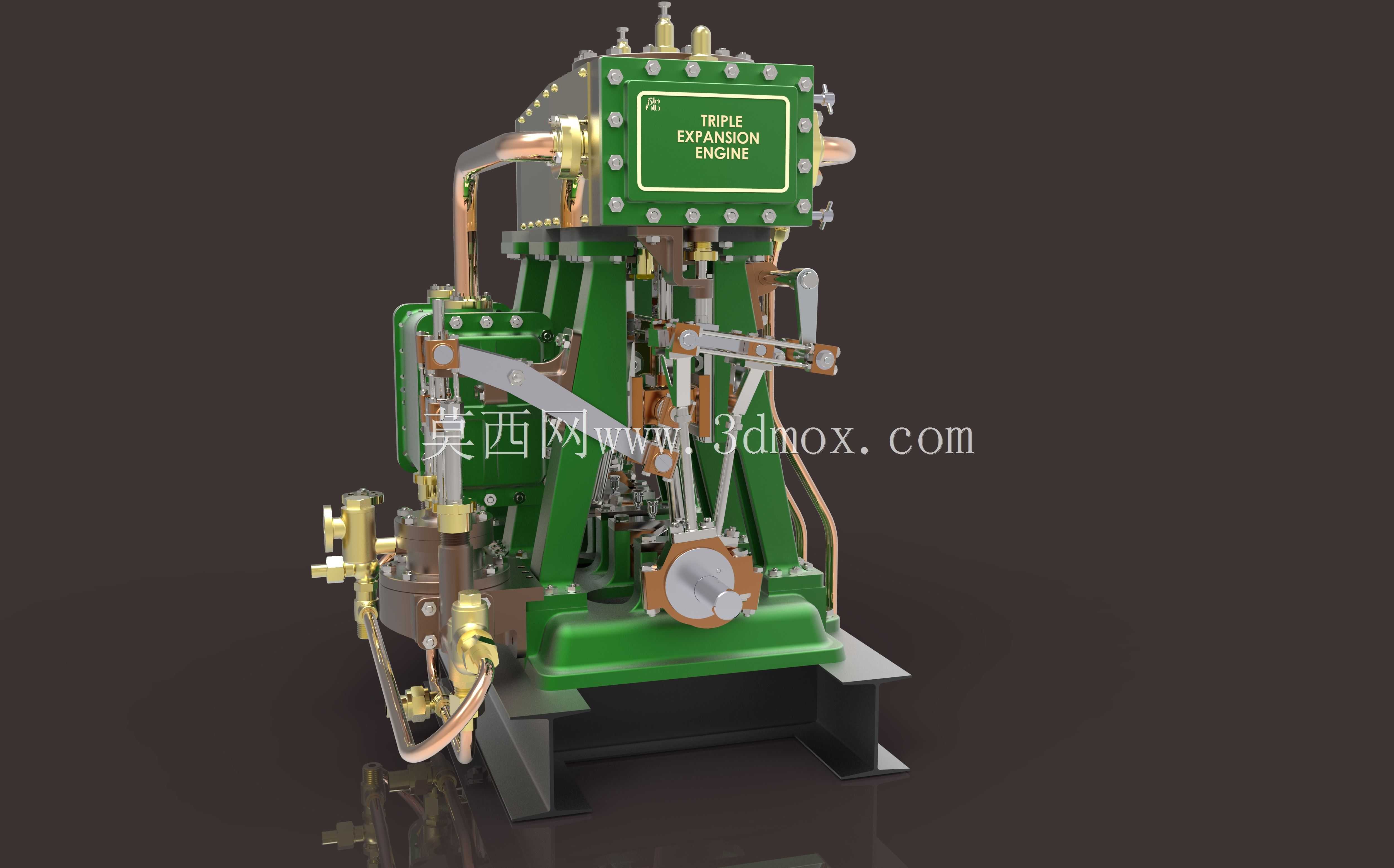

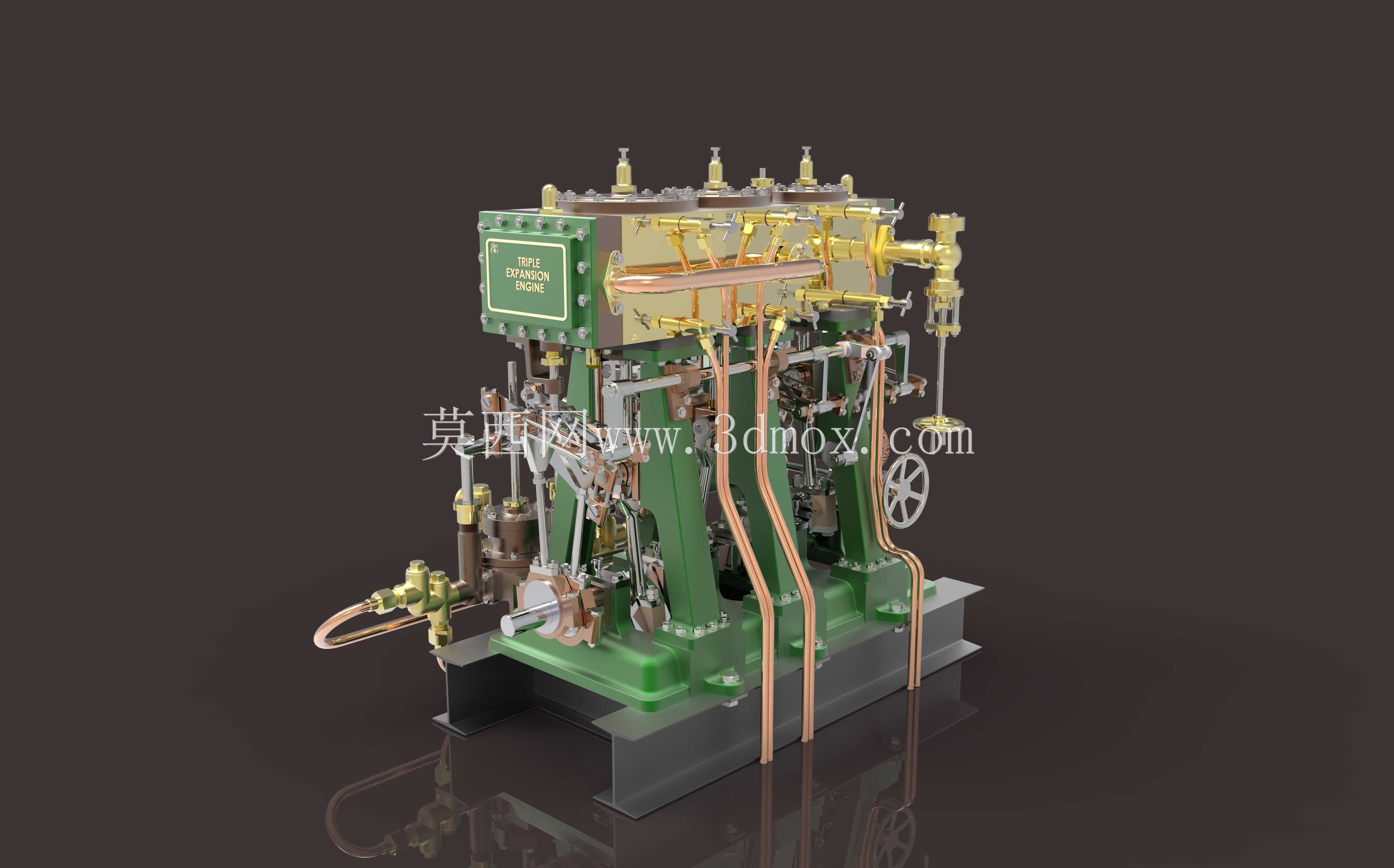

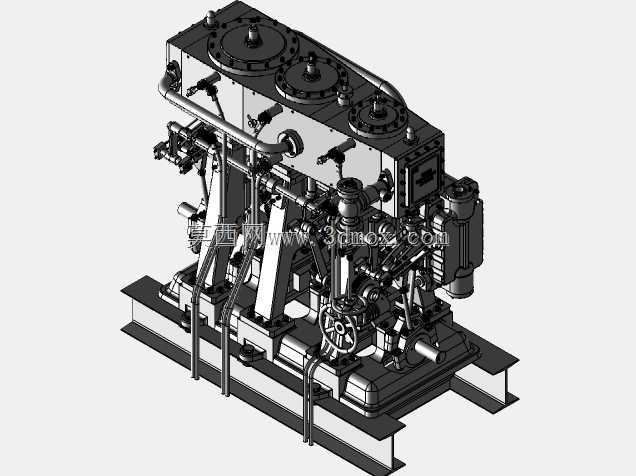

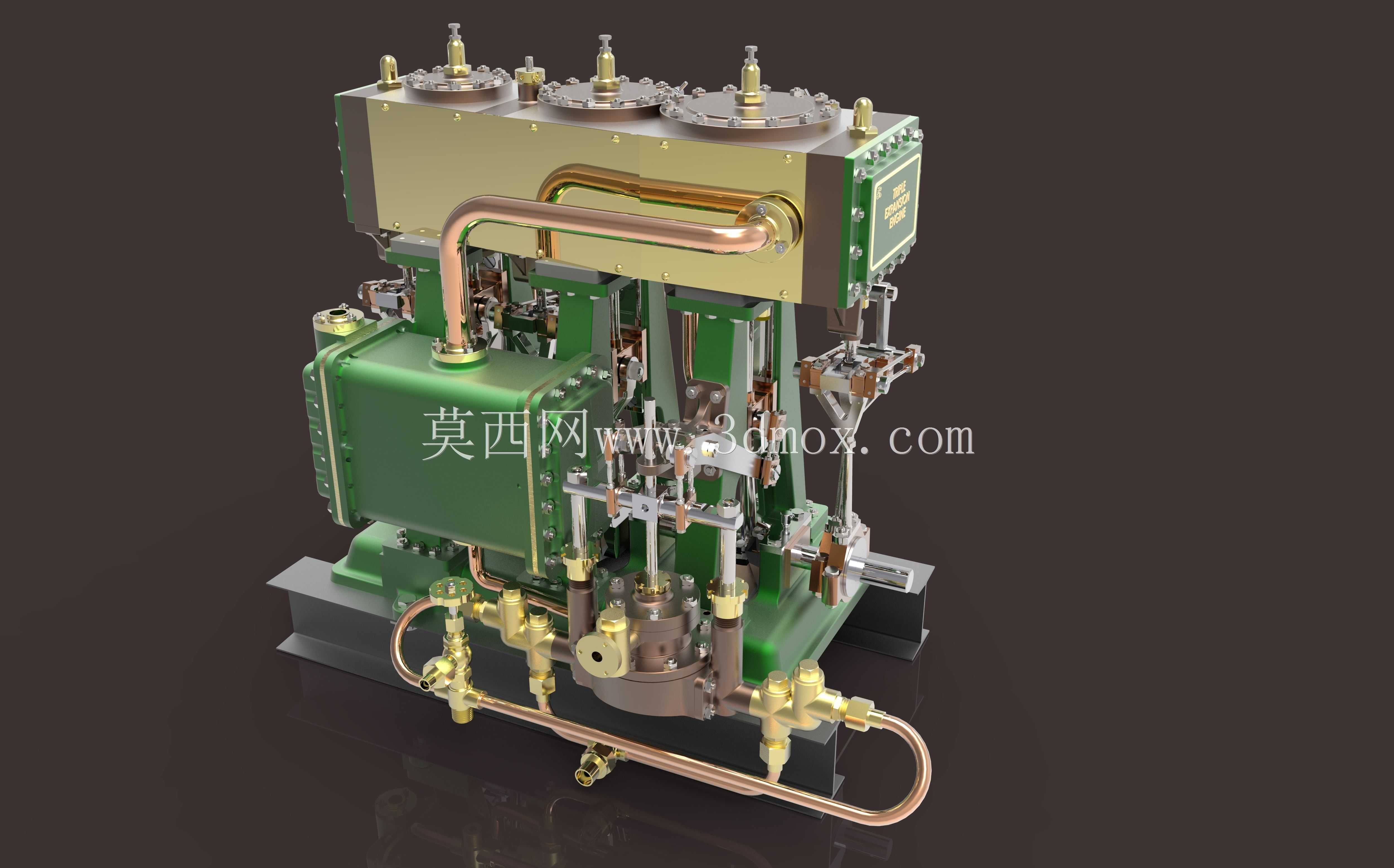

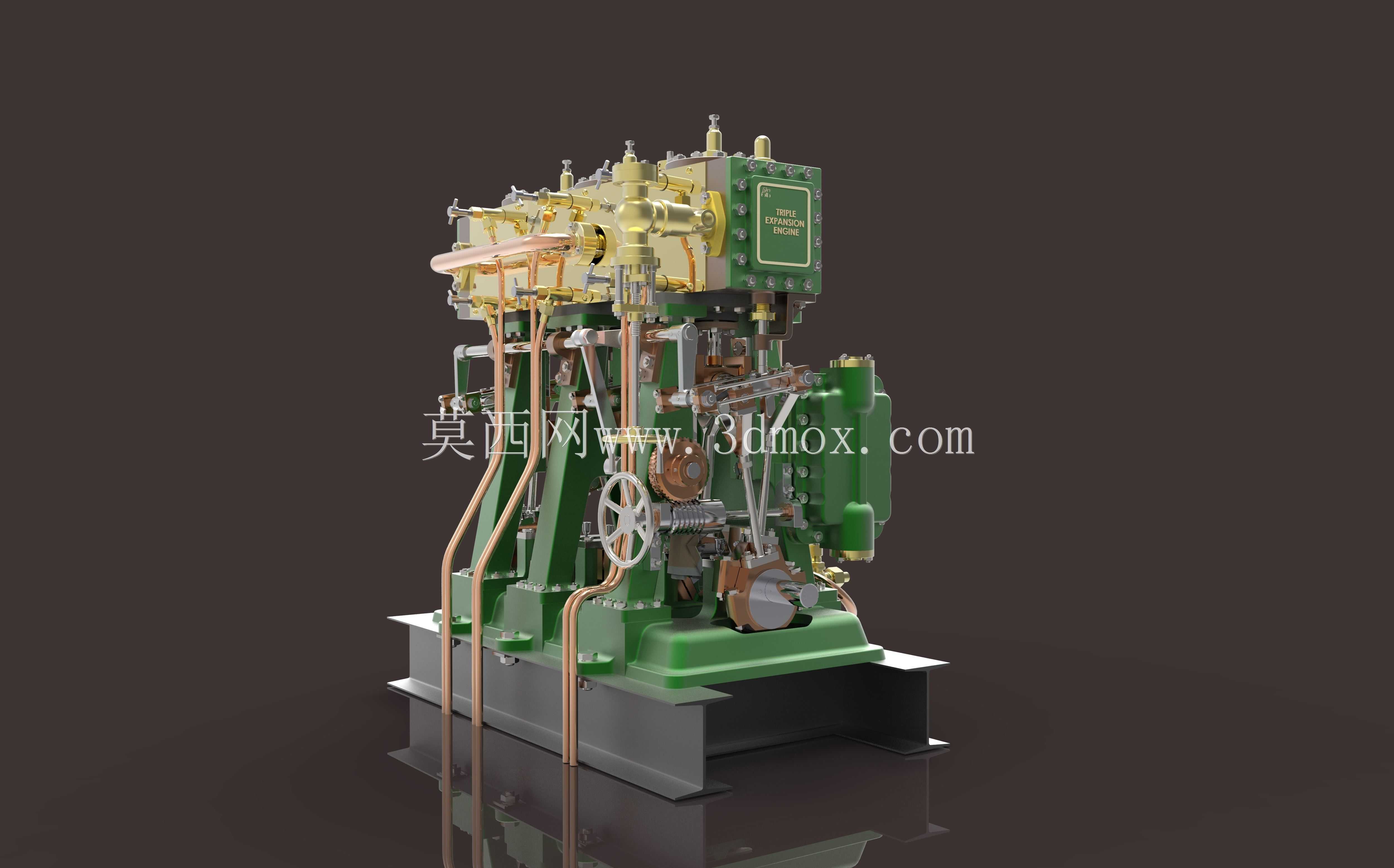

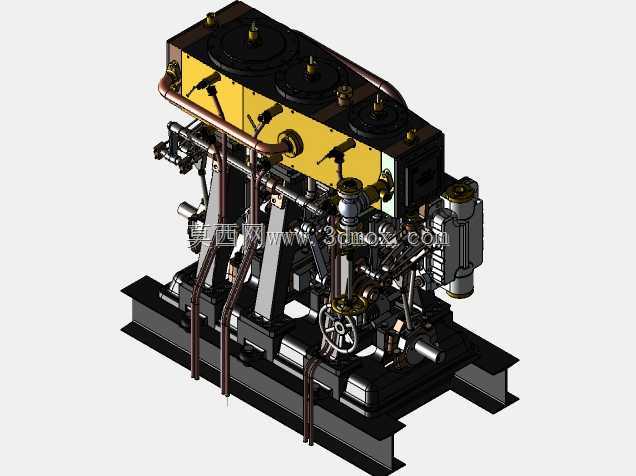

船用三胀式蒸汽动力装置结构设计

这款三胀式蒸汽动力装置，是面向远洋船舶推进场景设计的核心动力单元，主要应用于20世纪初期的大型远洋客运、货运船舶，作为舷侧推进器的动力源，为船舶跨洋航行提供持续稳定的动力输出，在当时的船舶动力体系中，这类装置常与蒸汽轮机配合，分别驱动舷外推进器与中心推进器，兼顾低速大扭矩输出与高速航行的动力需求，适配长距离航行的工况要求。从实际用途来看，该装置通过三级气缸的逐级膨胀做功，将高压蒸汽的热能高效转化为曲轴旋转的机械能，相比单级膨胀蒸汽机，大幅提升了蒸汽的热能利用效率，降低了远洋航行中的燃煤消耗，提升船舶的续航能力，能够支撑船舶完成跨越大洋的长距离航行任务，在当时的造船工业中是大型船舶的主流动力配置。从功能特性来看，该装置采用三级立式气缸布局，高压缸、中压缸、低压缸沿曲轴轴向依次排布，蒸汽从高压缸进入后，依次在三个气缸内膨胀做功，每一级气缸的容积随蒸汽压力降低逐级增大，充分利用蒸汽的膨胀势能；装置集成了完整的配气机构、润滑管路、操控阀组与飞轮结构，外露的铜质管路负责蒸汽输送与润滑油路供给，侧面的手轮机构用于工况调节与转速控制，厚重的铸铁底座既承担整机的重量承载，也能够抵消曲轴运转产生的往复振动，保证动力输出的平稳性。从设计思路来看，该装置的设计核心是最大化蒸汽热能利用效率，通过三级膨胀的结构设计，让高压蒸汽在每一级气缸中逐步释放能量，避免单级膨胀造成的热能浪费；同时采用立式紧凑布局，在有限的机舱空间内压缩整机的占地面积，适配船舶机舱狭窄的安装环境；管路与阀组采用外露式设计，方便船员在航行过程中随时检查管路状态、进行维护检修与故障排查，适配远洋航行中设备维护的实际需求。从外形尺寸与安装边界来看，该装置参考大型远洋船舶的实际动力参数设计，整机采用立式落地安装结构，底座带有标准化的安装固定点位，安装时需要在机舱底部预留对应承重的基座结构，周边需要预留足够的操作空间用于阀组调节、日常检修与部件更换，整机的高度、宽度与深度尺寸适配当时主流大型船舶的机舱层高与布局规划，高压蒸汽输入接口、废气排出接口与动力输出轴的位置都做了标准化设计，能够与船舶的锅炉系统、传动系统、管路系统直接对接，减少现场安装的适配工作量。
