小型桌面级动画演示数控机床三维结构

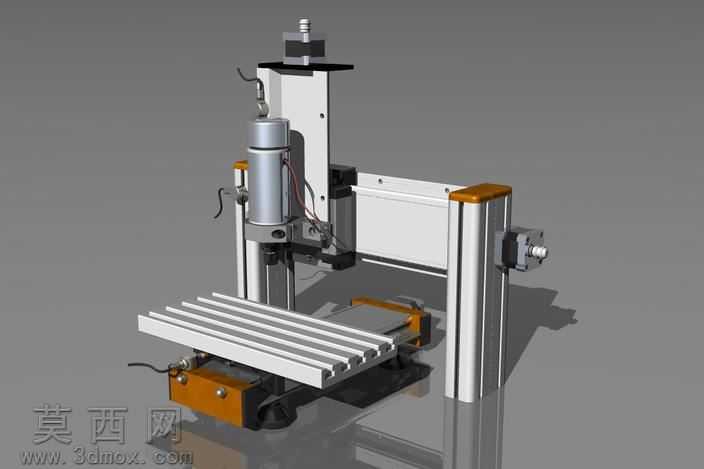

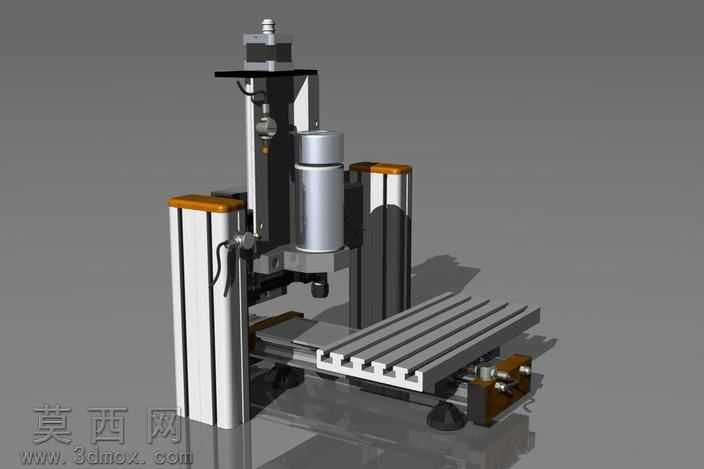

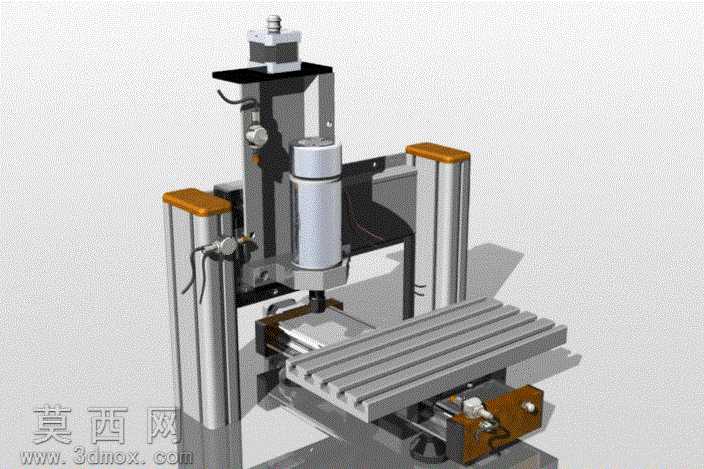

本模型为小型桌面级数控机床的动画演示三维结构，建模过程严格遵循小型数控铣床的真实机械结构比例进行搭建，完整还原了设备各运动部件的装配关系与运动逻辑。建模阶段首先完成整体机架的搭建，采用双立柱立式布局，两侧立柱搭配线性光轴导轨作为Z向运动的支撑结构，导轨端部设置棕黄色限位防撞块，保障运动行程的安全限位；Z轴滑台搭载主轴电机组件，主轴采用圆柱形高速电机结构，侧面设置手动调节手轮与气路管线接口，可直观展示主轴的进给运动逻辑。工作台部分采用T型槽铸铁平台结构，可模拟工件装夹定位的场景，X、Y向进给机构布置于工作台下方，搭配步进电机与传动组件，完整还原三轴联动的运动传递路径，设备底部设置控制接线端口与调节支脚，还原真实设备的安装接线细节。材质渲染阶段针对不同部件做了区分处理：机架金属结构采用哑光铸铁材质，导轨光轴采用抛光金属材质还原镀铬表面质感，主轴电机做了金属散热纹理与接线细节，防撞块采用硬质工程塑料材质，工作台T型槽做了金属切削纹理处理，管线部分采用黑色橡胶材质，整体渲染效果贴近真实小型数控设备的外观质感。模型内置动画演示逻辑，可直观展示三轴进给、主轴运转的完整运动过程，各部件的装配约束完全按照真实机械装配关系设置，运动过程无干涉错位，可清晰呈现小型数控机床的加工运动原理，适合作为数控设备教学演示、结构原理展示的三维参考模型，完整还原了桌面级小型数控设备从机架、传动、主轴到工作台的全部核心结构，细节处兼顾了接线端口、调节手轮、限位块等辅助结构的还原，让整体模型的真实度与演示性得到充分保障。
