数控精密雕刻机主轴结构三维设计

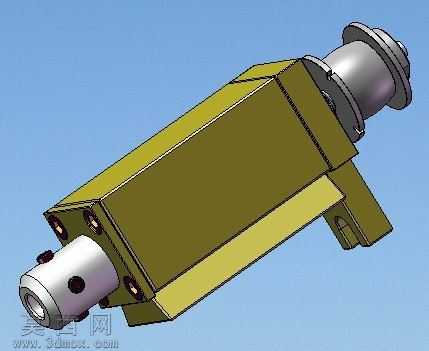

本模型为数控精密雕刻机核心主轴部件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循精密加工设备的装配公差规范，对每一处配合面、安装位都做了精准的尺寸约束，确保模型可直接用于后续的工程图导出、装配干涉校验以及运动仿真分析。从结构设计来看，该主轴采用方形箱体式主体外壳，外壳部分做了加厚加强筋设计，既能够保障主轴高速运转时的结构刚性，减少切削过程中的振动形变，又预留了标准化的安装定位槽与螺栓孔位，可适配多数中小型数控雕刻机的安装机架，降低设备改装与装配的适配难度。主轴输出端采用高精度轴头结构，设计有刀具锁紧定位孔与紧固螺丝位，能够快速装夹不同规格的雕刻刀具，保障刀具装夹的同轴度，减少高速旋转时的径向跳动，提升雕刻加工的表面精度。后端传动连接位做了密封防护结构设计，可阻挡加工过程中产生的粉尘、切削液进入主轴内部轴承腔体，延长核心传动部件的使用寿命。材质渲染方面，主体外壳采用军绿色金属烤漆材质表现，还原工业设备的真实涂装质感，金属轴类部件赋予亮面镀铬金属材质，突出精密加工件的光洁度与金属质感，安装紧固螺丝做了发黑处理的材质区分，不同部件的材质边界清晰，装配关系一目了然。设计思路上，该主轴重点平衡了高速运转稳定性与长期使用的耐用性，内部轴承安装位做了同轴度公差约束设计，能够保障主轴在每分钟数千转的工作转速下保持稳定运转，不会出现过热、抖动等问题；箱体侧面预留的散热结构可快速导出主轴长时间工作产生的热量，避免热形变影响加工精度。整体模型完整还原了精密雕刻主轴的所有装配细节，从外部安装结构到内部核心传动位的尺寸都做了精准还原，既可以作为数控设备设计的参考部件，也可用于机械专业相关的结构教学演示，帮助学习者理解精密加工主轴的设计逻辑与装配要求。
