多轴联动专用铣床设备结构设计

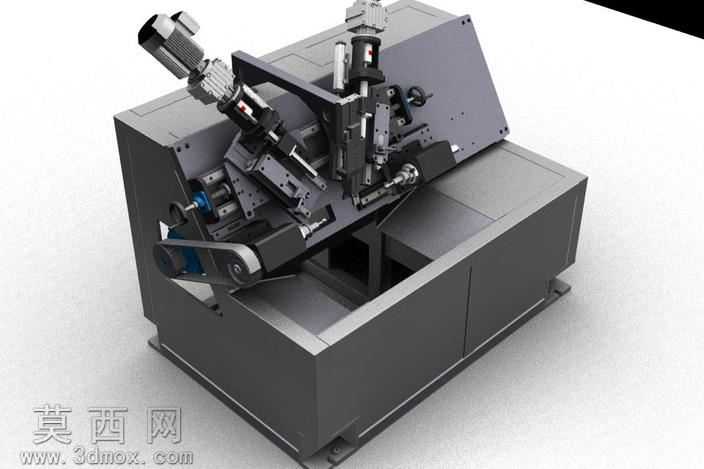

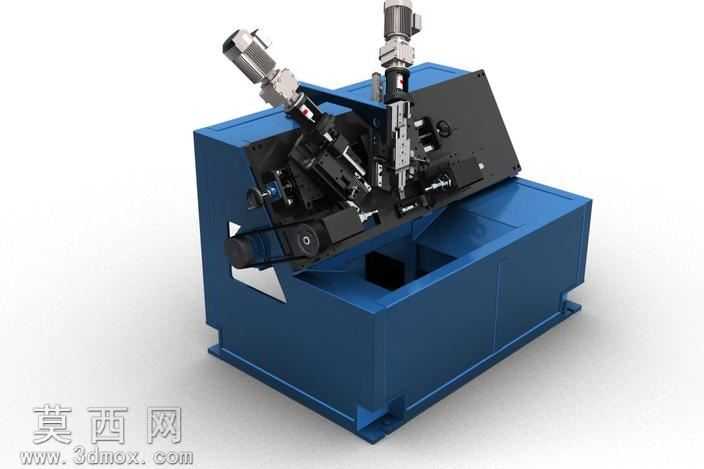

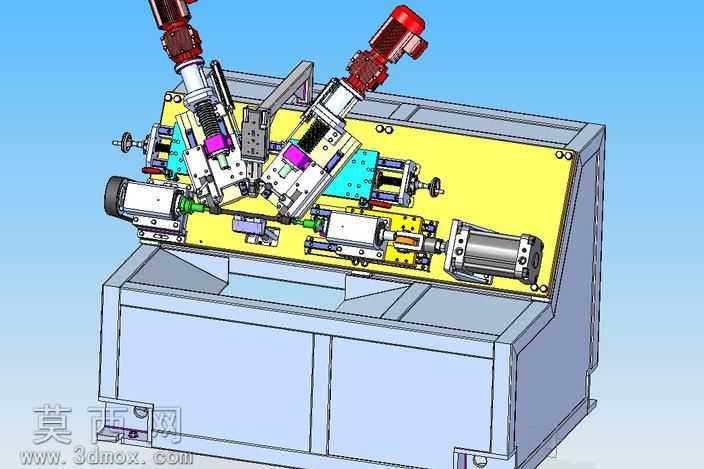

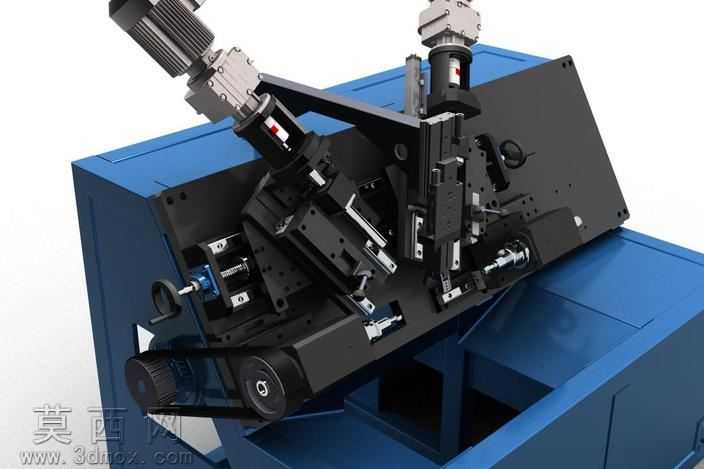

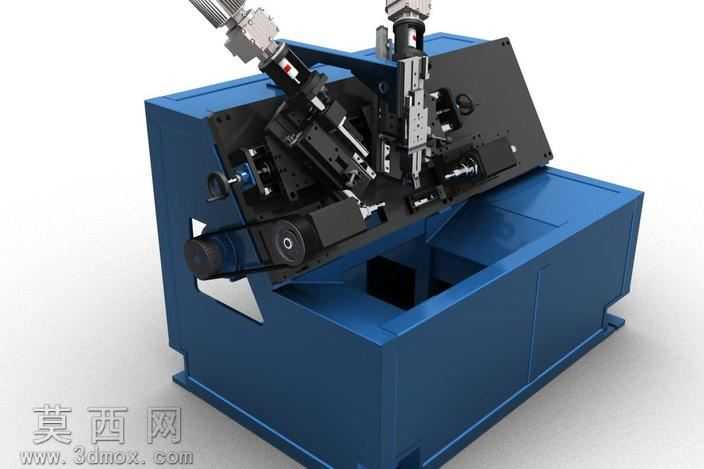

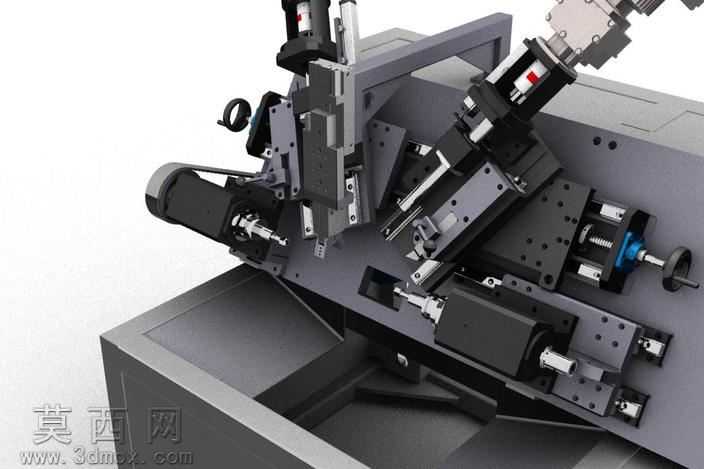

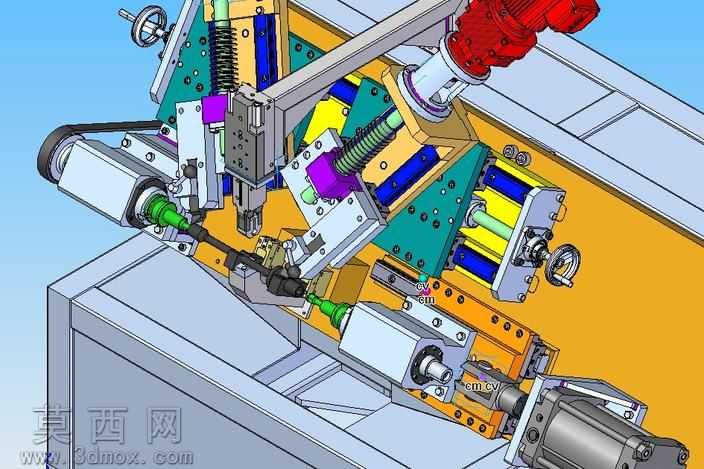

本铣床三维模型采用专业三维设计软件完成全参数化建模，整体建模过程严格遵循机械设计规范，对设备的每一处结构细节都进行了1:1比例还原，完整呈现了专用铣床的整机布局与功能构造。模型渲染阶段采用工业级写实渲染方案，为机身主体铸件赋予哑光深蓝色金属漆材质，还原铸铁床身经表面喷涂后的真实质感，对加工主轴、传动组件、调节机构等金属加工部件赋予拉丝不锈钢与淬火钢材质，精准表现不同金属部件的表面粗糙度与光影反射特性，对操作面板、防护盖板等附属部件分别赋予对应工程塑料、磨砂金属材质，让整机渲染效果贴近真实工业设备的视觉表现。结构设计上，模型完整还原了床身基座的箱体式加强筋结构，保证基座承载刚性的同时合理预留排屑与安装空间，多组加工主轴采用倾斜式布局设计，可实现多工位同步加工作业，每一组主轴都配套独立的伺服进给传动结构、导轨导向结构与锁紧调节机构，可完成不同角度的进给切削动作，床身内部预留的切削液回流腔、排屑通道结构也做了完整建模还原，各运动部件之间的装配间隙、连接位置都严格按照实际机械装配公差设计，不存在结构干涉问题。设计思路围绕专用铣床的高效加工需求展开，摒弃通用铣床的单一主轴布局，采用多轴错位排布的方案，可针对特定工件完成多面、多工序的一次性加工，有效减少工件装夹次数提升加工精度与效率，整体结构兼顾刚性与可维护性，外部盖板采用快拆式连接设计，方便后期对内部传动组件进行检修维护，各调节机构的操作位置都设置在设备外侧便于人工操作的区域，符合人机工程学设计要求，模型的每一处连接孔位、安装基准面都做了精准建模，可直接用于后续的工程图纸导出、结构仿真分析与加工工艺规划参考。
