锥齿轮传动螺旋起重顶升设备结构

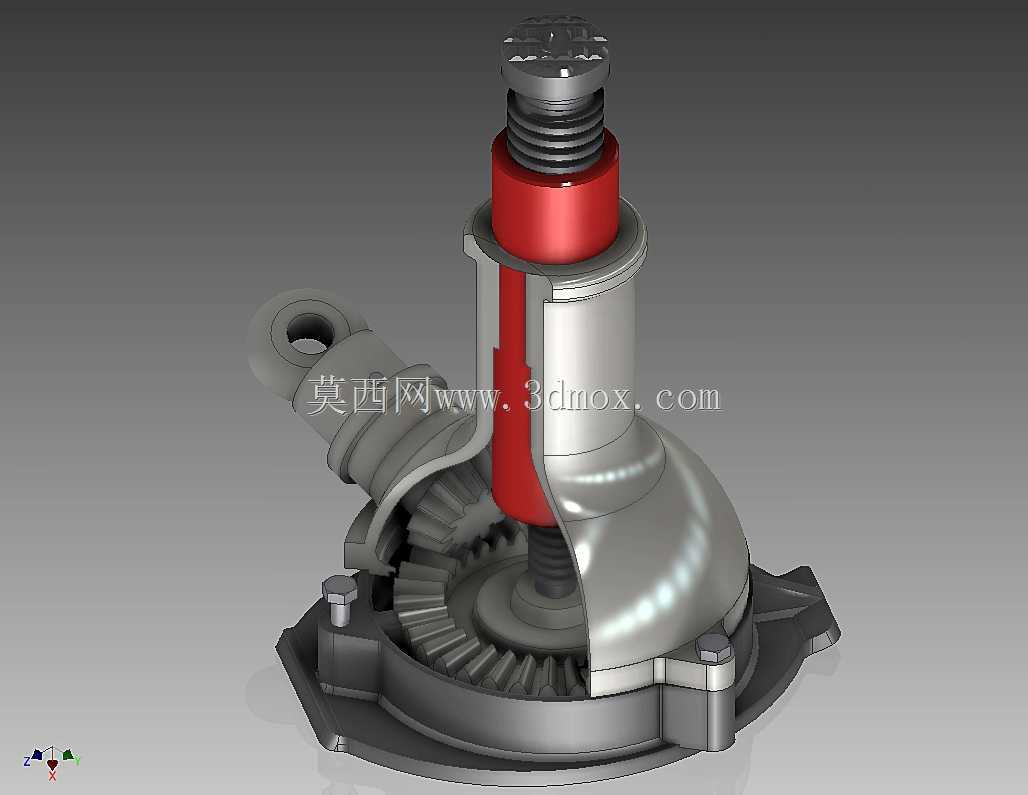

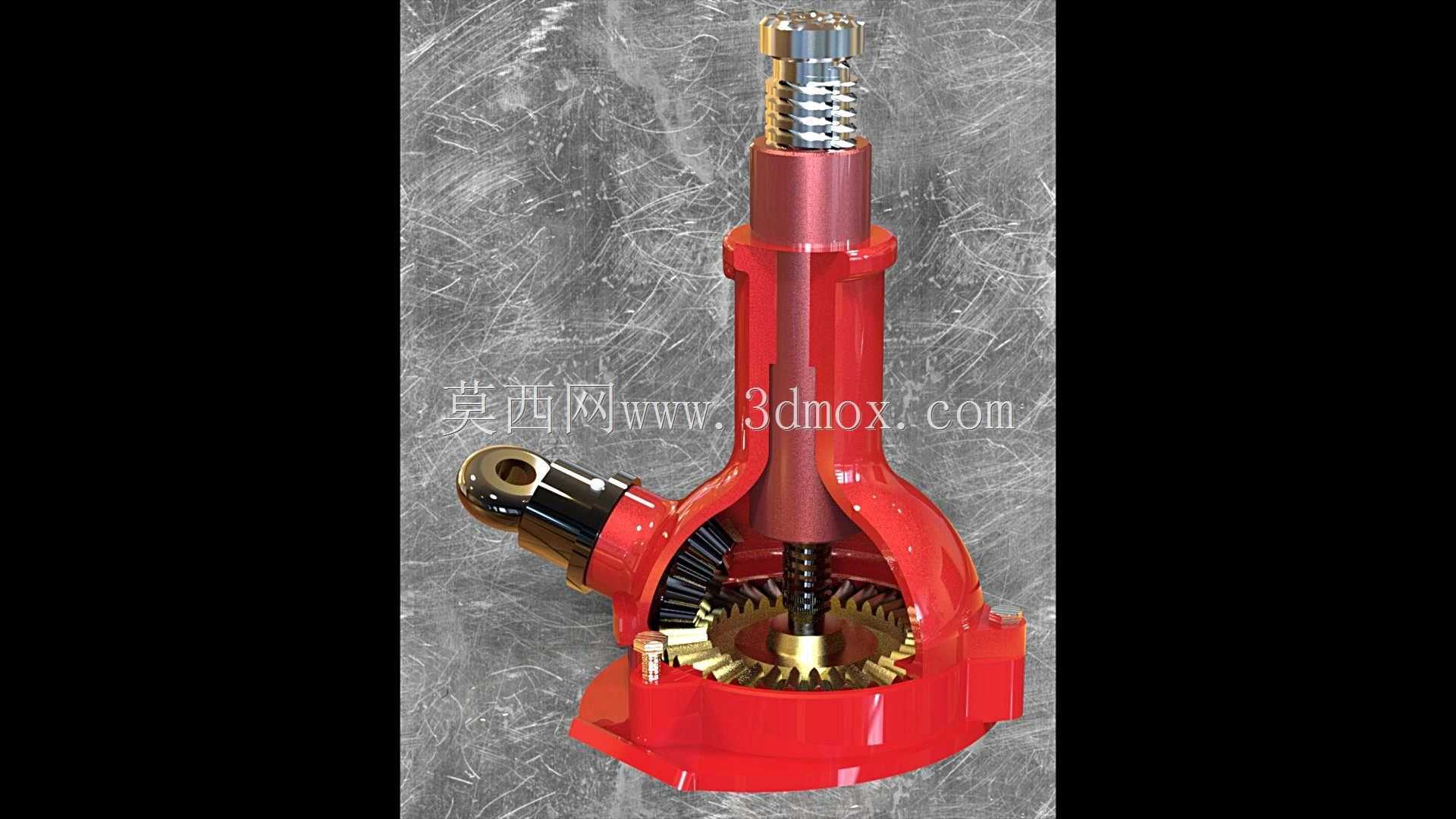

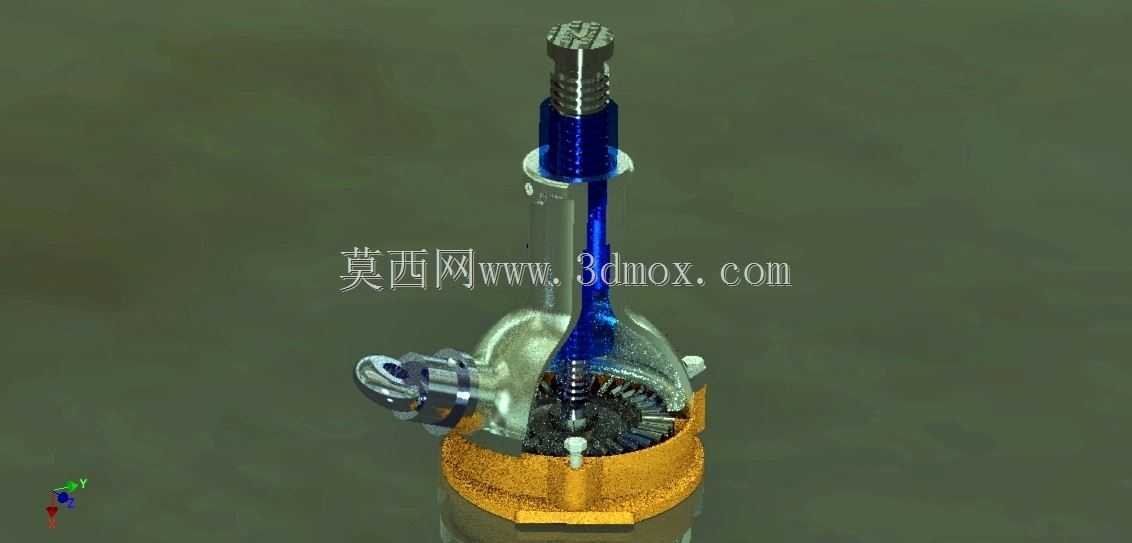

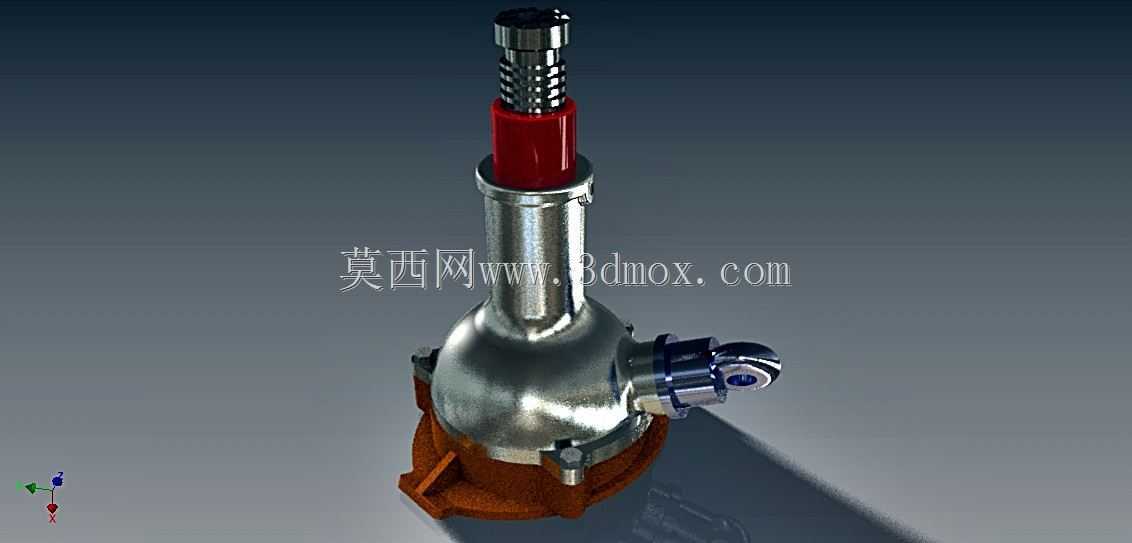

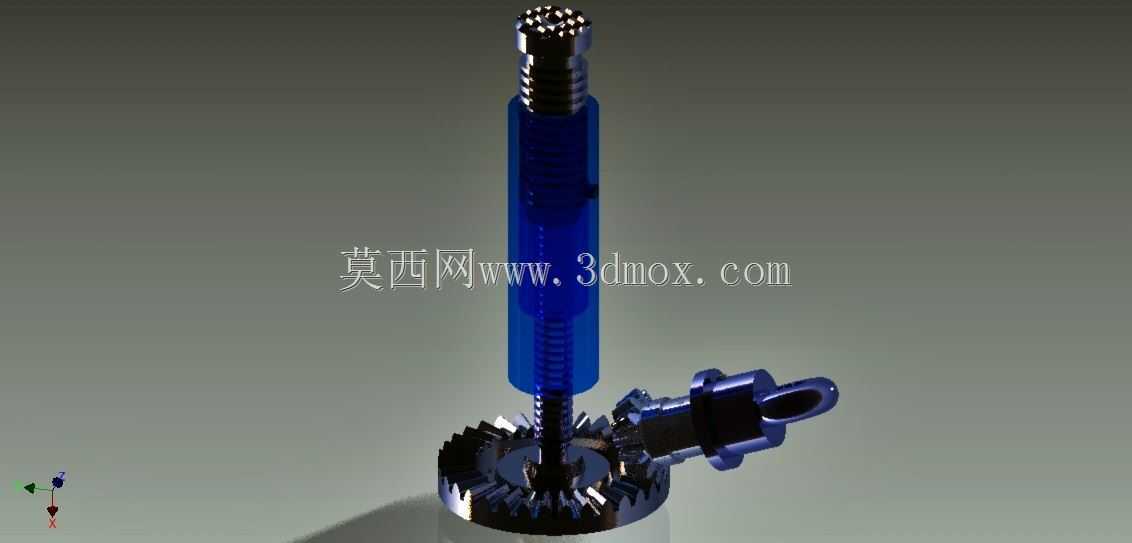

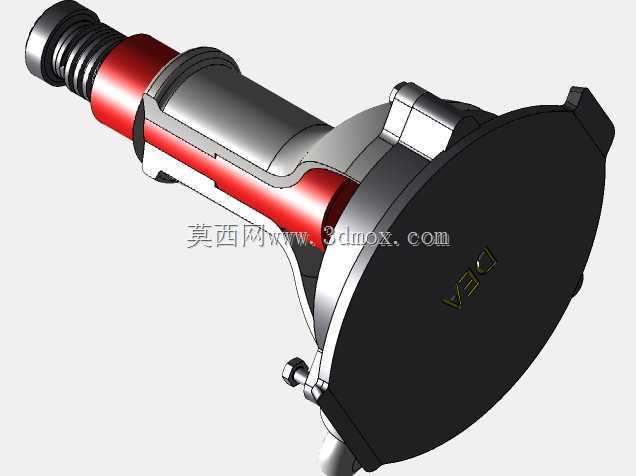

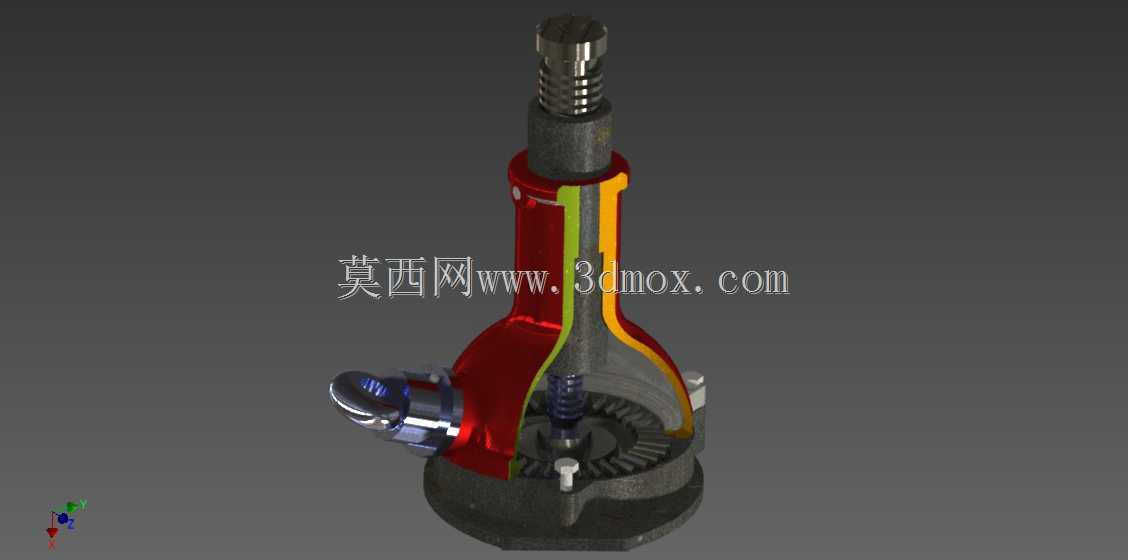

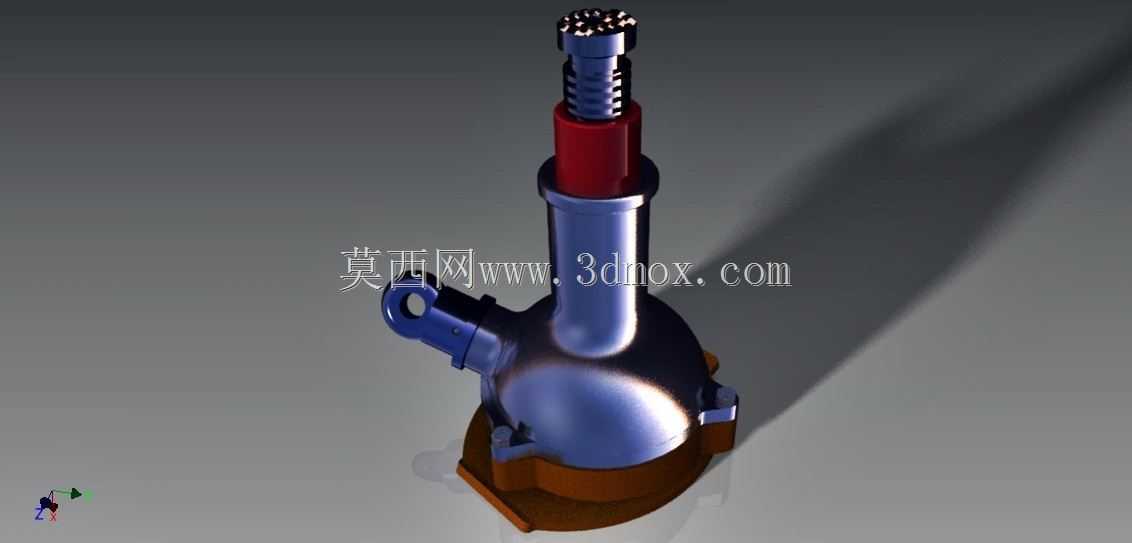

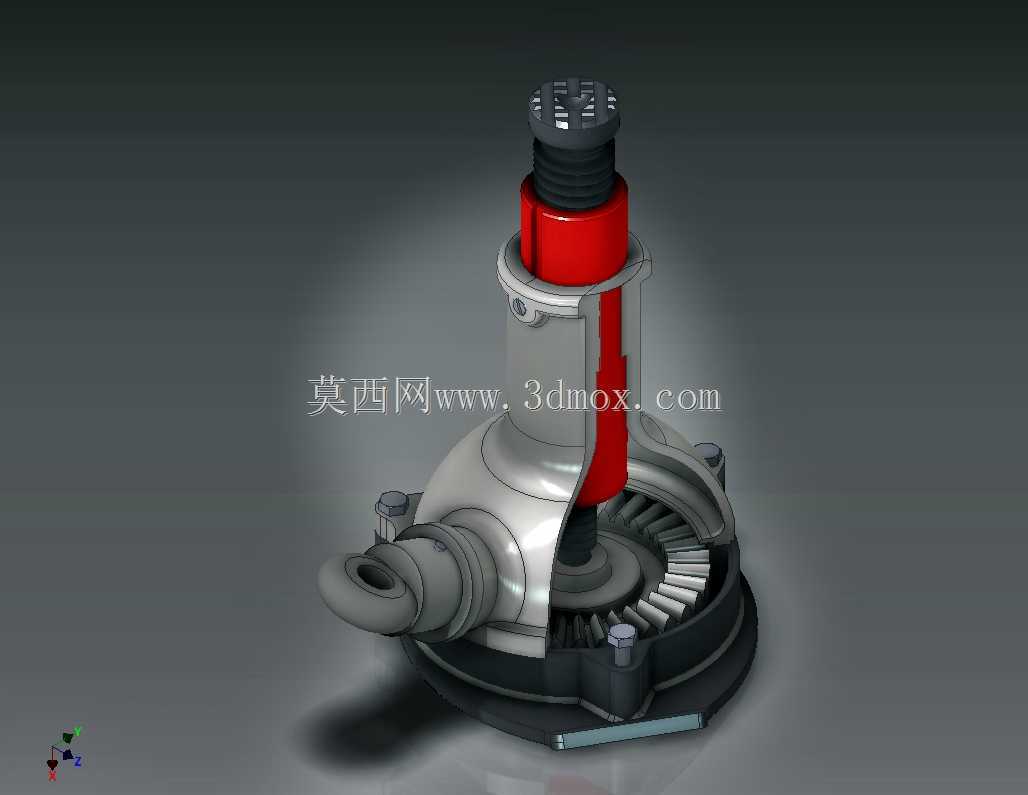

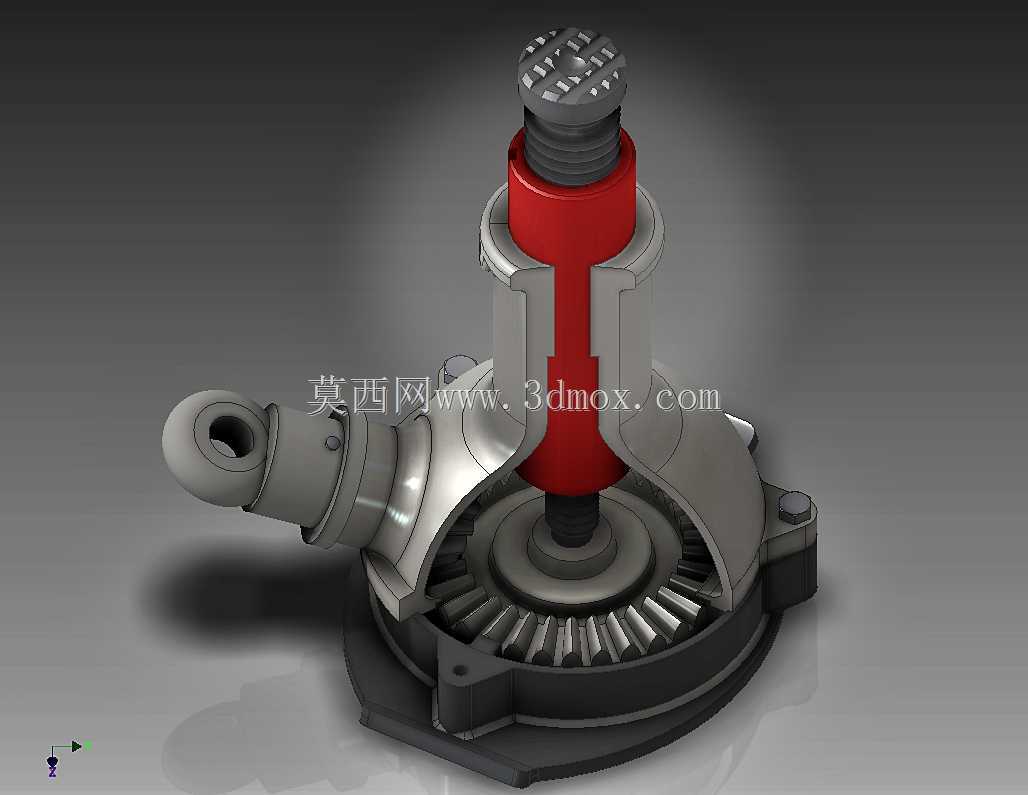

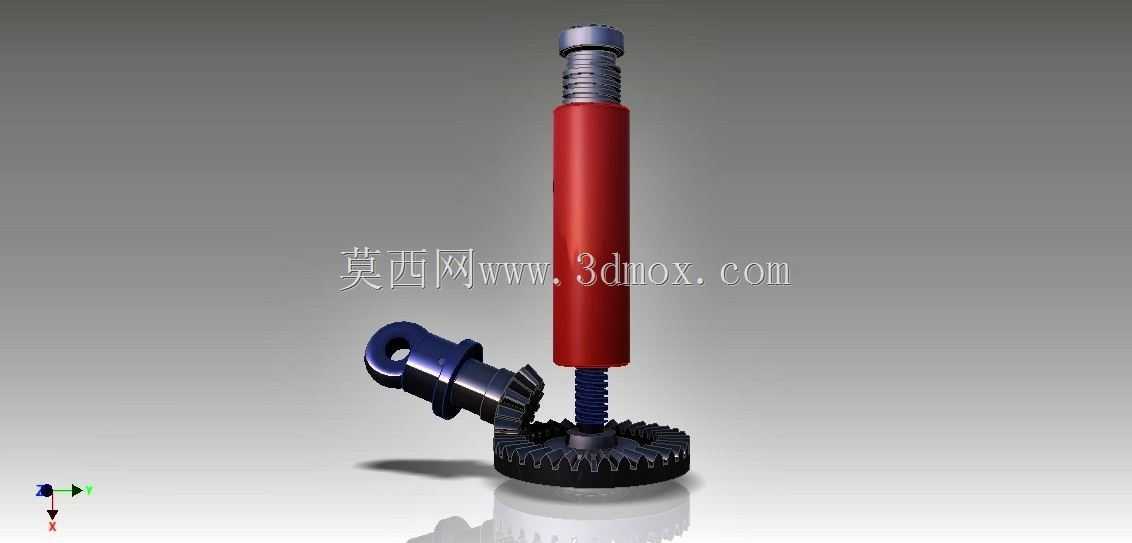

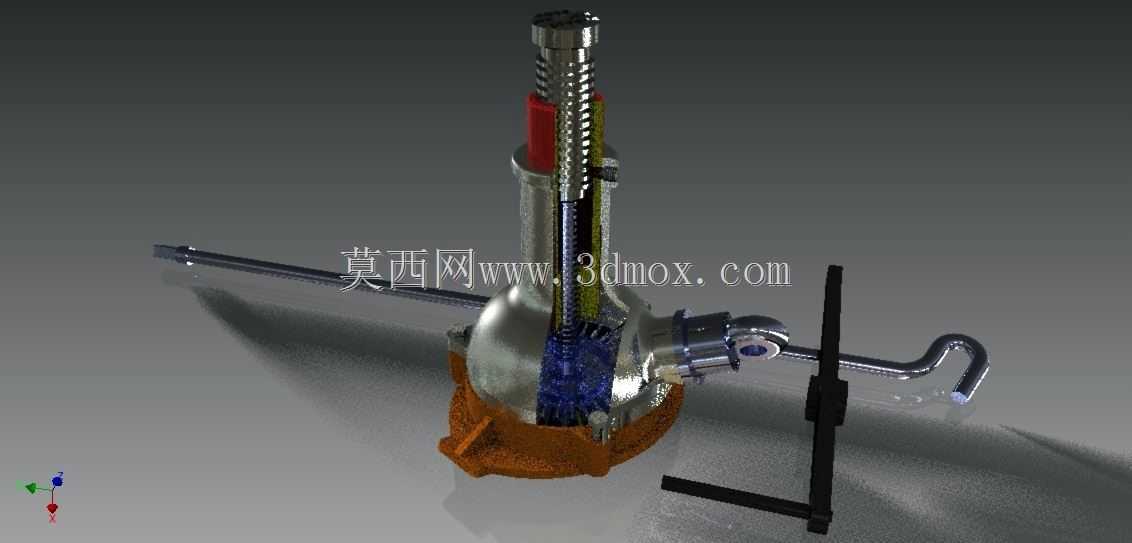

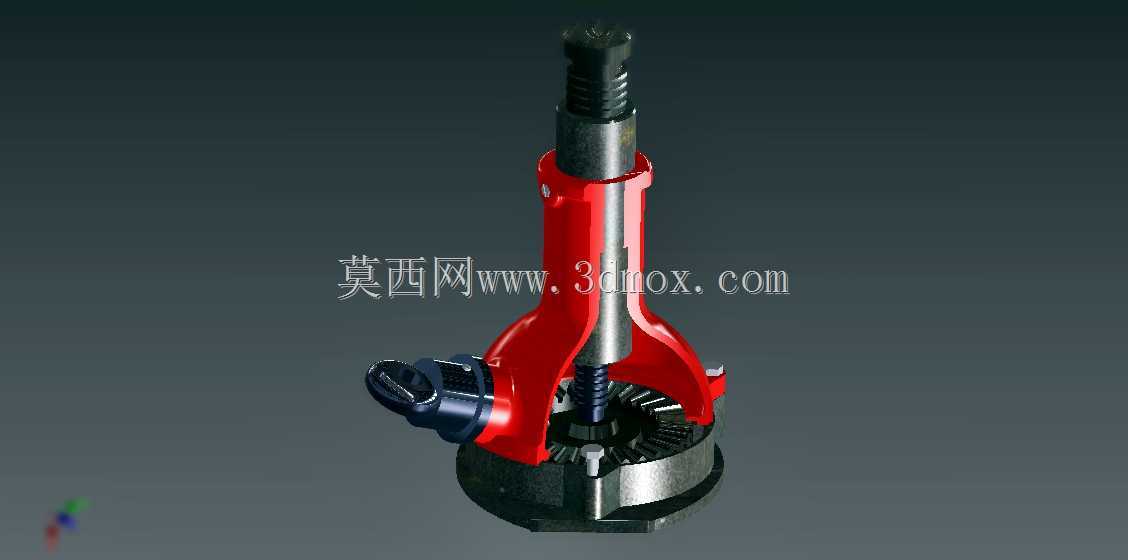

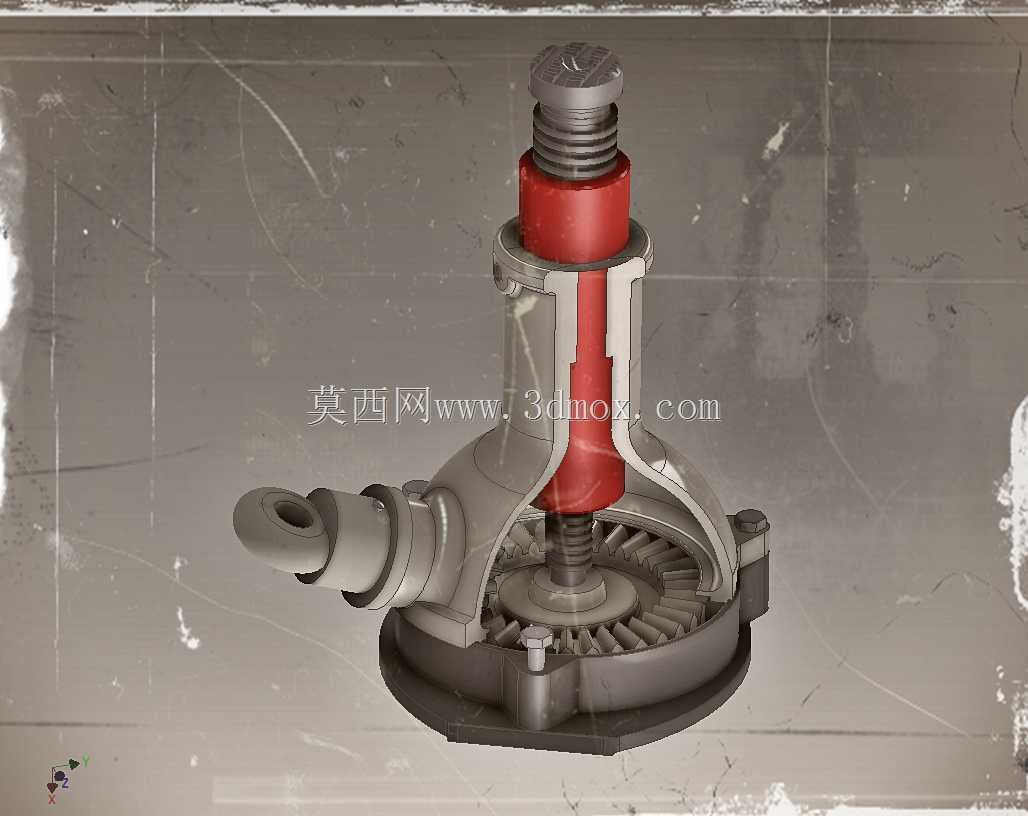

这款螺旋顶升设备主要面向狭小空间内的重型物件顶升作业场景，常见于设备检修工位的重型部件举升支撑、重型工件装配过程中的高度微调、仓储场景下重型货位的低位抬升，以及户外无动力供应场景下的应急起重作业，相比液压类顶升设备，它不存在液压油泄漏风险、长期承载无泄压回落隐患，对作业环境的清洁度、温度适应性更强，哪怕在多粉尘、高低温交替的严苛工况下也能稳定工作。设备核心采用锥齿轮换向传动结构，将水平方向输入的手摇扭矩平稳转换为竖直方向的顶升推力，内部传动副采用大模数锥齿轮啮合设计，齿面经过硬化处理，啮合间隙控制在合理区间，既保证传动过程的顺滑无卡滞，又能在满负载顶升时承受足够的齿面接触应力，避免打齿、齿面崩损的问题。顶升螺杆采用梯形传动螺纹设计，螺纹升角满足自锁要求，当顶升作业到达指定高度后，即使撤去输入扭矩，螺杆也不会在负载作用下自行回落，无需额外加装锁止机构就能保证作业过程的安全性，螺杆表面做了耐磨处理，长期往复伸缩也不会出现螺纹过度磨损导致的传动精度下降。设备底座采用大直径盘式结构，底部带有安装固定孔位，作业时可通过螺栓将底座固定在作业基准面上，避免顶升过程中设备侧滑偏移，底座内部集成了锥齿轮传动腔，腔体内预留润滑脂存储空间，可长期为齿轮啮合面提供润滑，降低传动磨损、延长维护周期。顶升端的顶部支撑头采用带防滑纹路的球头结构，可自适应被顶升物件的底部接触面，即使接触面存在一定倾斜角度也能保证支撑贴合度，避免应力集中损坏被支撑物件表面。侧面的输入轴端设计有标准摇柄连接接口，可适配常规手动摇柄，也可根据作业需求接驳电动扭矩工具实现快速顶升。整体结构紧凑，安装边界占用空间小，无需外接动力源即可完成数吨级负载的顶升作业，顶升行程覆盖常规检修、装配作业的高度调整需求，外壳采用高强度铸铝与钢制结构结合的设计，在保证整体结构强度的同时控制设备自重，方便作业人员单人搬运转移，设备的所有外露传动部位都做了封闭防护，避免作业过程中粉尘、碎屑进入传动腔影响传动寿命，也能防止操作人员误触转动部件引发安全事故。
