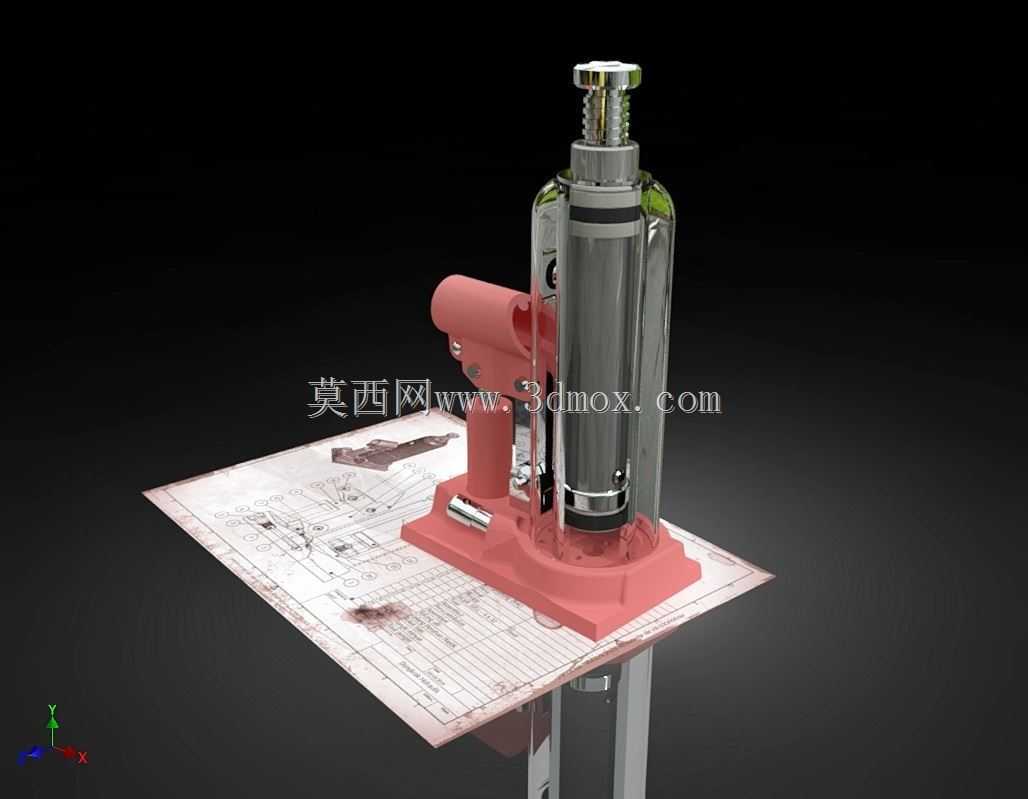

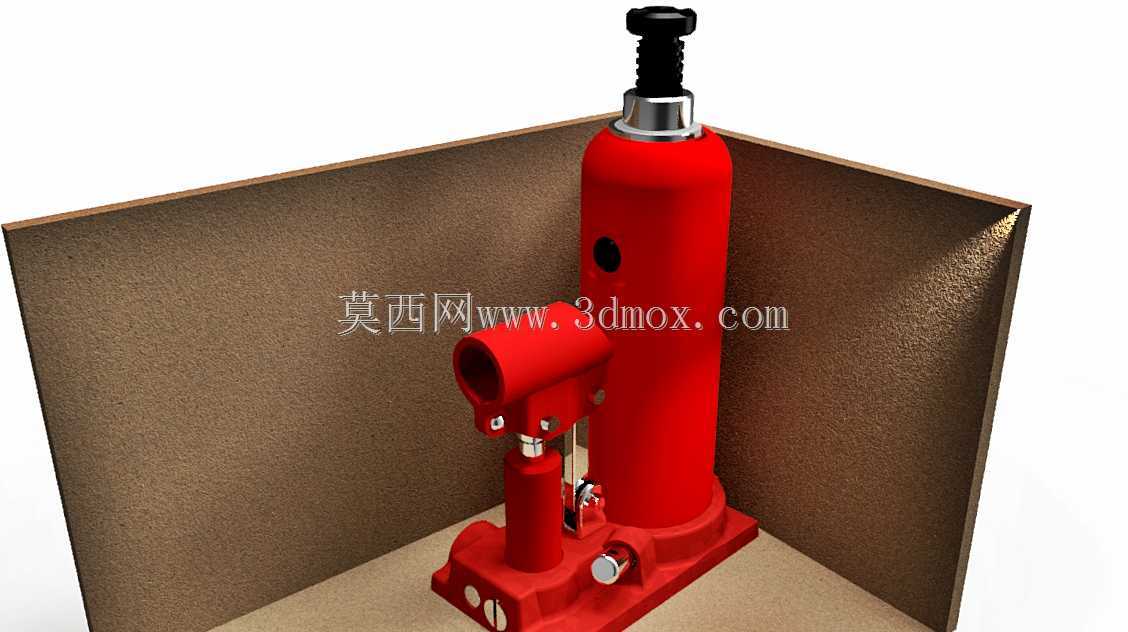

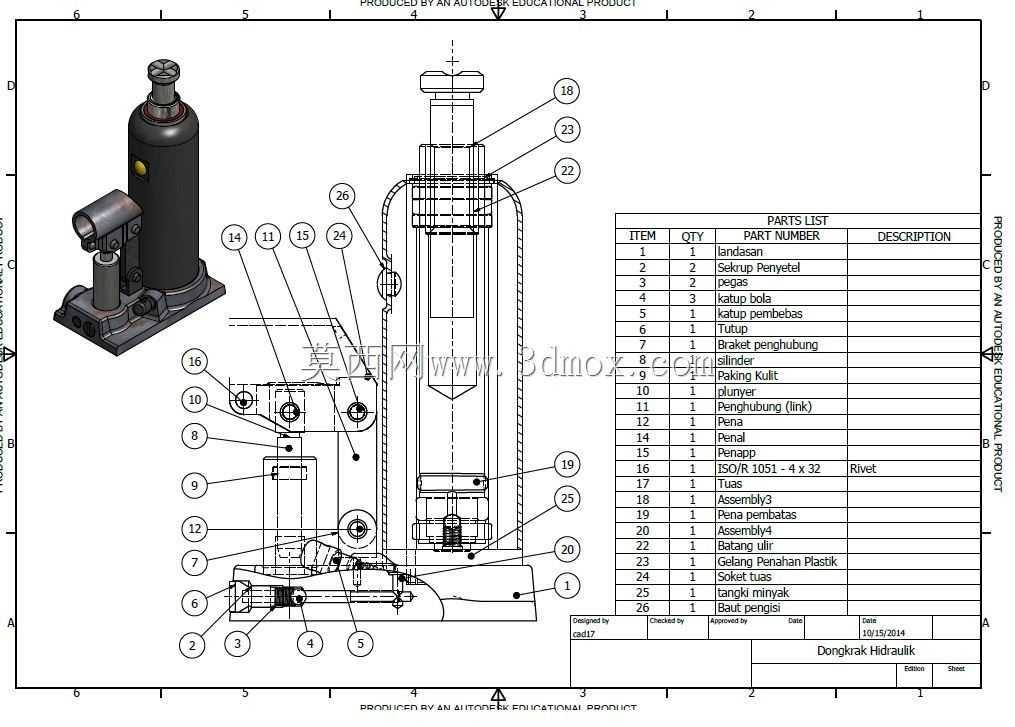

立式液压起重千斤顶三维结构设计

这款立式液压千斤顶是汽修、基建、设备维保场景中极为常用的小型液压起重设备，核心用途是在有限作业空间内完成大吨位重物的顶升作业，为车辆换胎、设备检修、构件调位等操作提供安全可靠的临时承重支撑，相比机械式千斤顶具备更省力的操作体验、更稳定的顶升出力，在民用维修、小型工程作业领域普及率极高。从功能特性来看，该产品采用单作用液压驱动结构，主体立式储油缸集成了液压油存储、压力顶升的核心功能，侧置的手动泵体通过往复按压即可将液压油压入主缸腔，推动柱塞杆平稳上升实现重物顶升，顶部设置的可调节螺杆能够在不启动液压顶升的前提下微调初始支撑高度，适配不同顶升间隙的作业需求，缸体侧面设置的卸压阀可通过微调开度控制柱塞下降速度，避免重物快速下坠引发安全风险，底座采用加宽一体式铸钢结构，能够在承压时分散载荷，减少对支撑地面的压强，防止作业过程中设备侧倾。在设计思路上，该模型完全遵循手动液压千斤顶的成熟工程逻辑，首先围绕额定顶升载荷确定主缸的柱塞直径、缸壁厚度，保证液压腔承压时具备足够的安全冗余，避免缸体胀裂风险；其次优化手动泵的杠杆比，让操作人员在常规手力下即可驱动泵体完成油压输出，降低作业劳动强度；整体结构将泵体、卸压阀、储油腔集成在同一主体结构上，减少外接管路带来的泄漏风险，同时缩小设备整体体积，方便随车携带、狭小空间收纳。从外形尺寸与安装边界来看，该立式千斤顶整体为竖置结构，主体缸体直径适配常规家用车、轻型货车的底盘支撑间隙，最低闭合高度能够满足多数乘用车底盘下方的伸入需求，最大顶升高度覆盖常规换胎、维保作业的顶升行程要求，底座的支撑面尺寸经过优化，在非硬化地面作业时可搭配垫板进一步分散压力，作业时仅需保证底座放置平面水平坚实、顶部支撑托与重物承重部位完全贴合，即可开展顶升作业，作业过程中需在重物旁设置额外安全支撑，禁止长时间仅靠千斤顶承载重物。
