高负载循环滚珠丝杠传动组件结构设计

这款滚珠丝杠传动组件是直线运动系统中的核心执行部件，主要承担旋转运动与直线运动的相互转换功能，在各类需要高精度直线位移控制的工业场景中有着不可替代的作用。从实际应用场景来看，这类组件广泛适配于数控加工设备的进给轴传动、精密检测设备的位移调节平台、工业自动化生产线的直线推送机构、电子制造设备的精密对位模组，以及新能源生产设备的工位移动单元，能够在高速往复运动的工况下长期保持稳定的传动精度。

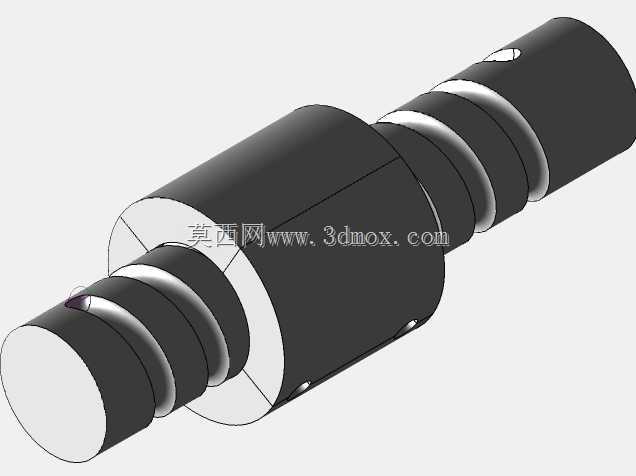

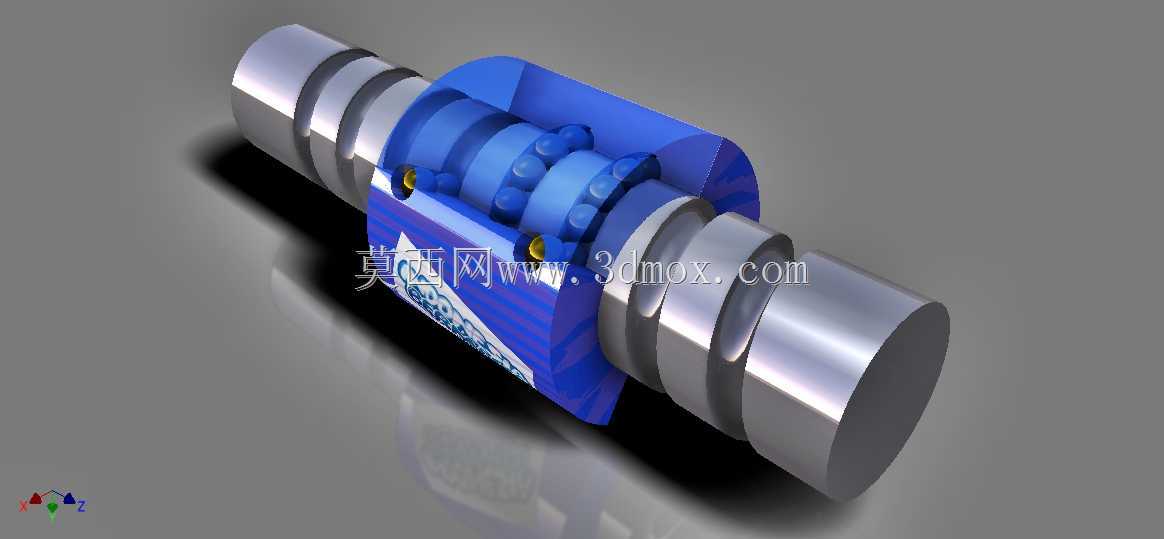

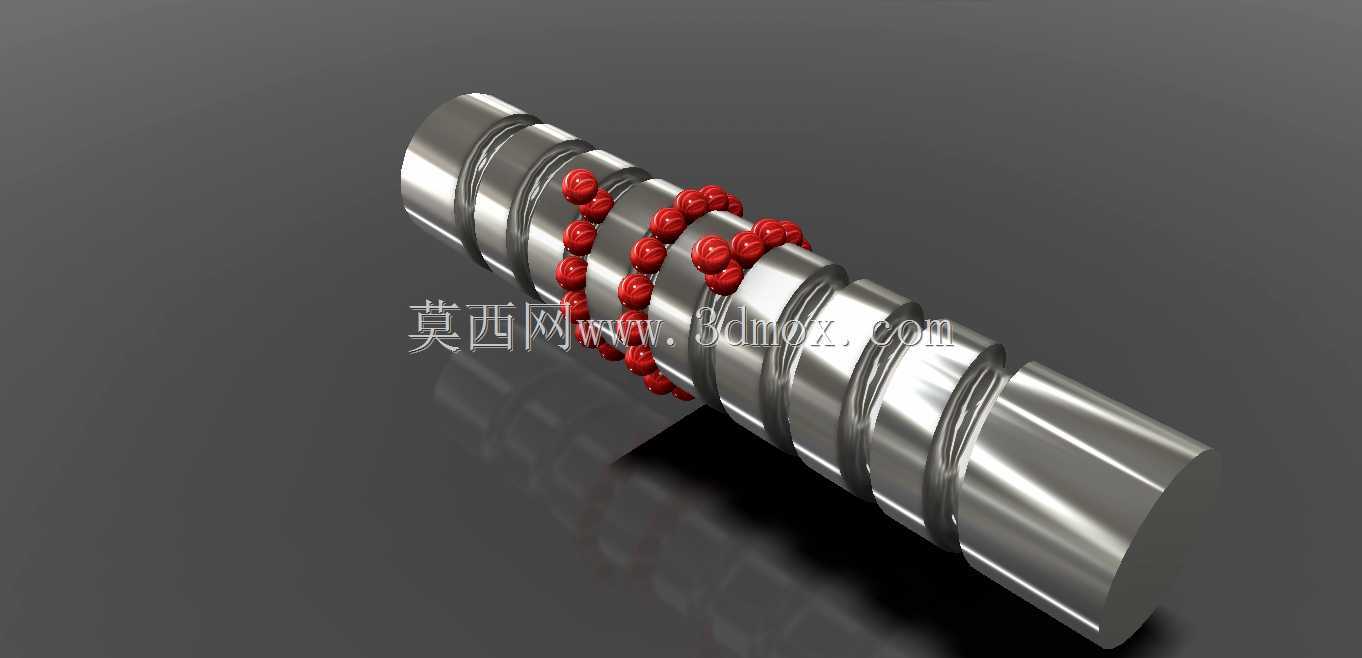

从产品功能特性来看，该结构采用循环滚珠作为滚动传动介质，相比传统滑动丝杠大幅降低了传动摩擦阻力，传动效率可提升至滑动丝杠的三倍以上，同时具备极小的启动扭矩，能够有效消除低速爬行问题，保证微进给工况下的位移控制精度。组件自带的反向循环结构能够让滚珠在螺母滚道与丝杠滚道之间形成闭合循环通路，配合两端的轴颈结构可直接适配支撑轴承座的安装需求，螺母外侧的法兰结构可直接与负载滑台进行刚性连接，无需额外设计转接结构。

在设计思路层面，这款丝杠的滚道型面采用适配滚珠直径的圆弧截面设计，保证滚珠与滚道之间拥有合理的接触角，能够同时承受轴向载荷与一定的径向偏载，螺母内部的循环器采用流畅的导向曲面设计，避免滚珠在循环换向过程中出现卡滞、撞击的问题，有效降低运行过程中的振动与噪音。丝杠两端的轴颈做了阶梯式设计，分别适配轴承安装位、锁紧螺母位以及联轴器连接位，各轴段之间设置有退刀槽结构，保证加工与装配过程中零件能够精准到位，同时避免应力集中问题。

从安装边界与尺寸适配来看，该丝杠的公称直径适配中等负载的传动场景，螺母的外径尺寸与法兰安装孔位符合通用传动模组的安装标准，丝杠总长度可根据实际行程需求进行适配调整，两端支撑位的轴径尺寸匹配常用的角接触球轴承规格，安装时只需保证两端支撑座的同轴度，以及螺母安装面与丝杠轴线的平行度，即可达到设计预期的传动精度与使用寿命。在实际运行过程中，该组件可配合防尘圈、润滑装置使用，能够有效阻挡加工碎屑、粉尘进入滚道内部，长期维持稳定的传动性能，即使在频繁正反转的工况下，也能保持极小的反向间隙，满足高精度定位的使用需求。
