立式双缸高更蒸汽机机械结构设计

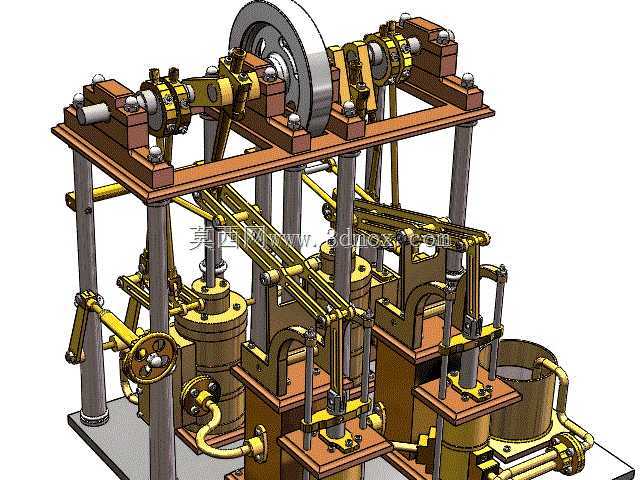

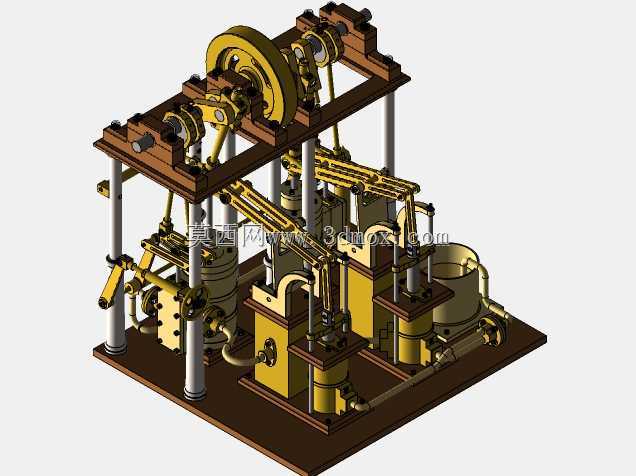

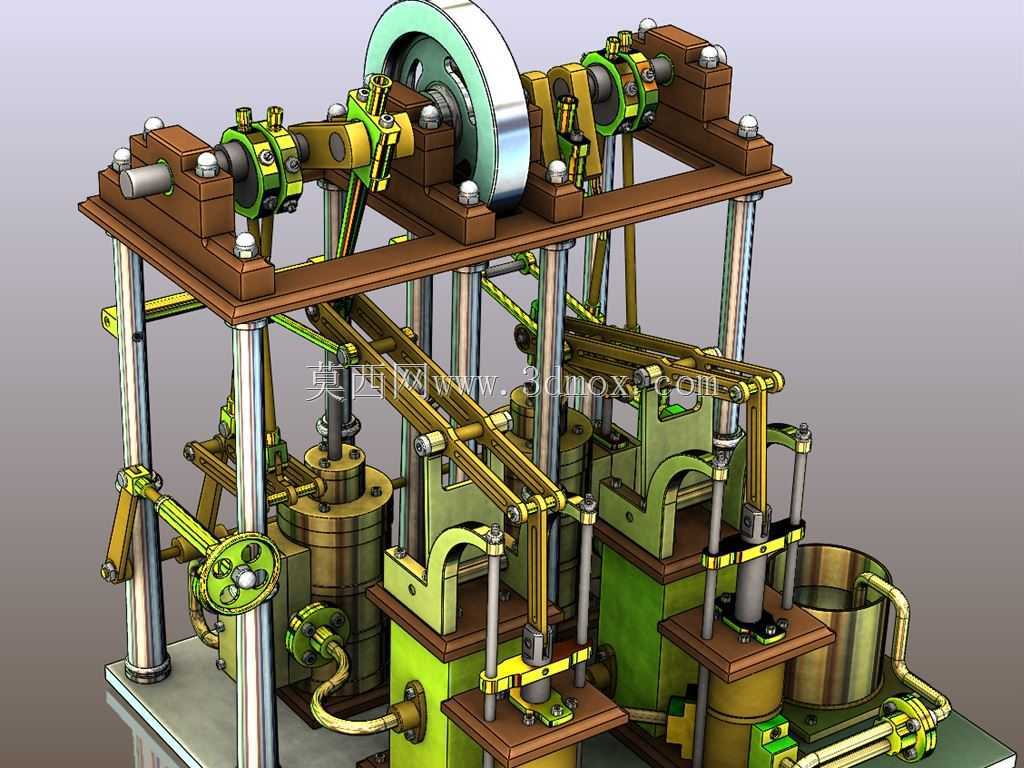

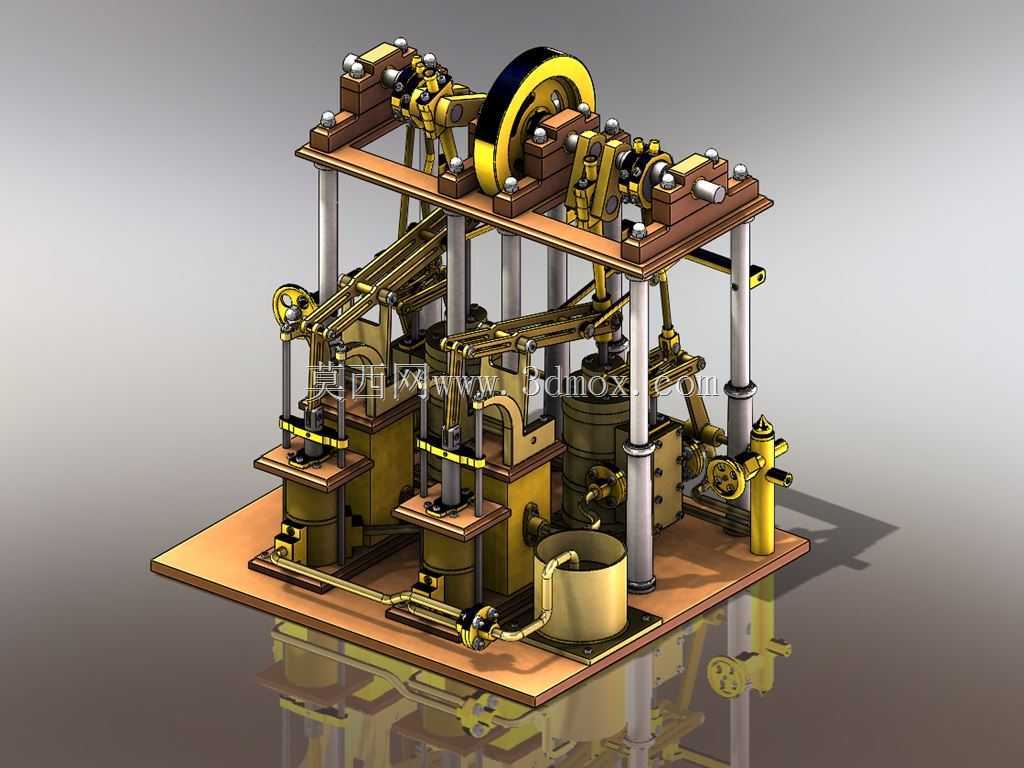

这款高更蒸汽机属于经典的往复式动力转换设备，主要应用于工业科普展示、复古动力装置复刻、小型动力实验平台搭建等场景，能够将蒸汽的热能通过机械结构转换为旋转机械能输出，为配套的小型负载设备提供稳定的动力来源。设备采用立式双缸对称布局设计，整体框架采用立柱支撑的层叠式结构，底部为安装基座，预留了通用的安装固定孔位，可适配不同的实验台架或展示底座安装需求，整体安装边界控制在紧凑的台式尺寸范围内，既满足展示场景的空间要求，也适配小型实验场景的摆放需求。在功能特性上，该蒸汽机配备了对称布置的双气缸组件，通过配气机构实现蒸汽的有序进排，驱动活塞做往复直线运动，再通过十字头、连杆组件将直线运动传递至曲轴结构，最终带动顶部的飞轮做旋转运动，飞轮的配重设计能够有效储存动能，抵消往复运动产生的振动，保证动力输出的平稳性。设备的管路系统采用黄铜材质的弯管布局，清晰展示了蒸汽从进气端到气缸、再到排气端的完整流向，手动控制阀组可实时调节进气量，实现输出转速与扭矩的灵活调控。设计过程中充分考虑了机械结构的运动合理性，所有运动副均预留了合理的装配间隙，避免运动过程中出现卡滞问题，传动连杆的铰接点采用销轴连接结构，既保证了传动精度，也便于后期的维护与拆解。设备的支撑立柱采用等距布置的金属杆件，上下层安装板通过紧固件与立柱刚性连接，保证整体框架的结构强度，能够承受运动过程中产生的交变载荷，气缸与安装板之间采用密封垫片连接，可有效减少工作过程中的蒸汽泄漏问题。从结构细节来看，该设备完整还原了经典蒸汽机的配气、传动、动力输出全流程结构，所有零部件的装配关系完全符合实际机械运动原理，既可以作为机械原理教学的直观演示教具，也可作为复古动力爱好者的收藏与改装载体，通过调整蒸汽压力参数，还可适配不同功率的小型动力输出需求，在科普展项搭建、教学实验演示、复古动力装置复刻等场景中都能发挥相应作用。
