电气柜用DIN标准齿形理线线槽

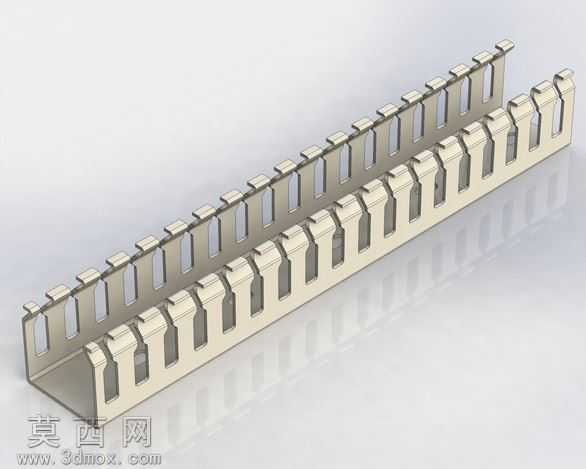

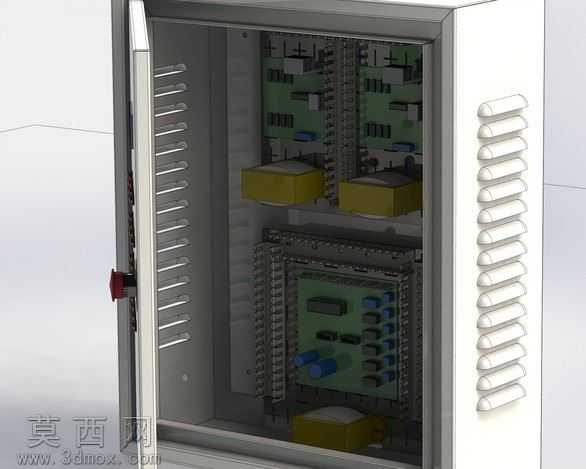

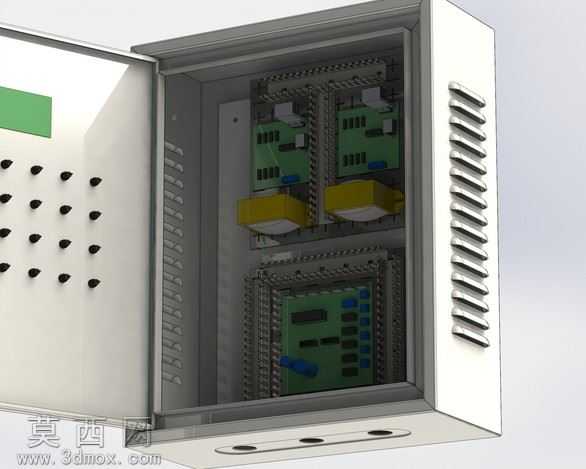

本作品为适配DIN标准的电气柜专用理线线槽三维模型，建模阶段严格遵循电气布线行业的通用尺寸规范，以SolidWorks为核心建模工具，采用自底向上的建模逻辑完成整体结构搭建。首先绘制线槽U型基底的截面草图，通过拉伸凸台命令生成等截面的长条形基体，建模过程中严格控制基底壁厚均匀性，保证线槽整体结构强度的同时兼顾材料利用率，避免壁厚突变导致的注塑成型缺陷。线槽两侧的齿形出线结构采用线性阵列特征完成批量创建，每个齿形单元的开槽宽度、齿顶圆角、齿间间距均按照实际布线需求设定，齿形边缘做了微小的圆角过渡处理，既可以避免布线时划伤线缆绝缘层，也能还原实际产品的注塑工艺特征，防止尖锐棱角带来的安全隐患。材质渲染阶段选用浅米灰色的硬质PVC材质作为基础材质，调整材质的漫反射、粗糙度参数还原PVC塑料的半哑光质感，添加细微的表面颗粒纹理模拟实际工业产品的注塑表面效果，场景内采用柔和的三点布光方案，主光源从斜上方45度投射，突出线槽的齿形结构层次，辅光源补亮暗部避免结构阴影过深丢失细节，环境光采用低饱和度的冷色调平衡整体画面色温，最终渲染效果清晰展现线槽的整体形态与细节特征。结构设计上，线槽采用开放式U型槽体搭配双侧等距齿形挡边的结构，槽体内部为连续的空腔结构，可容纳多股线缆规整排布，齿形挡边的间隔开口可根据布线需求将不同回路的线缆从对应位置引出，无需额外裁剪槽体，大幅提升电气柜内部布线的灵活性与规整度，齿形挡边的连接部位做了加强筋结构处理，保证挡边具备足够的支撑强度，在线缆排布后不会出现变形松脱的问题。设计思路围绕电气柜内部布线的实际需求展开，严格匹配DIN安装标准的尺寸要求，既保证线槽可以适配标准的电气柜安装空间，也能满足不同线径线缆的排布、分线需求，还原工业理线配件的实用属性，模型的结构细节完全对标量产实物，可用于电气布线方案演示、柜体布局模拟、教学演示等多种场景。
