硬质合金圆锯片三维结构设计模型

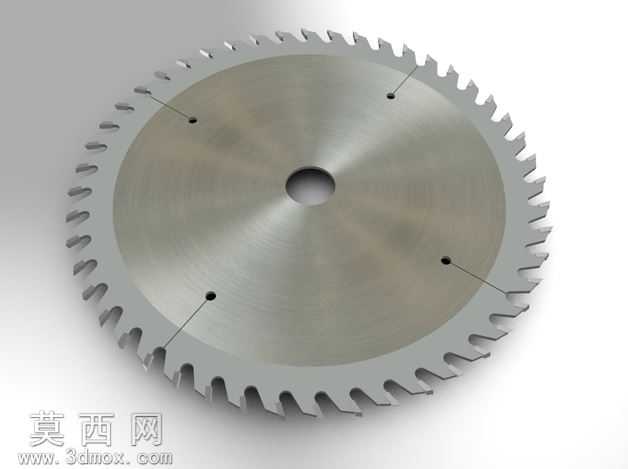

本模型为硬质合金圆锯片的三维参数化设计成果，建模过程依托三维设计软件完成全尺寸特征构建，首先以中心安装孔为定位基准绘制锯片基体的圆形轮廓草图，通过拉伸命令生成符合厚度要求的基体实体，基体采用优质工具钢材质设定，渲染时赋予哑光磨砂金属质感，还原真实锯片基体的金属肌理与表面处理效果。随后在基体圆周方向均匀阵列切削齿结构，每一个锯齿的前角、后角、齿槽深度均按照实际切削作业的参数要求进行精准建模，齿尖部位单独做硬质合金刀头的结构拆分，通过布尔运算完成刀头与基体齿座的装配贴合，还原合金锯片刀头焊接的真实结构特征。基体上的四个定位散热孔采用圆周均布的方式排布，孔位边缘做倒角处理，既还原实际加工的工艺特征，也在结构上体现散热、消音、安装定位的多重功能设计。模型完成后通过渲染模块调整光照参数，采用侧上方45度柔光打光，凸显锯片表面的金属光泽与锯齿的立体轮廓，边缘做轻微的环境反射效果，让整体渲染效果贴近工业产品展示的真实质感。设计过程中重点考量锯片的动平衡结构合理性，所有齿形、孔位的阵列均严格遵循圆周对称原则，避免结构偏心导致的作业震动问题，同时对锯齿的齿形参数做了适配木材切削场景的优化，齿距、齿深的比例符合常规木工锯片的设计规范，既保证切削排屑的顺畅性，也兼顾基体的结构强度，避免高速旋转时出现基体变形、断齿的问题。整体模型完整还原了硬质合金圆锯片的全部结构细节，从中心安装孔的公差配合结构，到基体的应力释放槽设计，再到每一个锯齿的切削角度，都严格参照实物测绘参数进行建模，可用于切削刀具的结构演示、加工工艺模拟、装配干涉检查等场景，模型的几何特征完整，无破面、错面等建模缺陷，各部件的分层结构清晰，可直接导出用于工程出图、3D打印验证或者虚拟装配调试。
