桌面级手动PCB微型钻孔加工设备

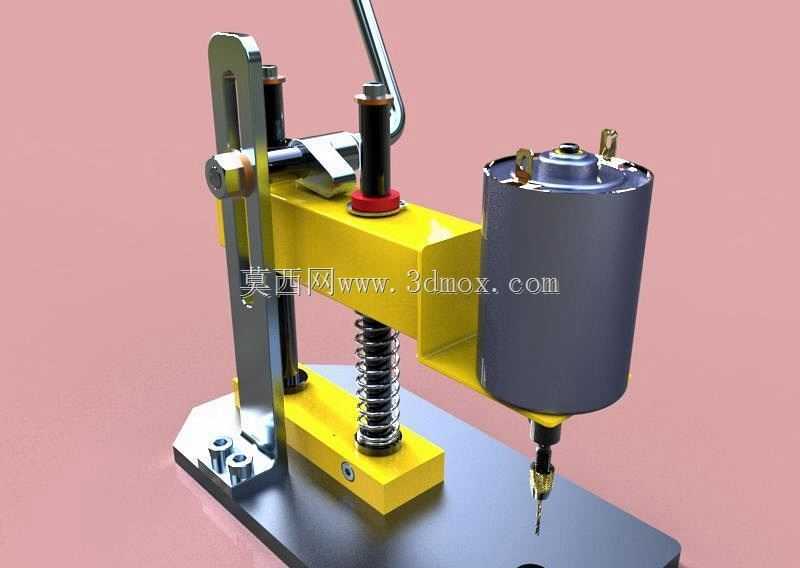

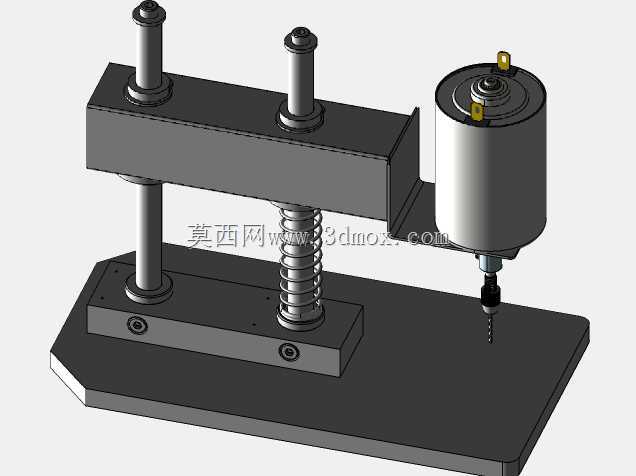

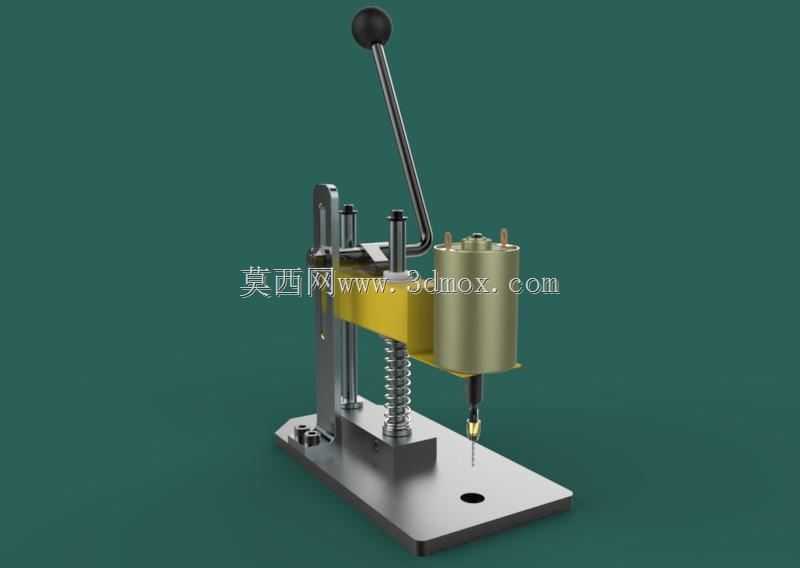

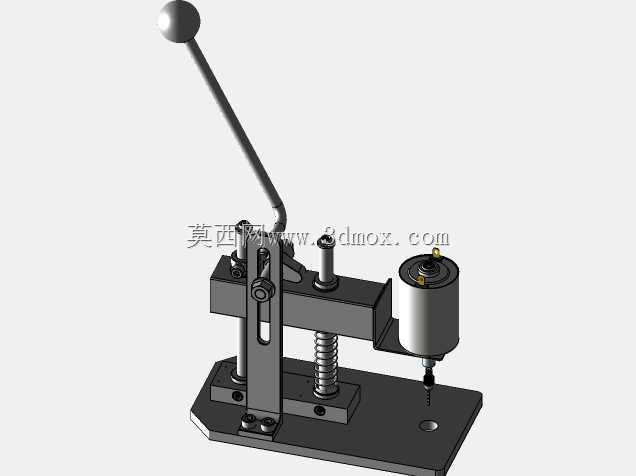

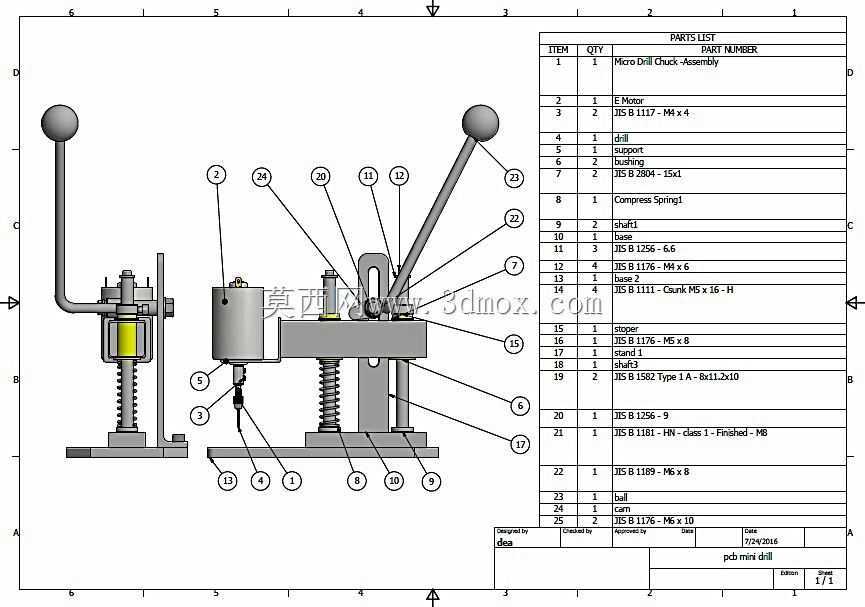

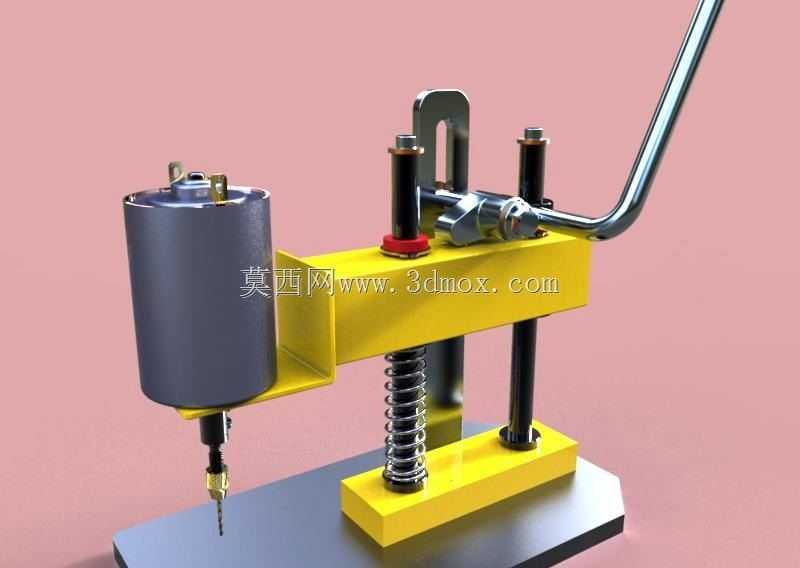

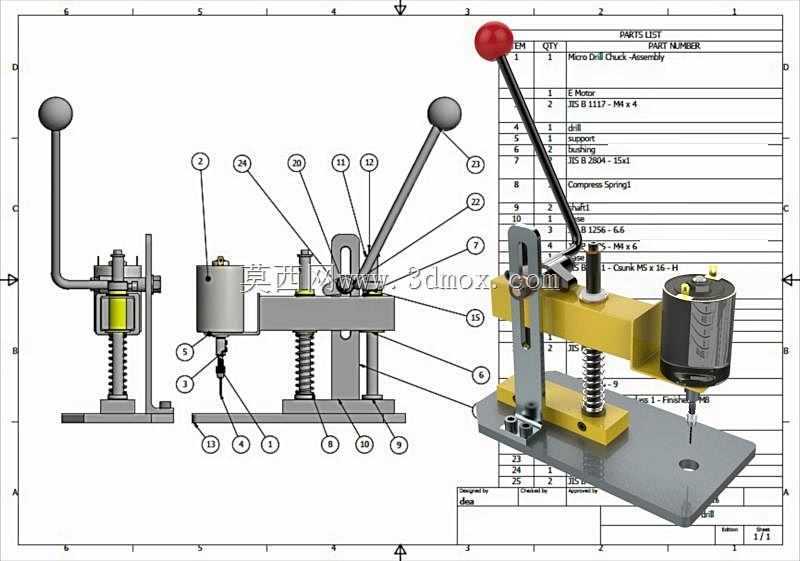

这款桌面级手动微型钻孔设备，主要面向电子制作、小批量样板加工场景，针对PCB电路板、薄亚克力、软金属薄片等小型工件的精密钻孔需求设计，尤其适合电子爱好者、小型打样工作室、教学实训场景使用，能够解决常规大型台钻占地大、进给精度过高造成小工件过钻、操作灵活度不足的痛点。设备整体采用立式悬臂布局，底座为平整金属平板结构，预留了两个工件安装固定孔位，可通过螺栓配合压块将待加工工件牢牢固定在加工区域，避免钻孔过程中工件偏移造成孔位偏差，底座的平整接触面也能保证工件放置的水平度，保障钻孔垂直度。主体支撑结构采用加厚金属立板搭配横向滑移导向结构，手动操作手柄通过杠杆结构连接动力头安装座，操作人员下压手柄即可带动动力头完成竖直进给动作，进给行程内设置了复位弹簧，松开手柄后动力头会自动回弹至初始高位，无需手动抬升操作，连续加工时操作节奏更顺畅。动力单元采用高速直流驱动电机搭配标准钻夹头，可夹持0.5-3mm直径的微型钻头，匹配PCB加工常用的钻头规格，电机输出转速适配电路板钻孔的切削需求，能够在覆铜板上快速打出光滑无毛刺的通孔，避免低速钻孔造成的铜箔起翘、基板分层问题。横向导向结构可带动动力头沿水平方向调整位置，无需挪动工件即可完成小范围内的孔位调整，对于多排孔、阵列孔的加工场景能够大幅提升对位效率。设备整体外形紧凑，占地面积仅相当于A4纸张大小，可直接放置在常规工作台面上使用，无需额外的安装固定，搬运挪动都十分便捷。设计过程中充分考虑了手动操作的人机工程，操作手柄的握持位置、下压行程的阻力反馈都经过适配调整，长时间连续操作也不易产生手部疲劳，进给过程的阻尼感均匀，操作人员可以精准控制下钻深度，避免钻穿工件后损伤工作台面。设备的导向部位采用耐磨金属衬套，长期往复使用也不会出现间隙晃动，保障钻孔的位置精度，弹簧复位结构的弹力经过匹配，既能够快速带动动力头复位，也不会因为弹力过大造成手柄回弹打手的安全隐患。在实际使用场景中，这款设备除了PCB电路板钻孔外，还可完成薄铝片钻孔、塑料模型打孔、小型五金件扩孔等轻型加工任务，相较于大型工业钻床，它的操作门槛更低，对位更直观，小工件加工时的操控灵活性更强，不需要复杂的参数调试，新手经过简单熟悉即可完成精准的钻孔作业，非常适合小批量、多品种的轻型加工需求。
