手持式电钻内部结构爆炸展示设计

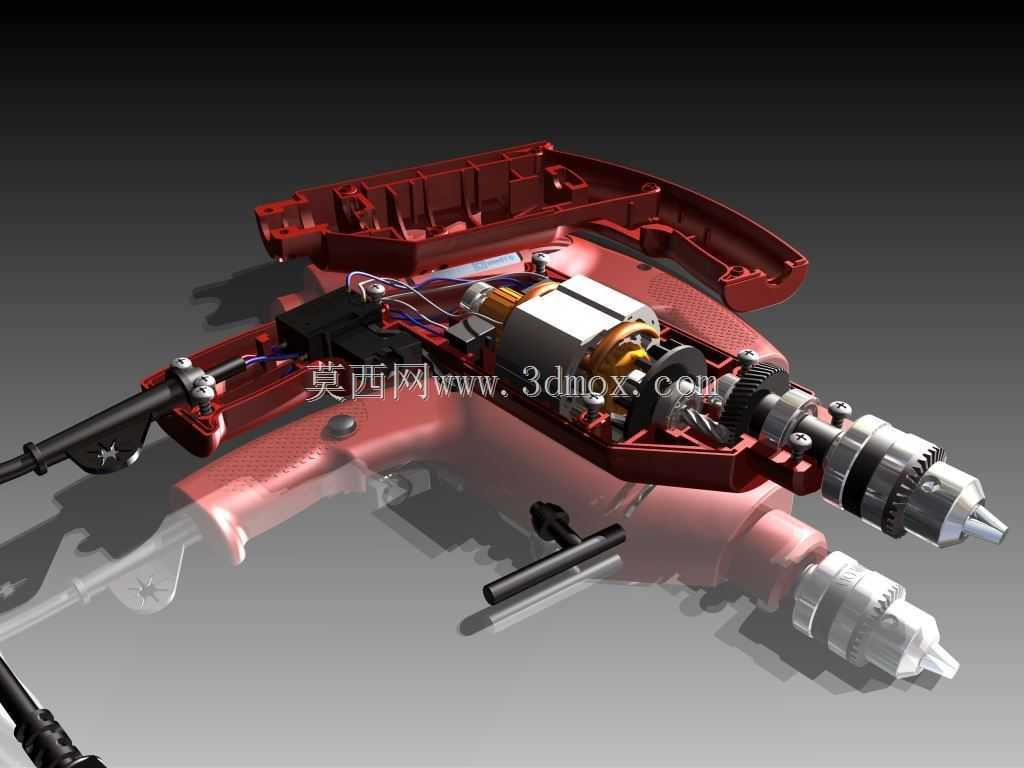

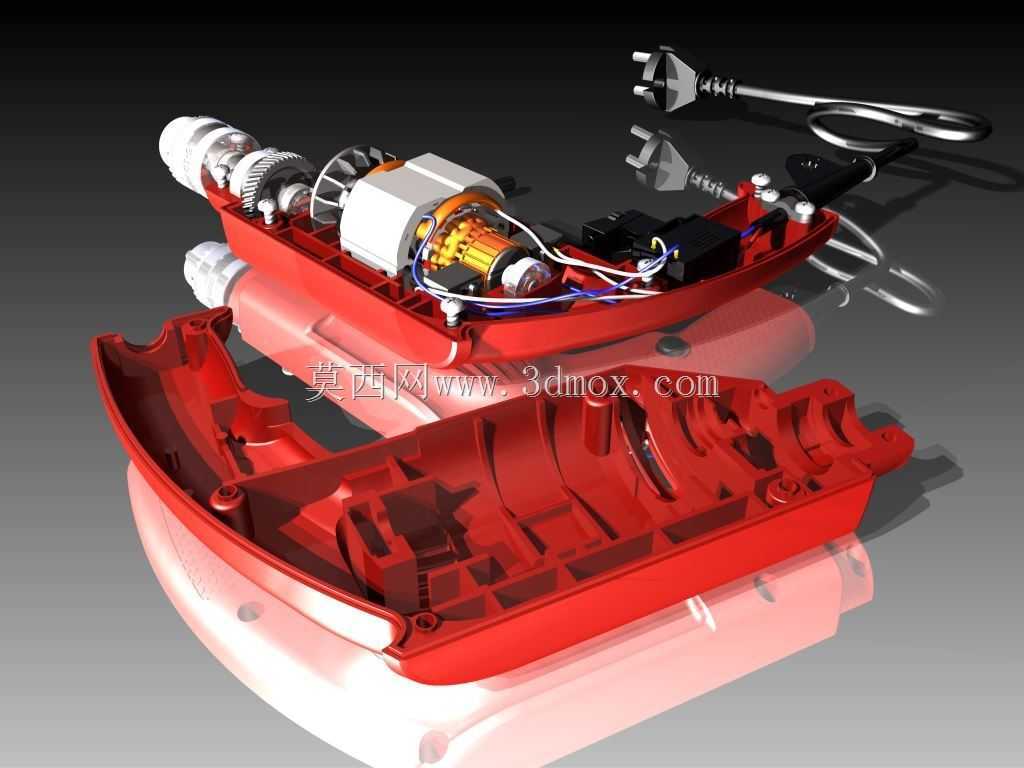

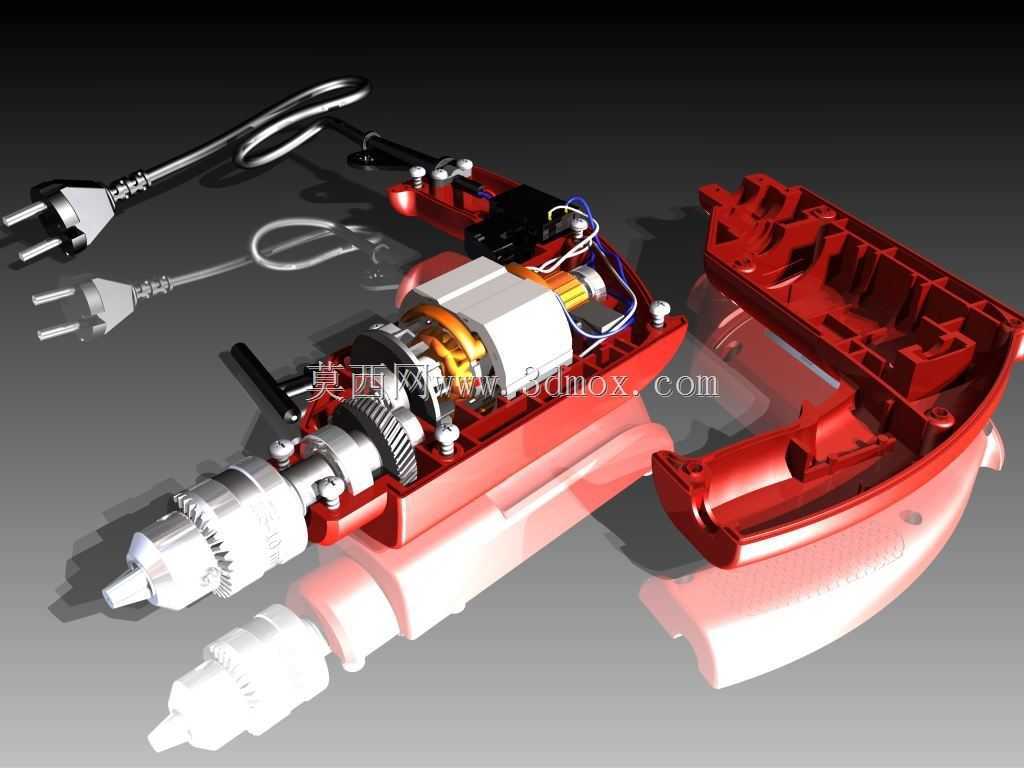

这款手钻的三维设计完整还原了手持电动钻孔工具的全结构组成，采用爆炸视图的呈现形式清晰展现每一个零部件的装配关系与位置逻辑，能够为手持电动工具的结构优化、装配教学、维修拆解参考提供直观的三维支撑。在实际行业应用中，这类手钻广泛覆盖家装施工、五金加工、设备维保、木工制作、建筑装修等多个场景，是现场作业人员完成金属、木材、塑料、轻质墙体等材质钻孔作业的核心手持工具，能够适配不同规格的钻头完成不同孔径的加工作业，部分场景下还可搭配辅件完成拧紧紧固件、轻度打磨等拓展作业。从产品功能特性来看，该设计完整还原了手钻的动力传递路径：从后端的直流动力单元输出扭矩，经过中间的减速齿轮组调整转速与扭矩参数，再通过前端的钻夹头结构锁紧钻头输出旋转动力，同时集成了扳机式调速开关、正反转切换结构、辅助握持手柄、电源线缆排布等细节结构，兼顾了动力输出的稳定性与手持操作的人机工学需求。在设计思路上，该结构优先考虑手持作业的平衡性，将重量较大的动力单元布置在握持手柄的上方靠近重心的位置，减少长时间手持作业的疲劳感；外壳采用分体式注塑壳体设计，通过卡扣与螺丝完成组合装配，既能够保护内部的电气与机械结构，也预留了散热风道的位置，避免长时间高负载作业出现动力单元过热的问题；前端钻夹头采用三爪自定心结构，能够保证钻头装夹的同轴度，减少钻孔作业时的跳动偏差，提升钻孔精度。从外形尺寸与安装边界来看，整体结构符合常规手持电钻的尺寸范围，握持手柄的围度适配成年人单手握持的尺寸，辅助侧手柄可根据作业需求调整安装角度，适配不同的握持姿势；内部所有零部件的安装都预留了足够的装配间隙，电气线路的排布避开了运动部件的活动范围，避免长期使用出现线路磨损的问题，齿轮组的安装位置设计了对应的轴承支撑位，能够保证高速旋转下的结构稳定性，减少运转过程中的异响与抖动。
