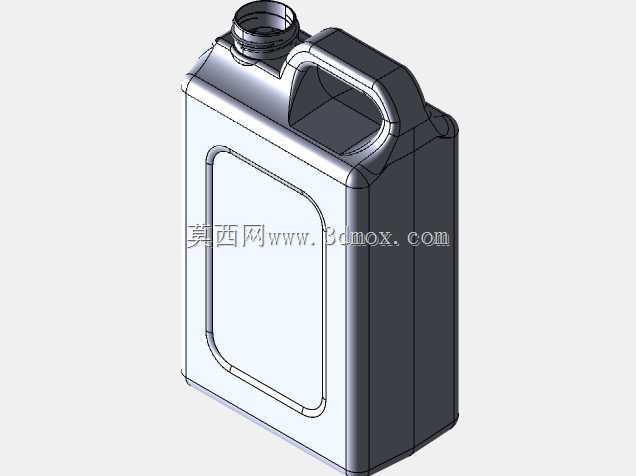

1升容量带把手塑料油壶注塑成型模具

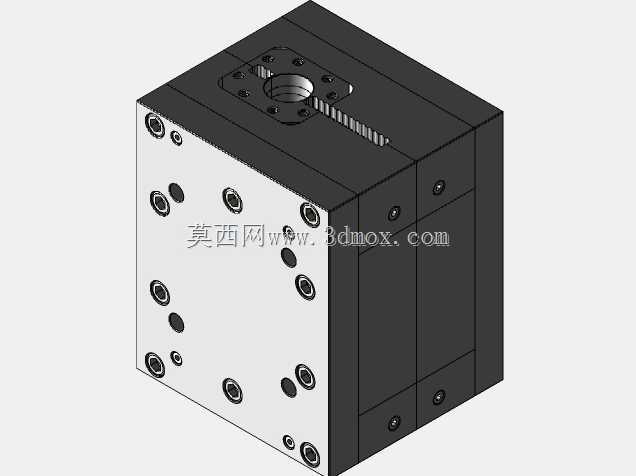

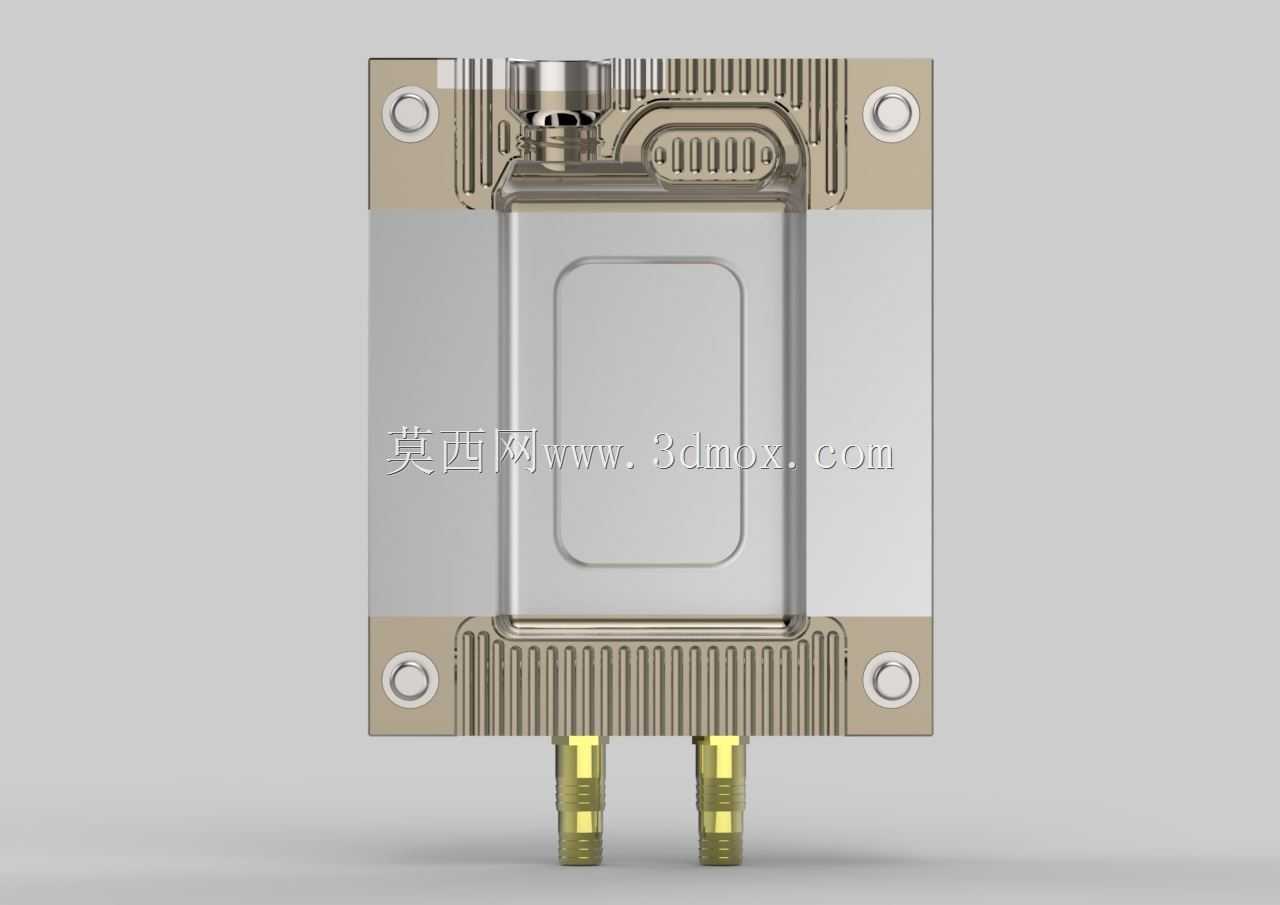

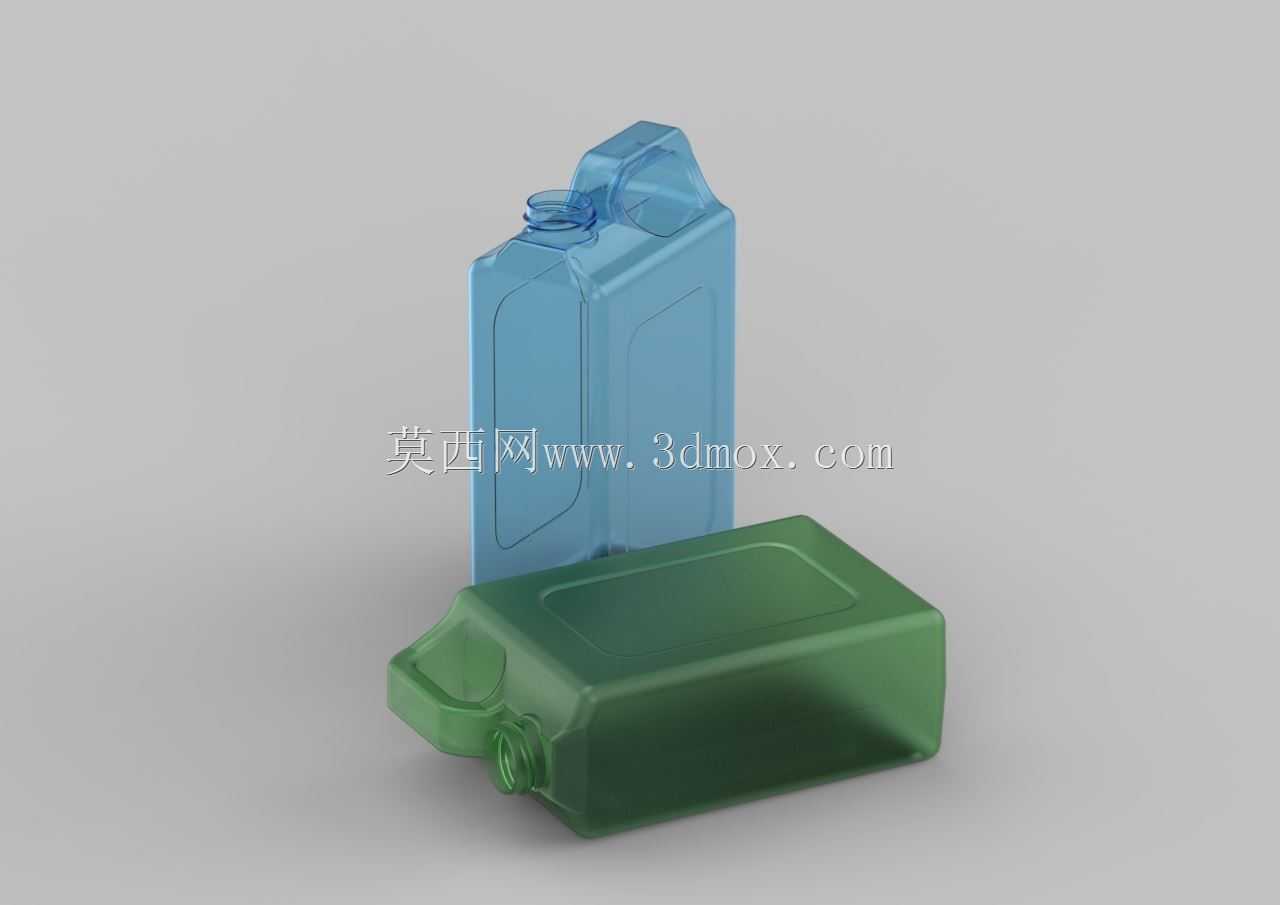

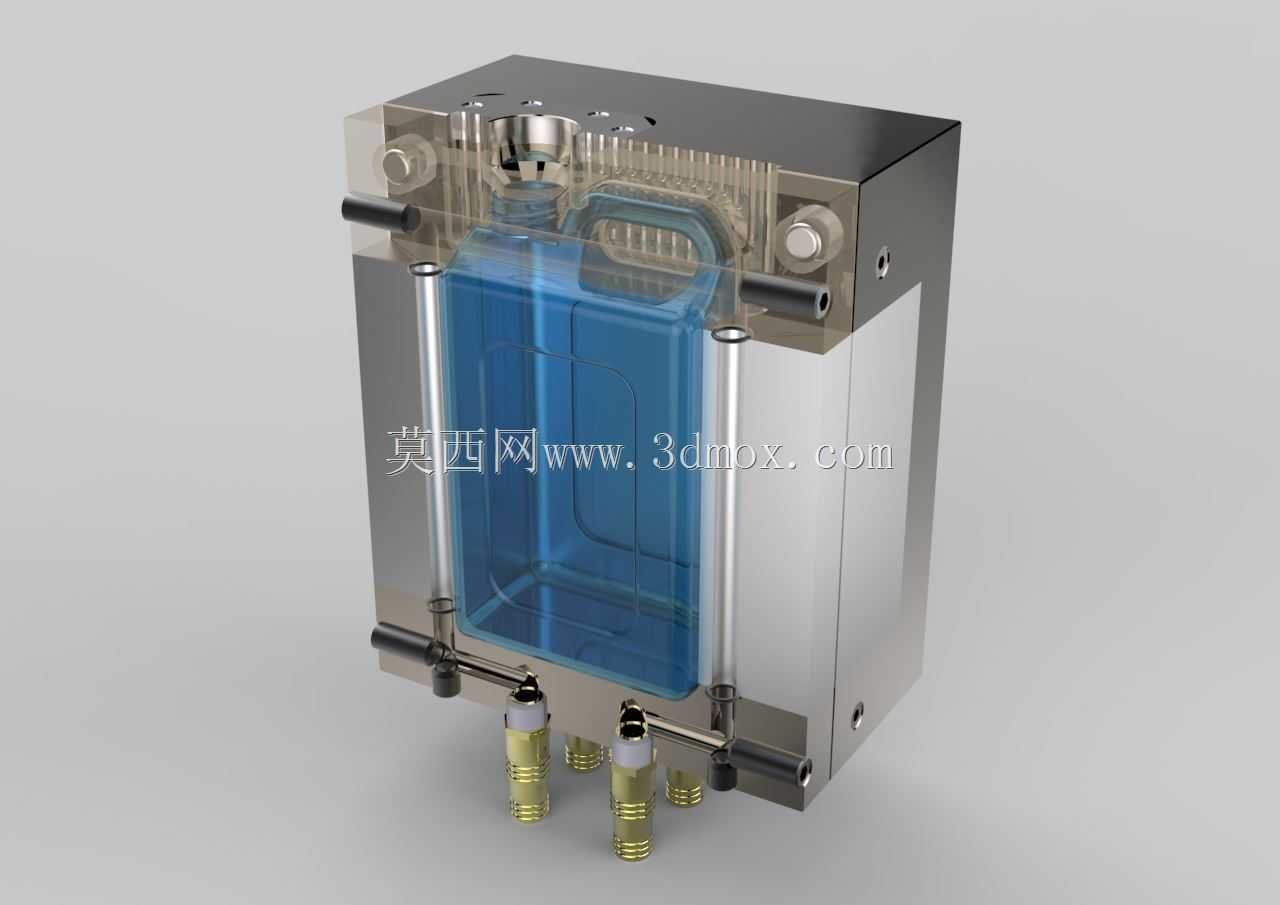

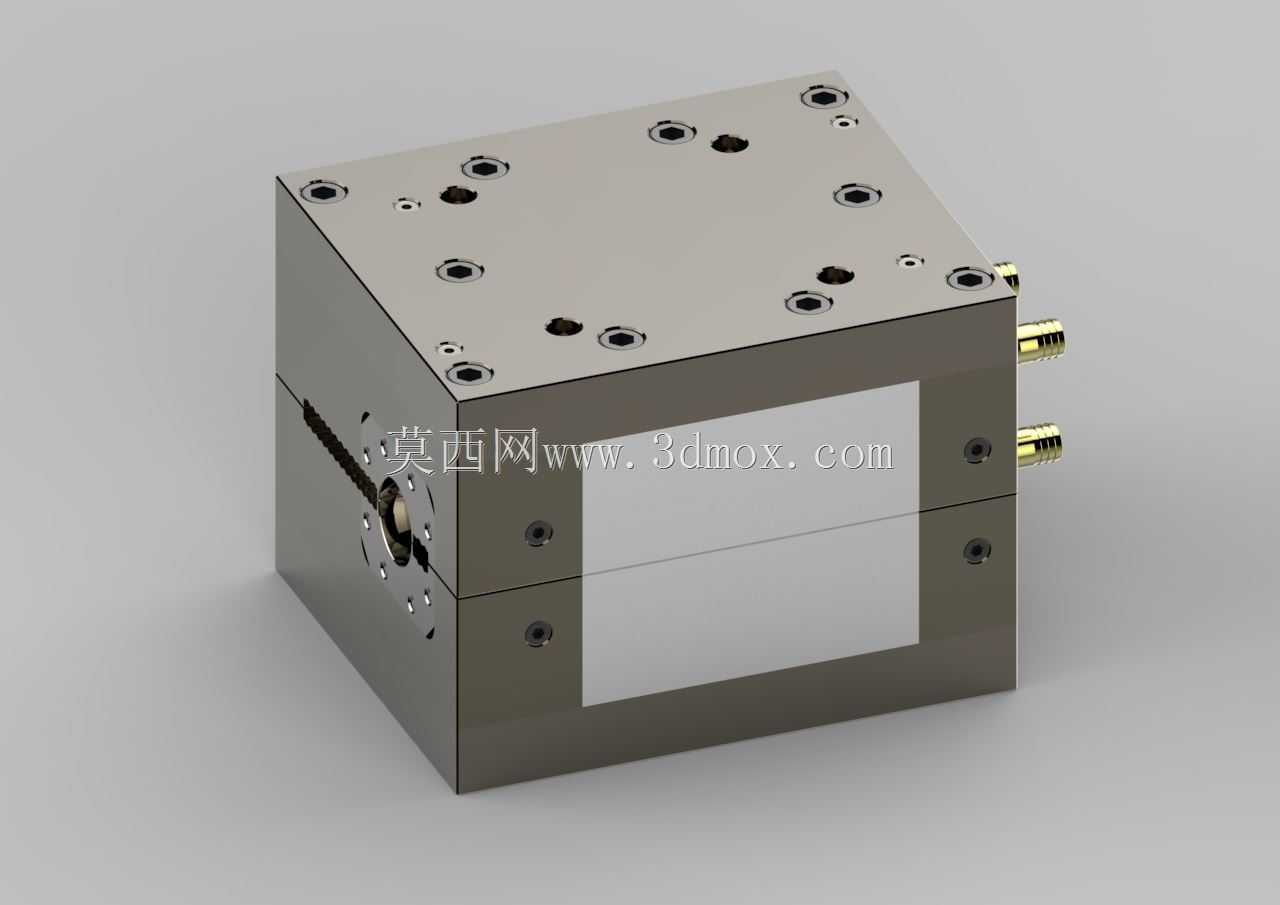

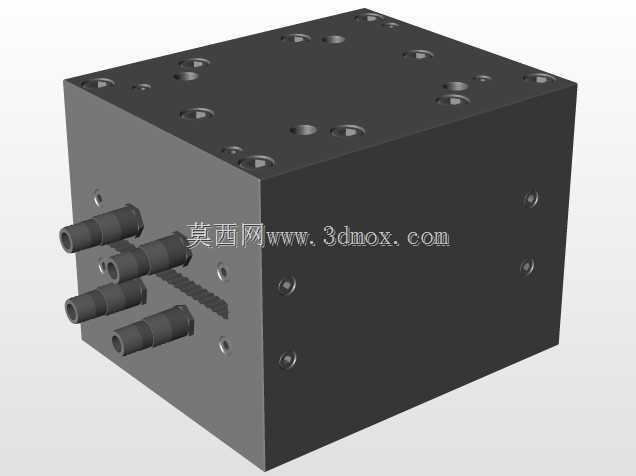

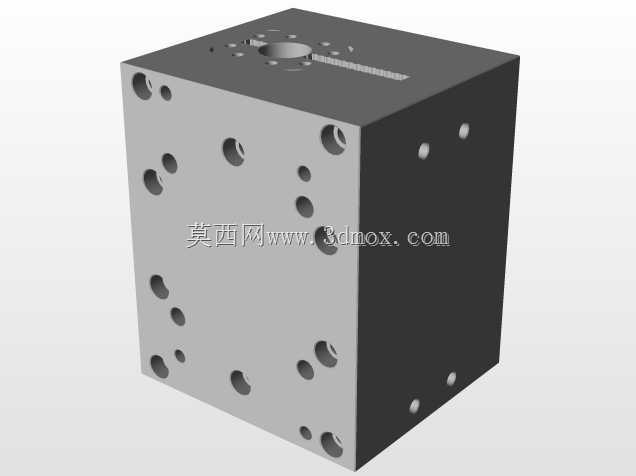

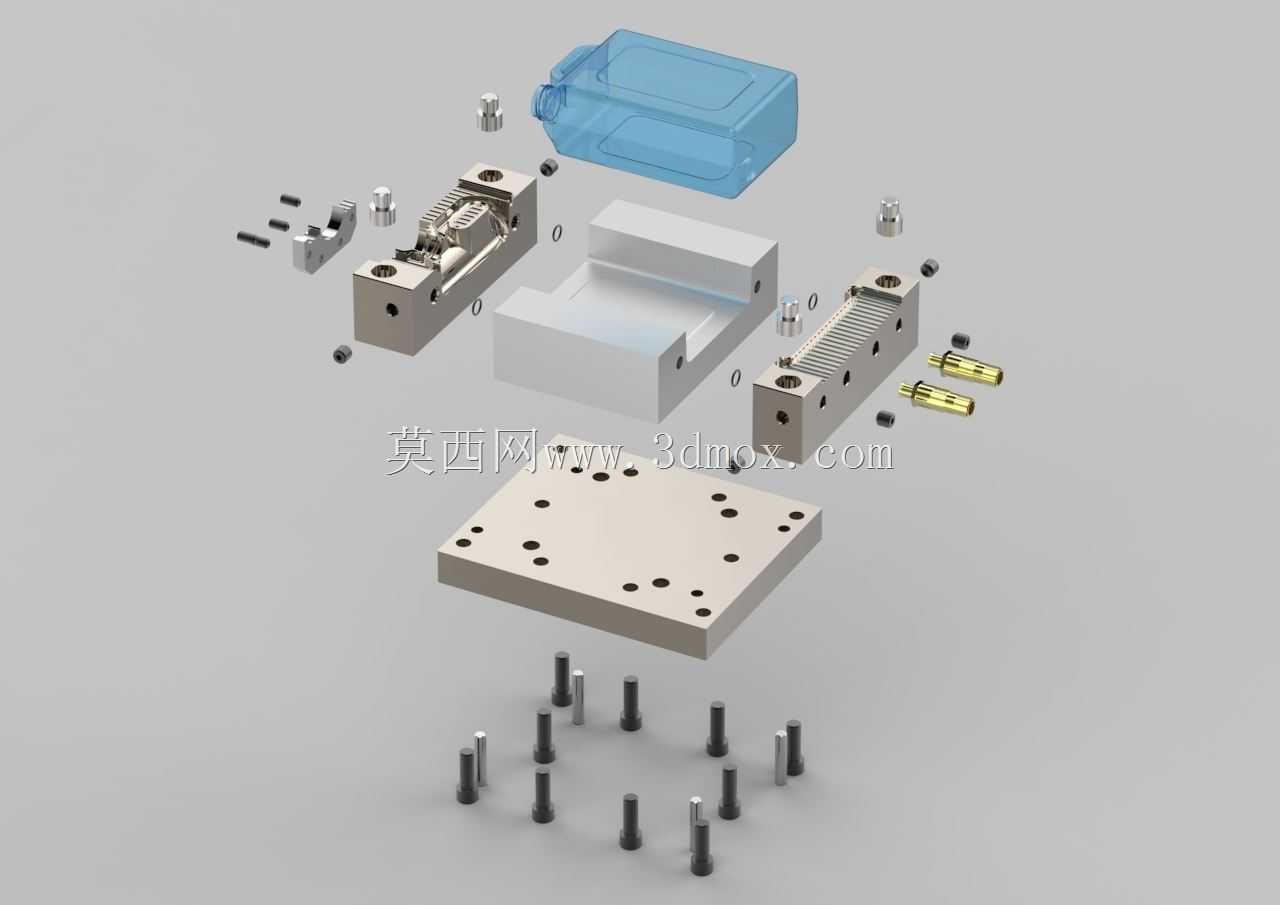

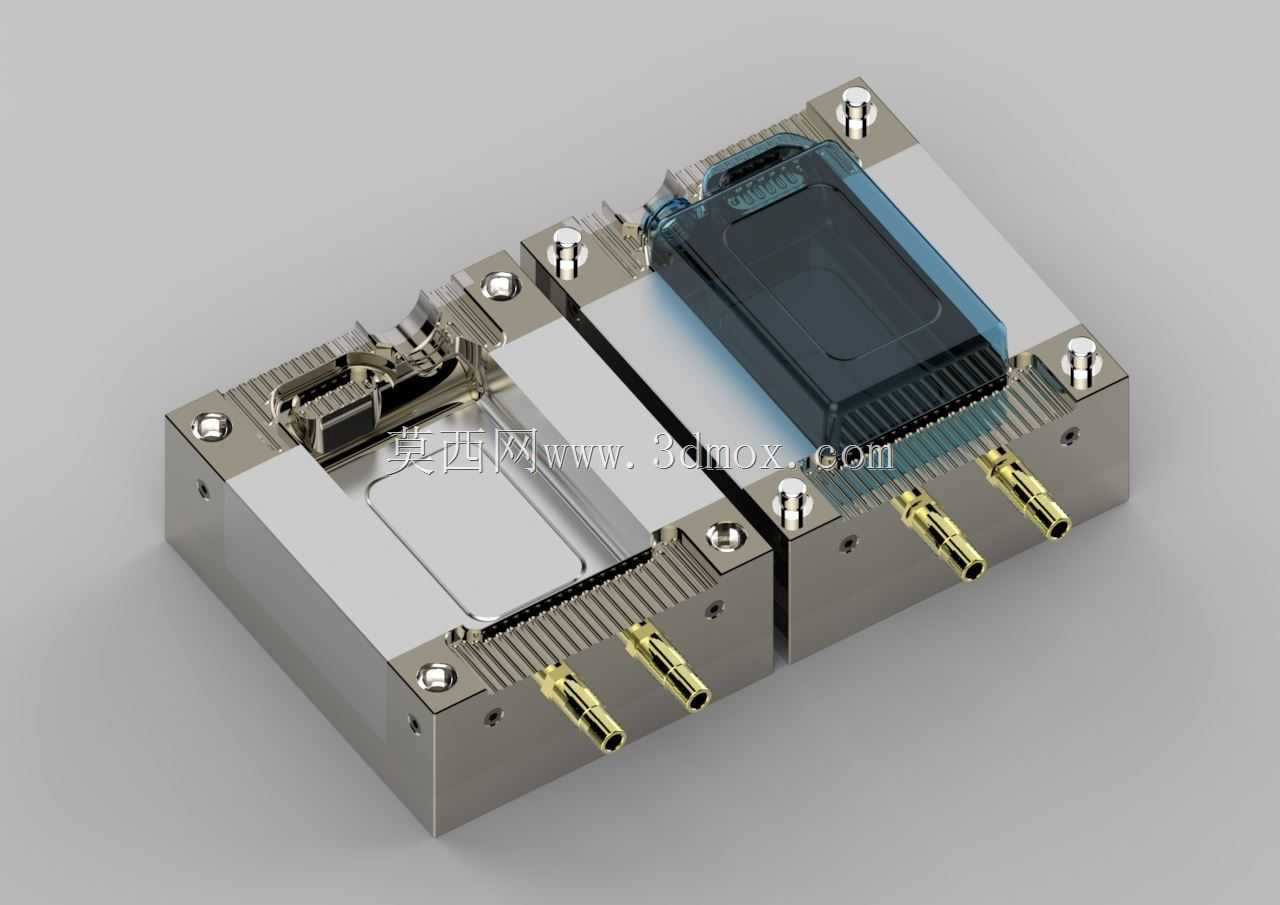

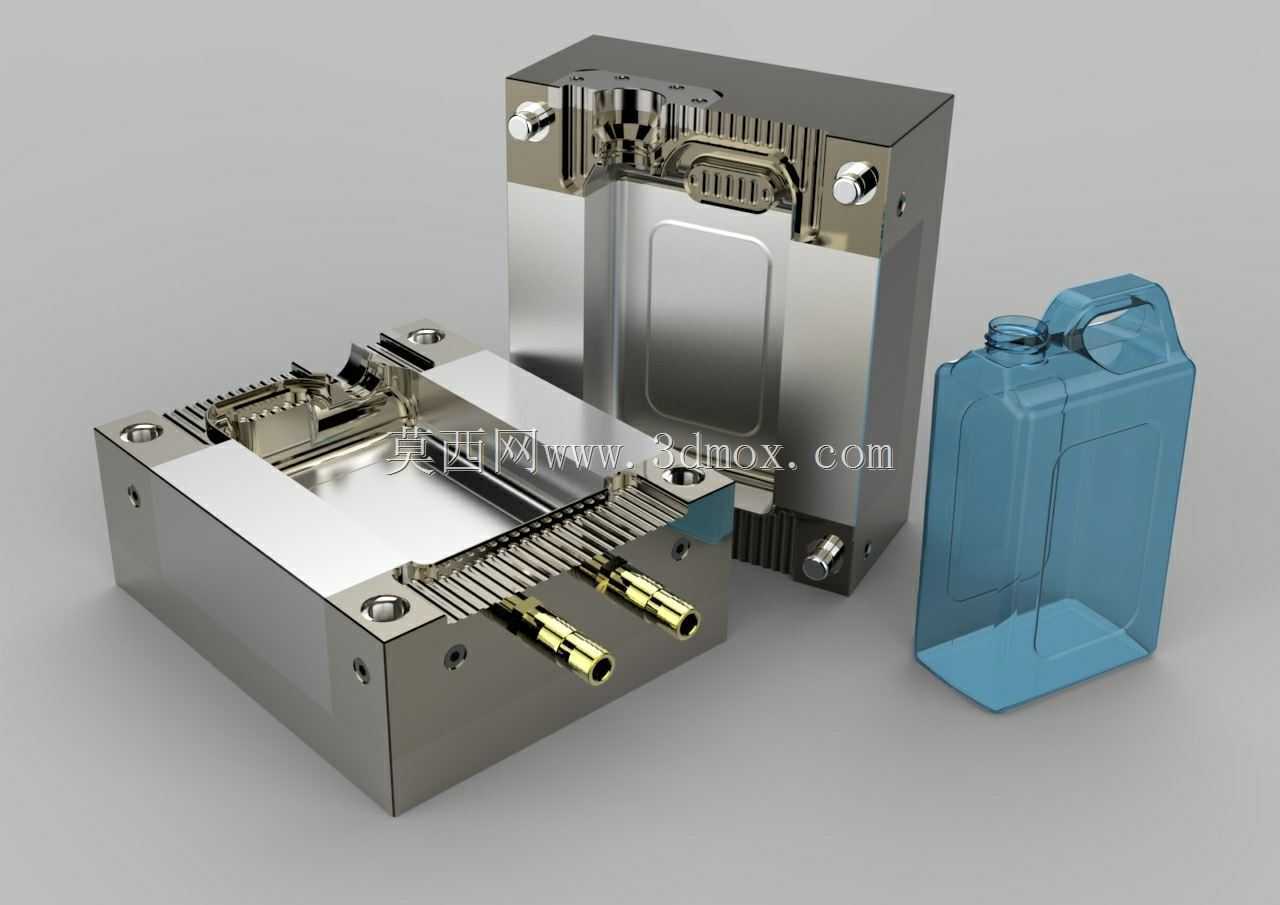

这款模具针对1000毫升容量的带侧把手塑料储液壶设计，主要服务于民用包装领域的液态产品盛装需求，可适配食用油、车用尿素溶液、日化清洁液等多种液态货品的包装生产环节，匹配常规卧式注塑机的安装工位，模架采用标准模胚规格，整体长宽尺寸控制在400毫米以内，厚度适配200吨锁模力注塑机的容模空间，无需额外改装设备即可直接上机生产。模具采用前后模对开的经典两板模结构，针对壶身侧面的凹陷把手结构，设计了独立的侧向抽芯滑块机构，开模时滑块会在斜导柱的驱动下先完成侧向抽离动作，避免脱模时刮伤壶身把手部位的塑料表面，保证成品外观无拉伤、无飞边。模腔内部按照壶身的曲面造型做了高精度抛光处理，表面粗糙度达到镜面级别，生产出的壶身无需额外打磨抛光即可直接进入后续的印刷、贴标工序，有效缩短产品的生产流转周期。冷却系统采用随形水路设计，水路沿着模腔的曲面轮廓排布，距离型腔表面的距离保持均匀一致，能够在注塑保压完成后快速带走模温，让塑料熔体均匀冷却定型，大幅缩短单件产品的成型周期，同时避免壶身因为冷却不均出现的收缩凹陷、翘曲变形等质量问题。模具的进胶点设置在壶身底部的中心位置，采用点浇口进胶方式，进胶痕迹小且隐蔽，不会破坏壶身侧面的展示面，脱模时浇口凝料会自动和成品分离，无需人工修剪浇口，降低生产环节的人工成本。顶出系统采用多根顶杆均匀分布在壶身的边缘受力位置，顶出力均匀分散，避免顶出过程中壶身出现顶白、顶穿的缺陷，保证成品的合格率。整套模具的导向定位部件采用高精度导柱导套配合，合模时定位精度可达0.02毫米以内，能够保证长期反复开合模的过程中模腔不会出现错位，生产出的壶身壁厚均匀，把手部位的结合缝严密无错位，满足液态包装的密封使用要求。模具的外露结构件都做了防锈发黑处理，冷却水路接口采用标准快插接头，方便生产现场的水管快速接驳，日常维护时只需定期给导柱、滑块部位加注润滑脂即可长期稳定运行，适配规模化量产的连续生产需求。
