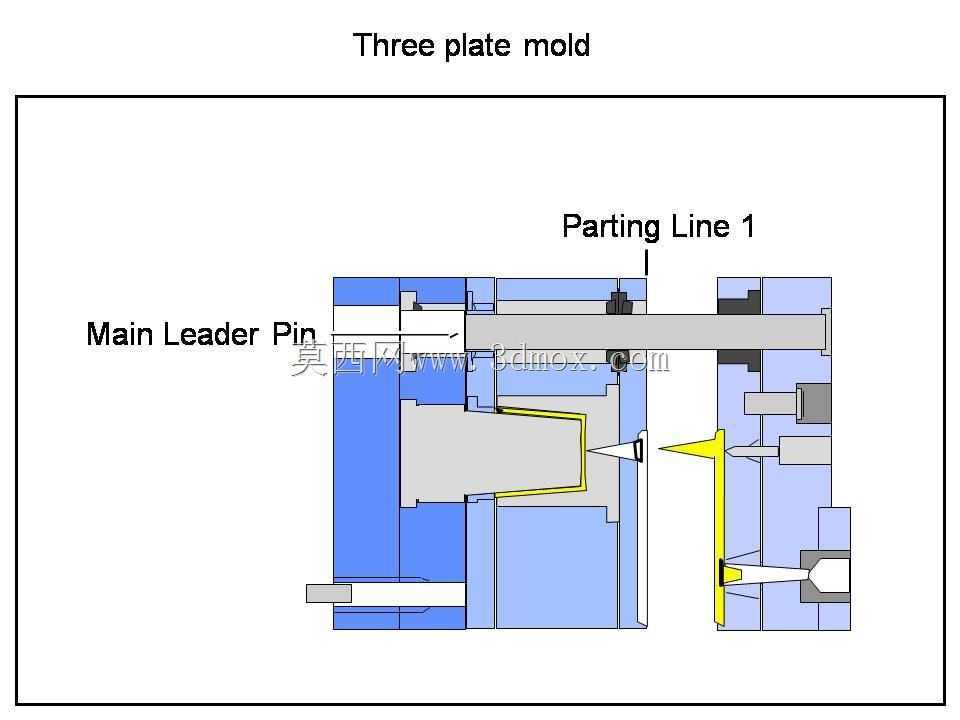

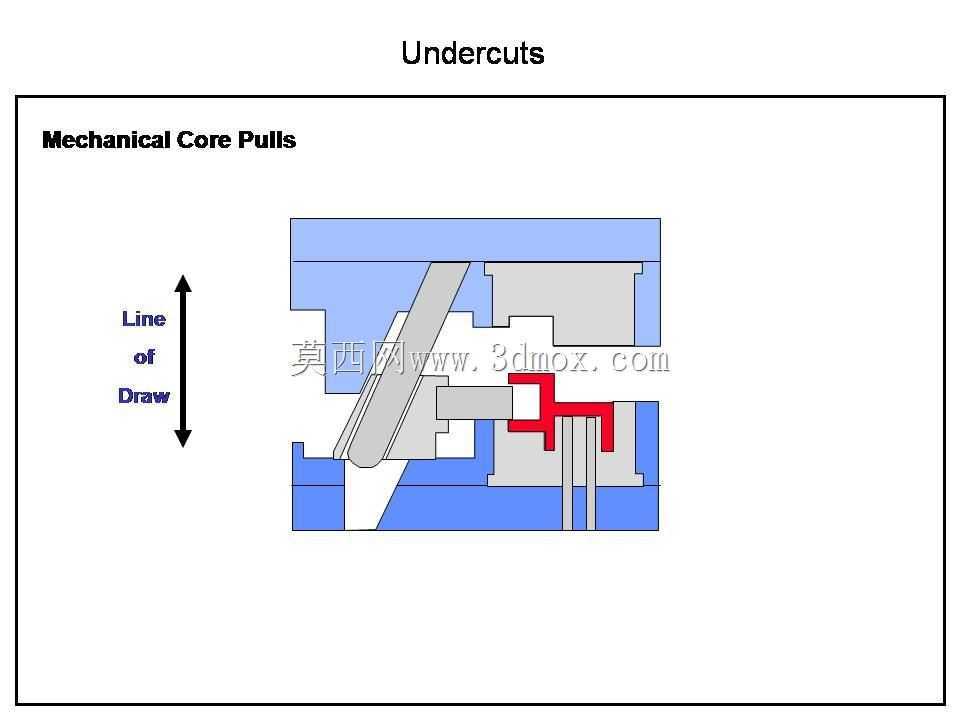

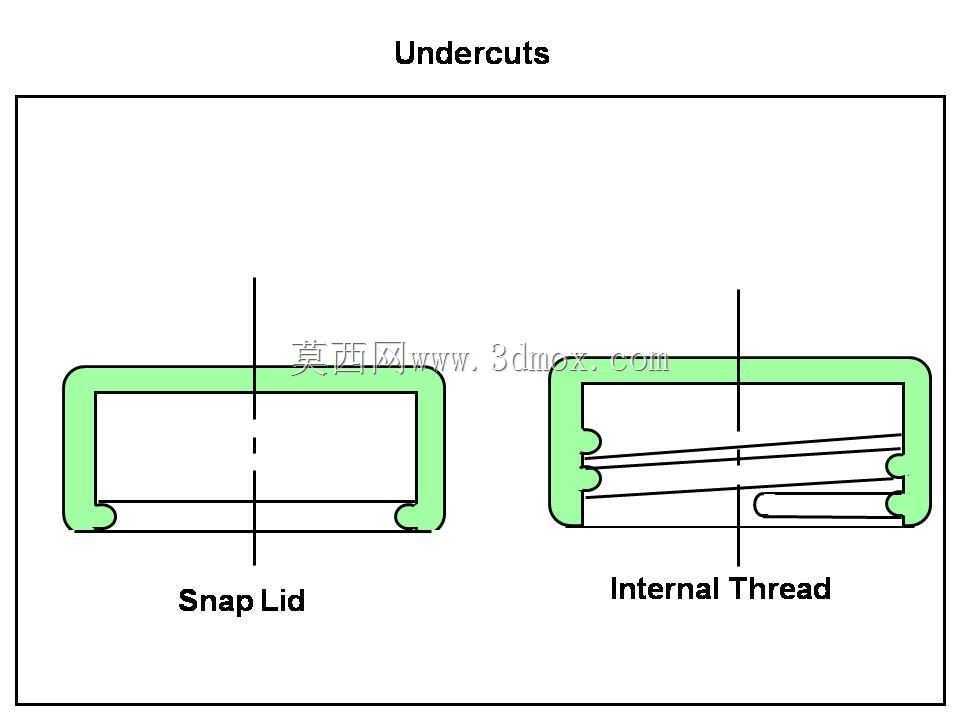

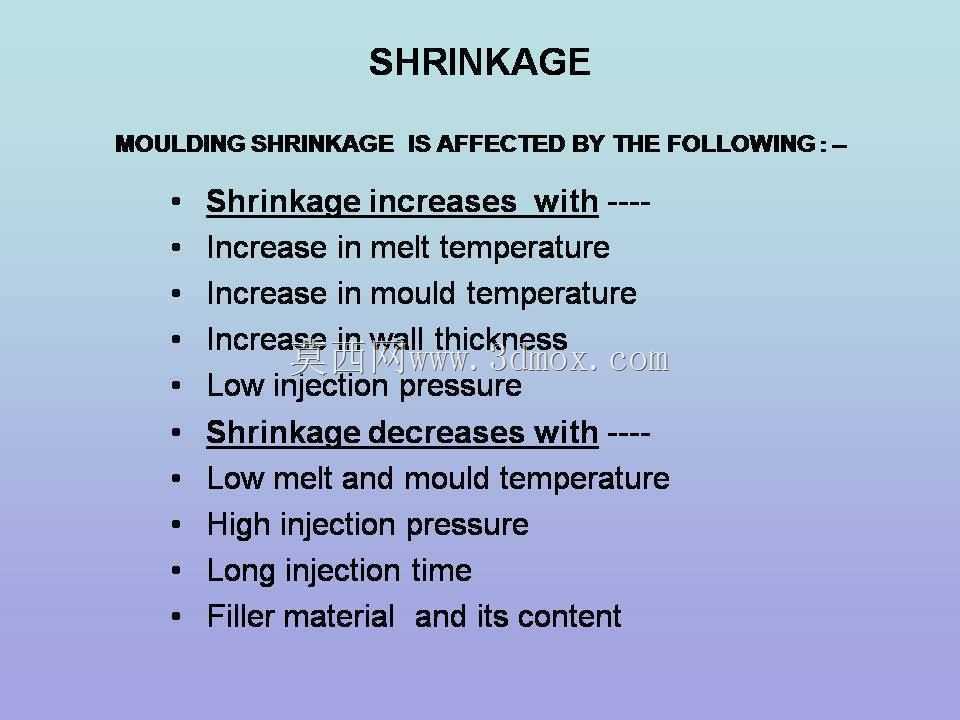

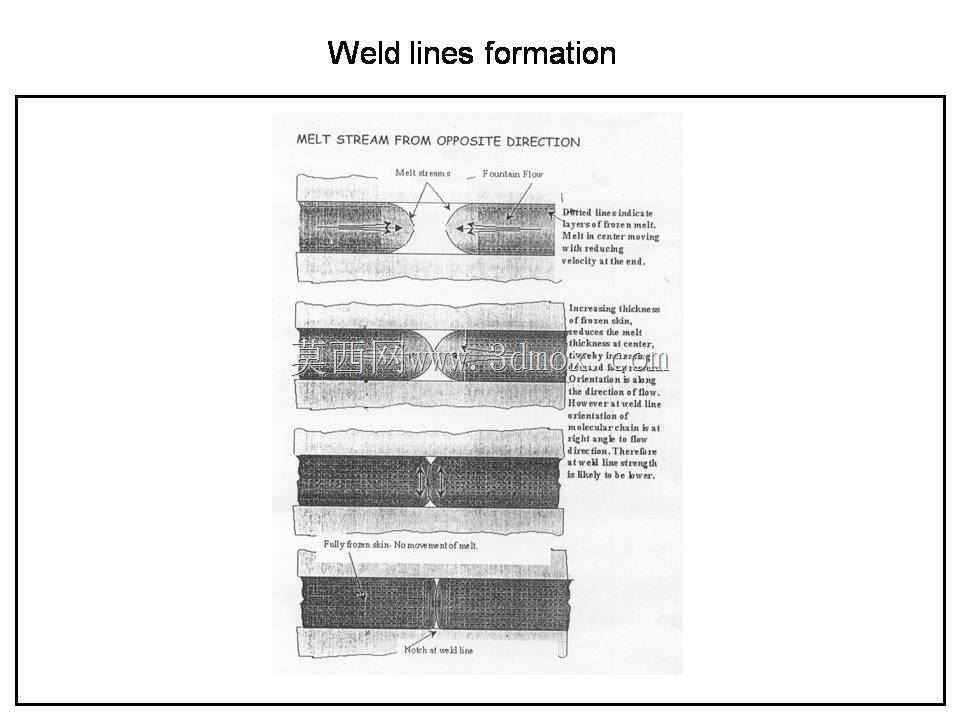

三板式冷流道注塑模具结构设计方案

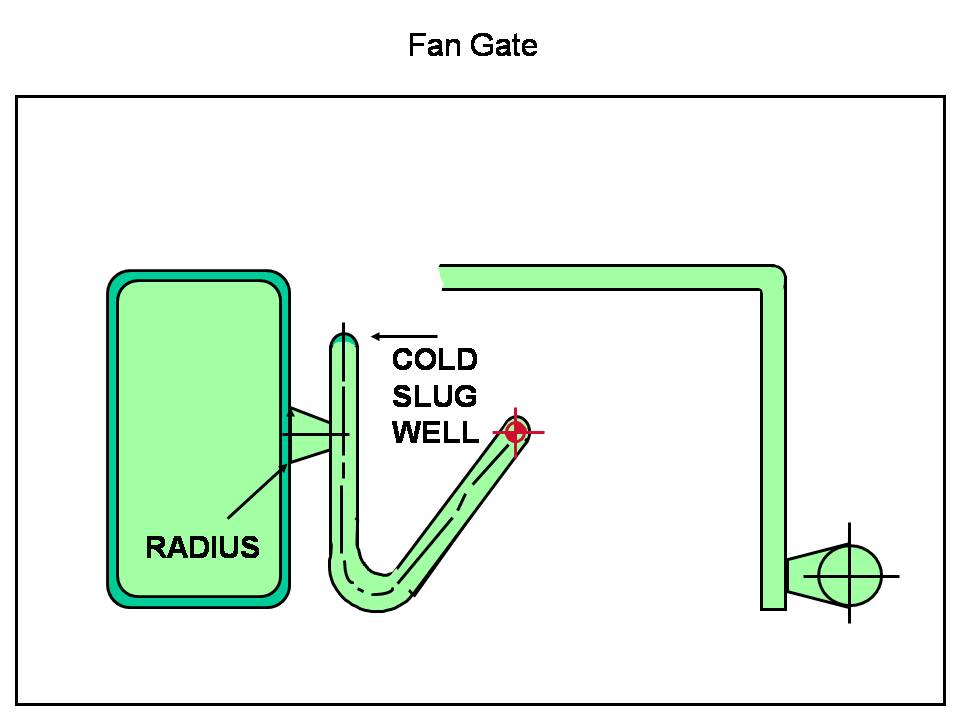

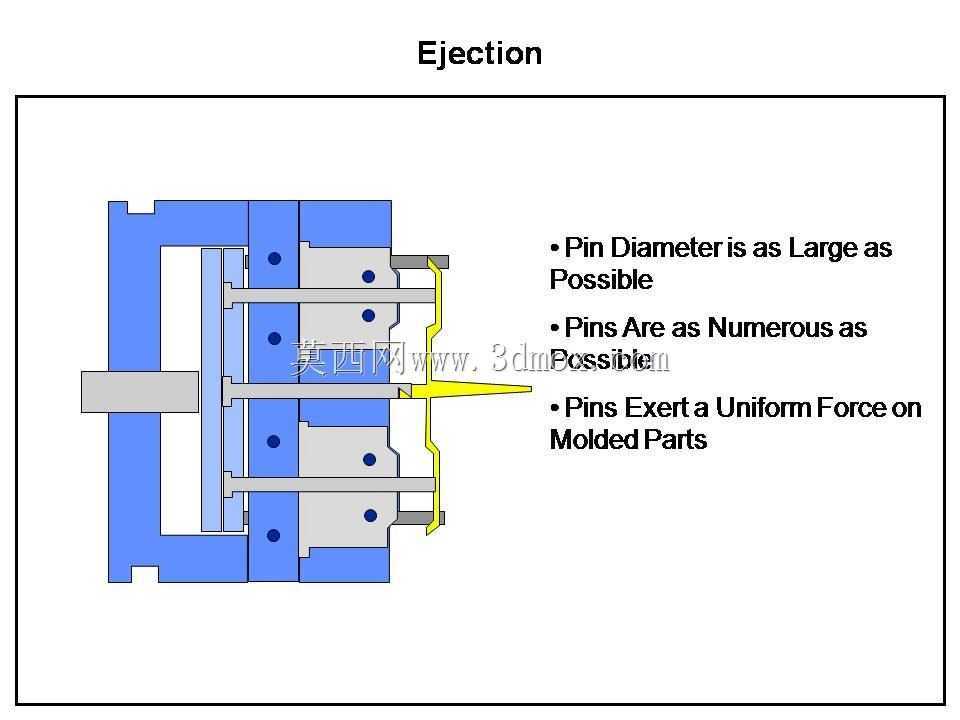

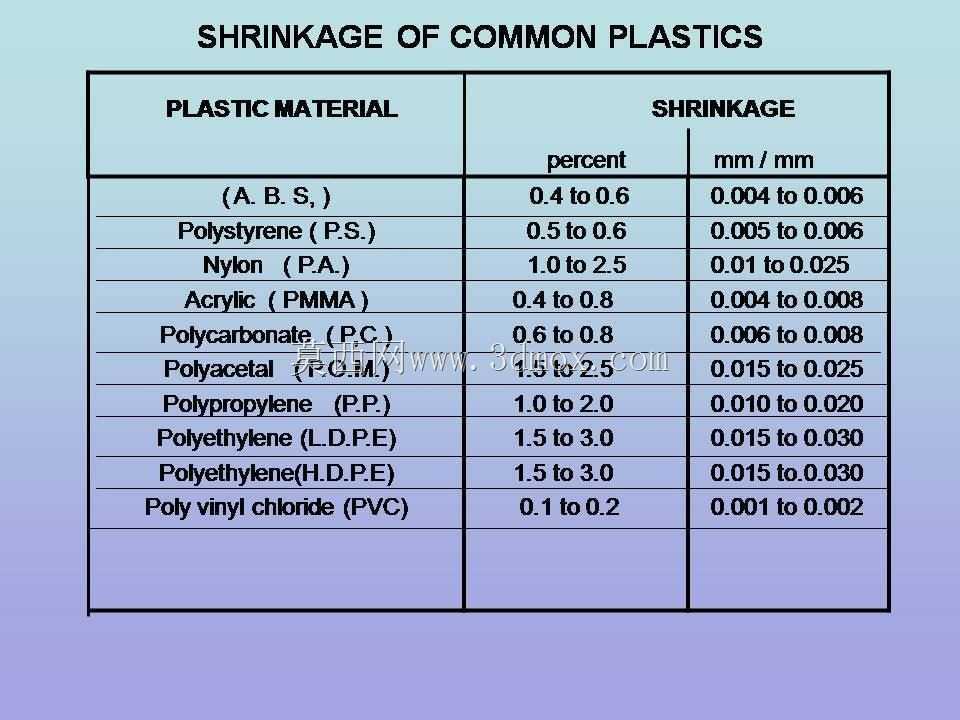

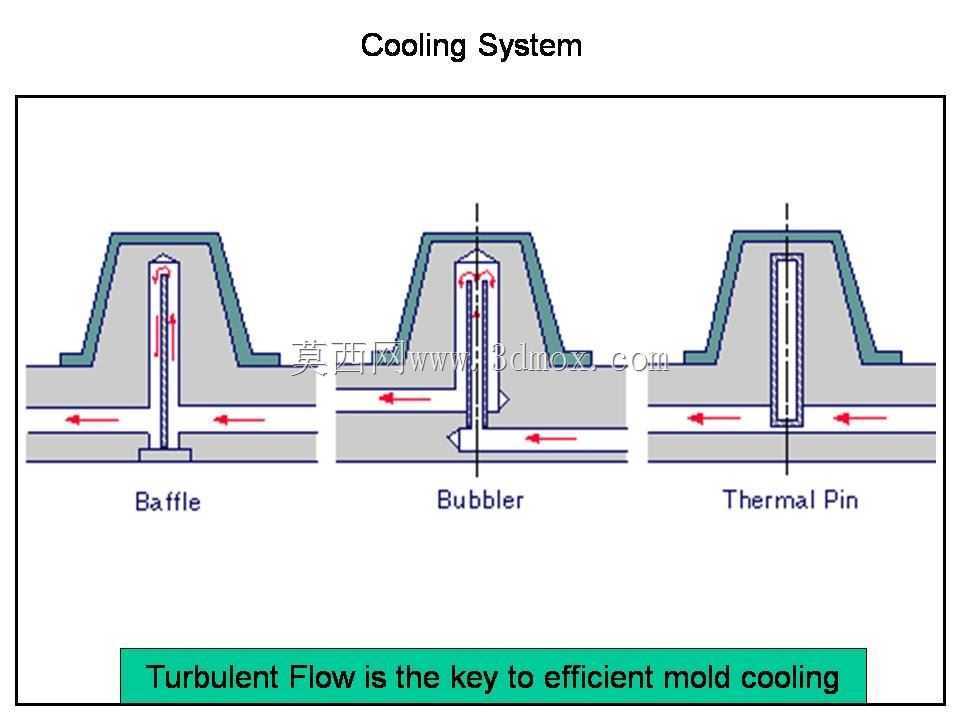

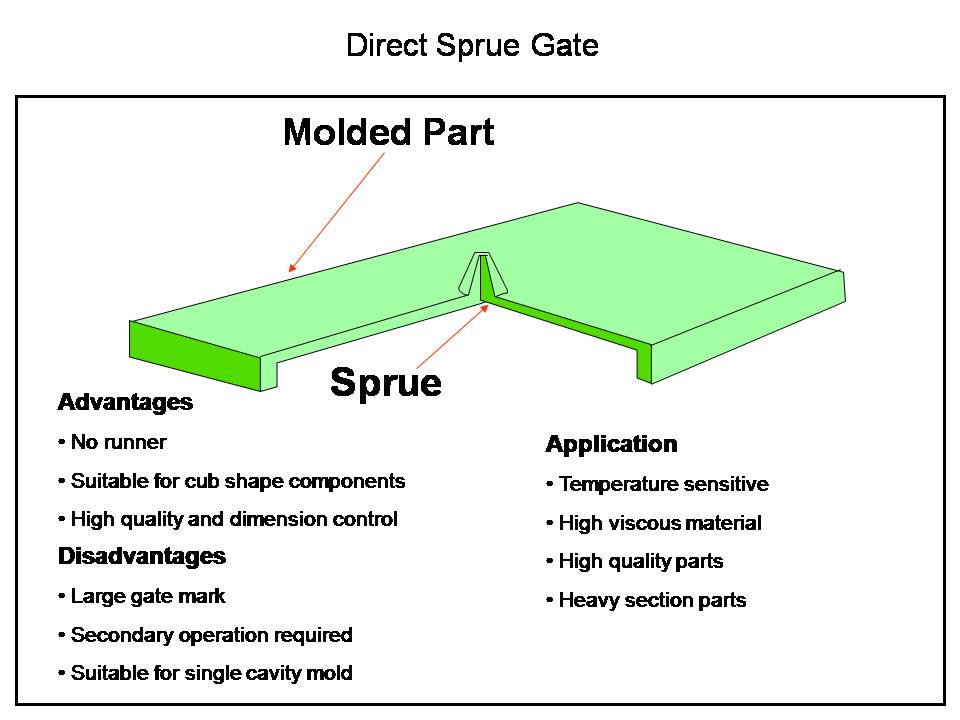

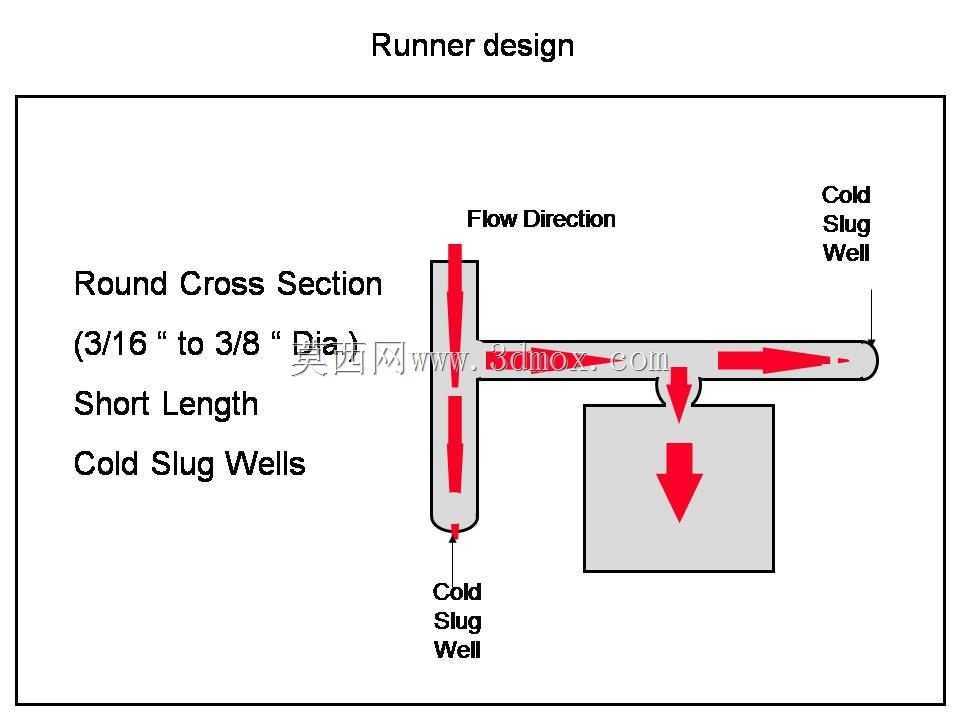

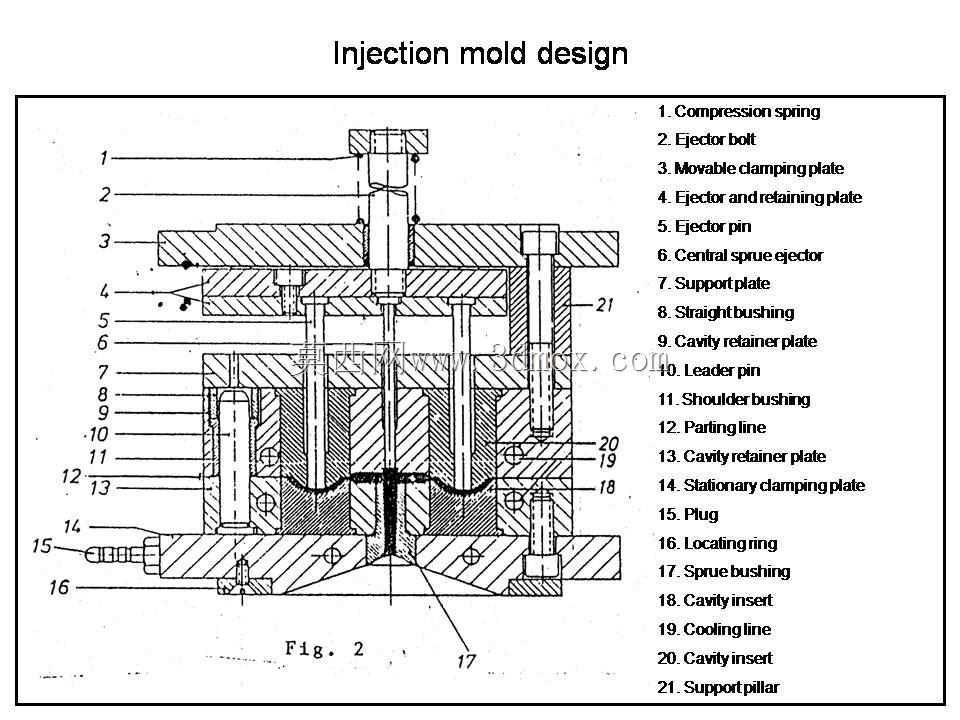

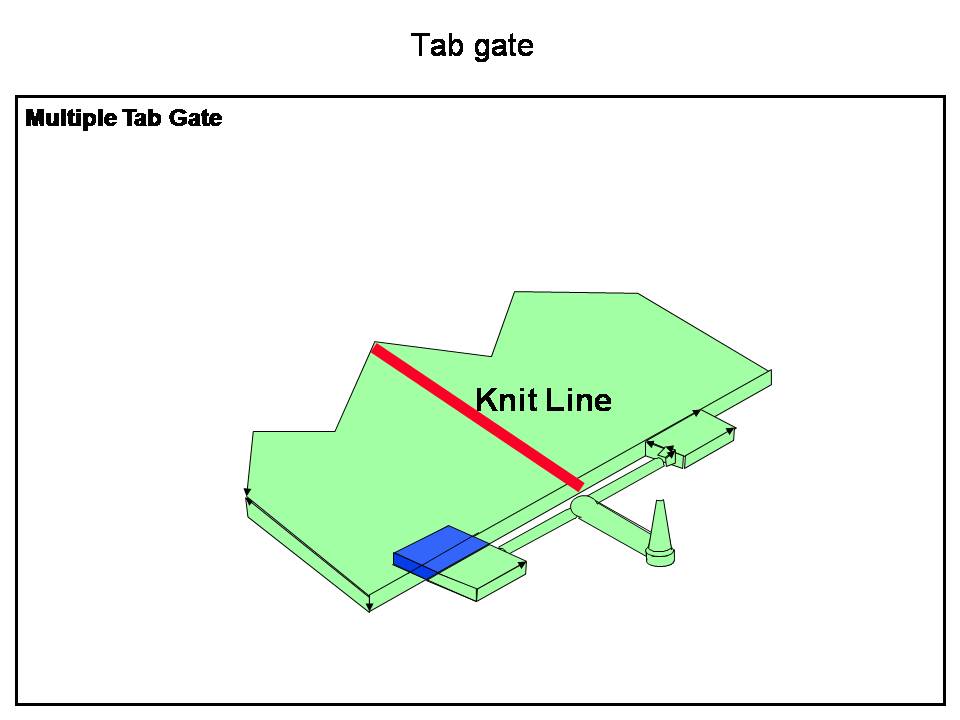

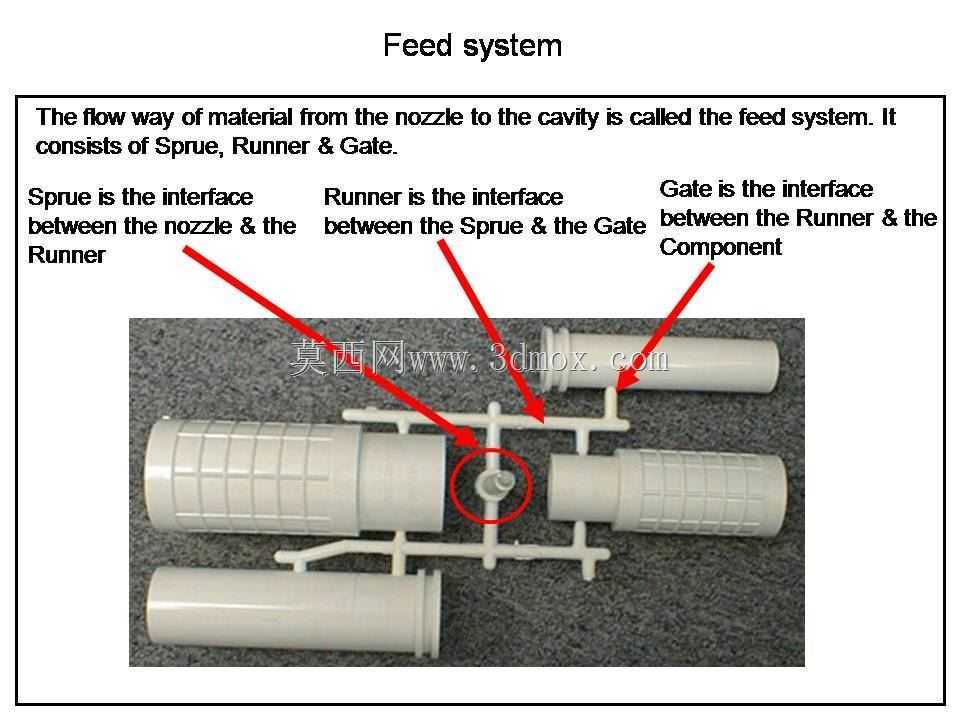

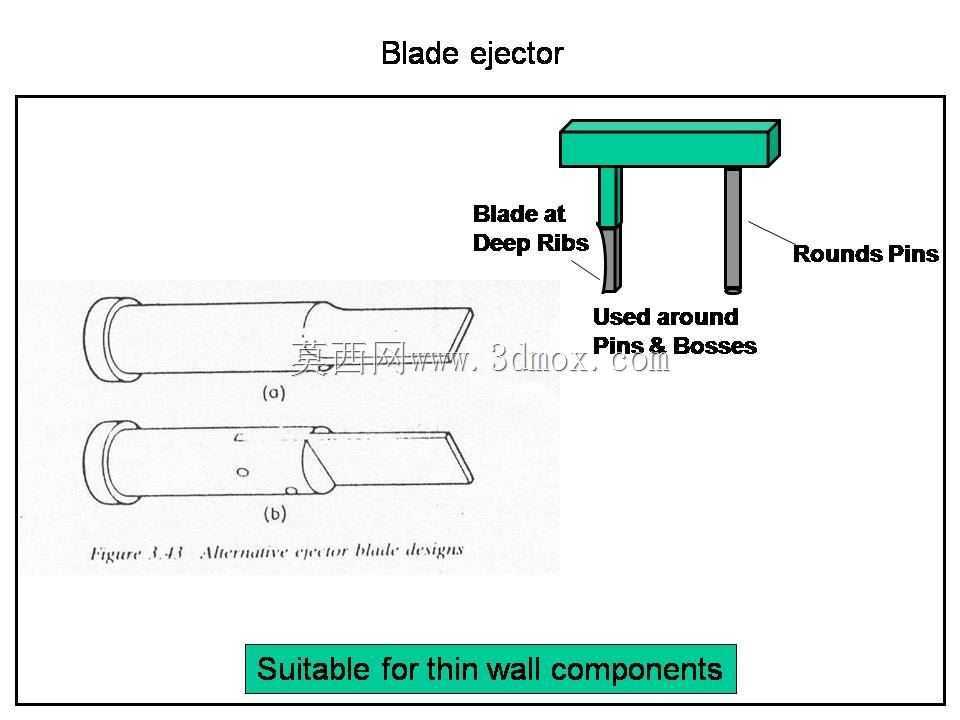

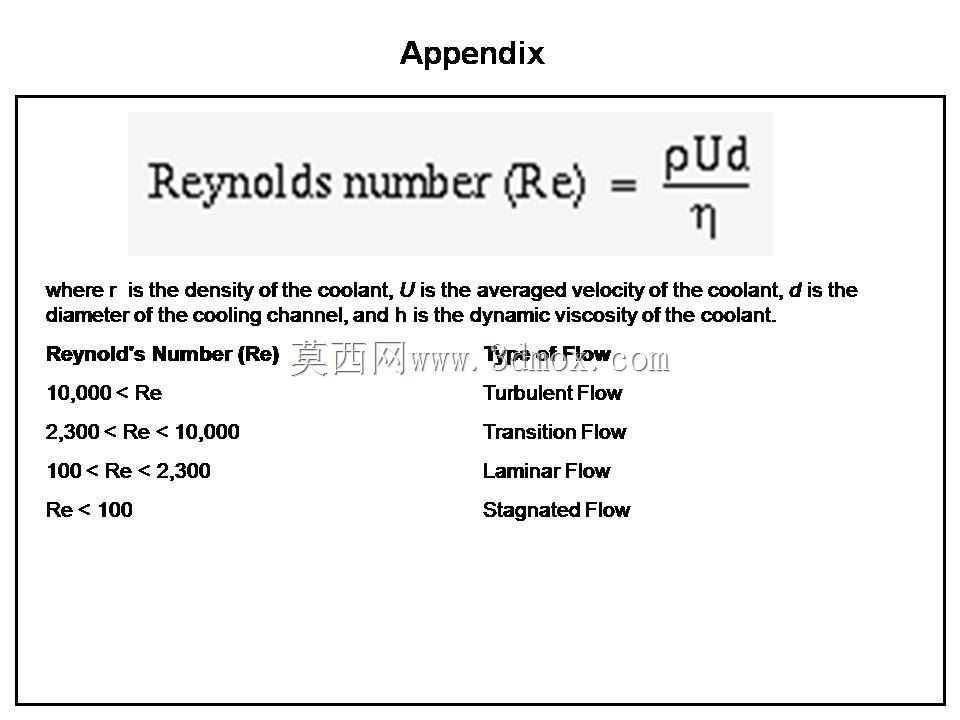

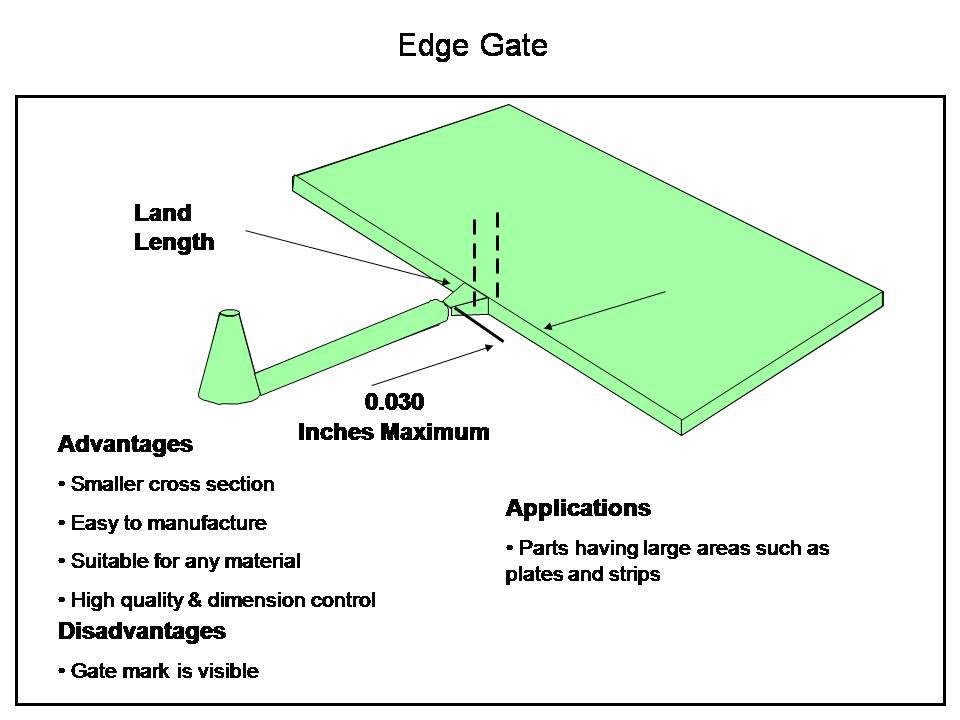

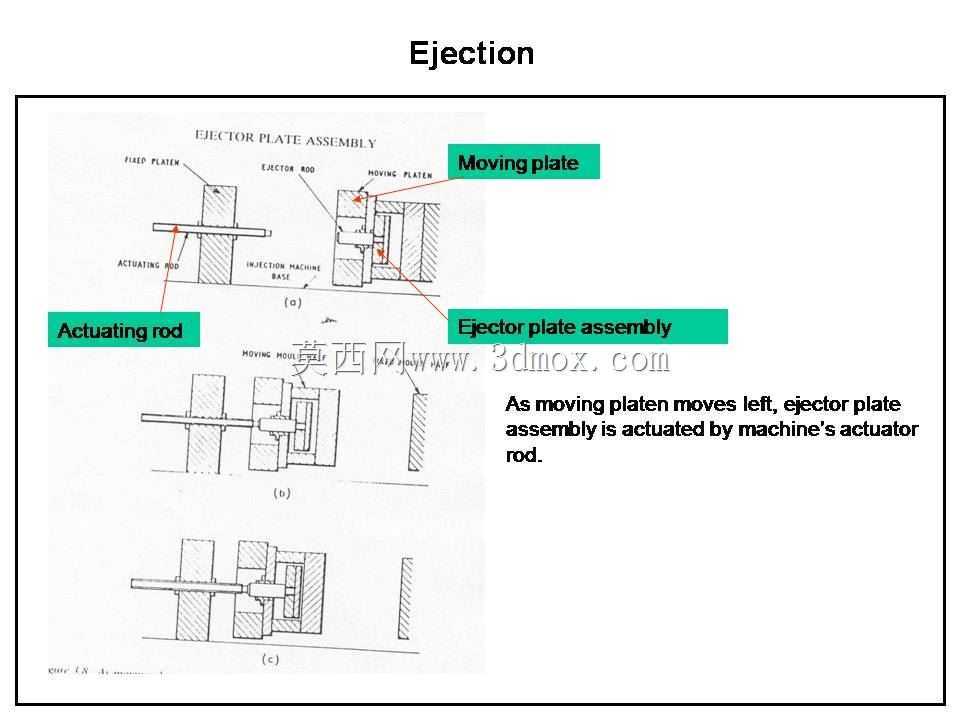

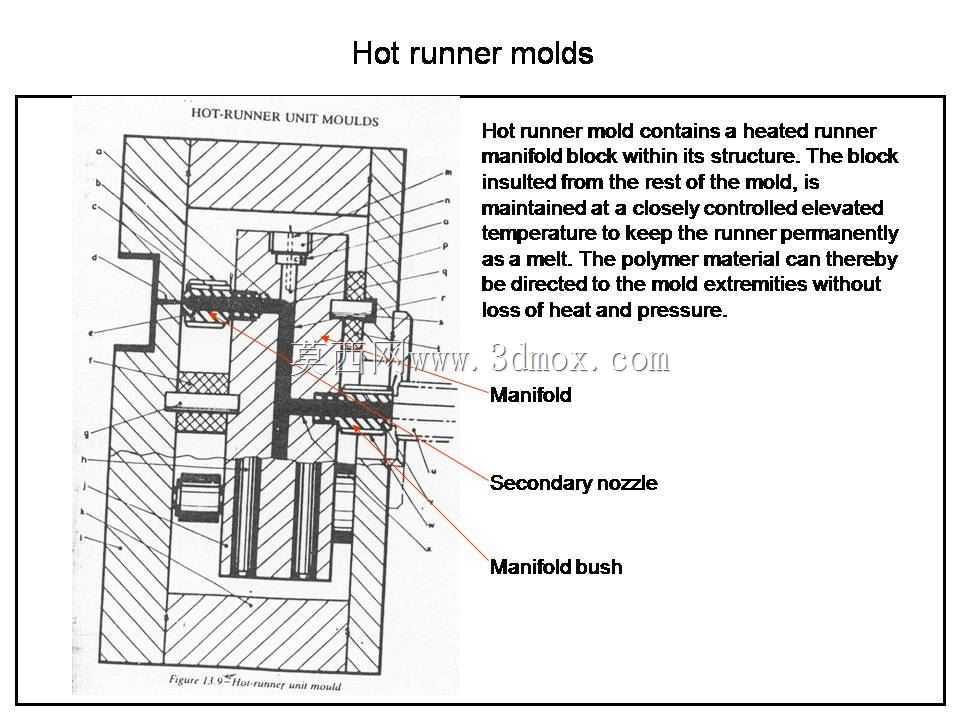

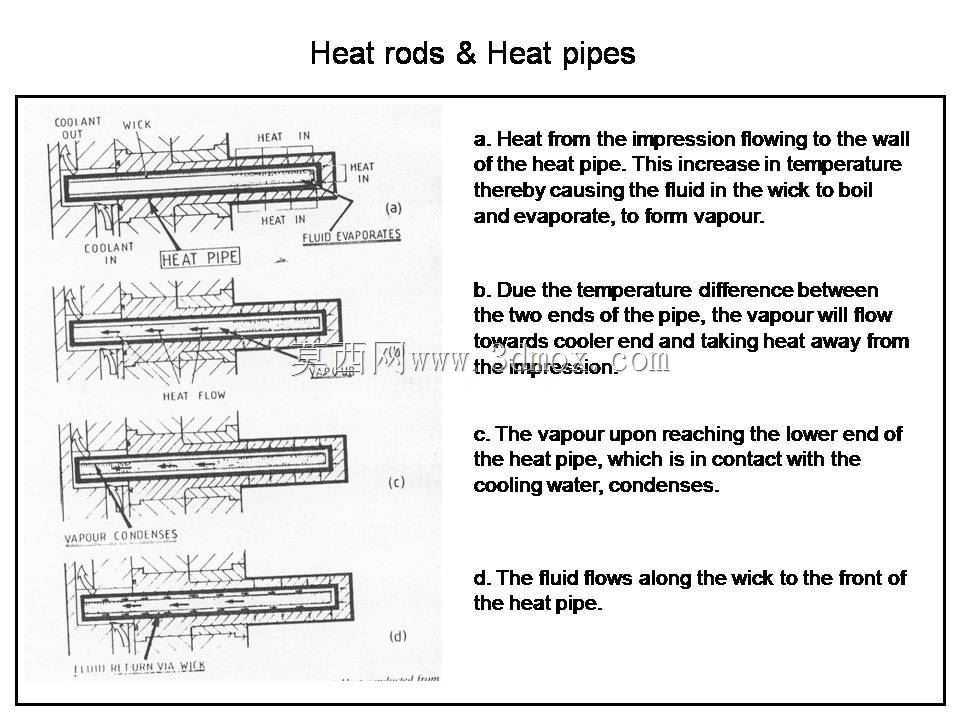

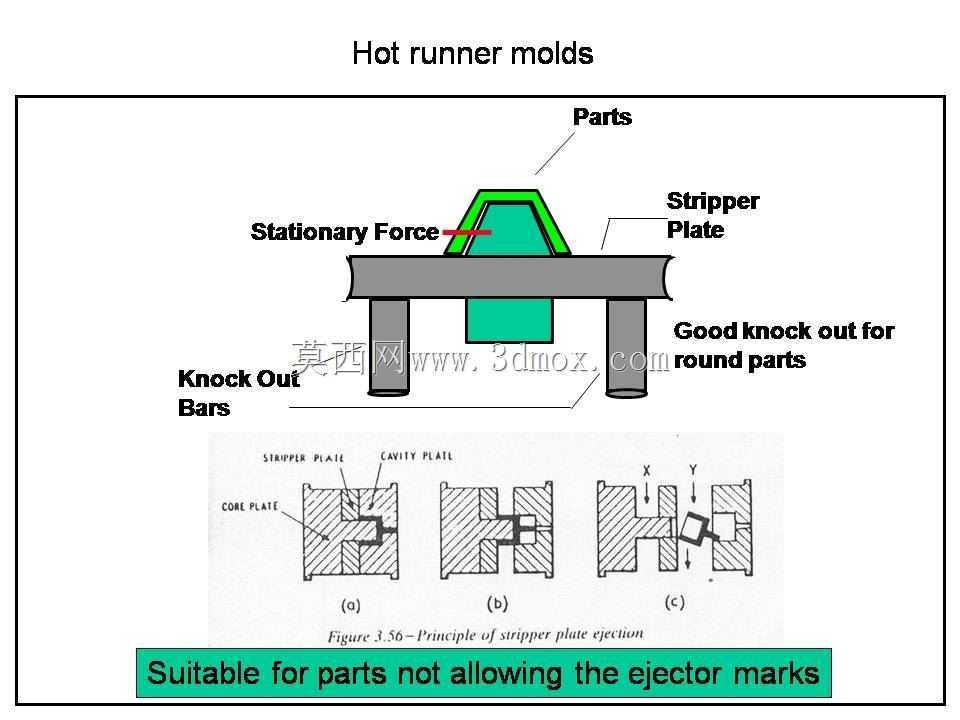

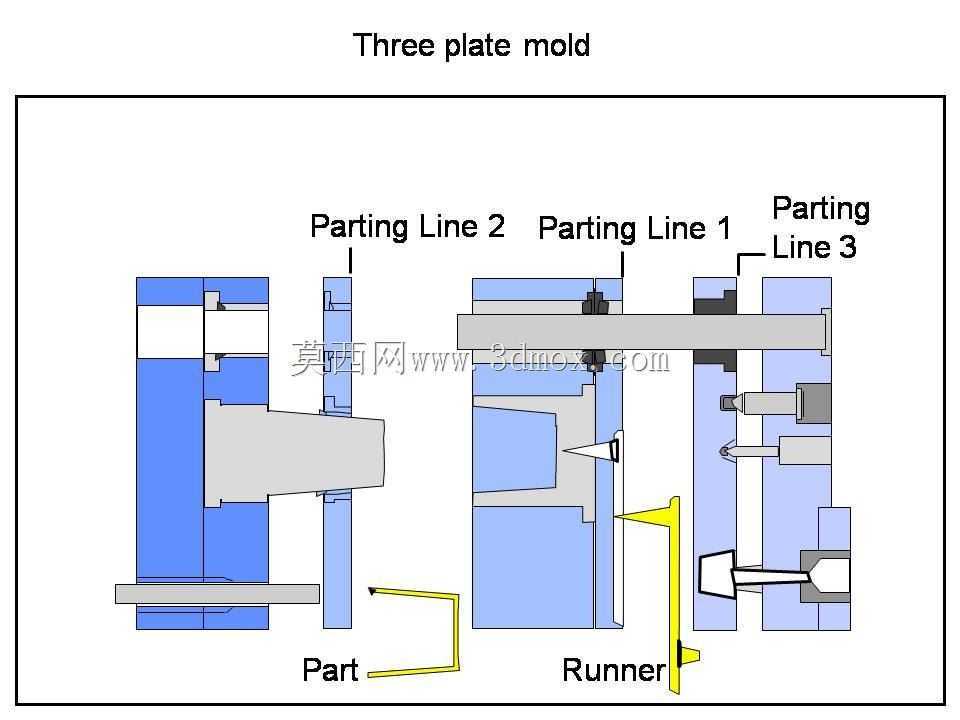

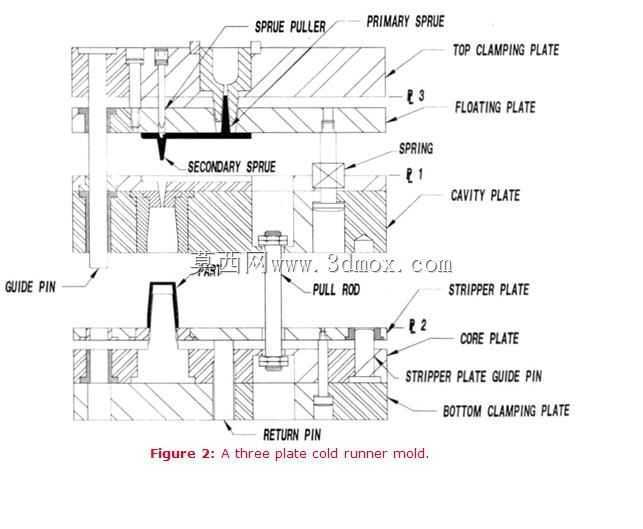

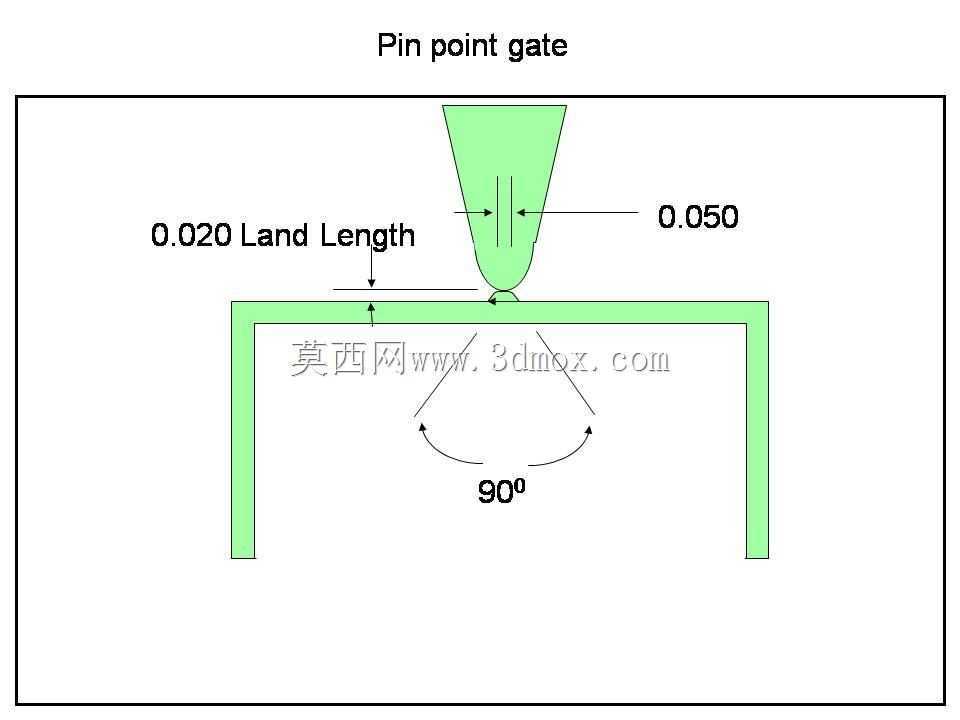

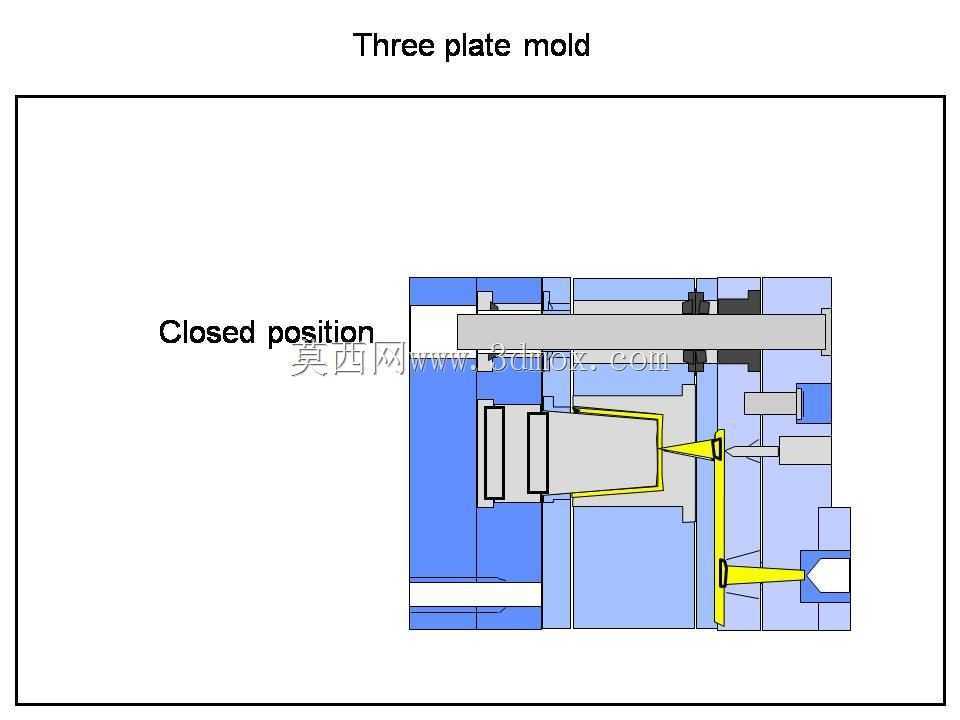

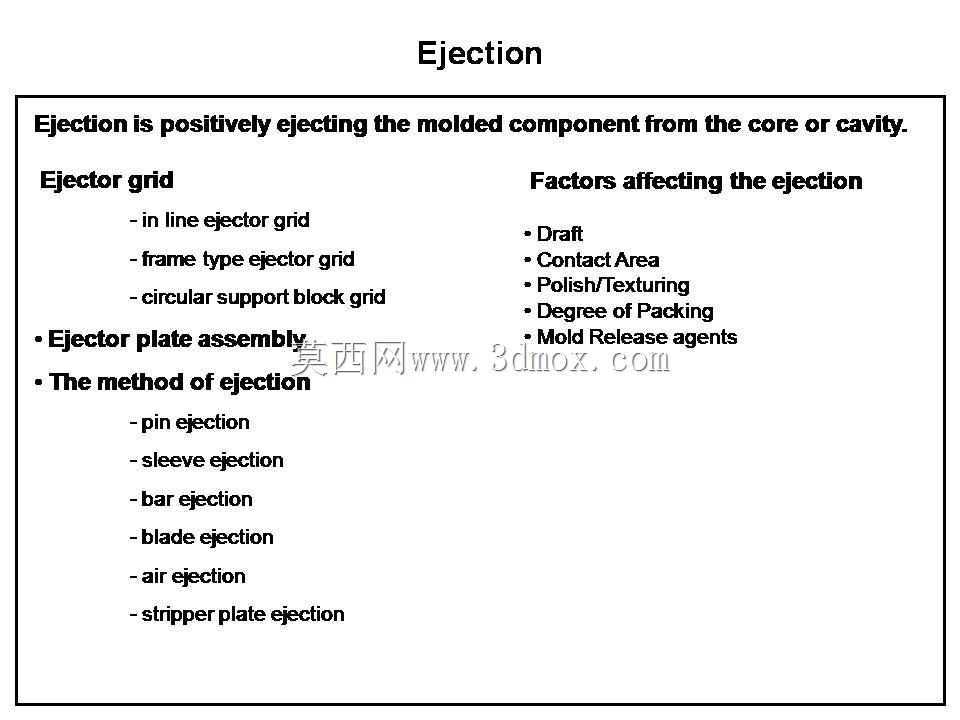

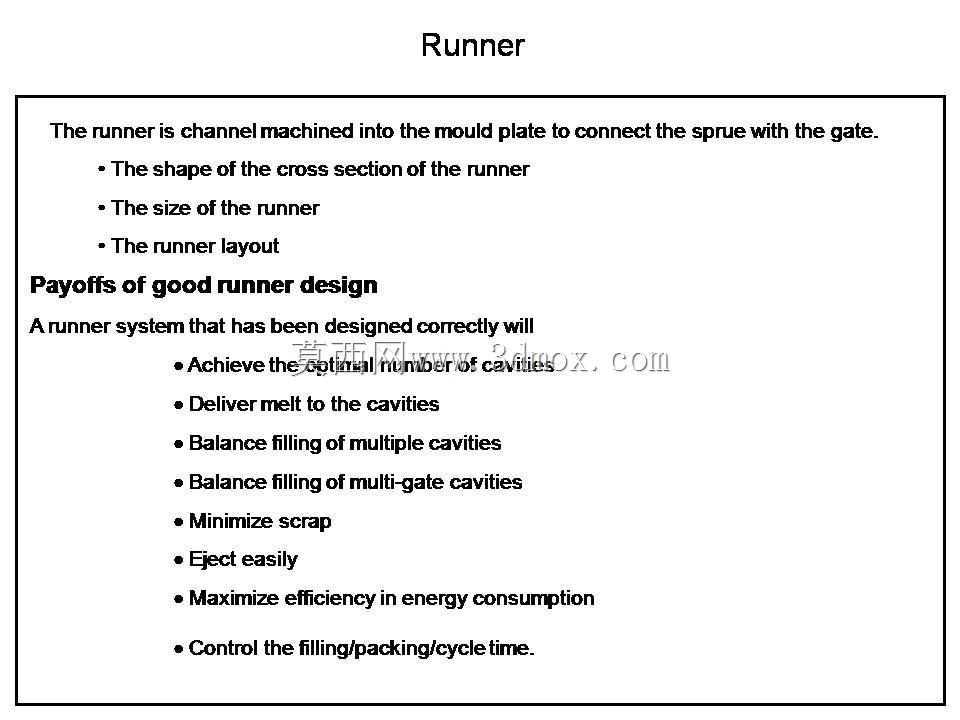

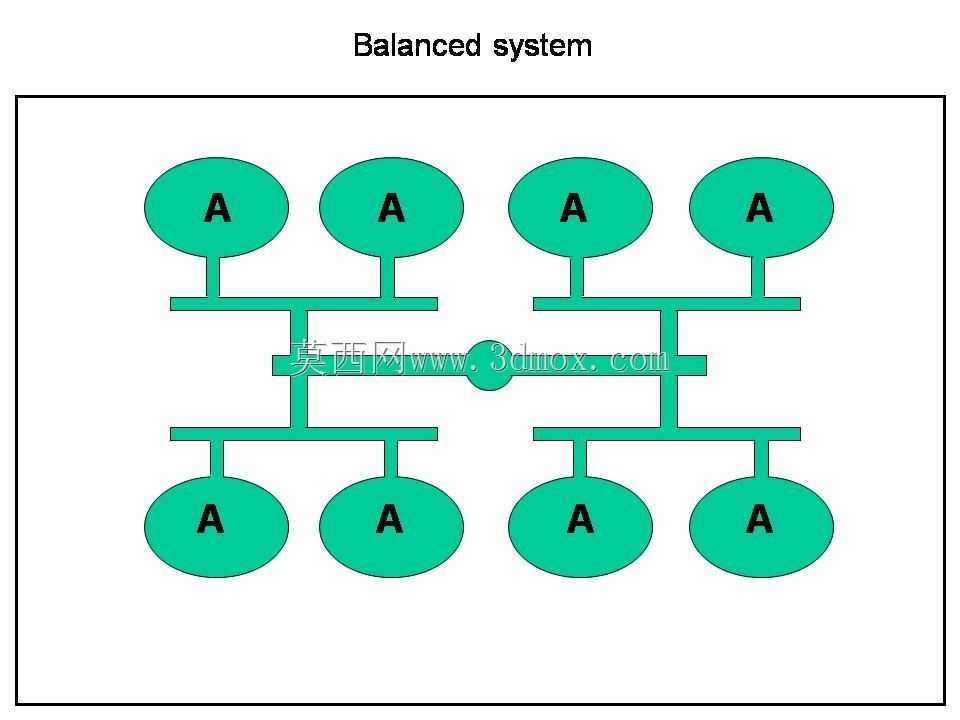

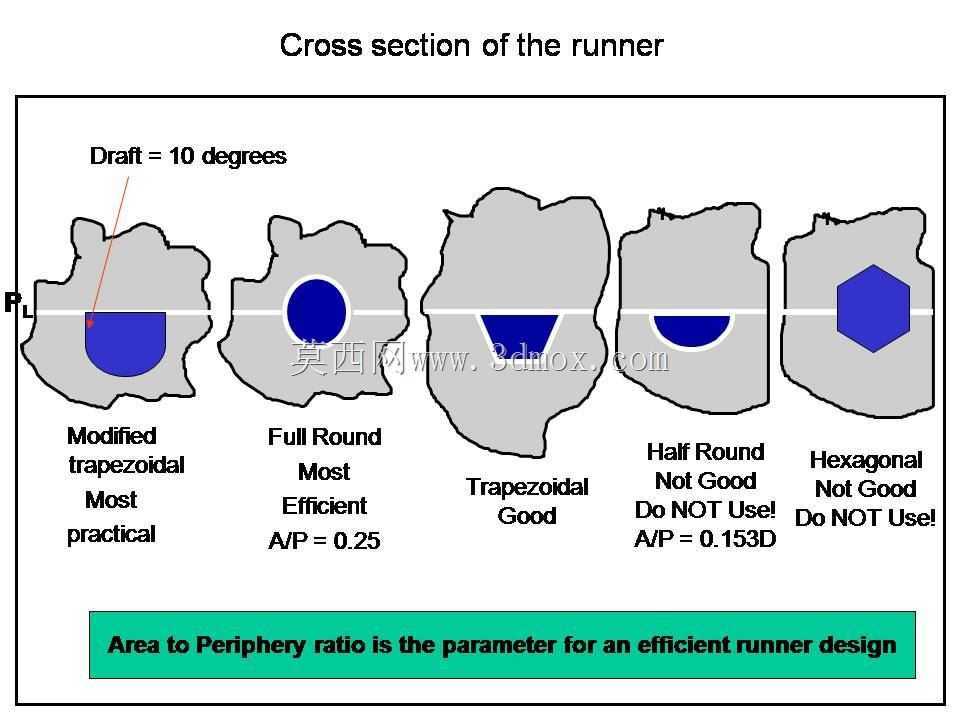

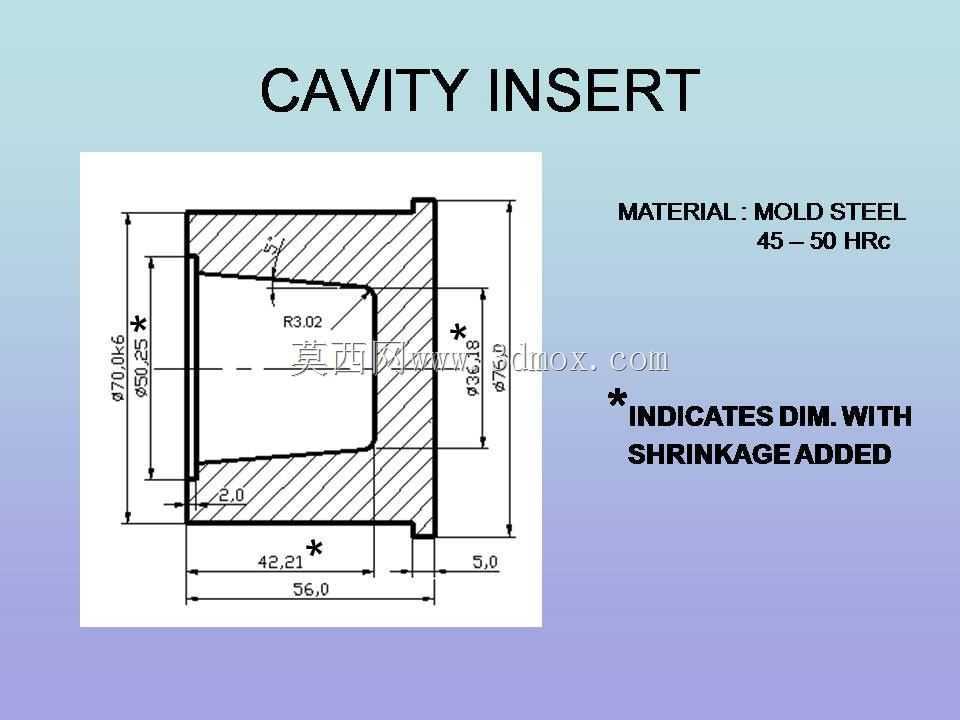

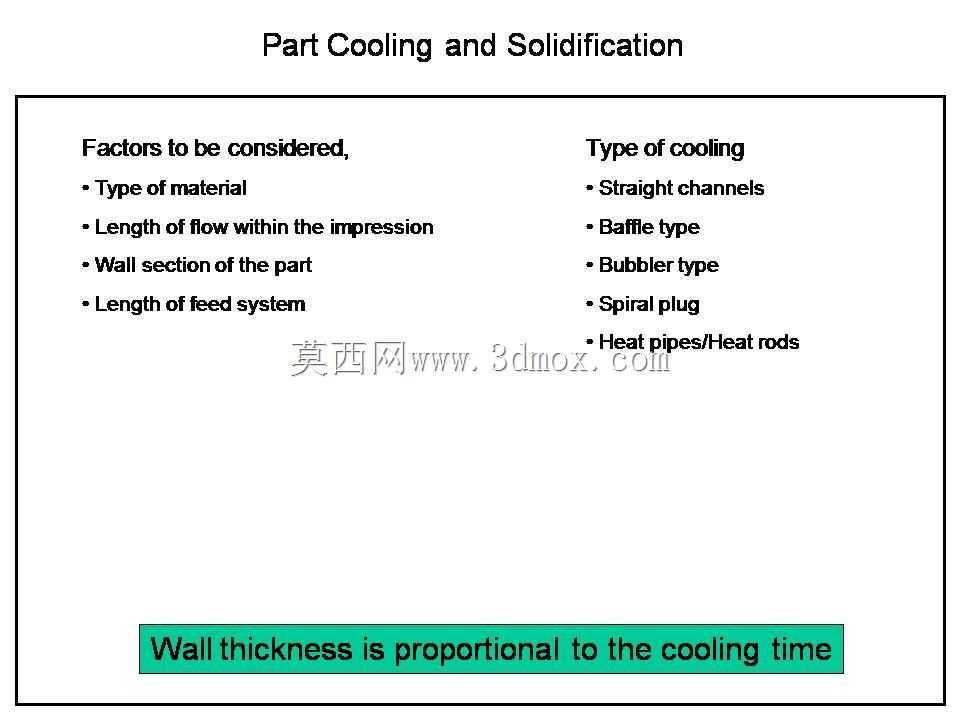

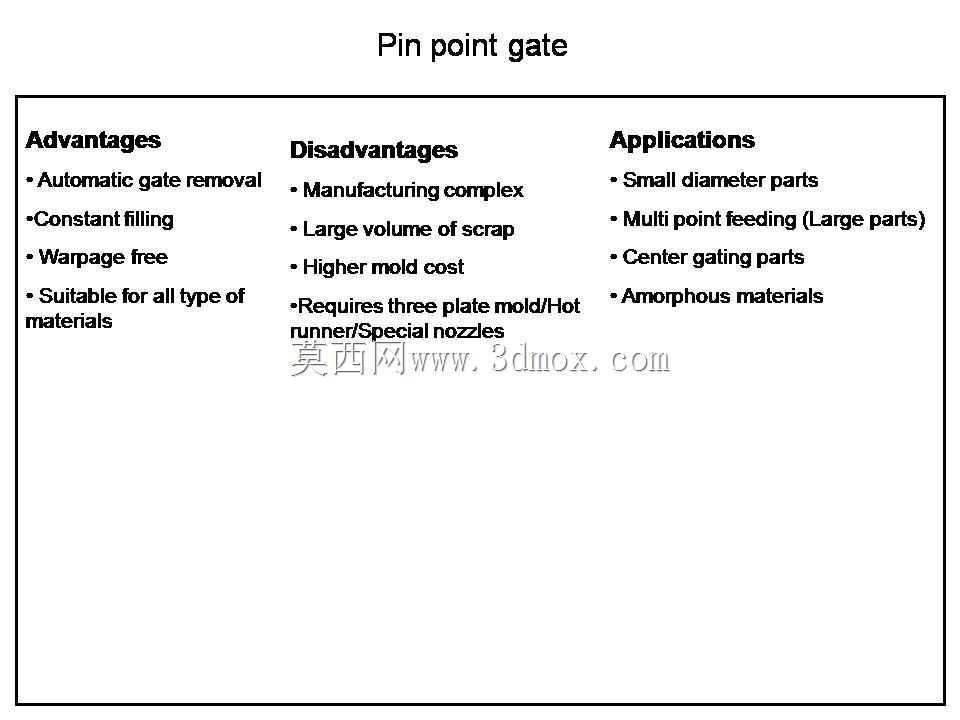

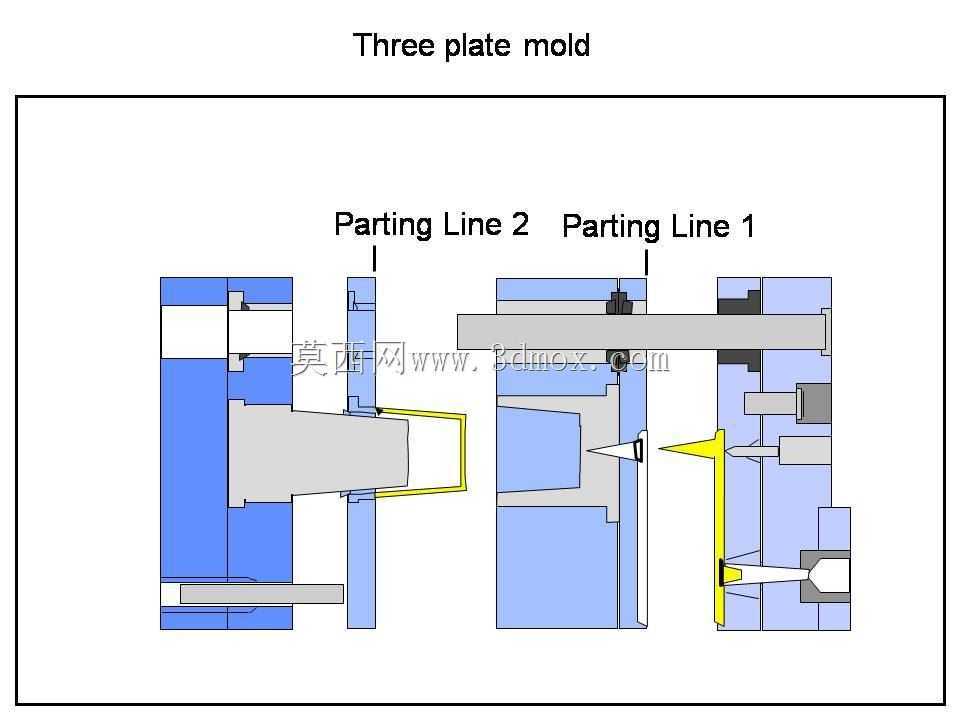

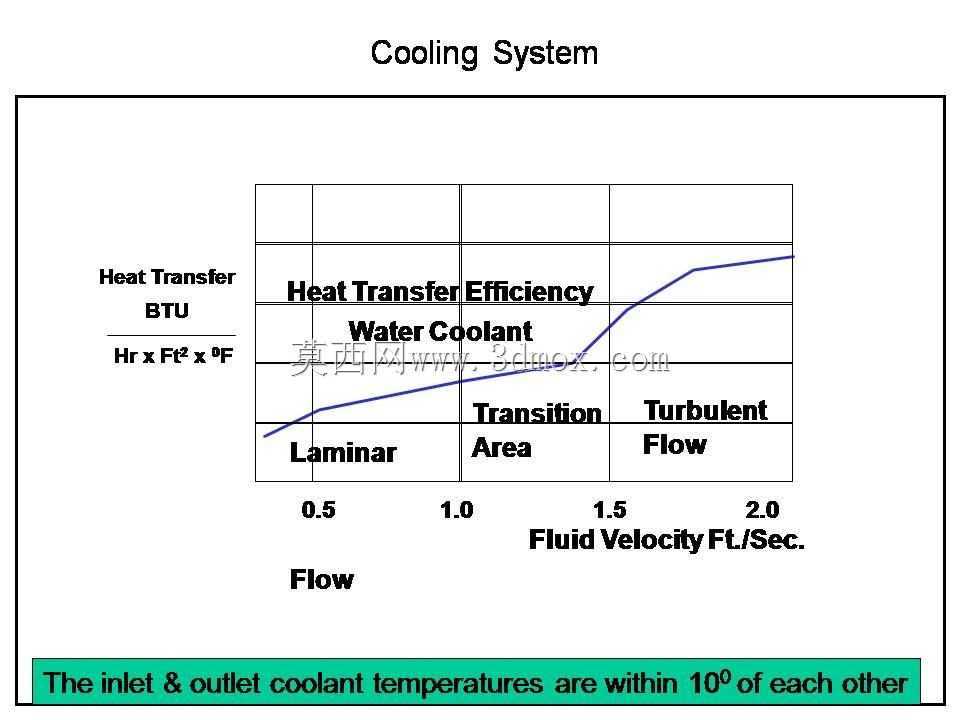

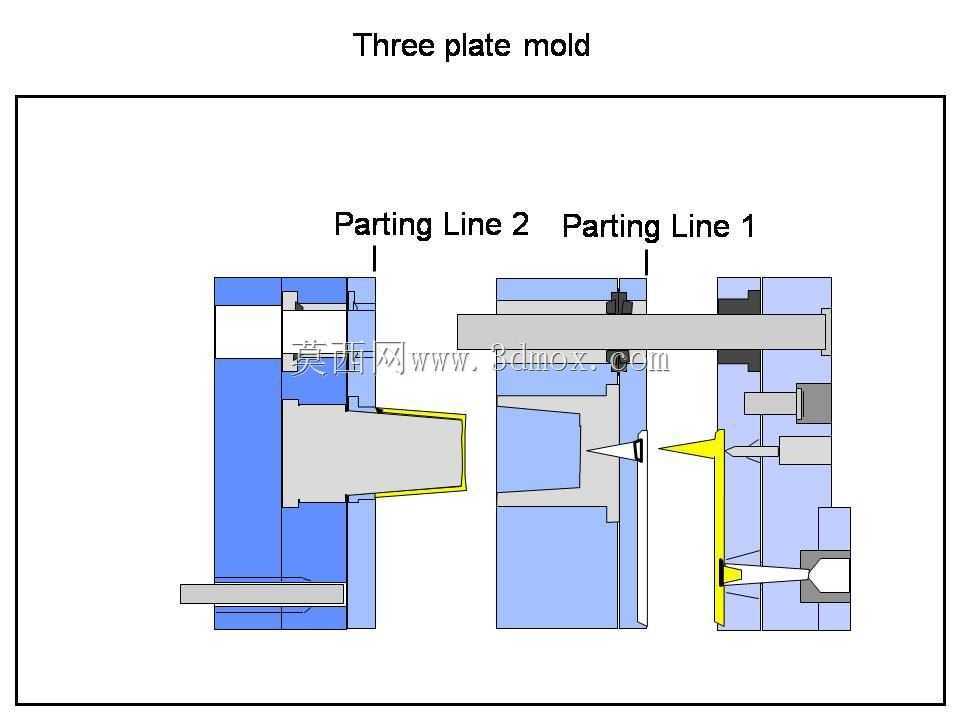

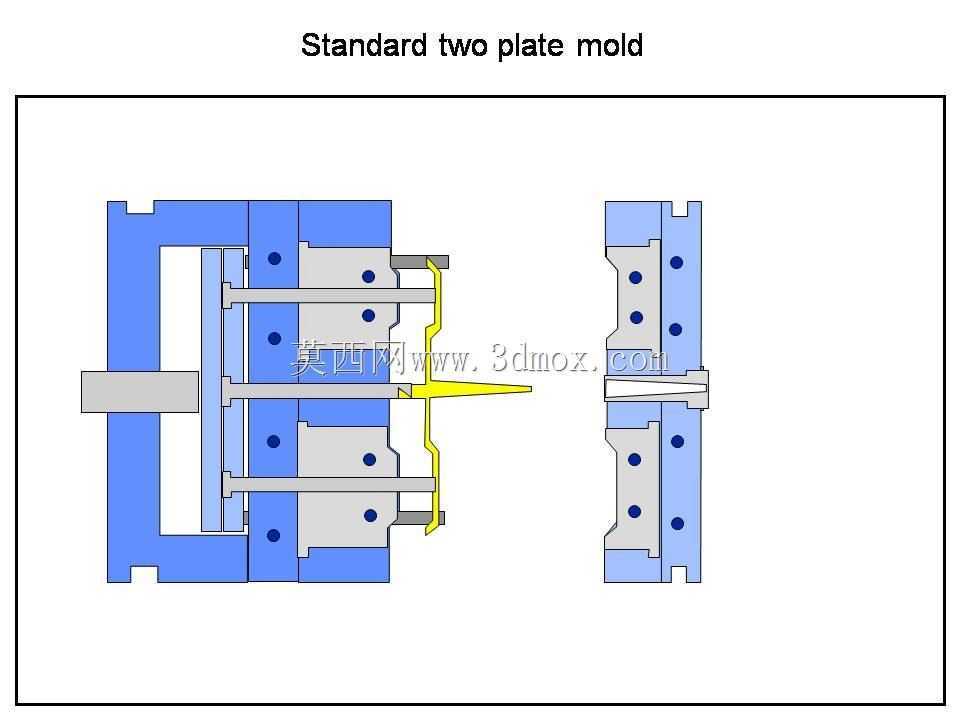

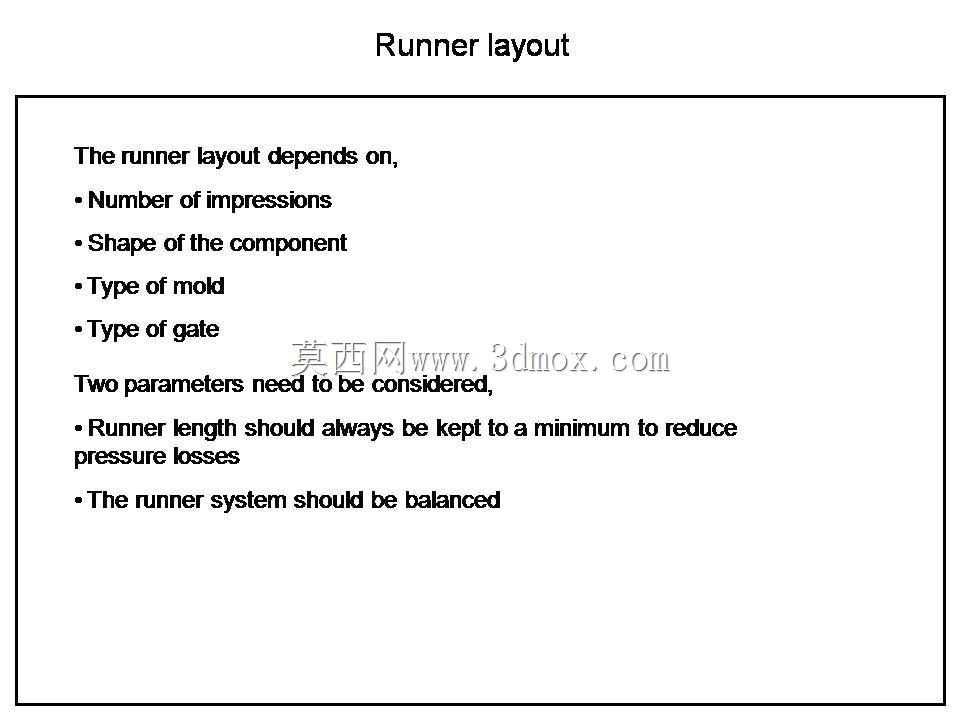

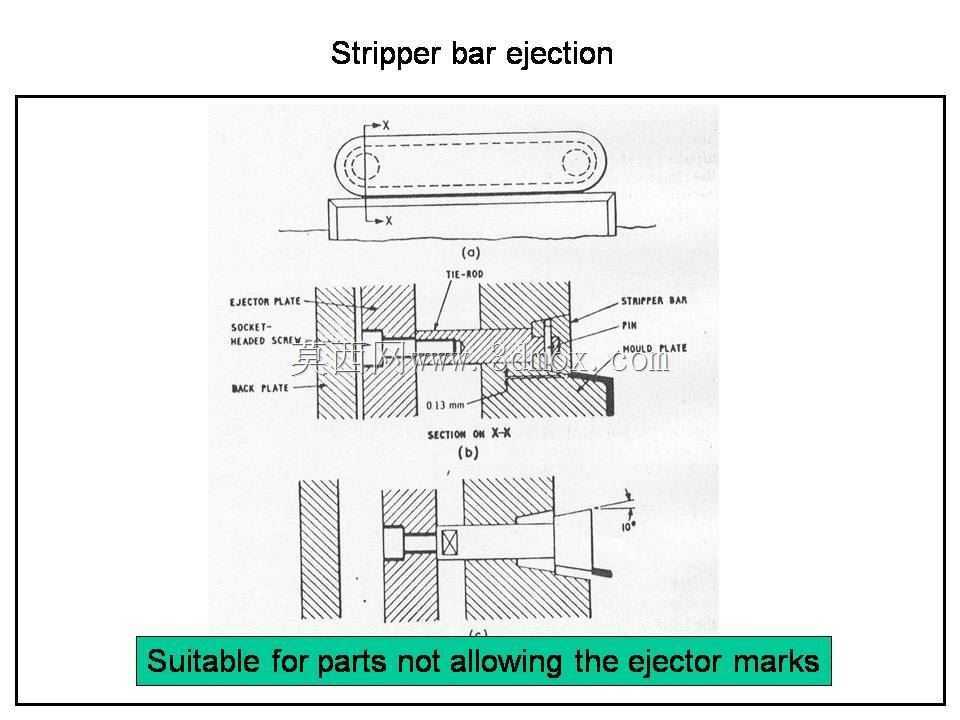

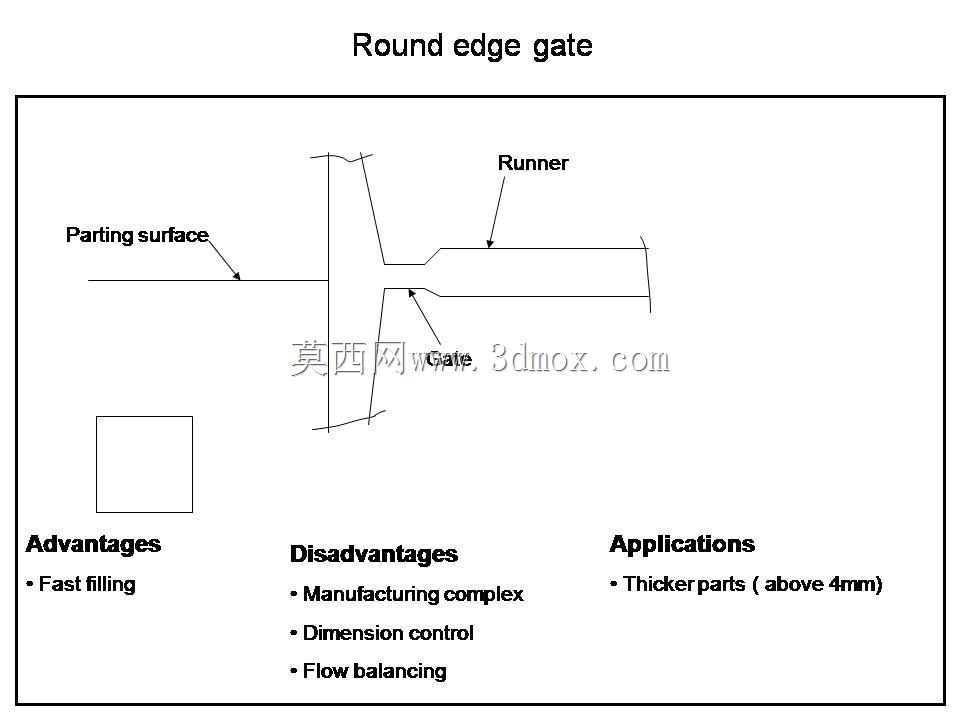

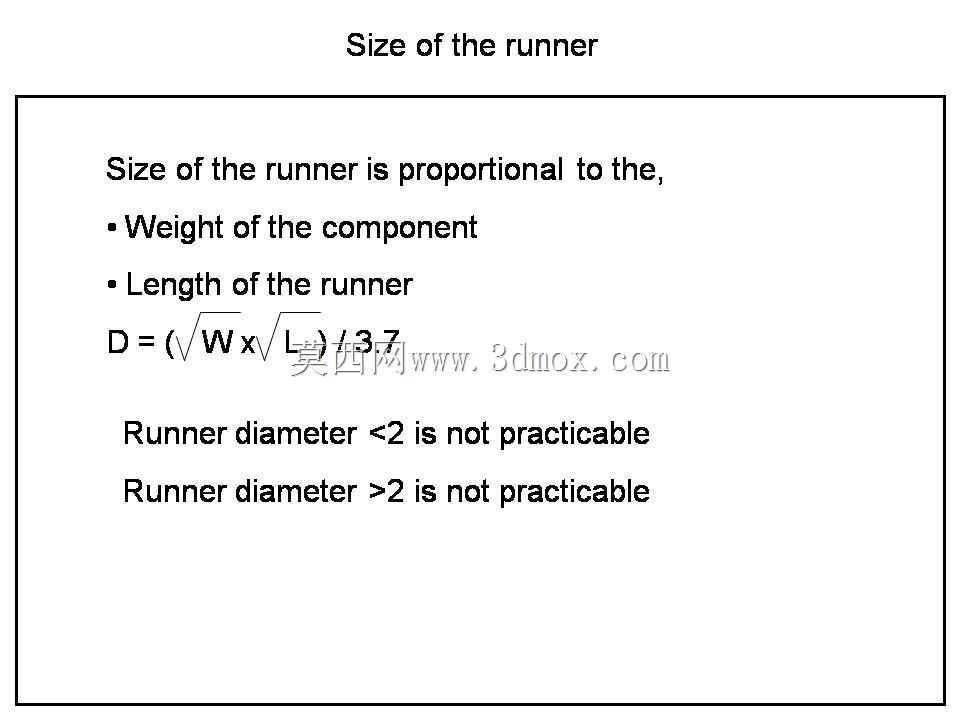

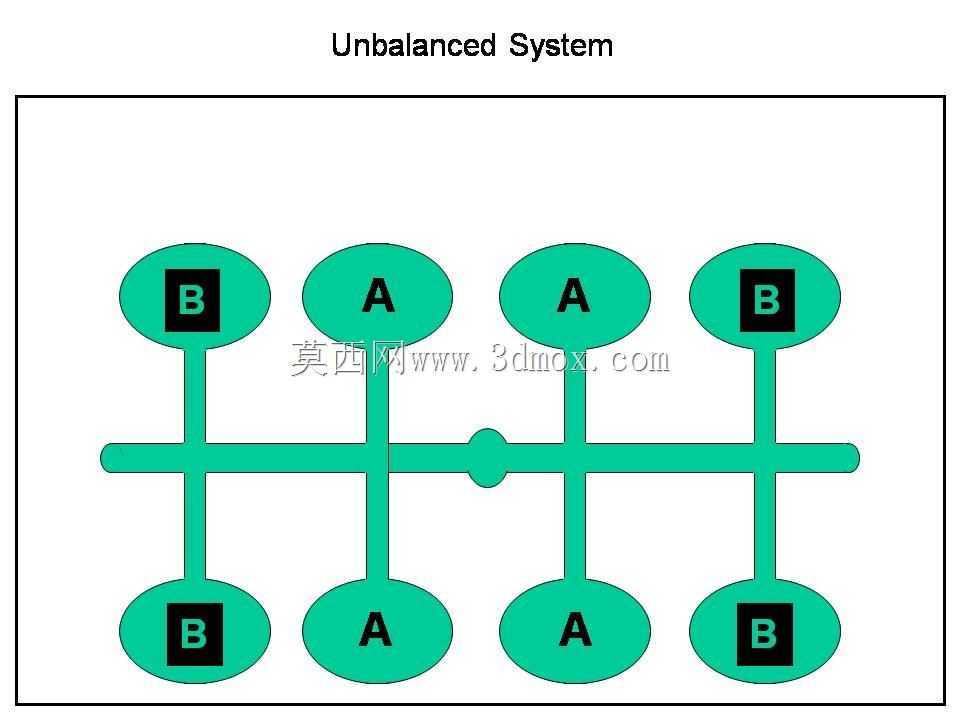

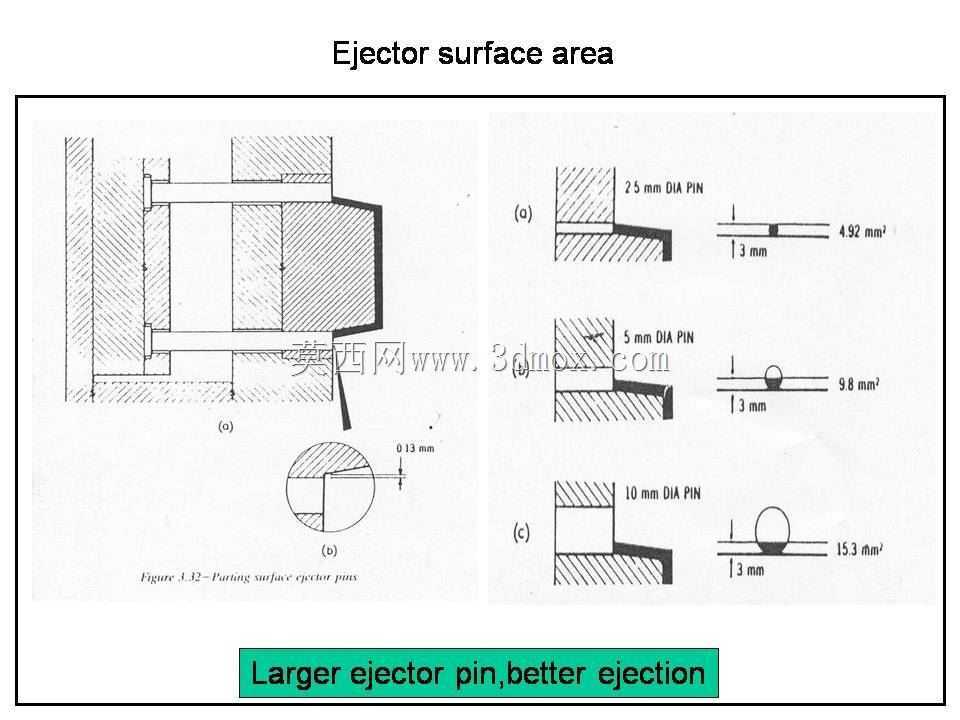

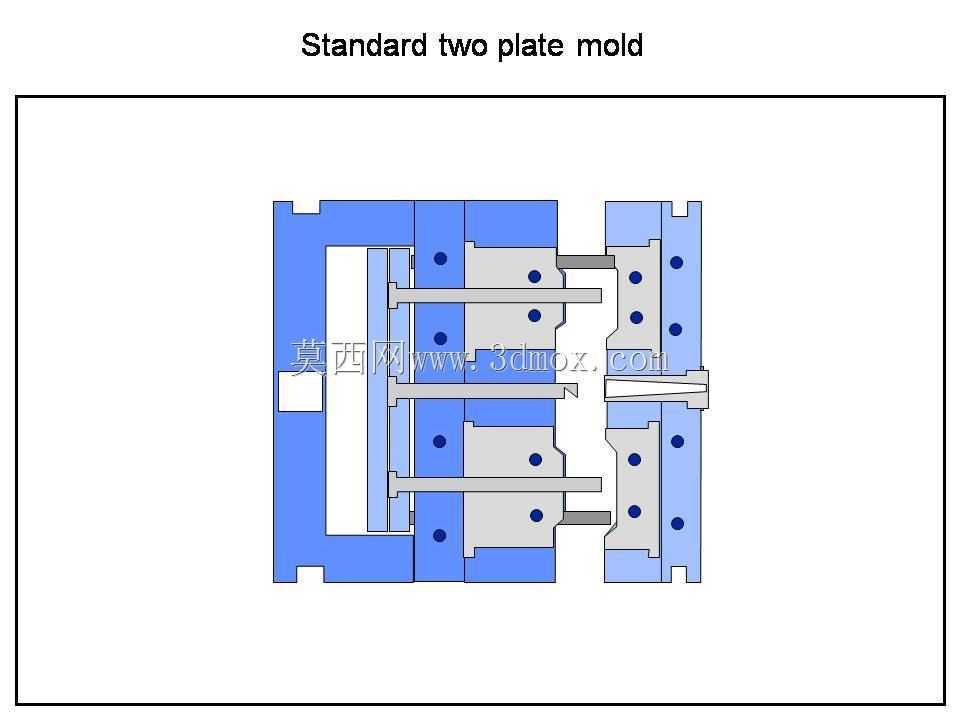

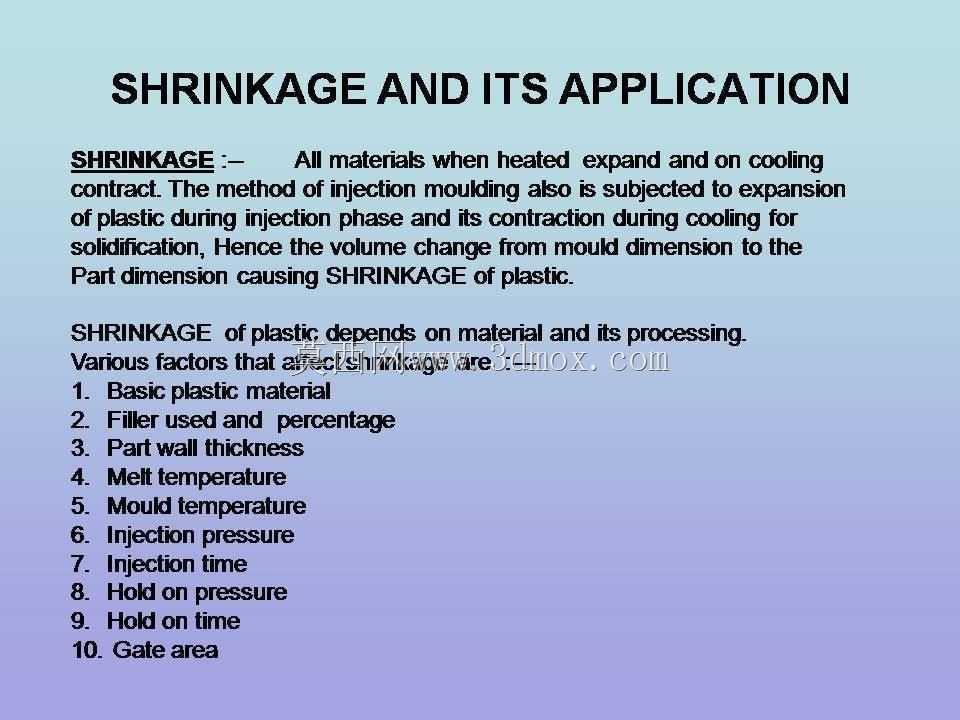

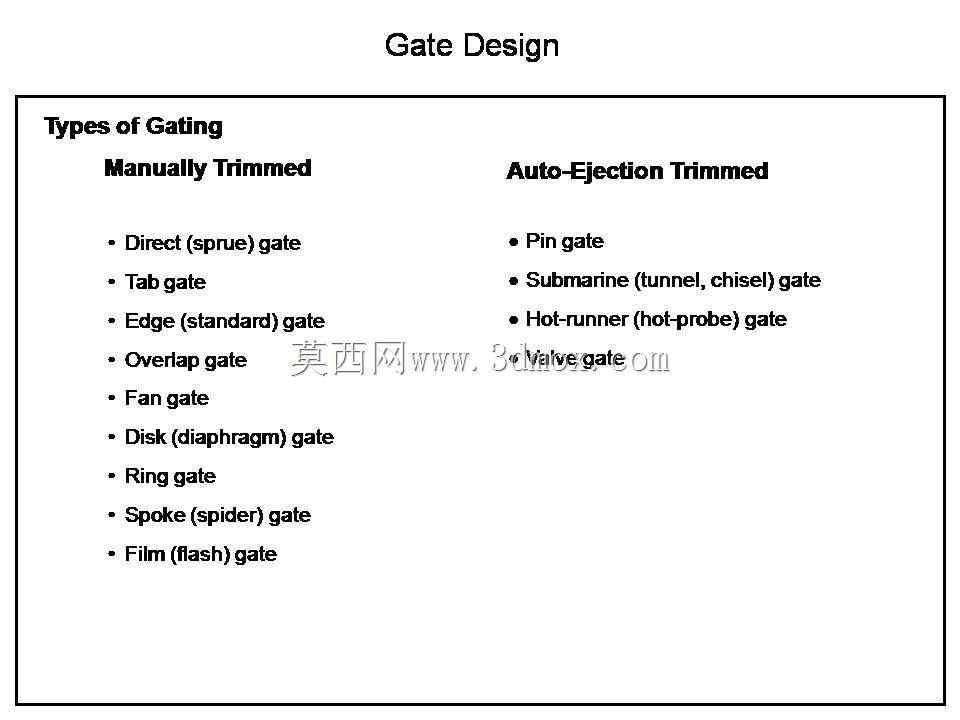

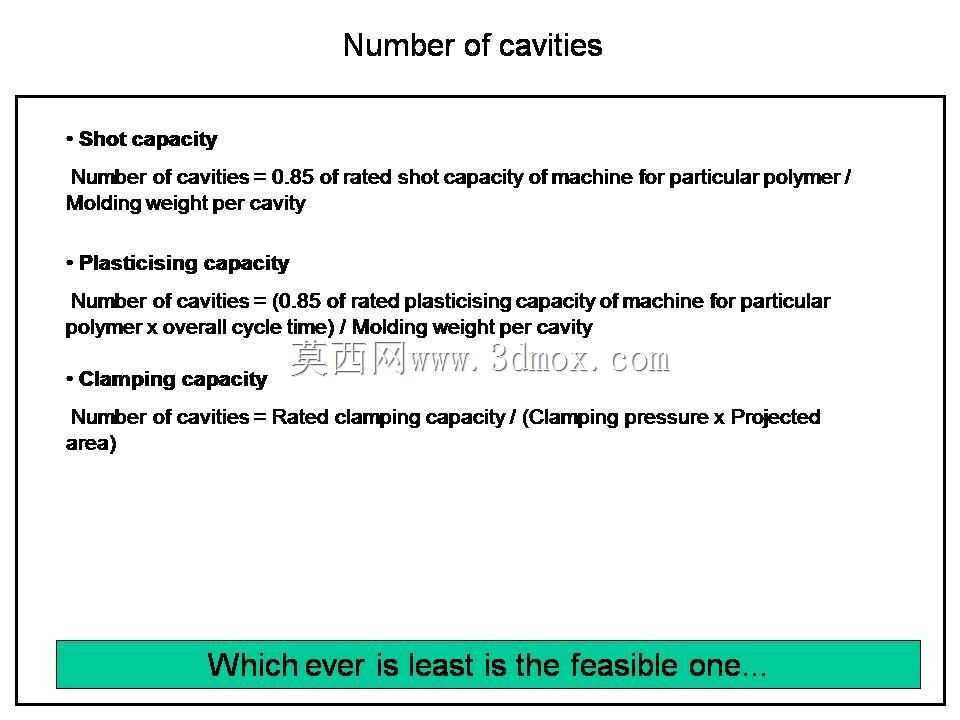

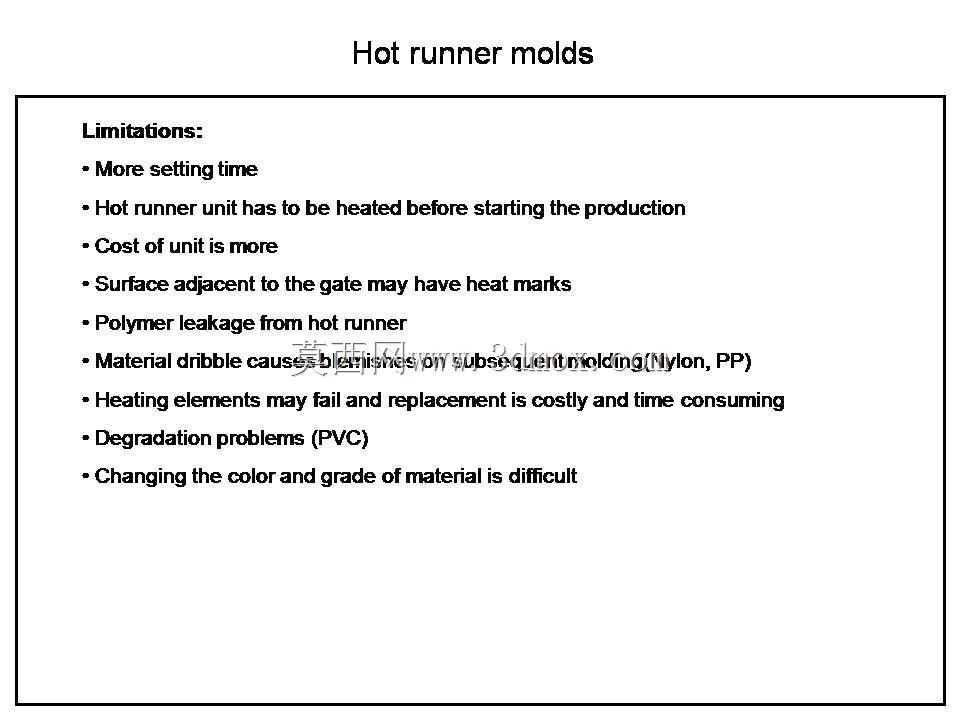

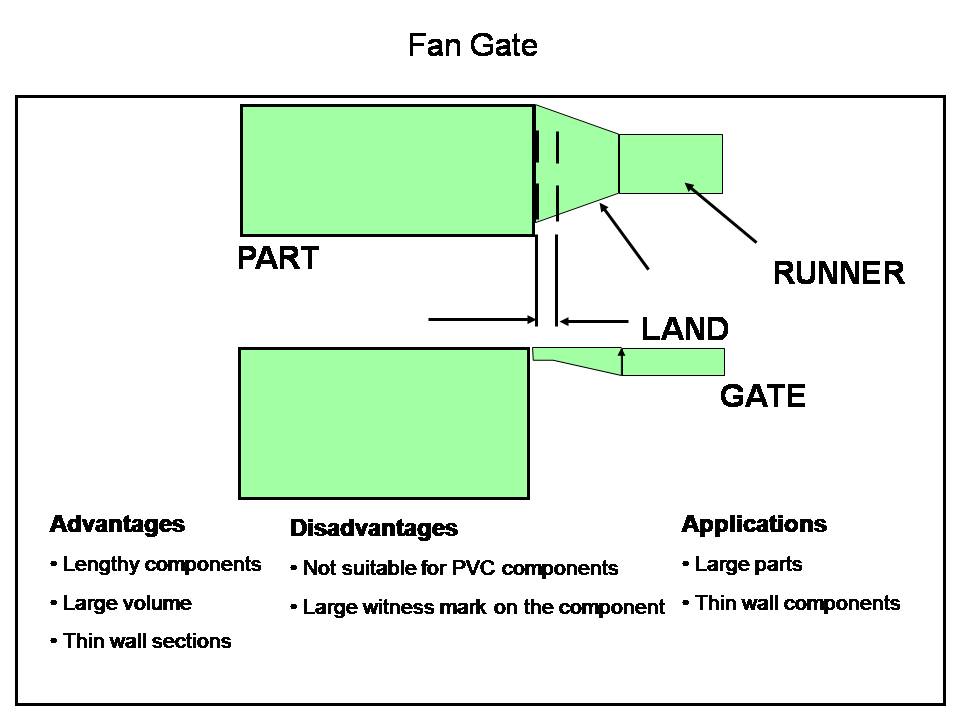

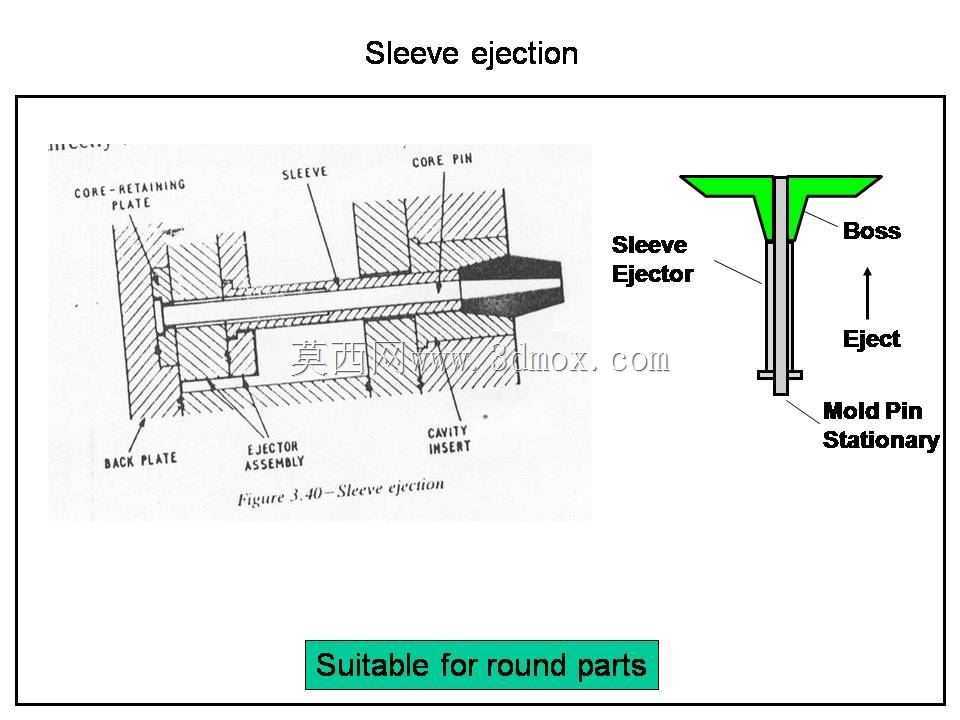

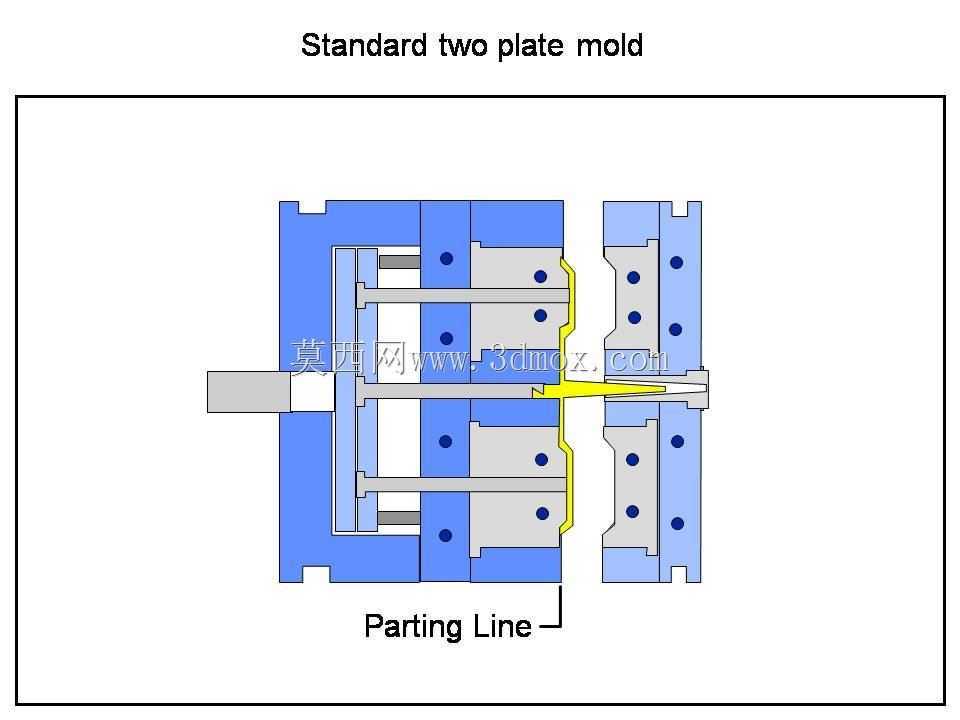

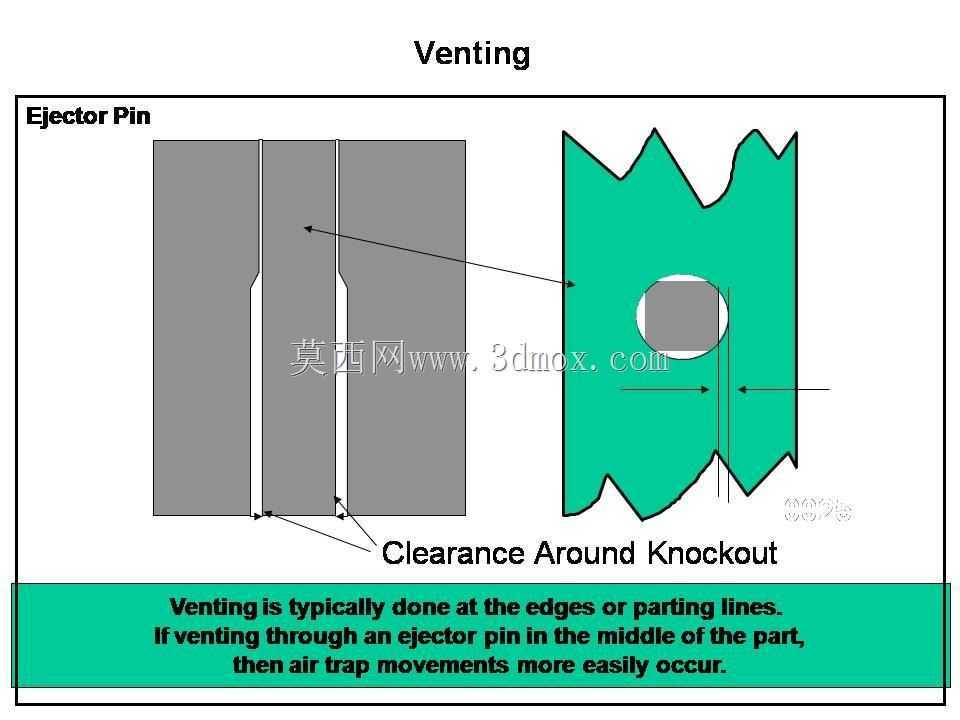

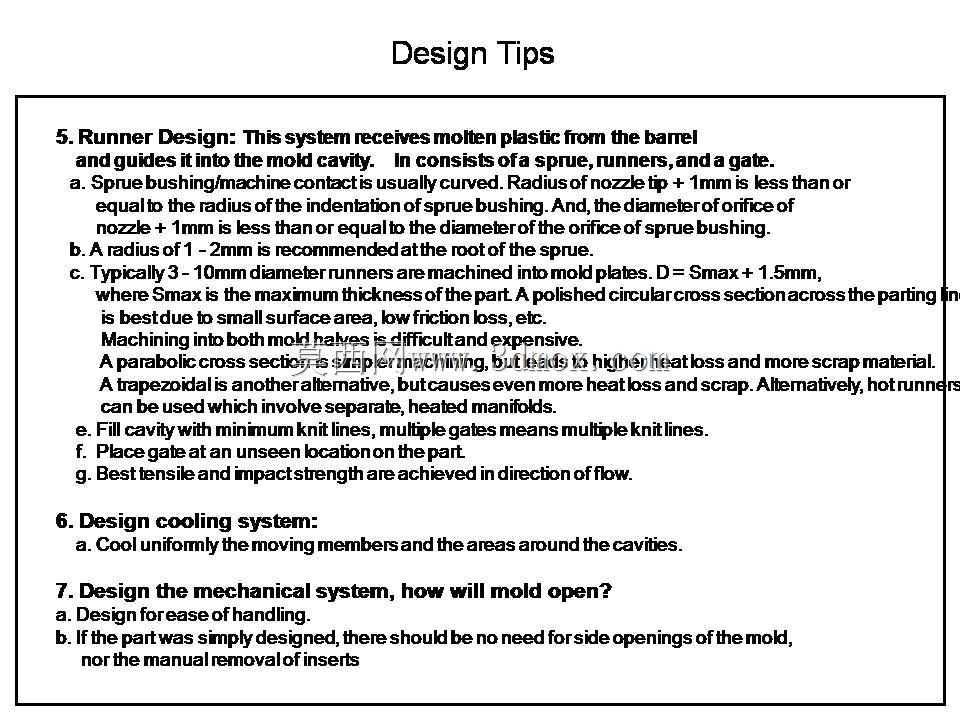

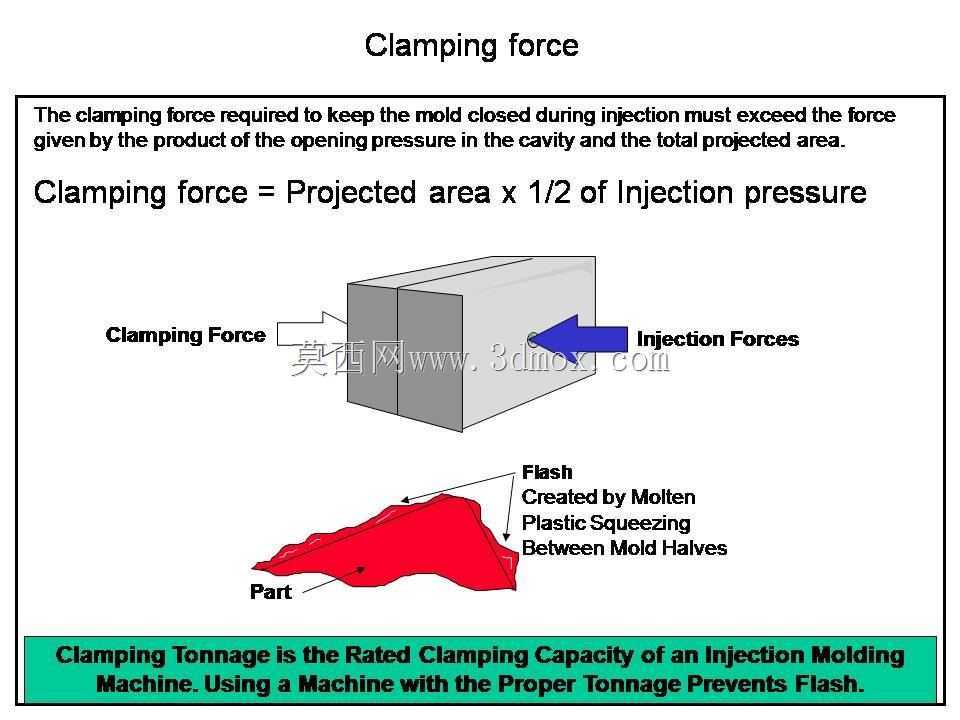

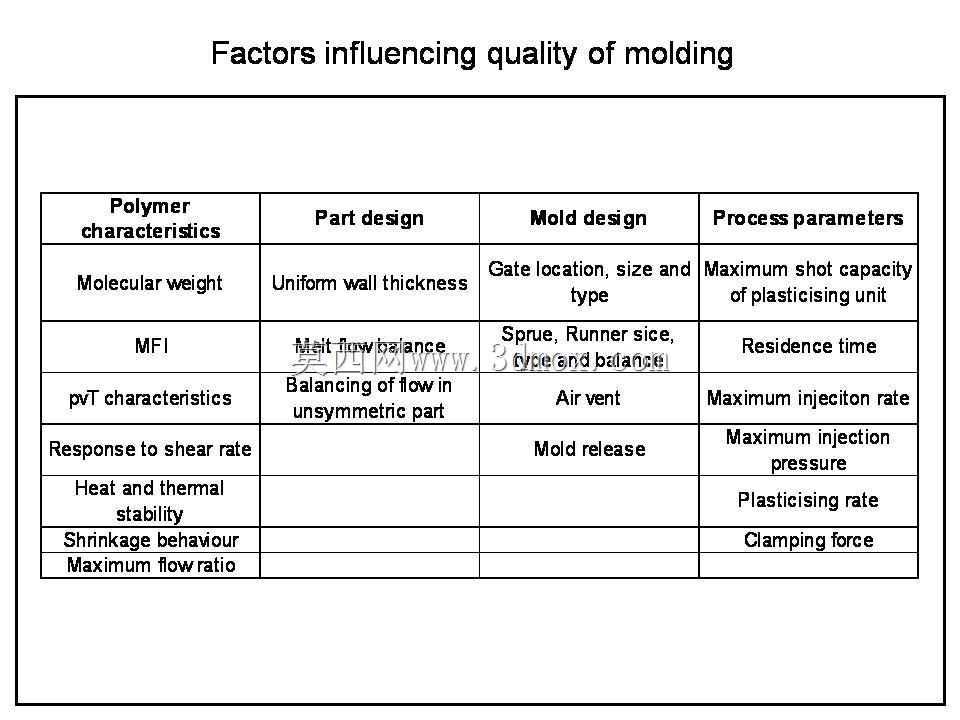

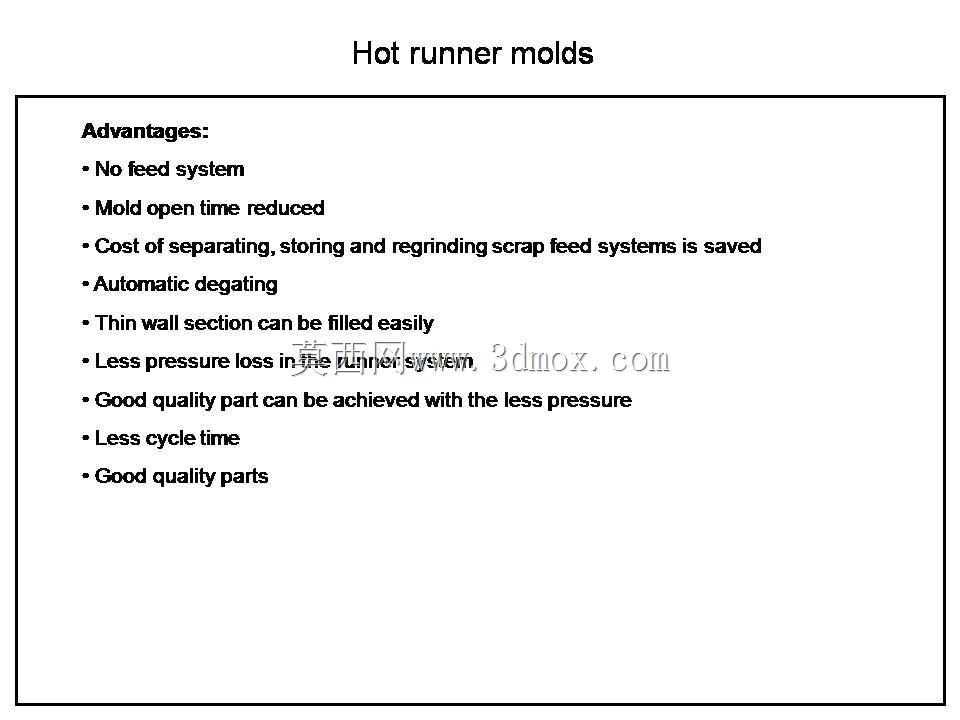

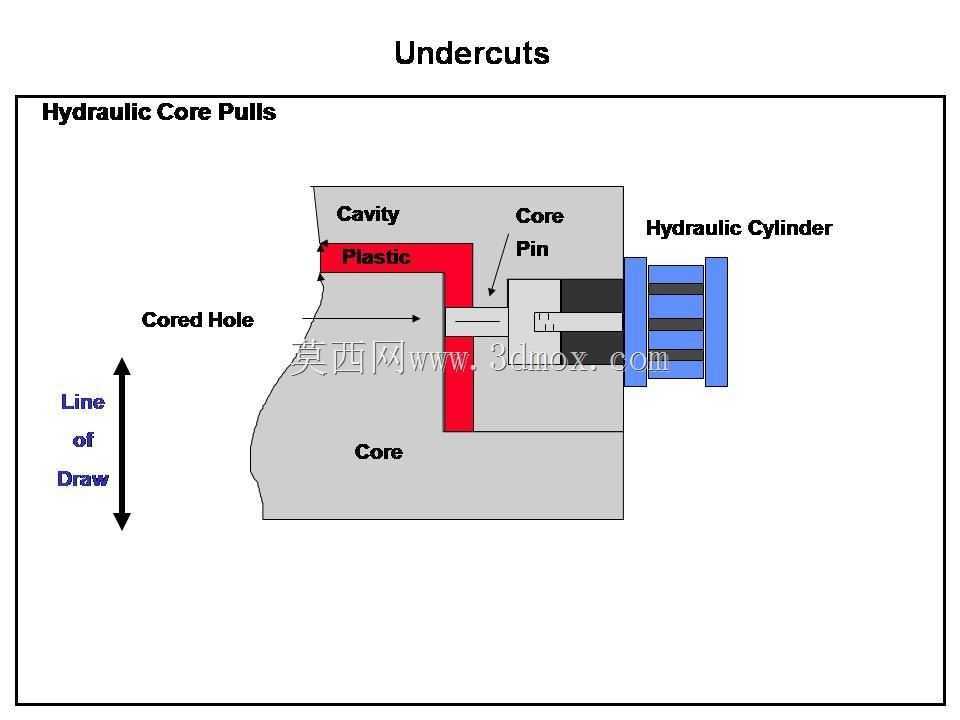

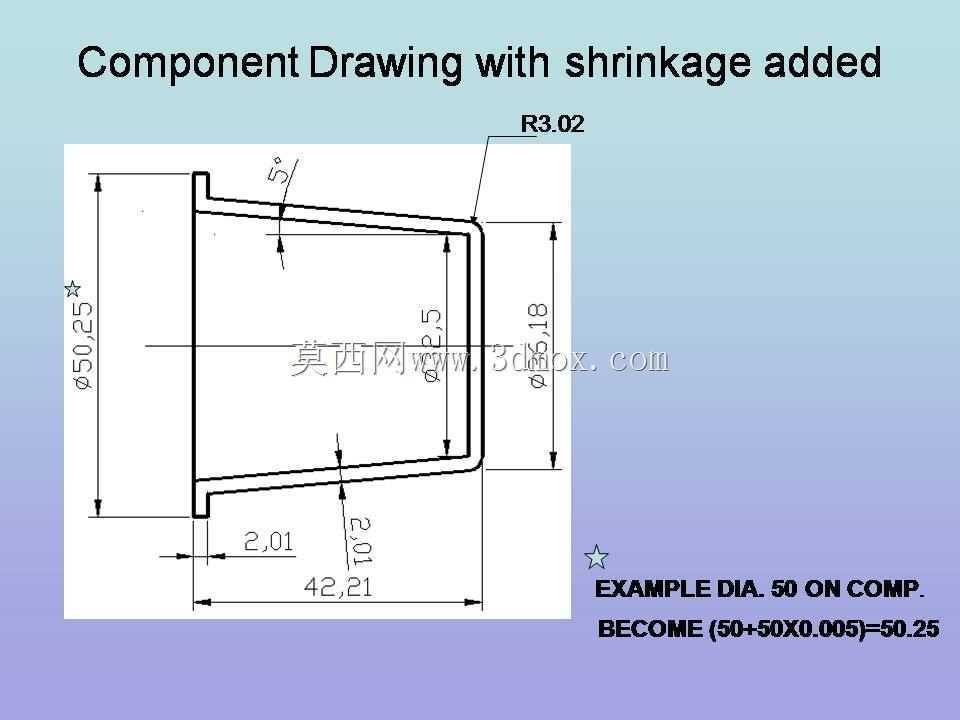

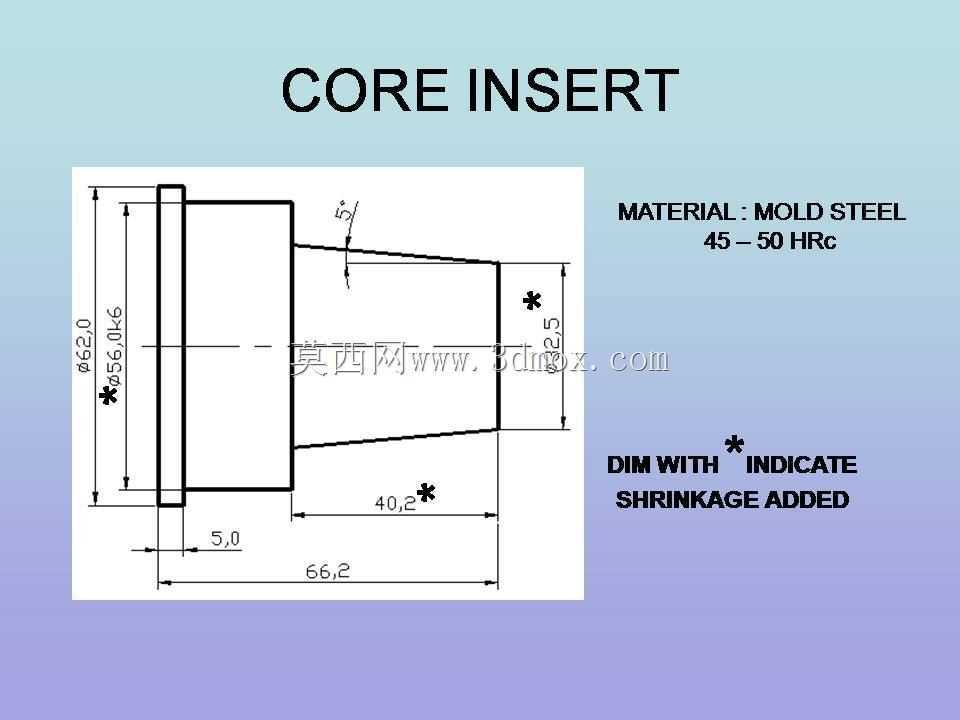

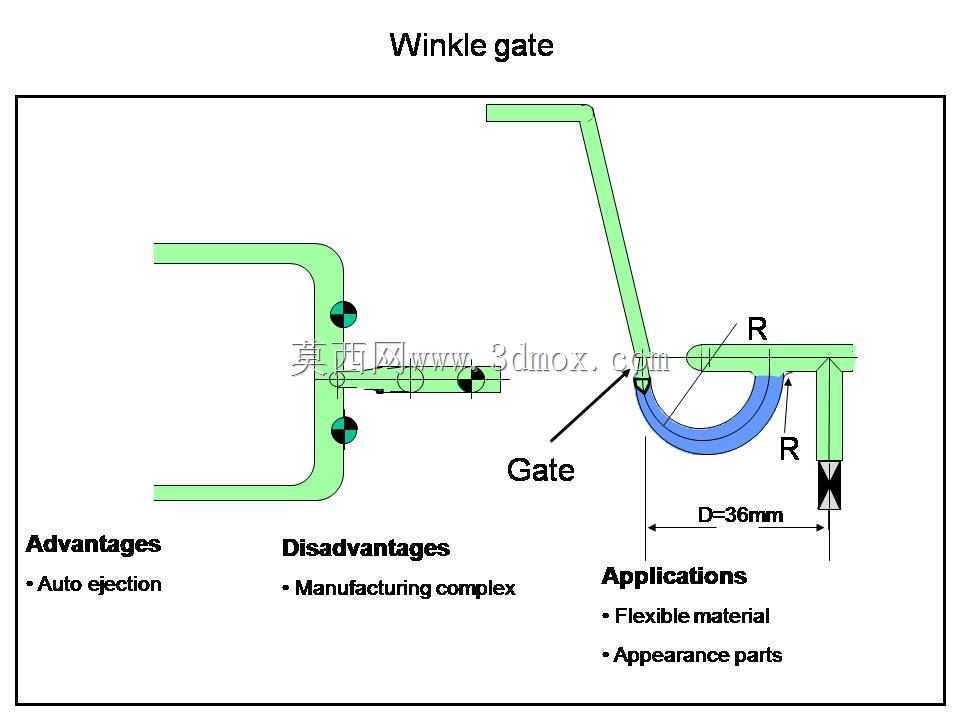

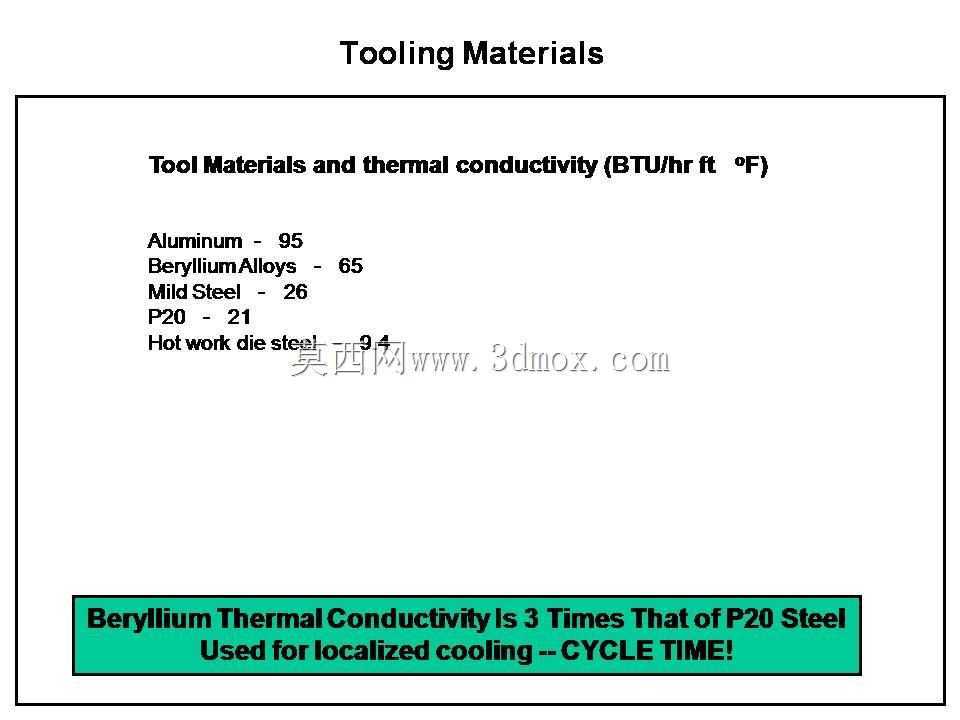

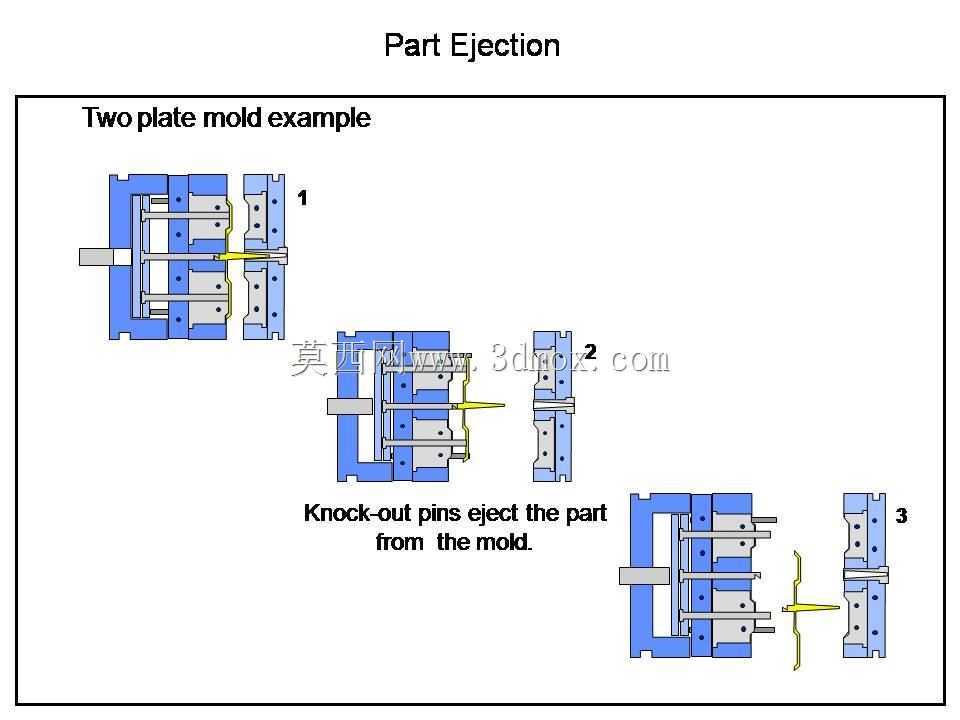

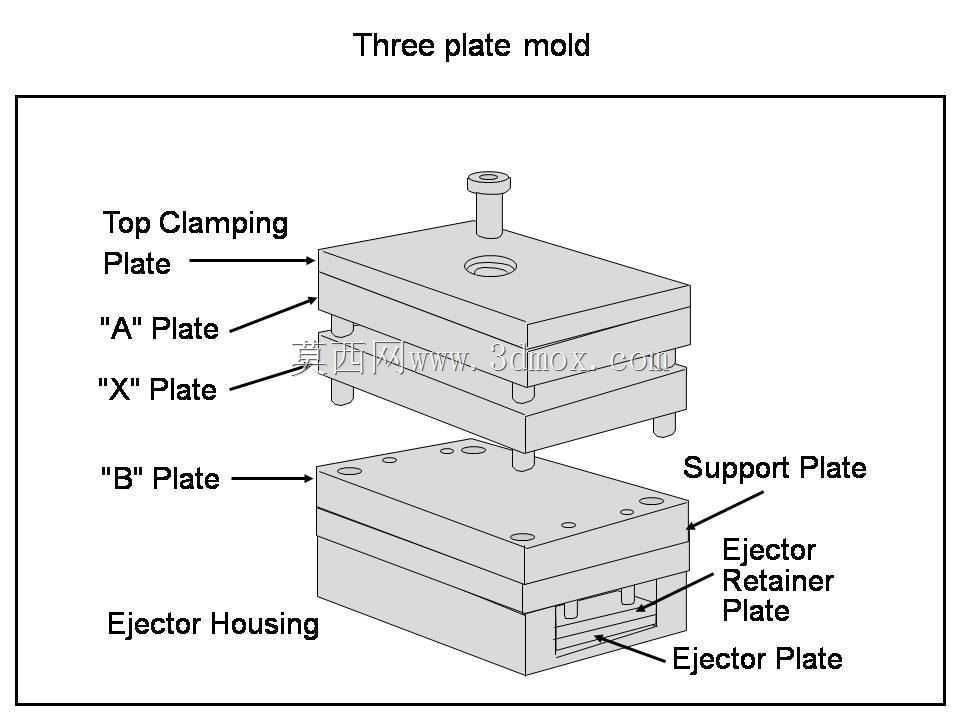

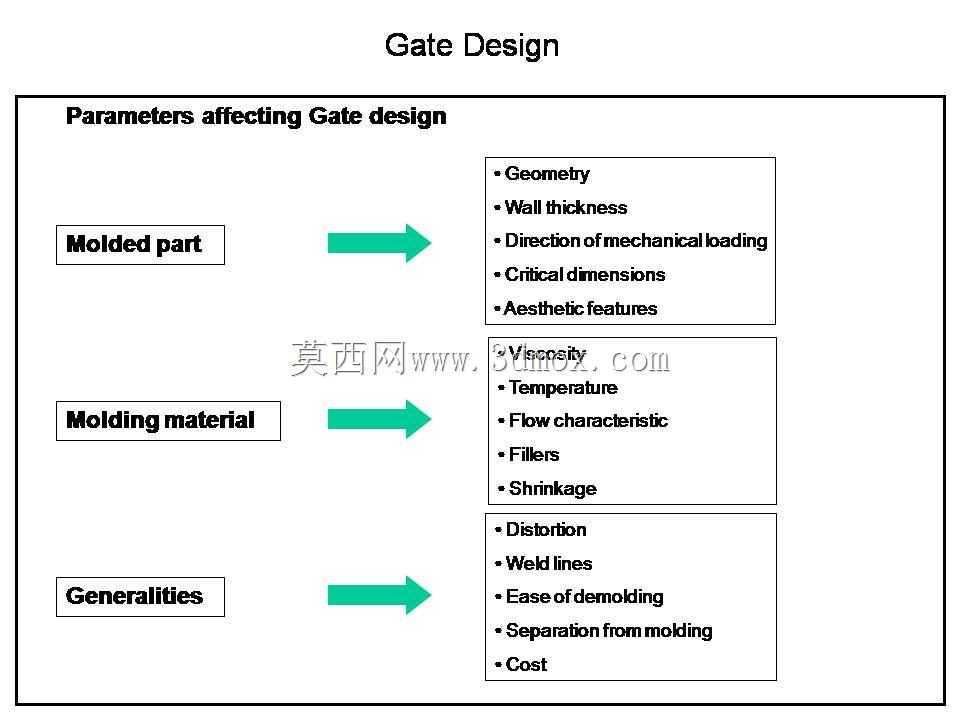

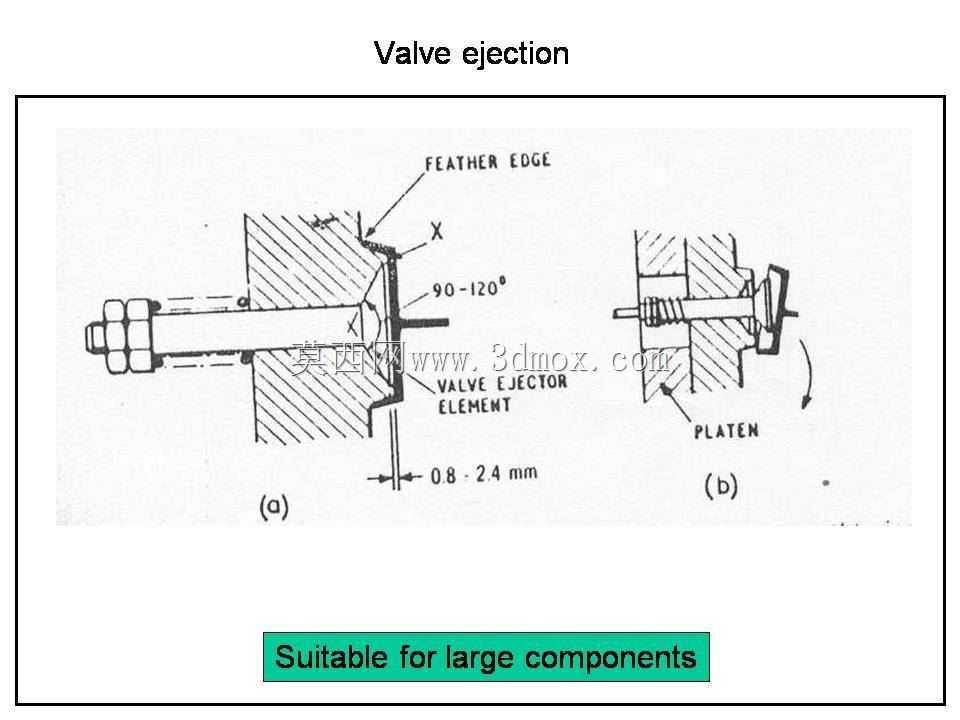

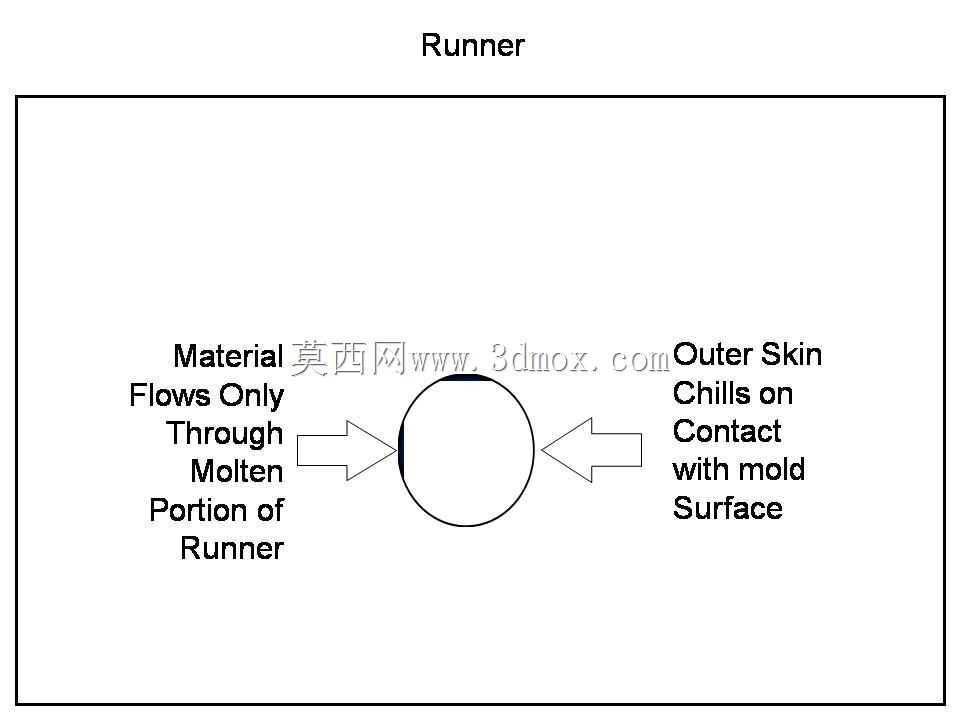

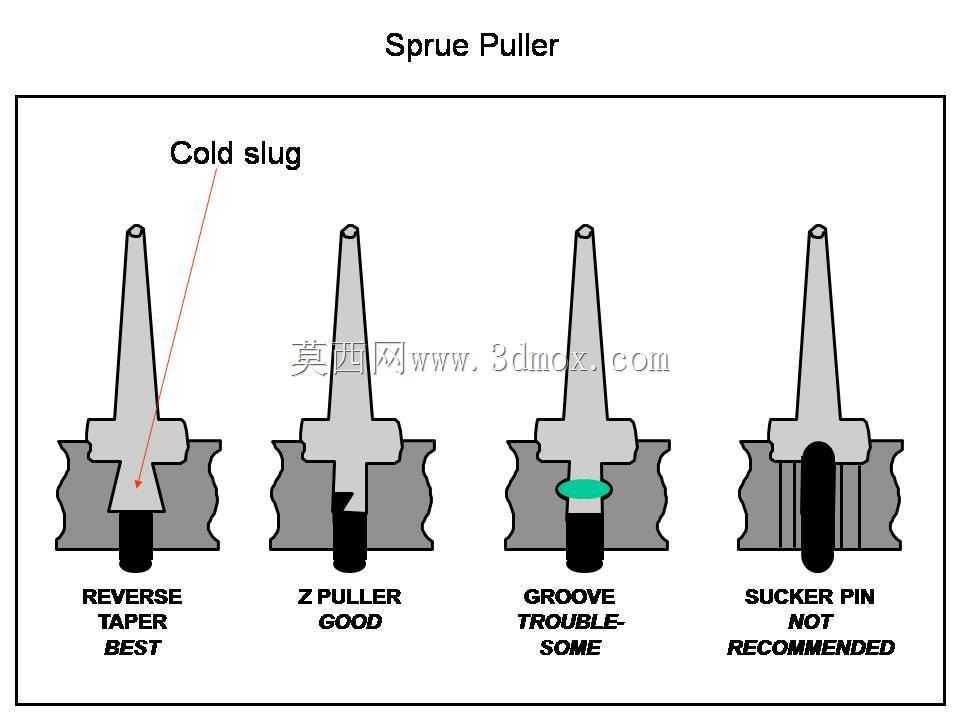

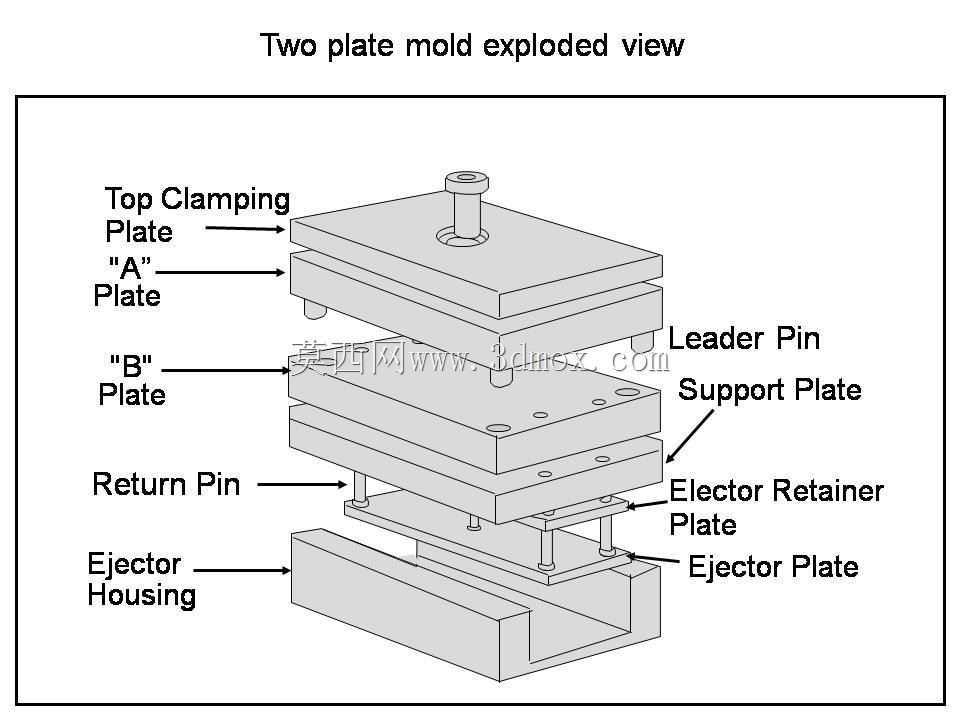

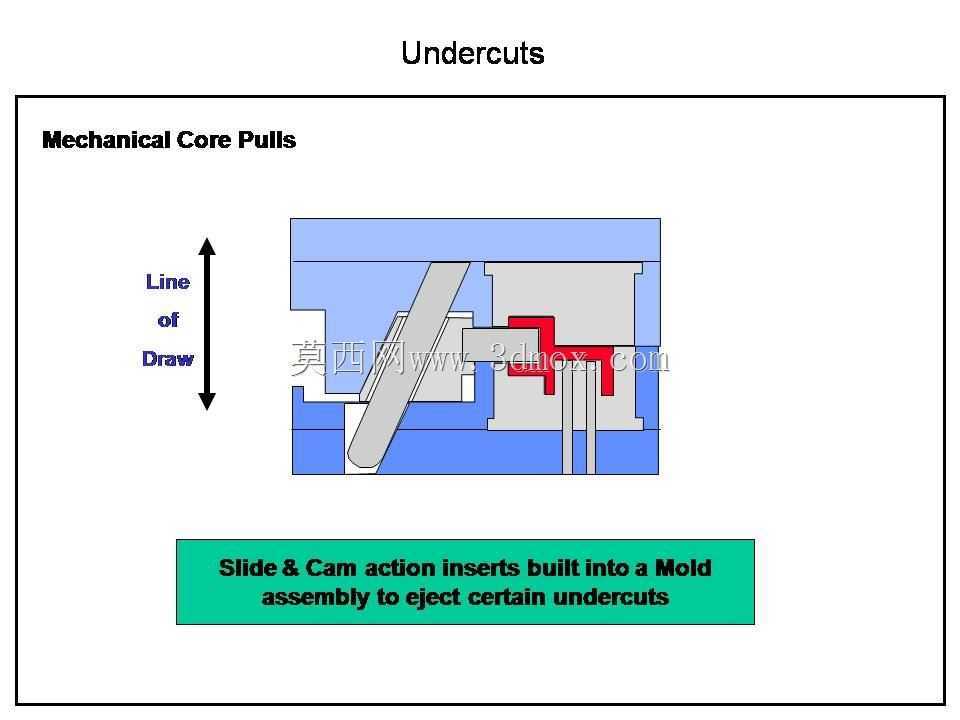

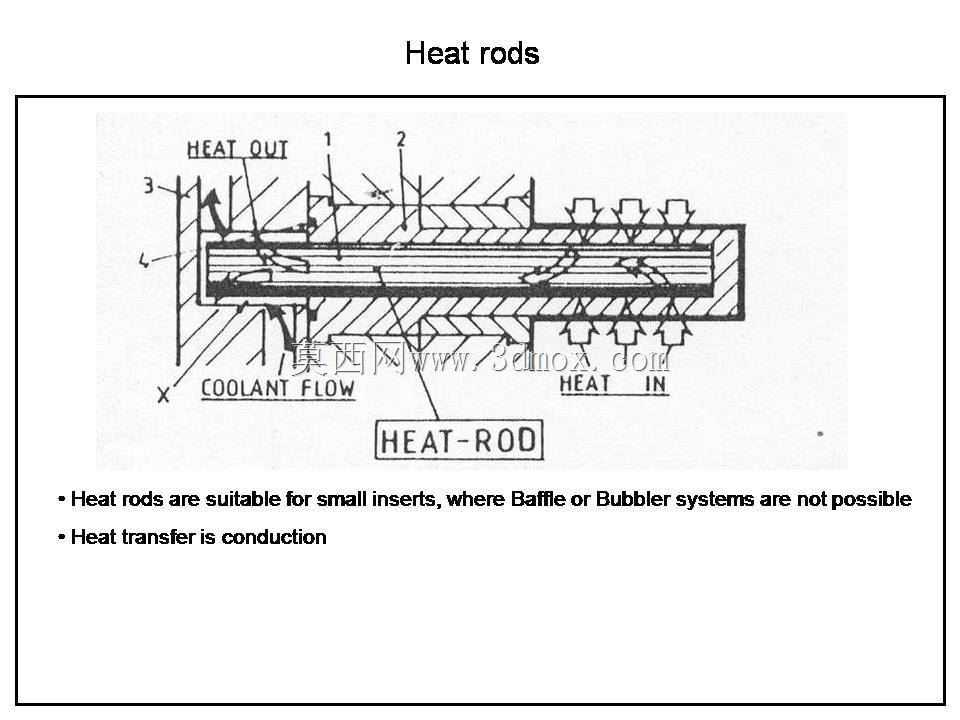

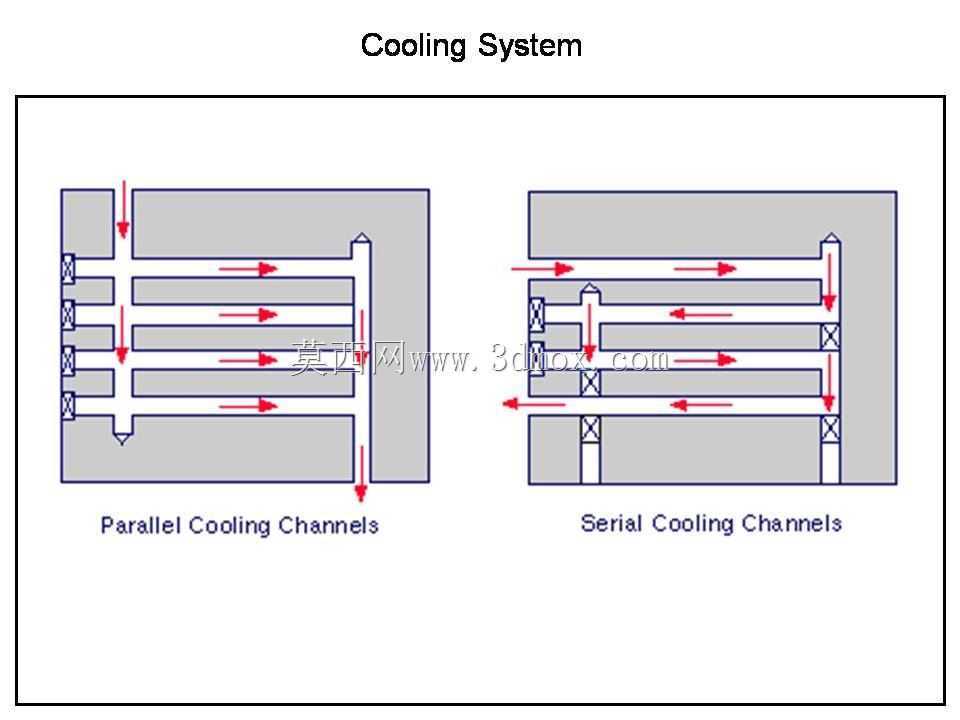

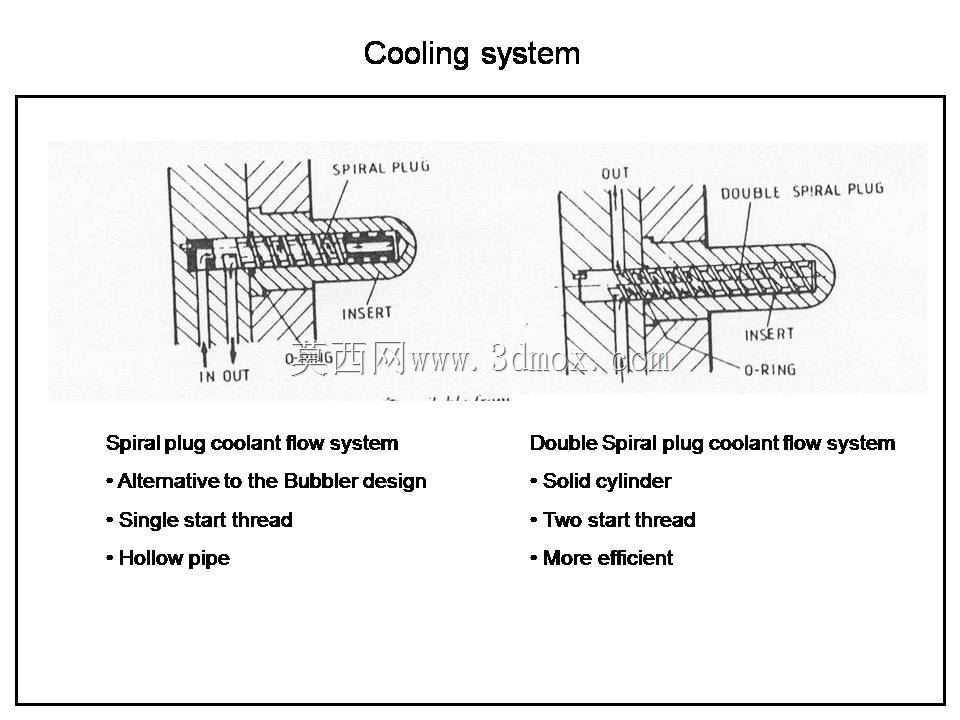

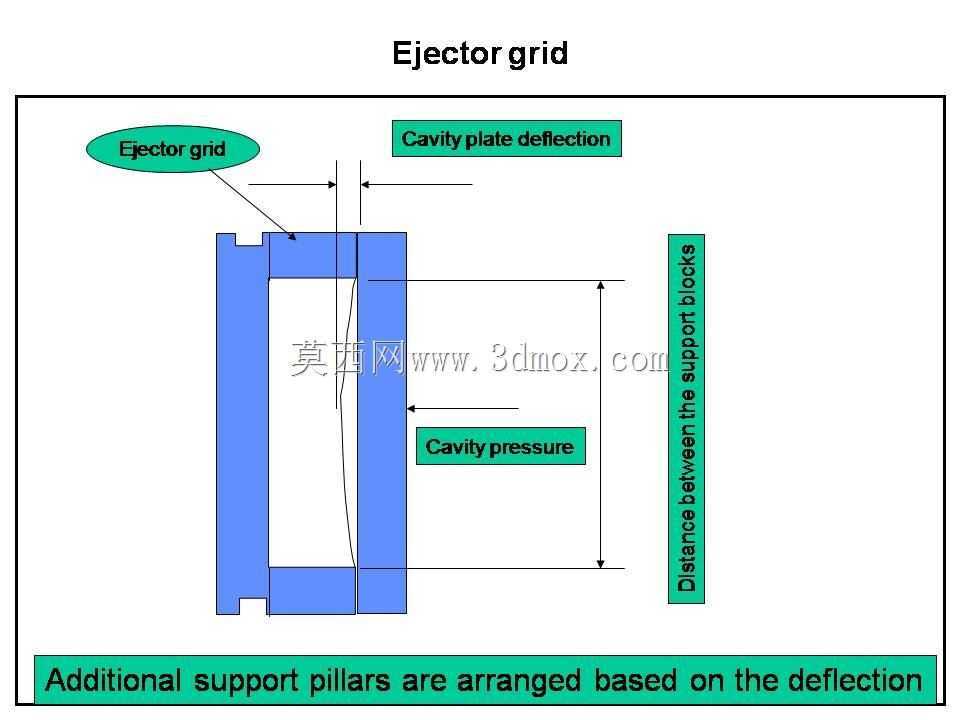

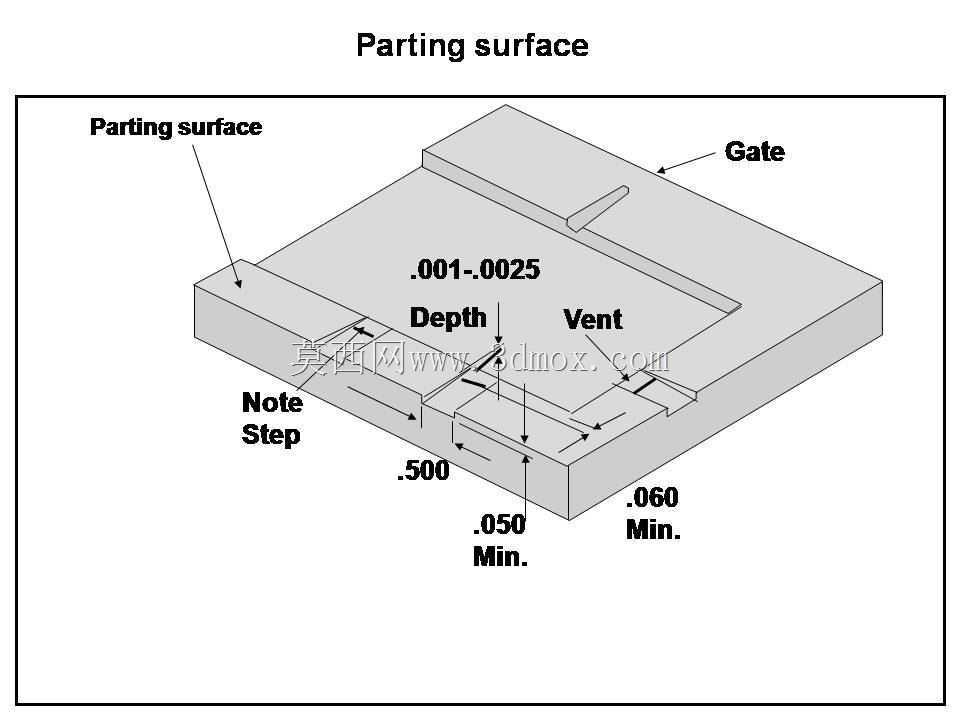

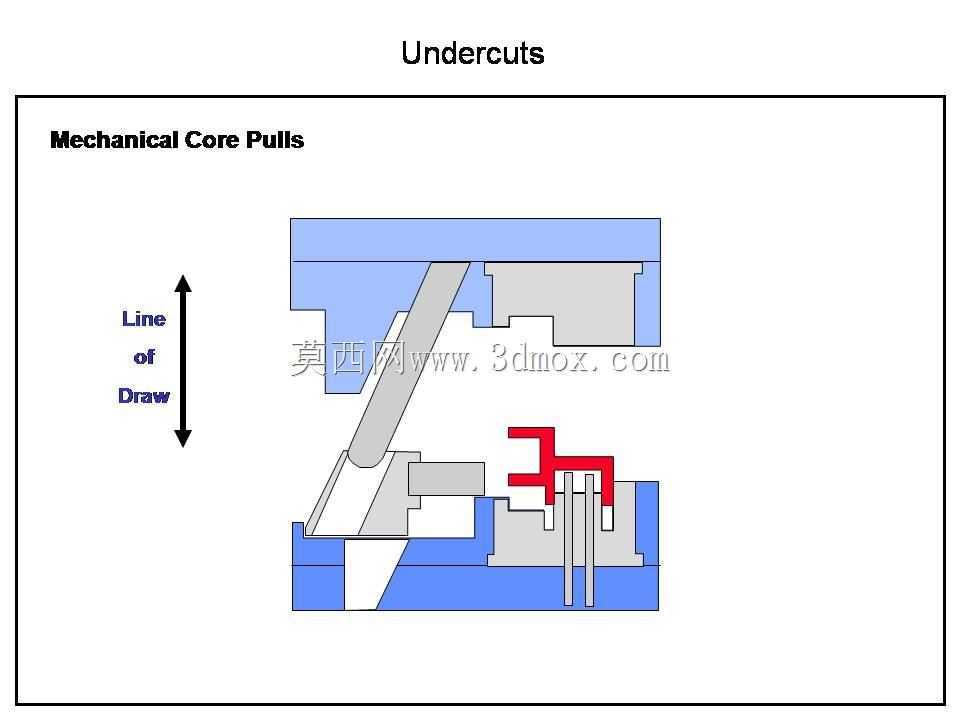

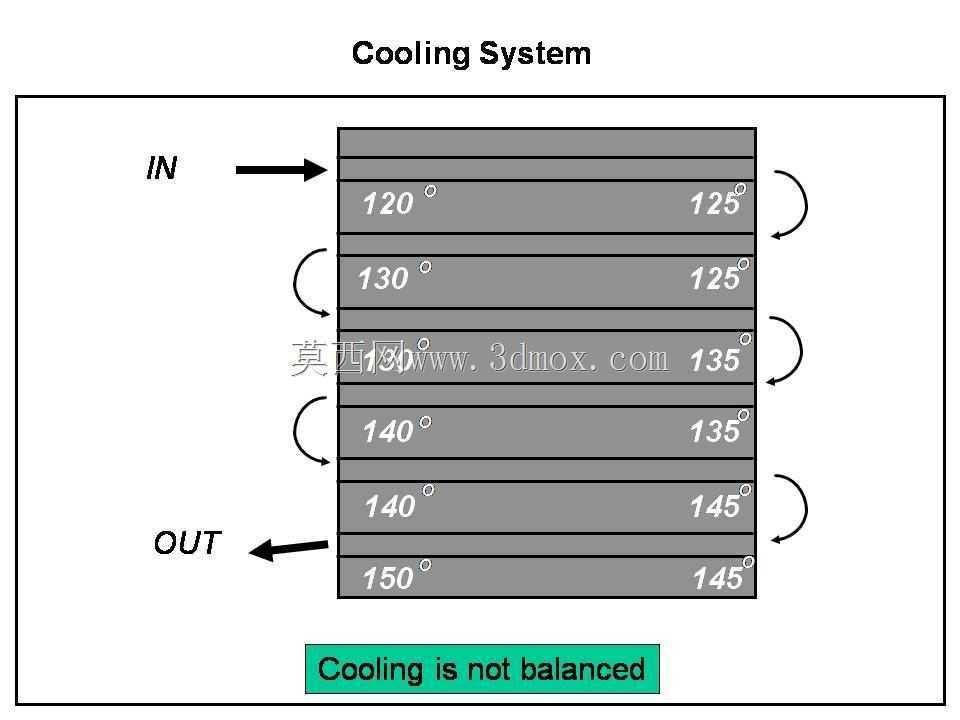

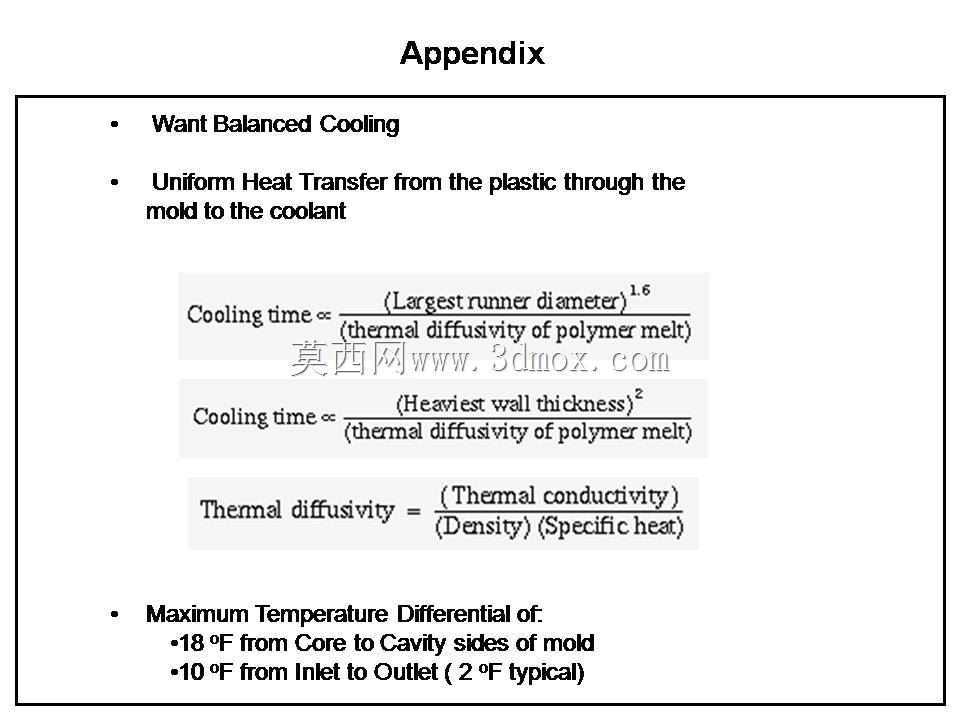

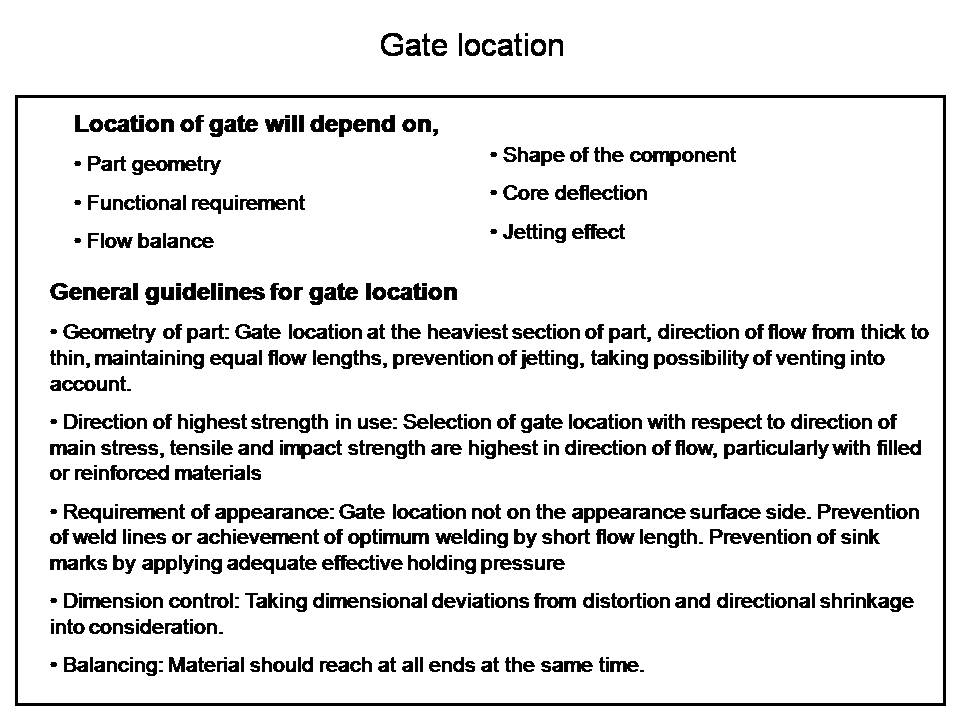

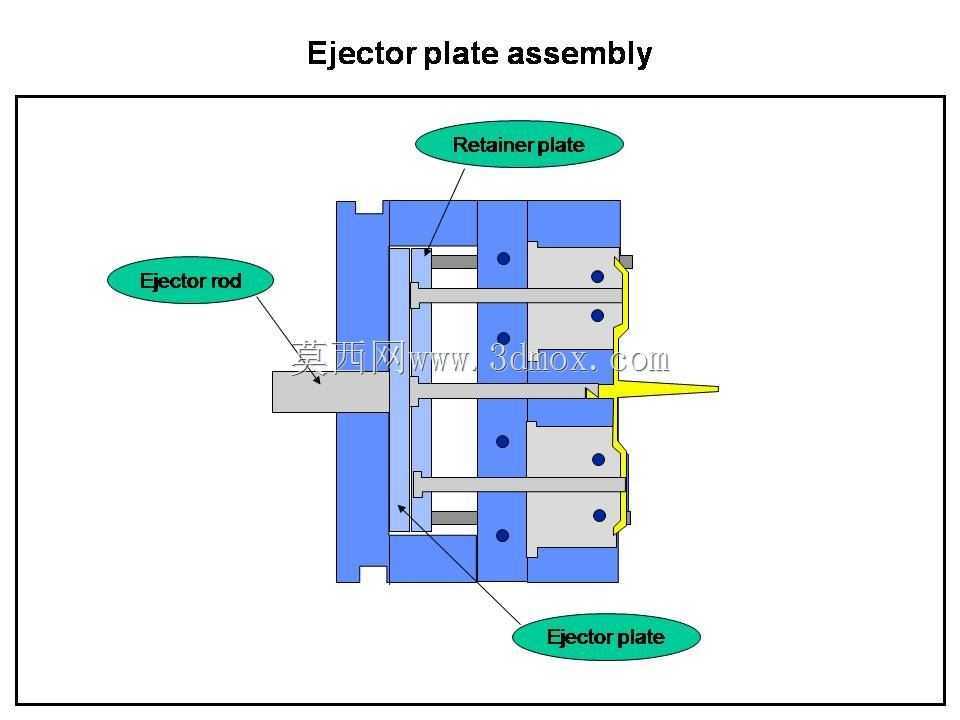

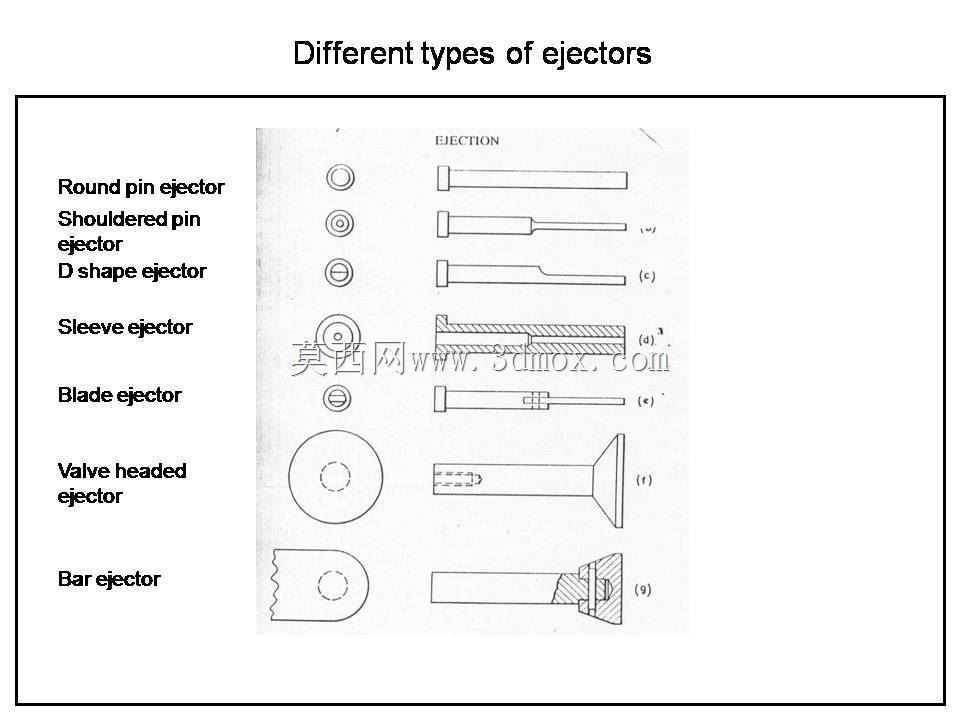

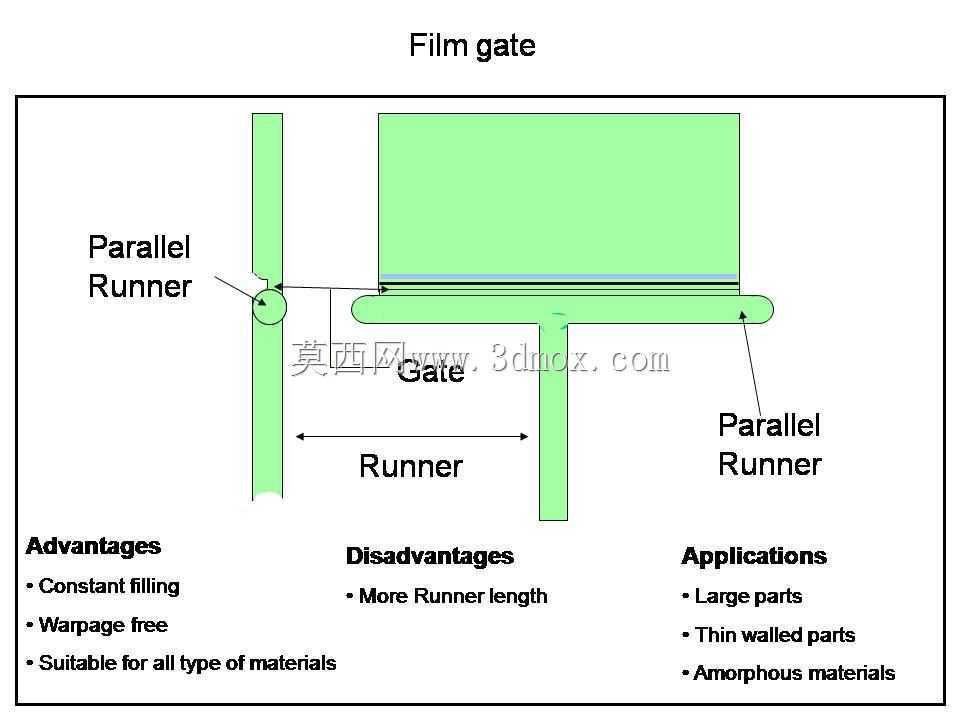

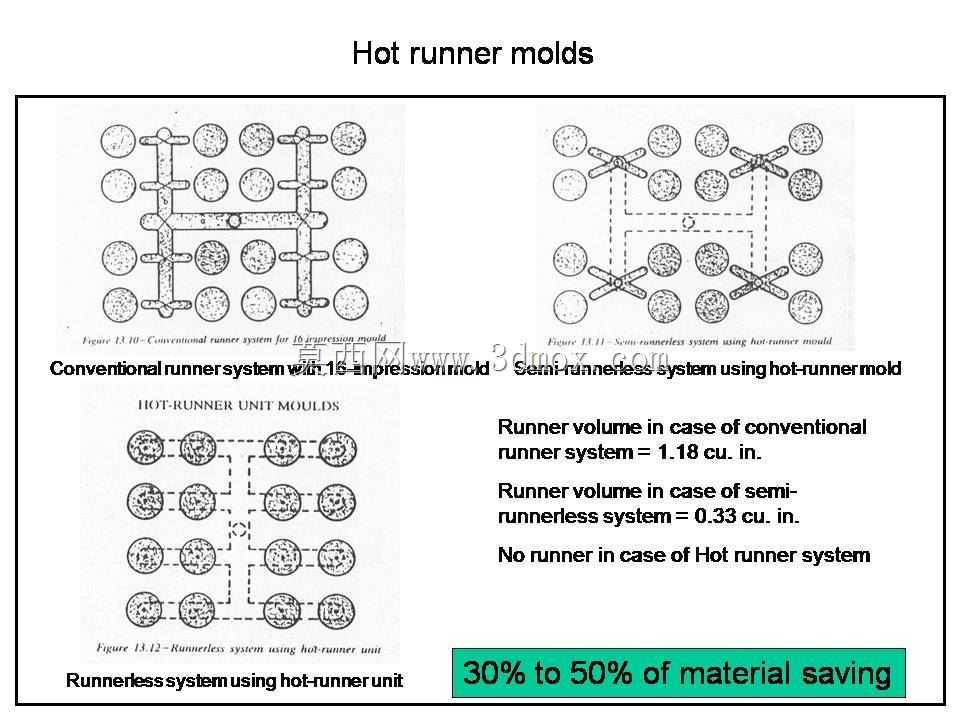

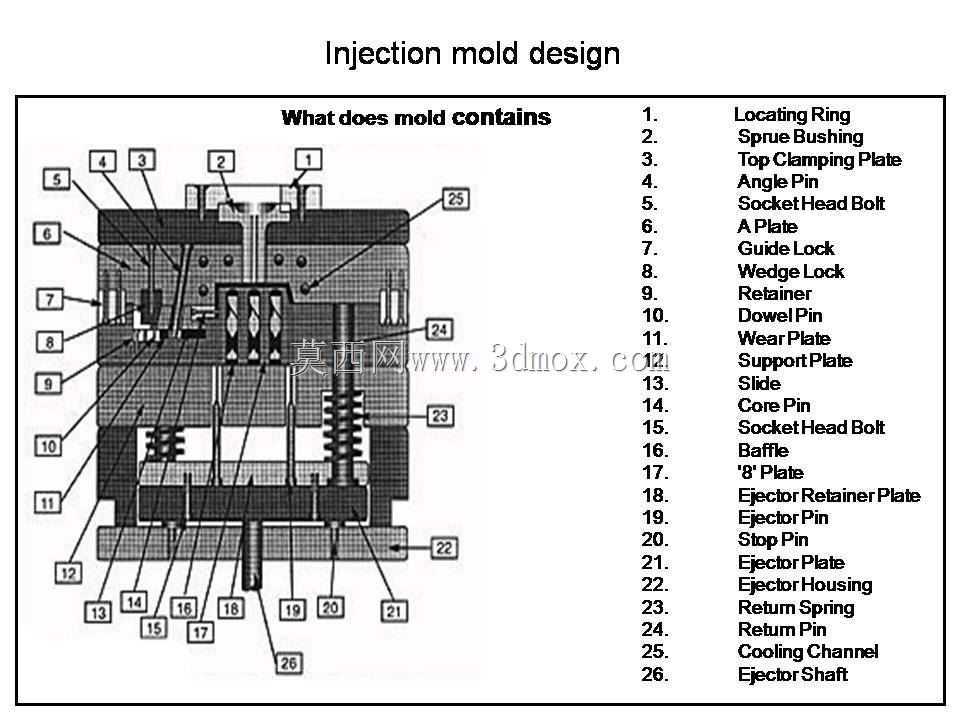

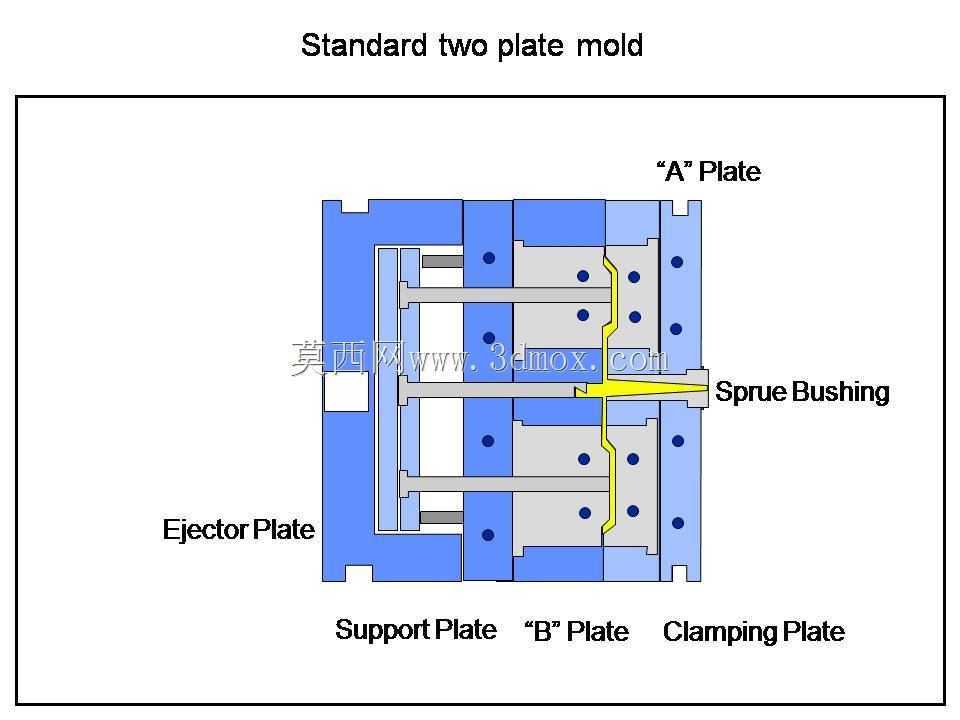

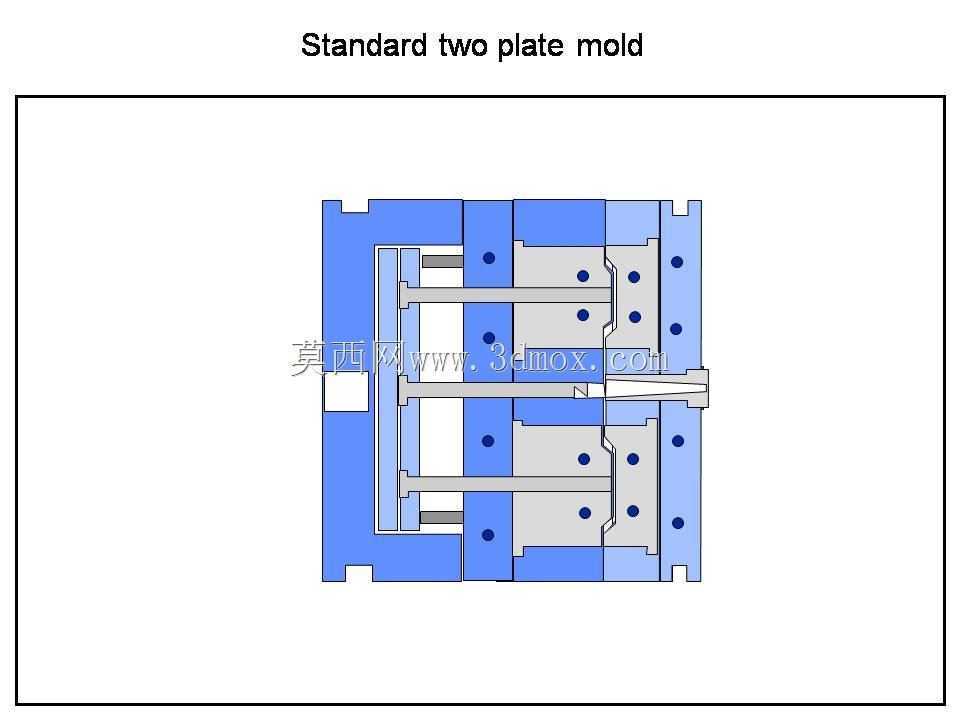

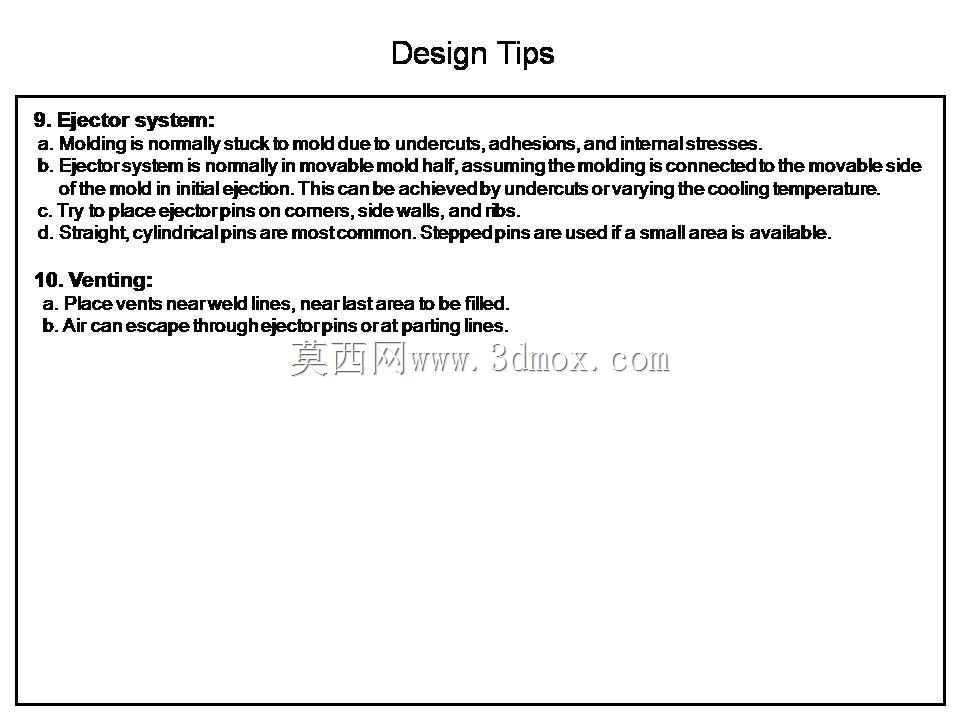

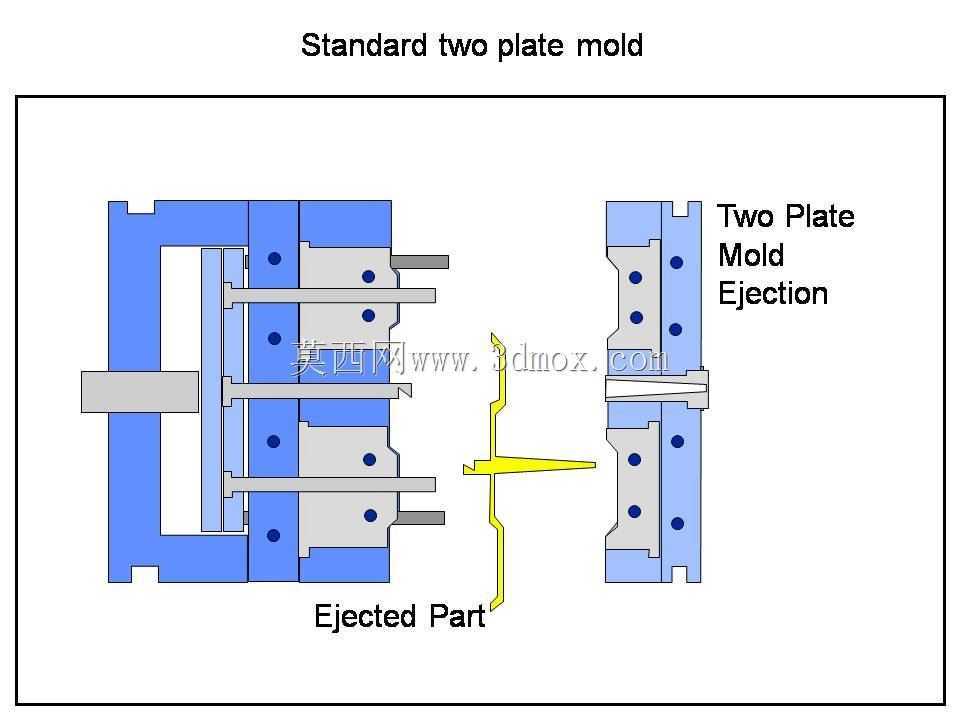

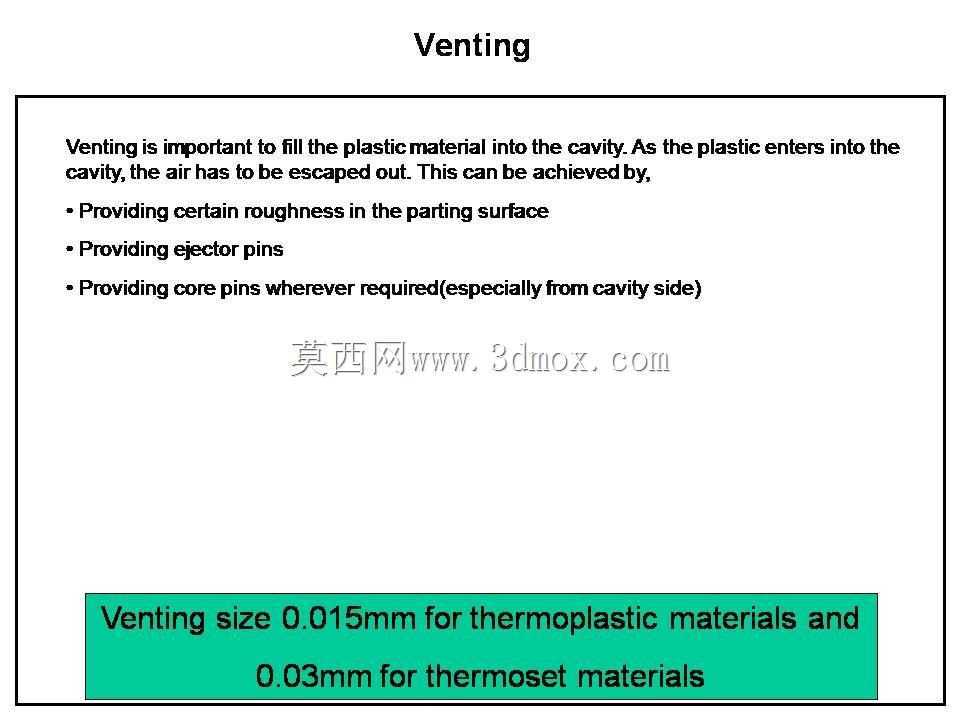

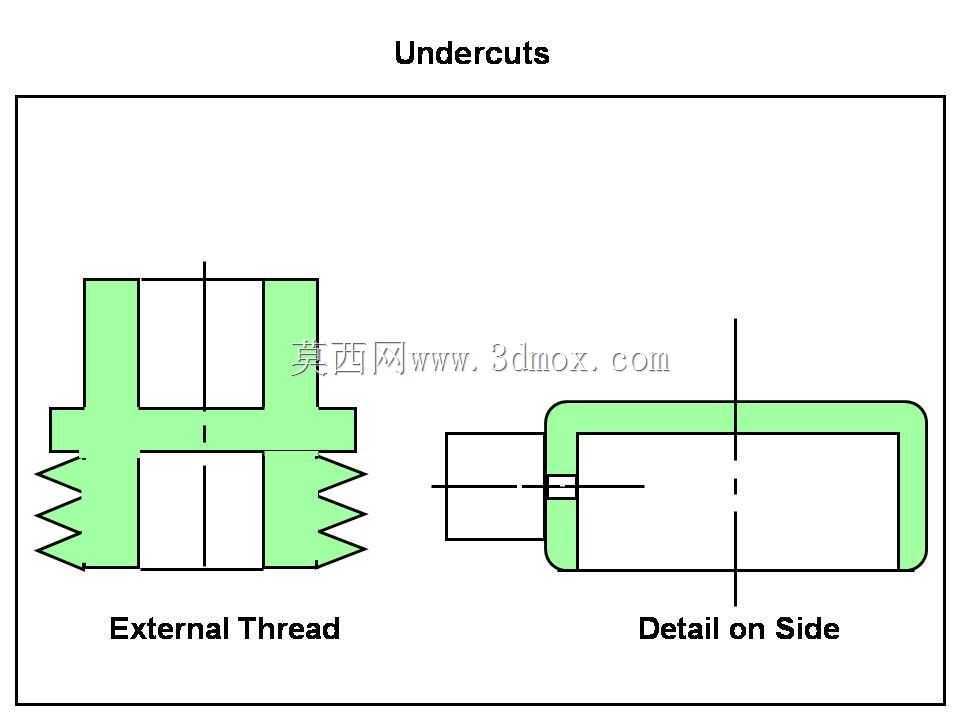

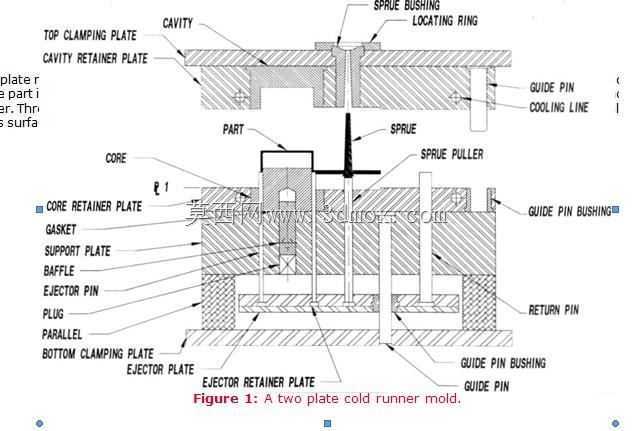

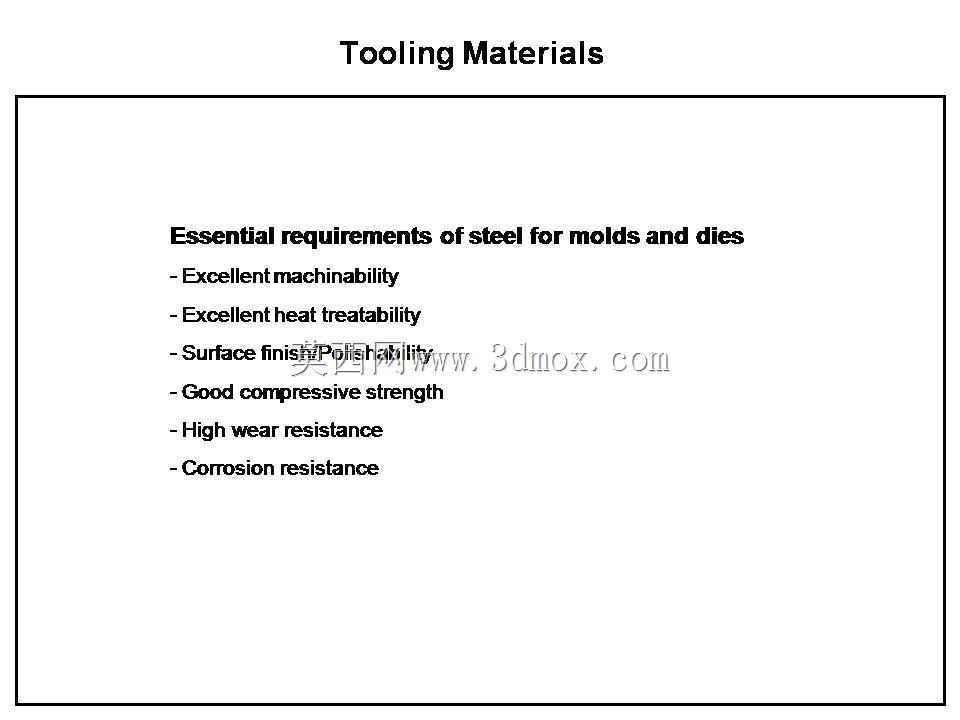

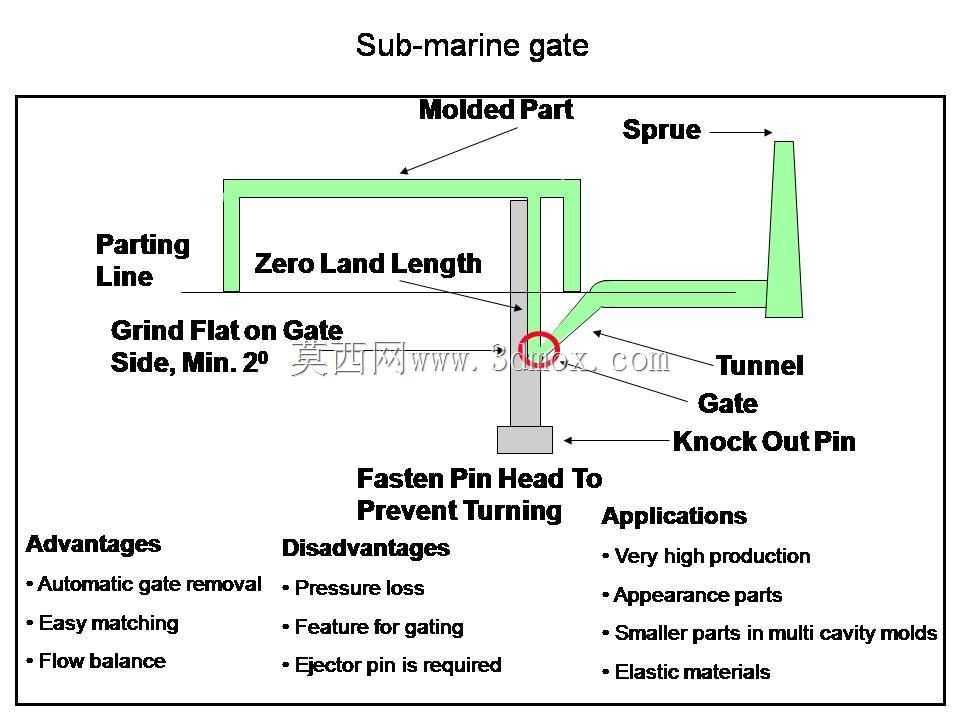

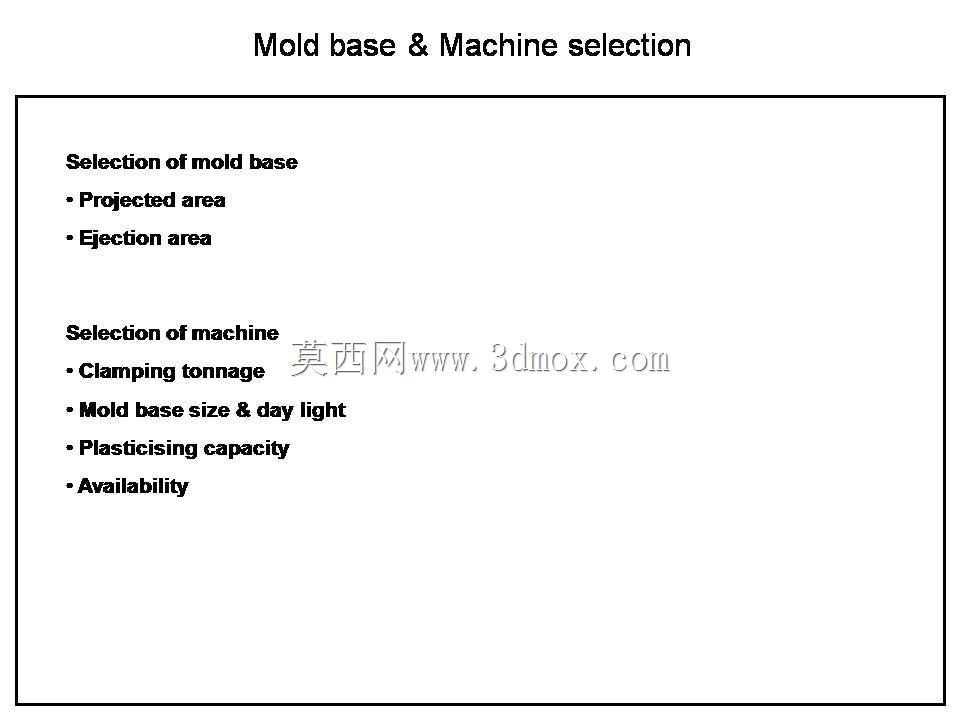

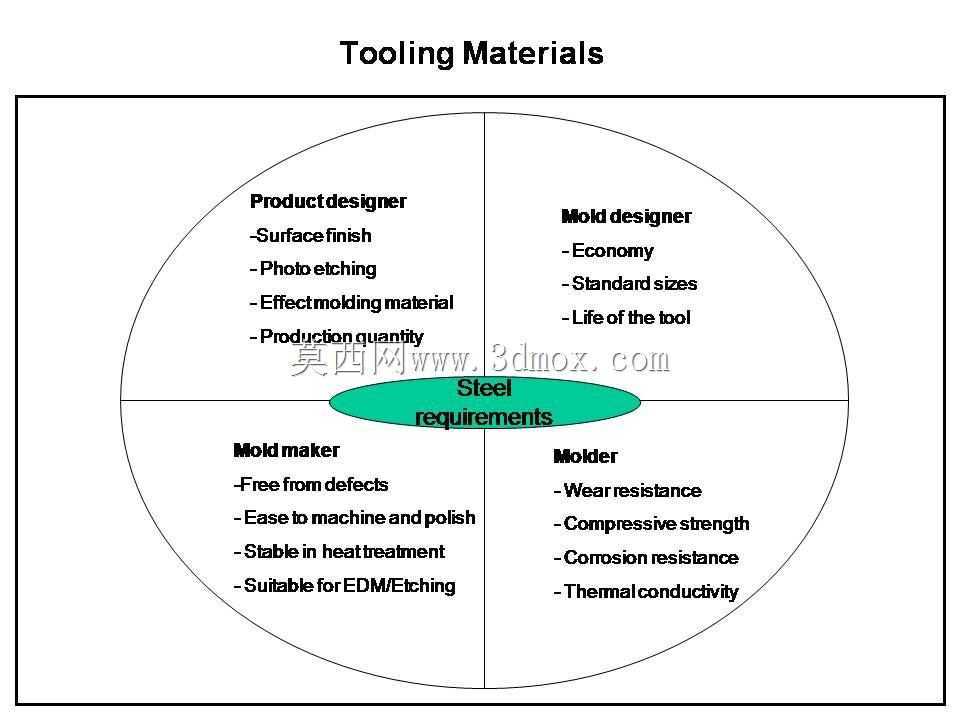

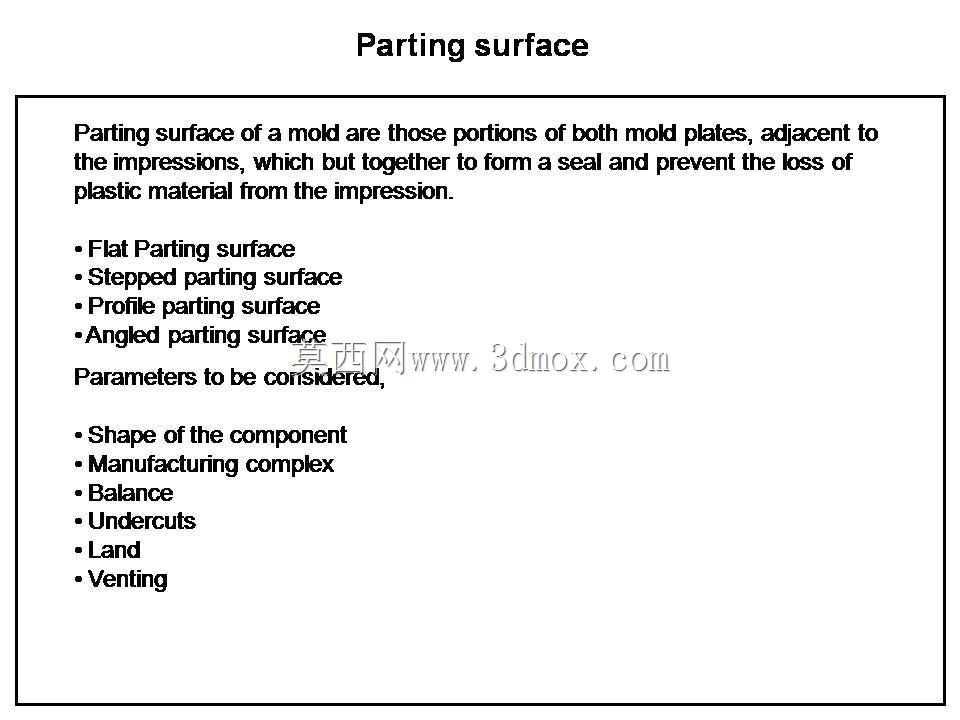

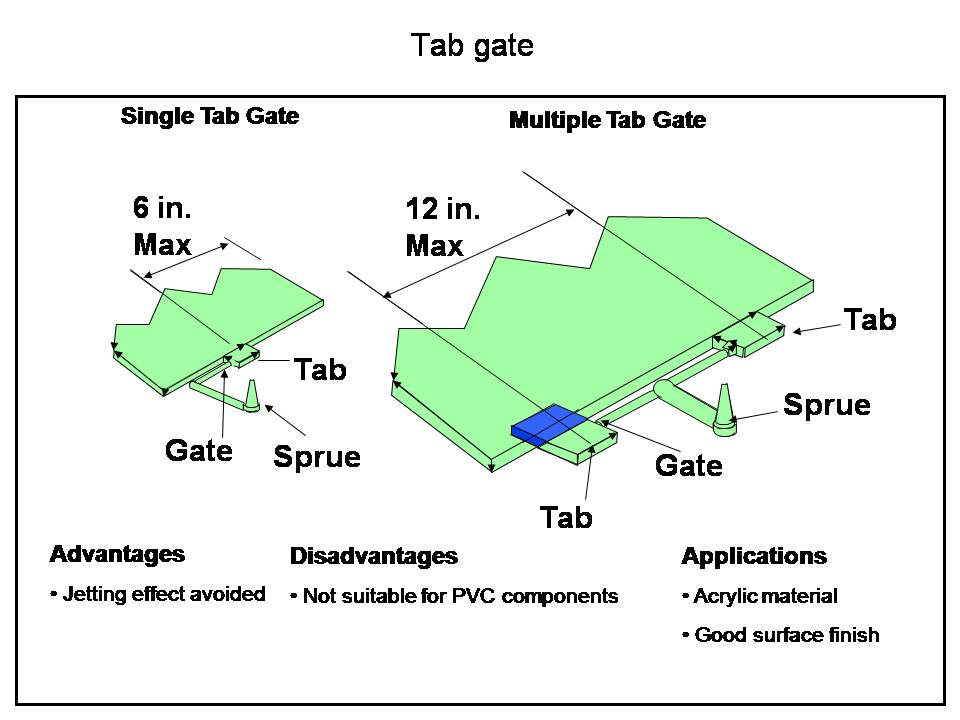

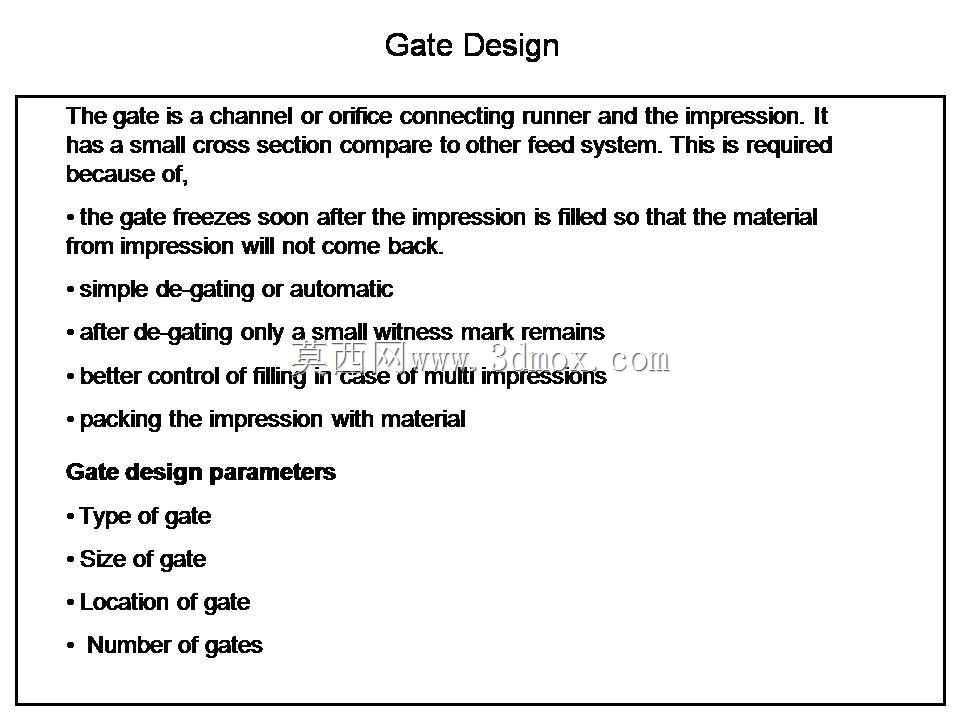

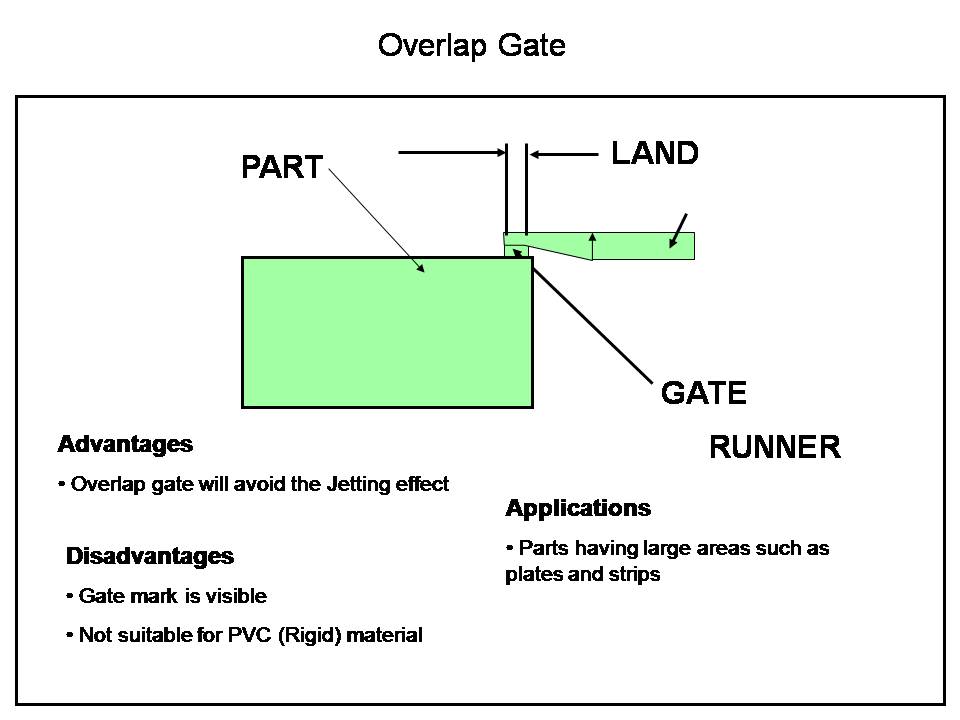

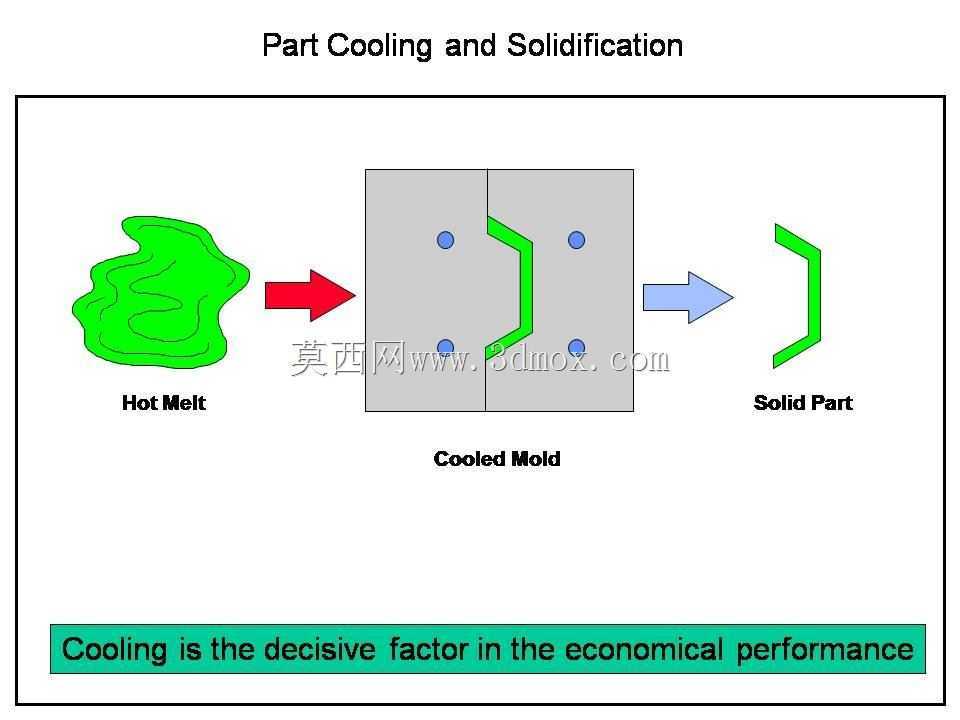

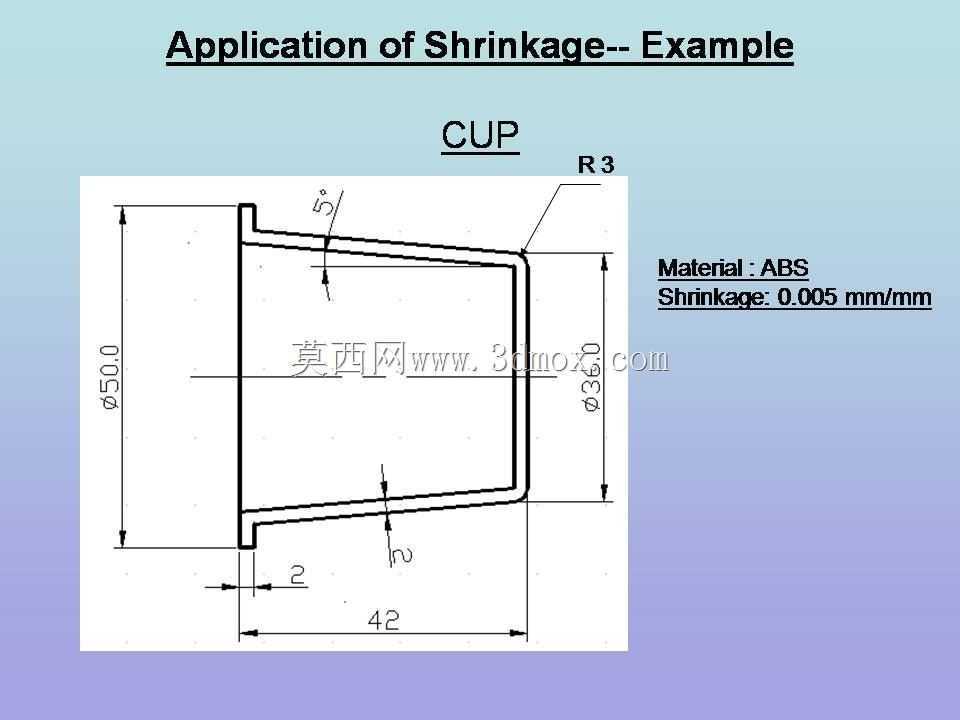

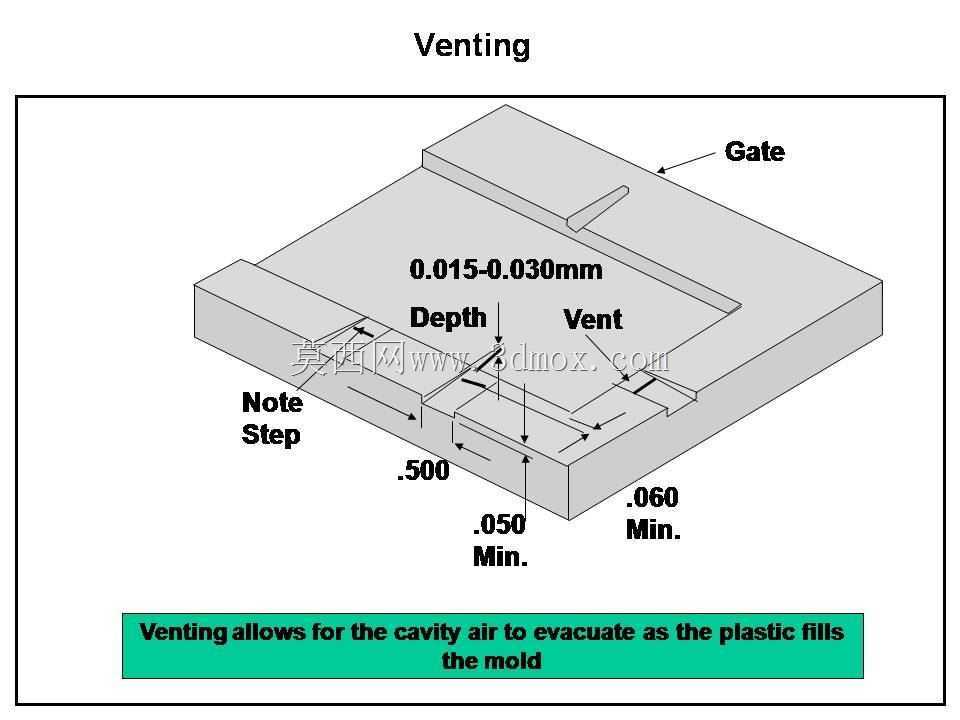

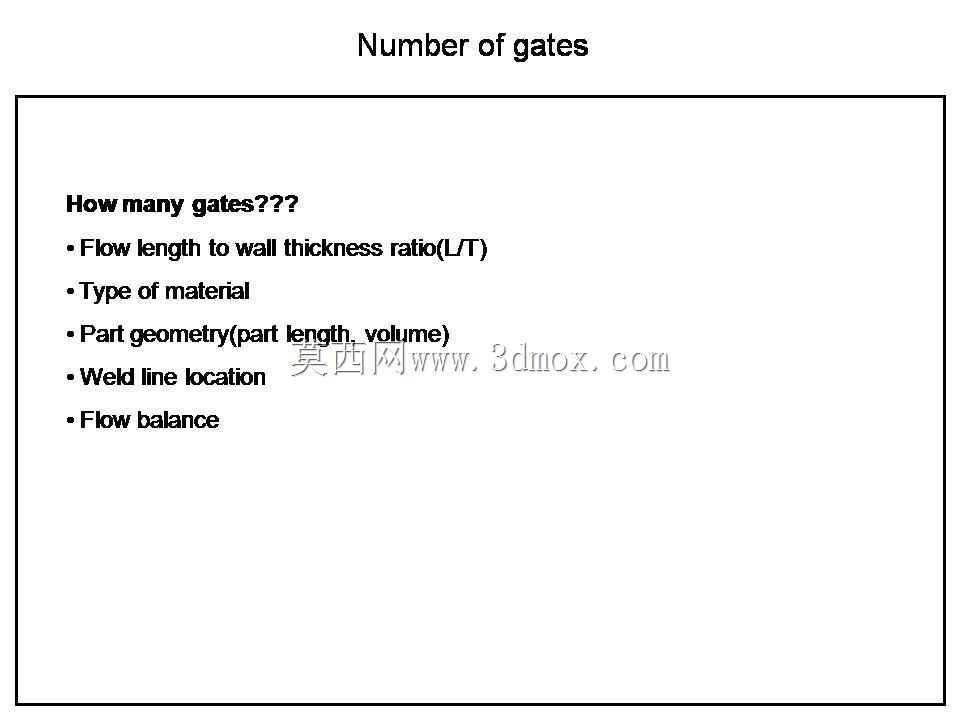

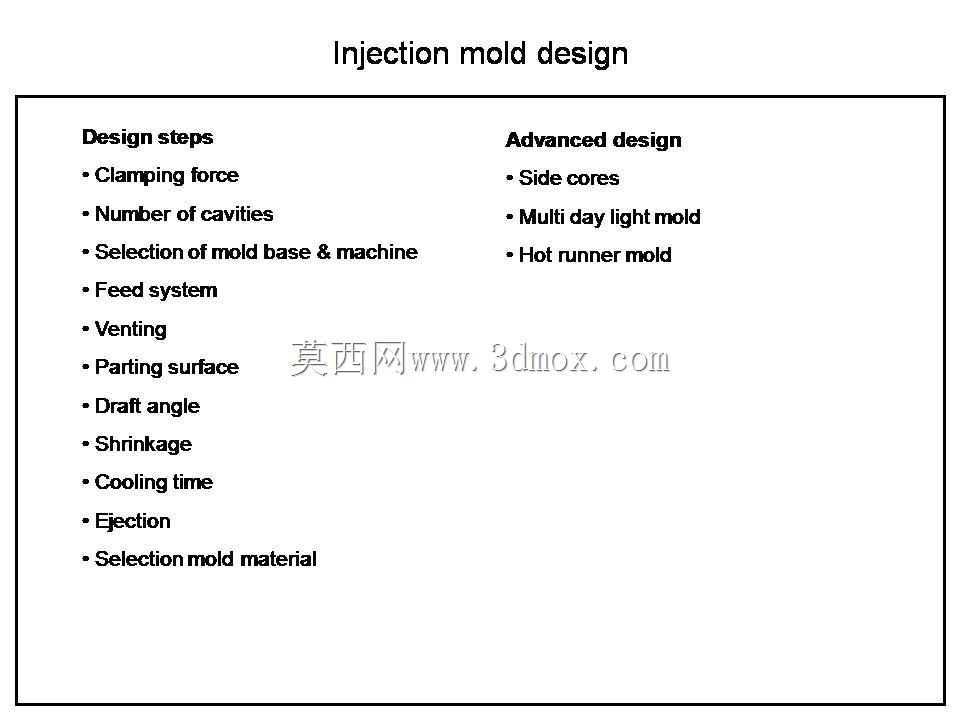

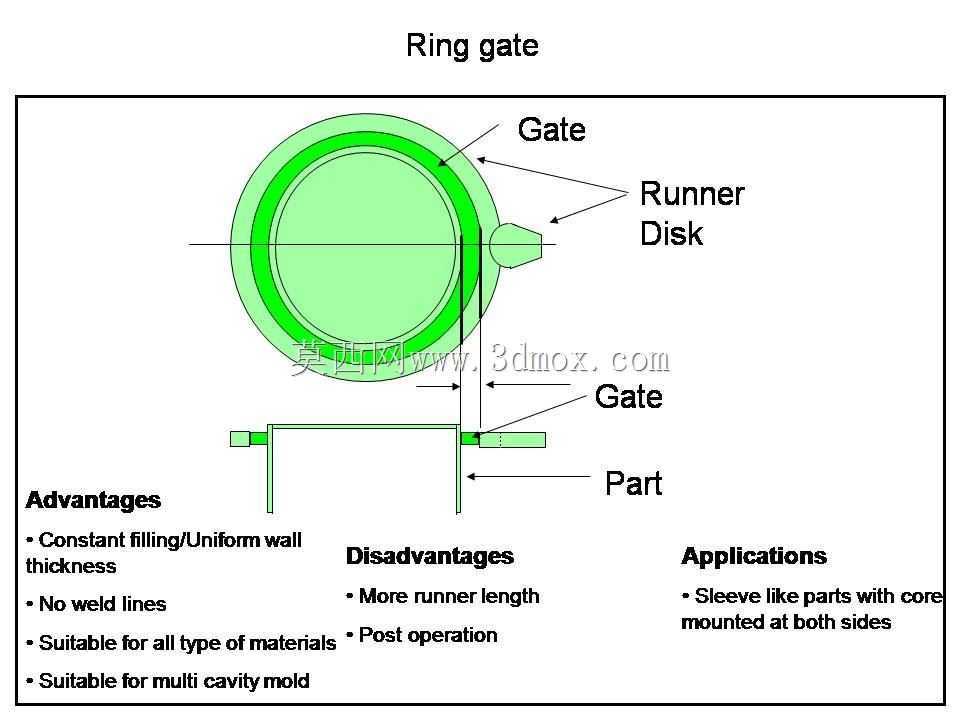

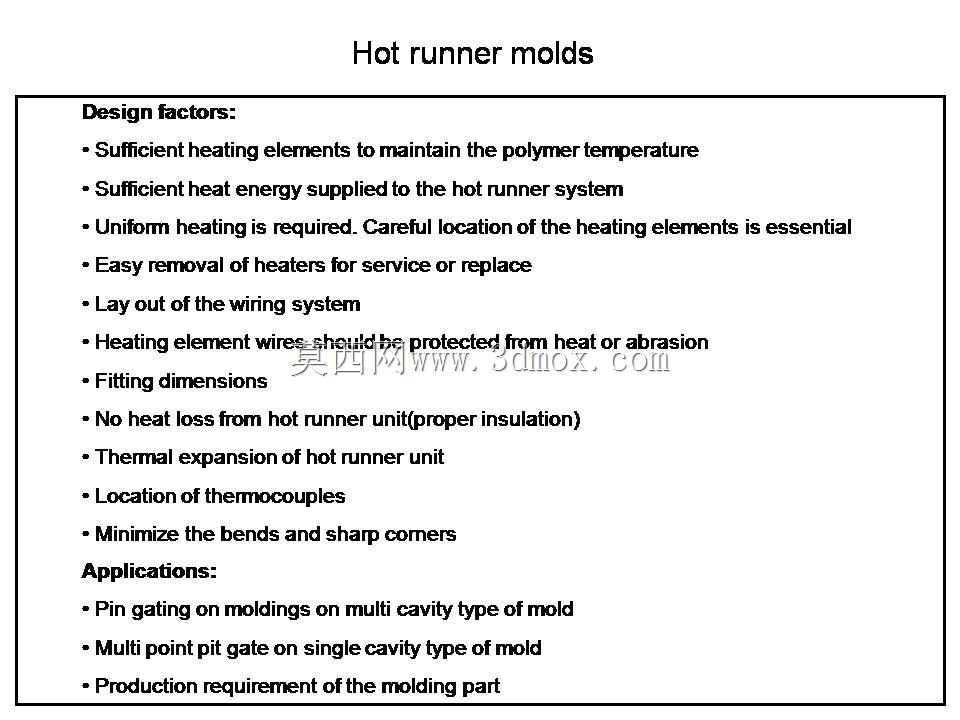

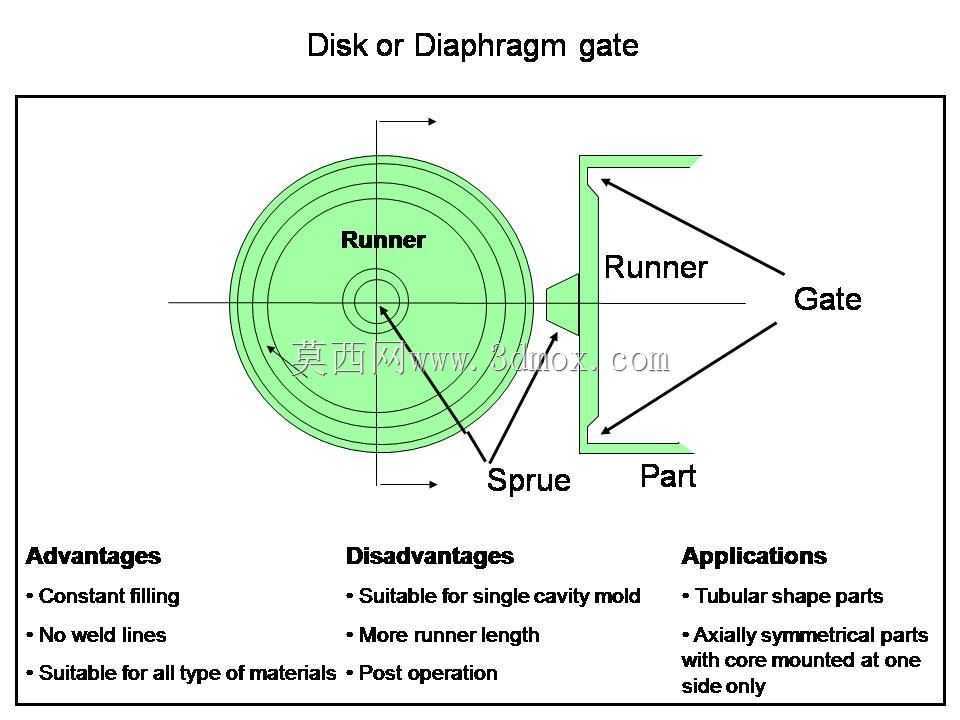

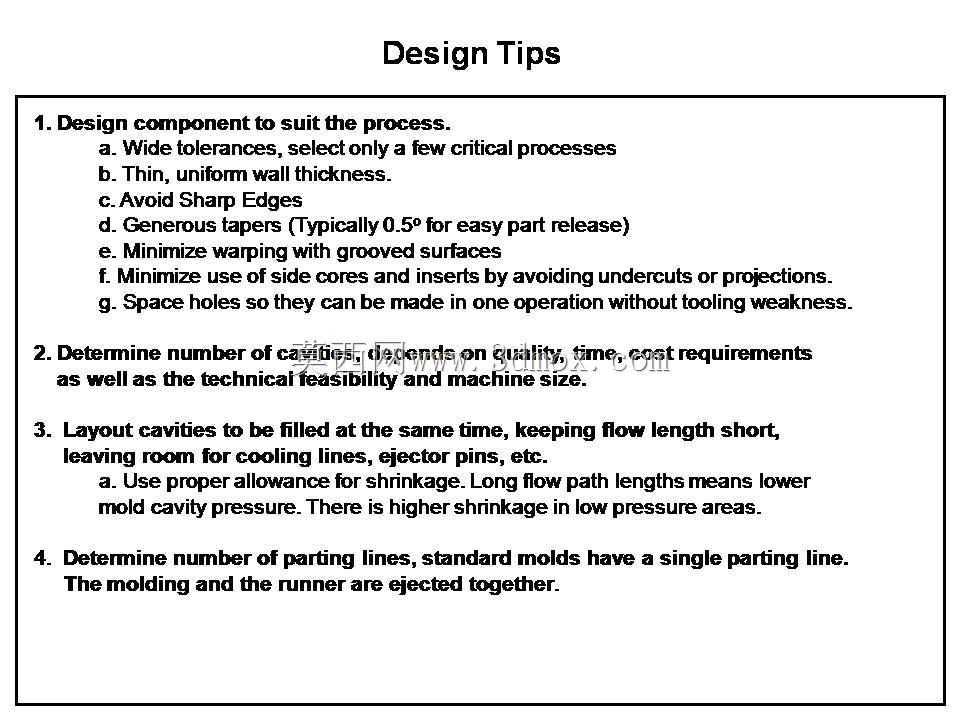

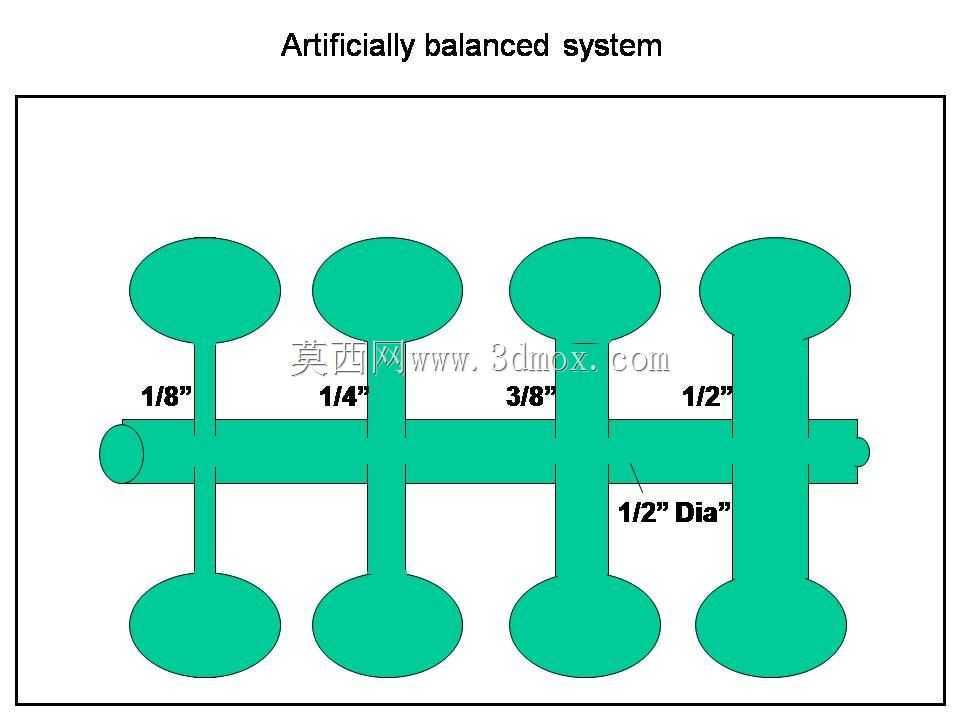

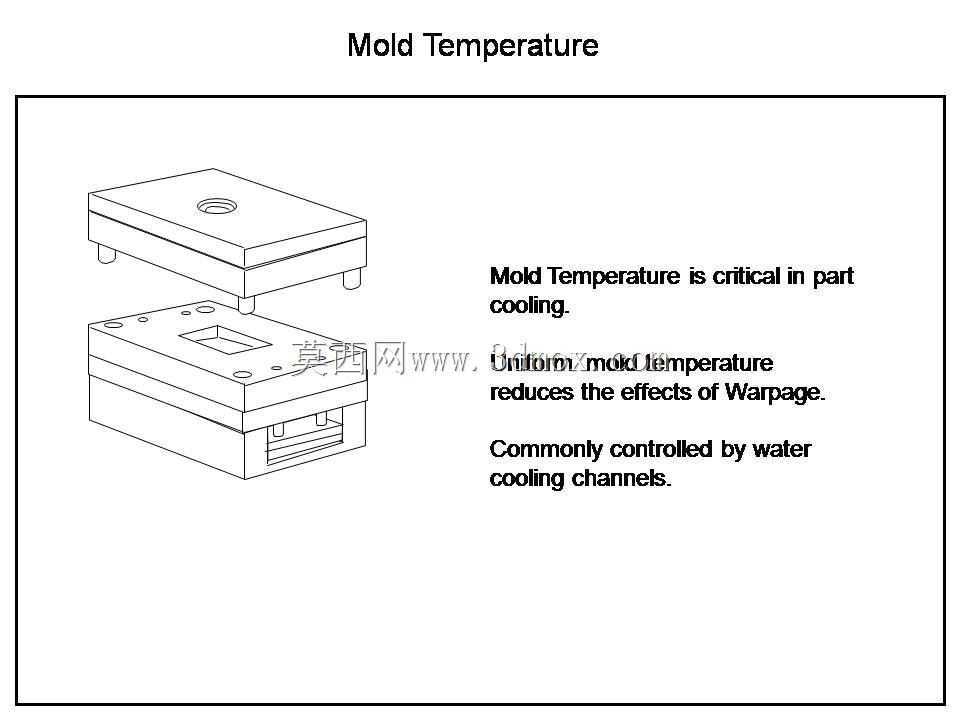

这套三板式冷流道注塑模具结构，主要面向中小尺寸精密塑料件的批量注塑生产场景，适配点浇口进料的注塑成型工艺，可广泛应用于消费电子外壳、日用塑料配件、小型工业塑料结构件的生产加工环节，能够在卧式注塑机上完成安装与连续生产作业。整套模具采用分层式板件堆叠布局，从上至下依次设置了上固定板、浮动板、型腔板、推板、型芯板、下固定板六大主体板件，各板件之间通过导向销、拉杆完成定位与行程限位，确保开模合模过程中各部件运动轨迹精准无偏移，避免出现板件错位导致的型腔碰伤、产品飞边等问题。浇注系统采用主浇道、分流道、点浇口的三级进料结构，主浇道设置在上固定板中心位置，搭配拉料杆确保开模时主浇道凝料能够顺利从浇口套中脱出，分流道开设在浮动板与型腔板的贴合面上，点浇口直接连通型腔，能够在开模过程中自动切断浇口与产品的连接，无需后续人工修剪浇口工序，大幅提升生产效率。脱模机构采用推板脱模结构，搭配复位杆、拉杆、弹簧完成脱模动作的驱动与复位，开模时浮动板首先在弹簧作用下与上固定板分离，完成主浇道凝料的拉出，随后浮动板触发行程拉杆带动型腔板与型芯板分离，完成分流道凝料的脱落，最后注塑机推杆推动推板沿型芯表面运动，将成型后的塑料件平稳推出型芯表面，避免推出过程中产品出现变形、顶白等缺陷。导向系统除了板件间的导向销外，还单独设置了推板导向销，确保推板运动过程中保持水平，避免推板倾斜刮伤型芯表面。整套模具的安装边界完全适配常规卧式注塑机的拉杆间距与模厚安装要求，冷却水路可沿型腔板、型芯板内部排布，确保成型过程中型腔与型芯温度均匀，提升产品成型质量与尺寸稳定性，各易磨损部件均采用可拆卸式设计，方便后期维护更换易损件，延长模具整体使用寿命。
