塑料夹子成型用精密注射模具结构

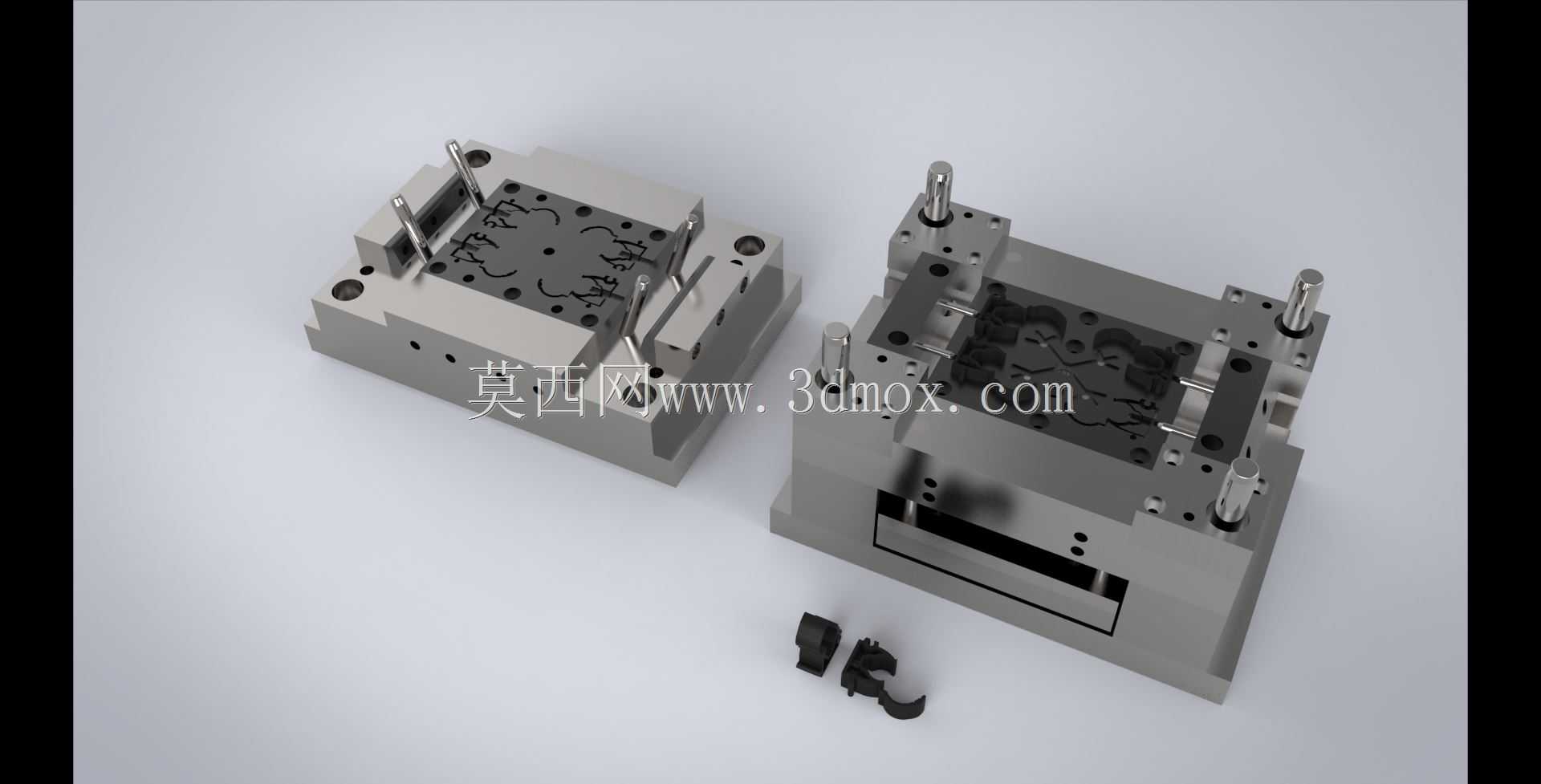

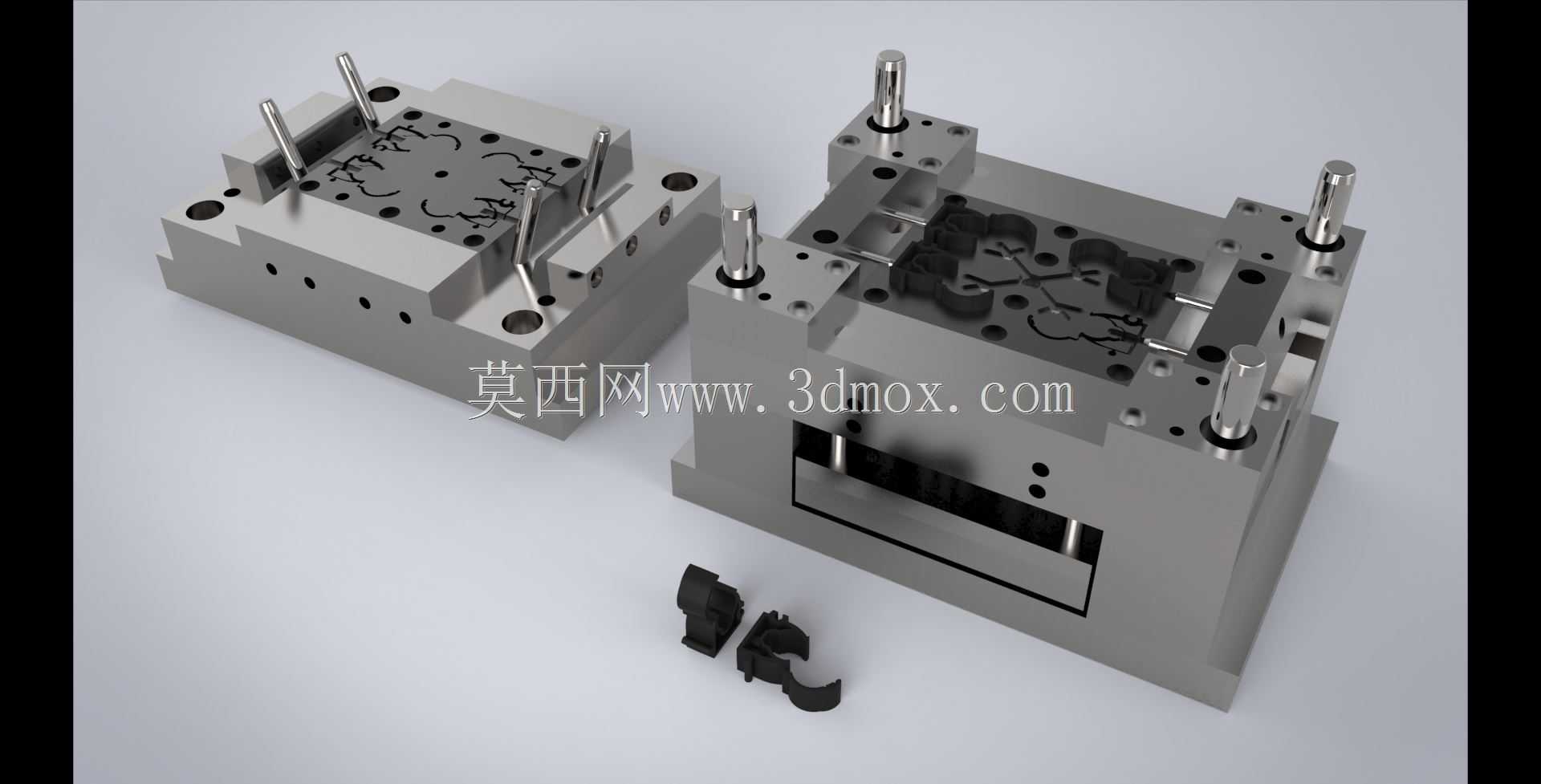

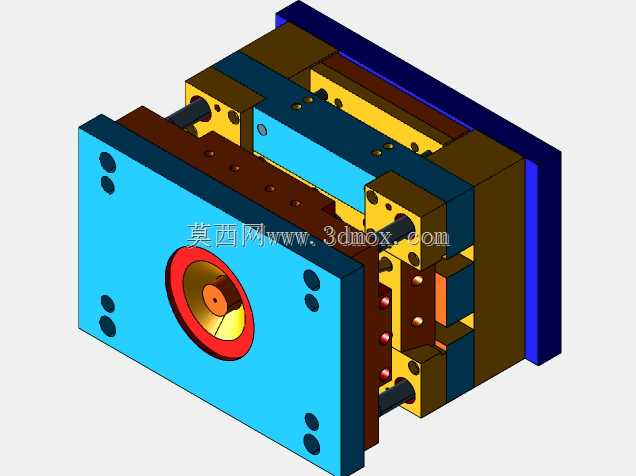

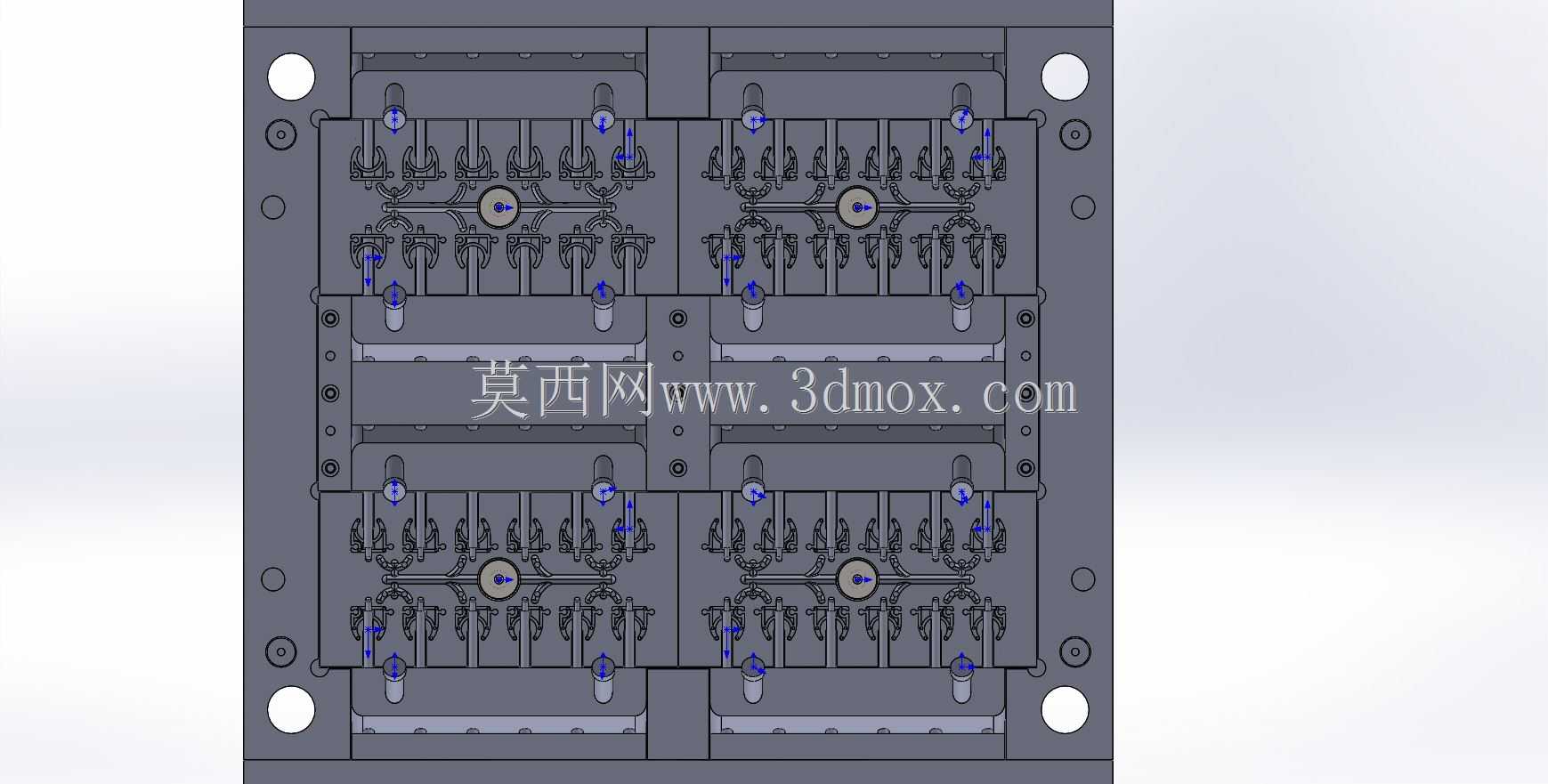

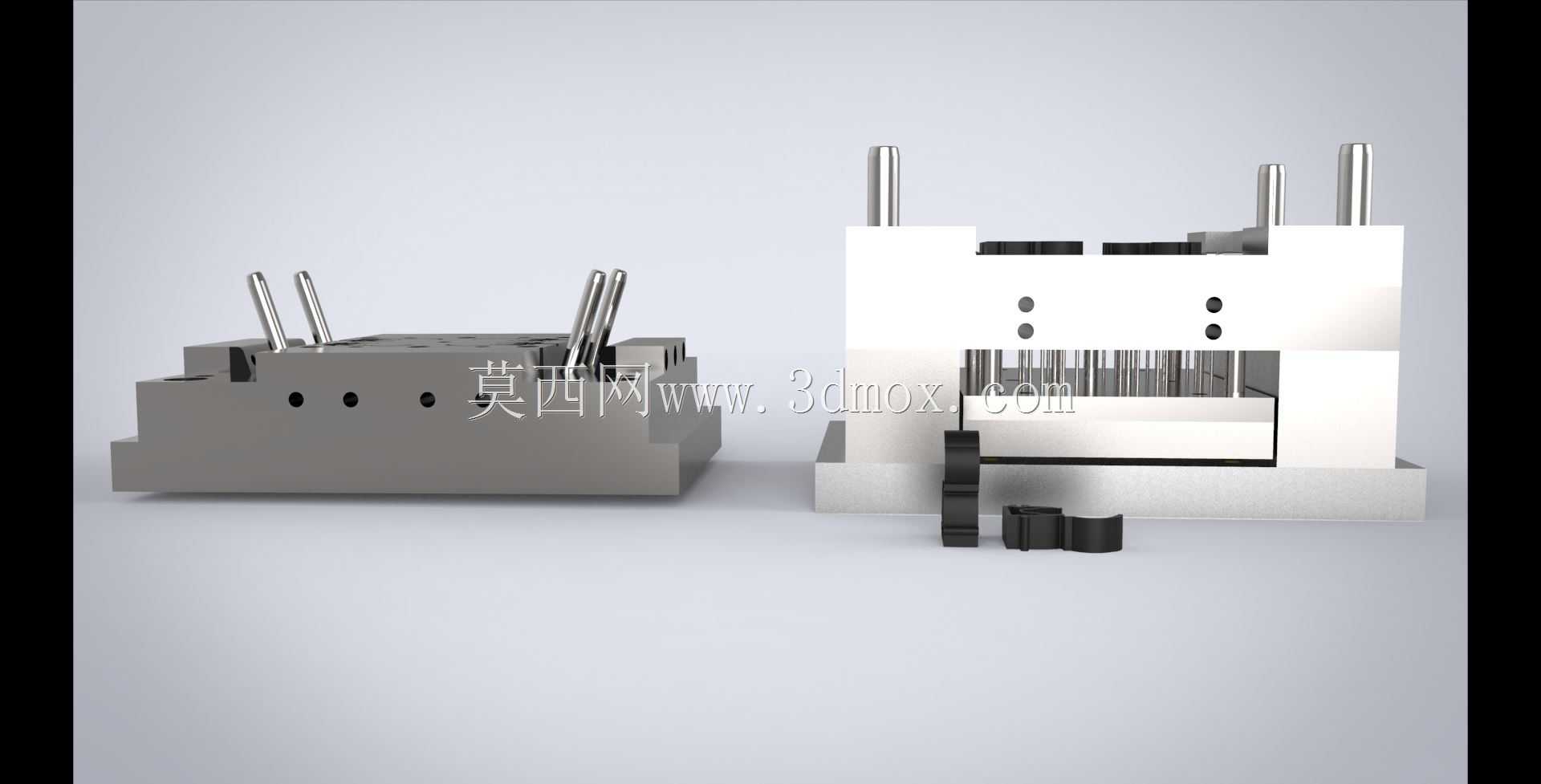

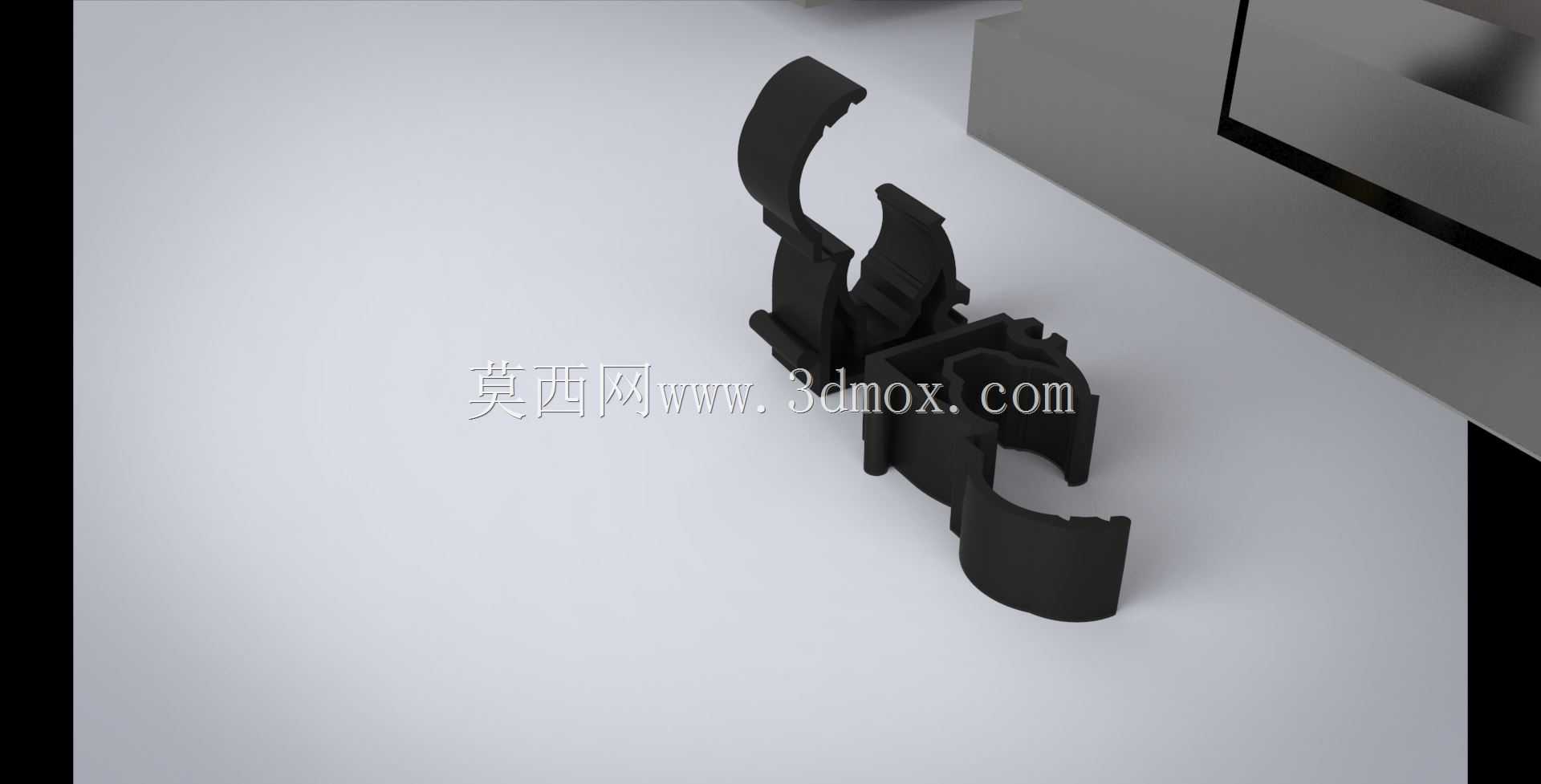

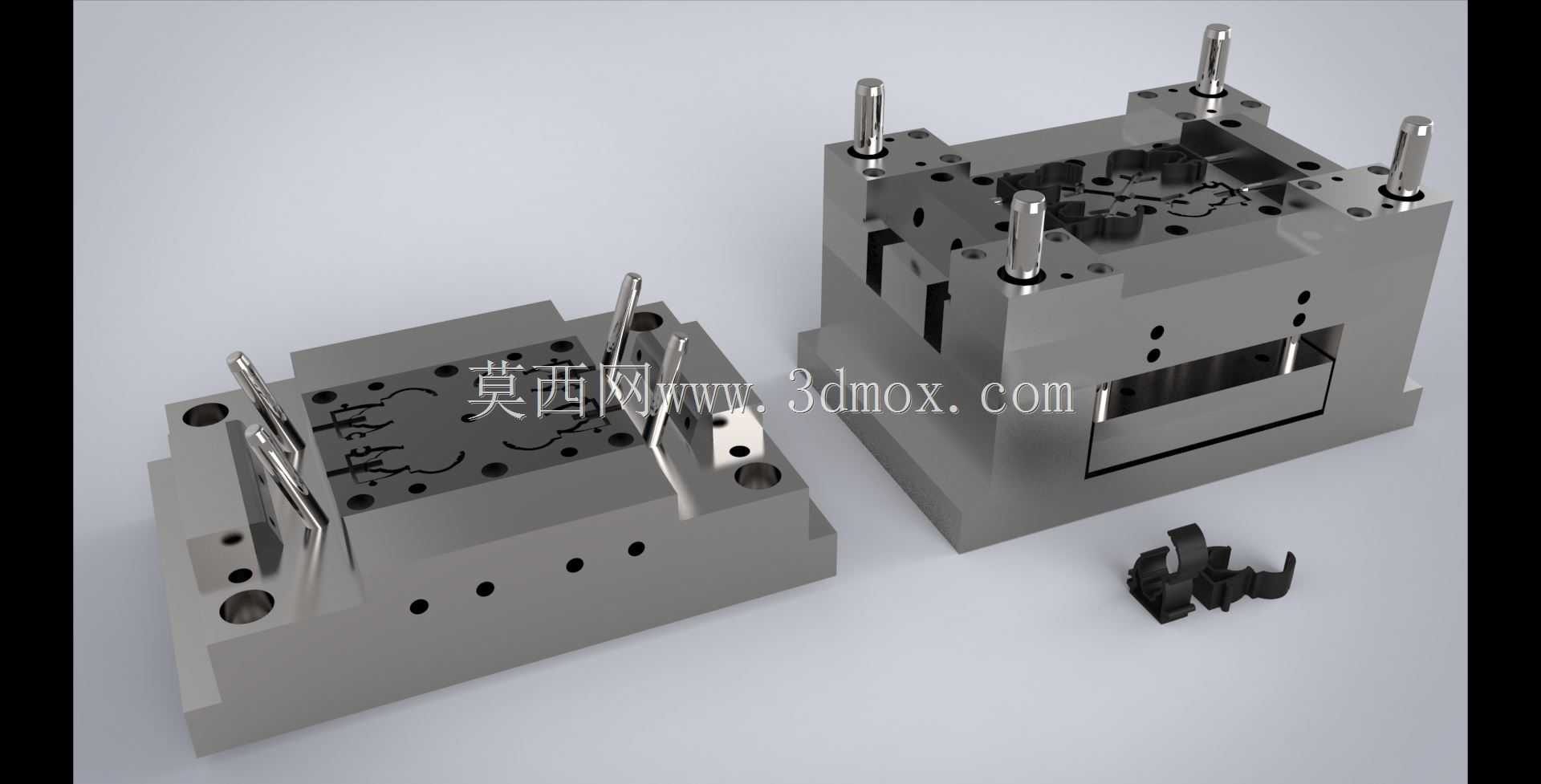

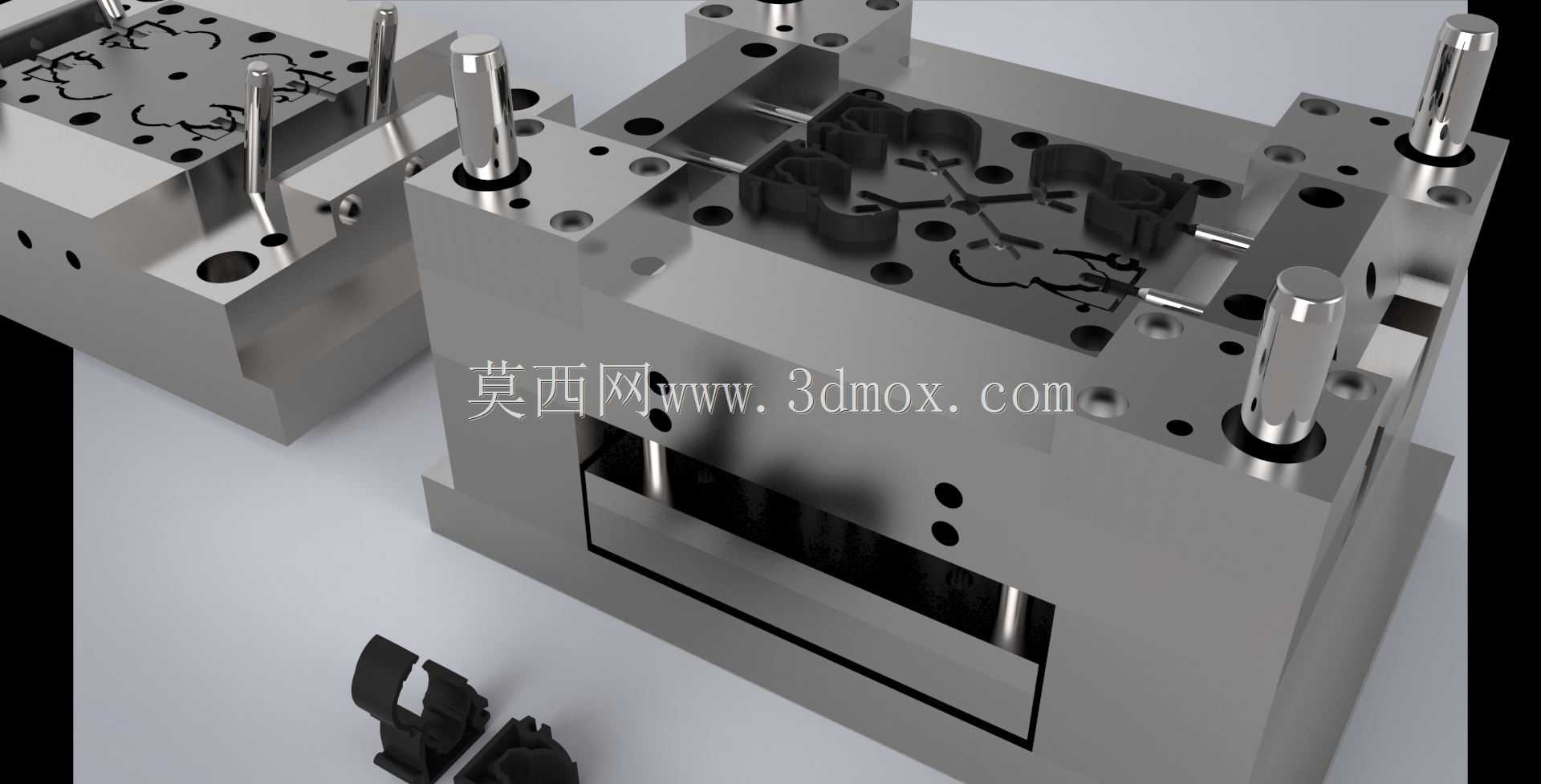

这套模具主要面向日用塑料夹持件的批量注塑生产场景，适配常见的小型卧式注塑机安装使用，核心用途是一次性成型带弹性卡扣结构的塑料夹子成品，广泛应用于文具夹、衣物晾晒夹、线束固定夹等民用及工业小塑料件的量产环节，能够在连续生产工况下稳定输出尺寸一致、无飞边缺料的合格塑件，大幅降低小尺寸异形塑料件的单件成型成本。从功能特性来看，模具采用了两板模的经典开模结构，动定模分别设置了对应夹子外形与内部卡扣结构的成型型腔，分型面贴合夹子的最大轮廓线设计，能够有效避免开模时拉伤塑件表面，同时保证成型后塑件的外观完整性；模架上均匀布置的多组导柱导套采用高精度配合公差，在反复开合模的过程中能够保证动定模的对位精度，避免出现型腔错位导致的塑件壁厚不均问题；顶出结构采用了多顶针均匀排布的设计，顶出力能够均匀分散在塑件的非外观面上，顶出过程中不会导致塑件变形或者留下明显顶痕，适配PP、ABS等常见热塑性塑料的注射成型工艺。设计思路上，这套模具充分考虑了小尺寸塑件的批量生产需求，型腔排布兼顾了注塑机的射胶量与锁模力参数，在保证成型质量的前提下最大化单模生产效率；冷却水道围绕型腔均匀布置，能够在注射保压完成后快速带走模腔内的热量，缩短塑件的冷却定型周期，提升整体生产节拍；浇口位置选择在夹子的非外观隐蔽位置，成型后浇口残留痕迹小，后续无需大量人工修剪处理，降低后工序的人工成本。从安装边界来看，模架的外形尺寸适配常规100-160吨锁模力的卧式注塑机安装标准，定位圈、浇口套的尺寸符合通用注塑机的接口规范，无需额外改装即可直接上机安装使用；模具的开合模行程匹配塑件的顶出距离需求，开模后能够留出足够的取件空间，既可以适配人工取件的生产模式，也能够搭配小型机械手实现全自动取件作业，满足不同规模生产车间的使用需求。整套模具的结构设计紧凑，没有冗余的复杂结构，日常生产中的维护保养十分便捷，易损件均采用标准件设计，出现磨损后可以快速更换，能够有效降低生产过程中的停机维护时间，适配长期连续化的注塑生产作业要求。
