精密手动调节式钻孔定位工装夹具

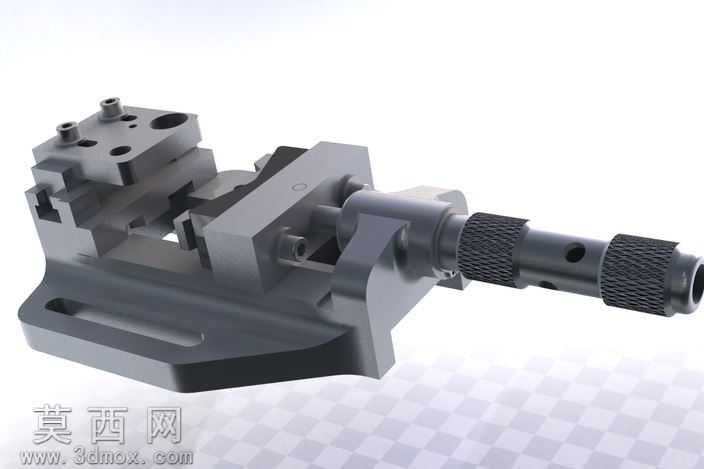

本作品为机加工场景使用的手动钻孔定位夹具，采用三维参数化建模方式完成整体结构设计，建模过程严格遵循机械加工工装的设计规范，对每一处装配结构、配合公差都做了对应建模还原，保证模型可直接用于工装设计参考、装配工艺验证以及机加工教学演示。模型整体采用合金钢材质进行渲染表现，主体基座部分做了发黑氧化的金属质感处理，表面呈现哑光深灰金属质感，还原了实际工装经过热处理后的表面状态；活动夹紧块、调节螺杆部分做了精磨金属的亮面质感处理，调节手轮的滚花部位做了精细的纹理建模，还原了滚花防滑结构的凹凸细节，渲染时采用工业产品常用的柔光布光方案，突出金属零件的棱边转折与装配层次，避免过度反光掩盖结构细节。结构设计上，夹具采用整体式L型基座作为承载主体，基座上预留了标准T型槽安装孔位，可直接固定在钻床工作台面上，保证装夹刚性；夹紧机构采用螺杆推进式结构，双段滚花调节手轮分别对应粗调与精调行程，粗调段可快速开合夹口适配不同尺寸工件，精调段可实现微米级的夹紧精度控制，避免装夹过紧损伤工件表面或是装夹松动导致钻孔偏移；夹口部位设计为可换式V型与平口组合钳口，可适配轴类、方块类等不同外形的工件装夹需求，夹口表面做了细密防滑齿建模，提升装夹摩擦力；定位基准面设置在夹具固定端，与钻套安装位保持严格的垂直同轴度，保证钻孔位置的精度。设计思路围绕钻孔工序的实际需求展开，重点解决小批量零件钻孔时的快速定位、重复装夹精度问题，整体结构无复杂气动、液压元件，纯机械结构可靠性高，维护成本低，调节手轮的位置设置在夹具侧方，符合人工操作的人机工程学，操作人员无需将手伸入钻削区域即可完成夹紧调节，提升操作安全性；建模过程中对所有活动部件都做了装配干涉检查，保证螺杆进给行程顺畅无卡滞，各零件之间的配合间隙符合实际机械加工的装配要求，模型可直接导出工程图用于实际工装的加工制造。
