手动螺旋台式压合工装夹具结构设计

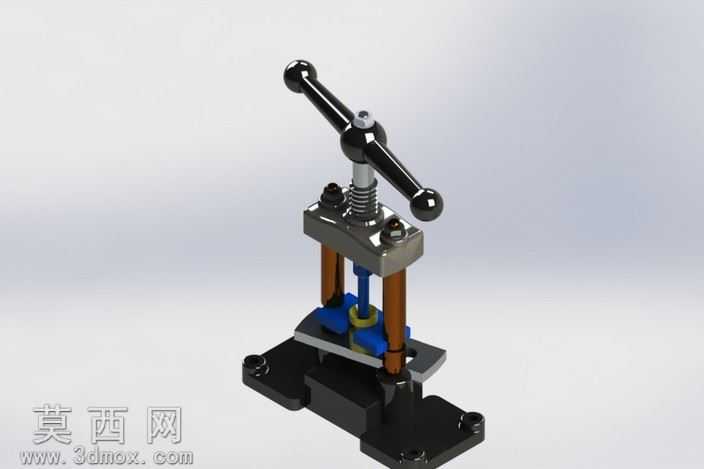

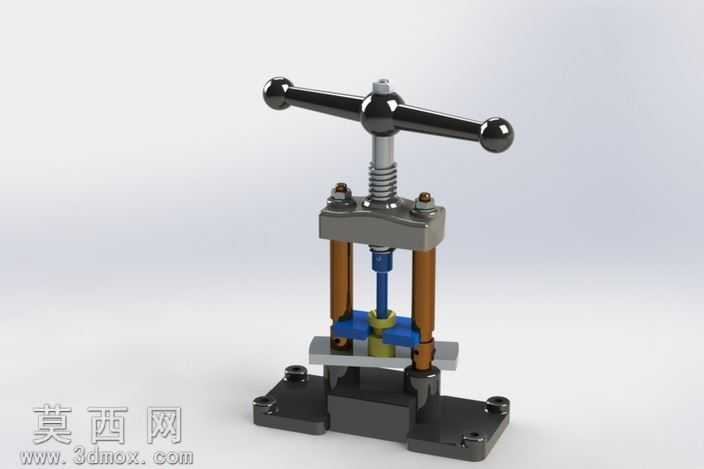

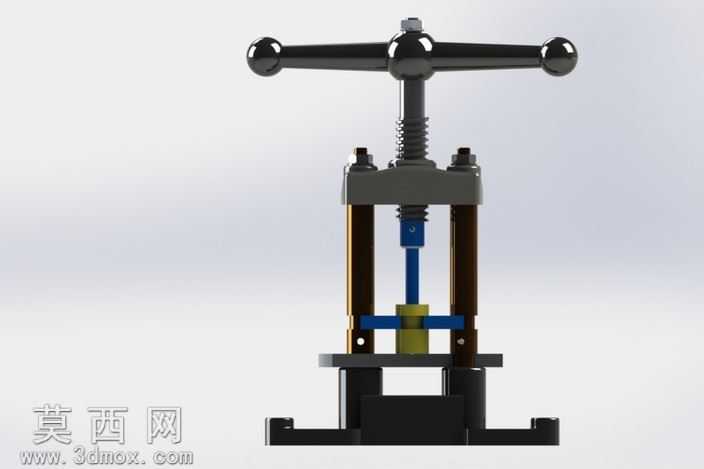

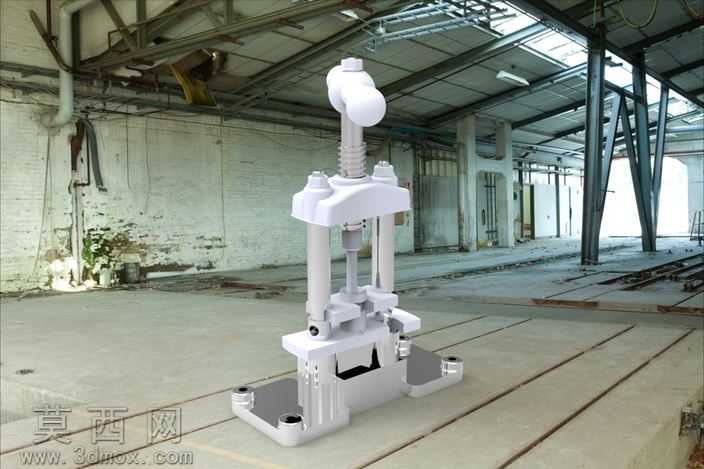

本作品为手动螺旋驱动的台式压合工装三维模型，整体采用立式对称框架结构设计，建模过程严格遵循机械加工零件的实际装配逻辑，在三维软件中完成全参数化零件建模与自底向上的整机装配，所有配合关系均按照实际工装的运动约束设置，保证螺旋升降、压头下行的动作可在软件中实现真实运动仿真。模型渲染阶段针对不同零件的材质特性做了区分处理：顶部操作手轮采用镀铬亮面金属材质，还原手动操作件的光滑耐磨质感；支撑立柱采用铜合金材质表现，区分于主体钢制结构的同时还原传统工装的材质搭配特征；上下压板、底座采用发黑处理的钢材材质，表面设置细微的磨砂纹理，模拟实际工装使用中的哑光金属质感；弹簧、紧固件等标准件按照国标件的外观特征做了细节还原，螺纹、六角头、弹簧圈数等细节均符合实际规格，中部的待压合工件采用不同色块区分，清晰展示工装的压合作业工位。结构设计上，该工装采用双导柱导向结构，两根平行铜质导柱连接上固定板与下工作台，保证压头下行过程中无偏斜，顶部的螺旋传动副配合复位弹簧，转动手轮即可带动压杆沿轴向进给，实现对工位上工件的压装作业，松开手轮后弹簧可带动压头自动复位，底座设置多个安装孔位，可将工装固定在工作台面使用，中部的浮动压头结构可自适应工件表面，保证压合受力均匀。设计思路围绕小零件手动压装的实际需求展开，摒弃复杂的动力结构，采用纯机械螺旋传动实现稳定的压合力输出，整体结构紧凑、操作便捷，无需外接动力源即可完成小零部件的压合、铆接、装配作业，模型完整还原了工装的所有结构细节，可作为手动压装类工装设计的参考案例，也可用于机械结构教学中螺旋传动、导向机构的演示素材。
